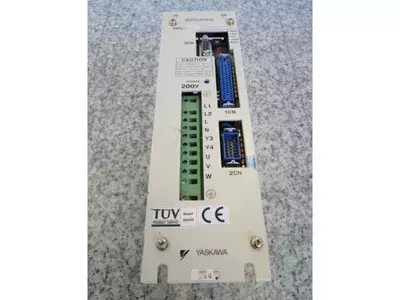

Reparatur für Yaskawa DR2-02ACY65

Servopack

Id: 5152

Kaufen	Nicht verfügbar
Reparatur	500,00 €
Austausch	Nicht verfügbar

Preis: exkl. USt.
inkl. USt
Versandkosten werden extra berechnet

Verfügbarkeit	Lagerbestand

Zahlungsmöglichkeiten:

Drive Amplifier

Zur Information

Wir bieten für das angezeigte Gerät Verkauf, Austausch und Reparatur zur Auswahl an.
Die Preise für Servo/Spindle Drives Power Supplies sind Standard Preise für Standartreparaturen.
Geräte im Verkauf oder Austausch wurden präventiv in unserer Werkstatt überholt.

Erfahren Sie mehr darüber...

Ausführliche Informationen zur Yaskawa CACR Servopacks

Zur besseren Qualitätskontrolle haben wir mehrere Testplätze für Yaskawa Geräte im Einsatz.

Unsere aktuelle Broschüre über industrypart GmbH finden Sie im Download Bereich.

Mehr über Yaskawa Geräte

We offer serial repairs for this product series

Repair of many electronic assemblies according to standardized repair procedures with documentation.
A larger repair capacity is possible for the same or similar orders
Target group: machine manufacturers, service companies and distributors

Access to years of experience, specialists and equipment. Find out more about our series repairs

Übersicht

Der Yaskawa Servopack DR2-02AC ist ein bewährter AC-Servoverstärker der DR2-Serie. Er wurde traditionell für kompakte Maschinenachsen entwickelt und bietet zuverlässige Drehzahl- und Drehmomentregelung für kleine AC-Servomotoren. Die robuste Metallbauweise und die IP2X-Schutzklasse machen das Gerät zu einem langlebigen Bestandteil vieler industrieller Anwendungen.

Übersicht

Gerätekategorie: AC-Servoverstärker
Serie/Klasse: DR2-Serie, 200-V-Klasse
Bauweise: kompakt, luftgekühlt, servicefreundlich

Modellbezeichnung

DR = Drive Regulator / Servopack
2 = Serie DR2
02 = Leistungsgröße ~0,2 kW
AC = AC-Eingang & AC-Motorausgang

Technische Daten

Merkmal	Wert
AC-Eingangsspannung	200–230 V
Frequenz	50/60 Hz
Eingangsphase	1-Phasen
Eingangsstrom	4,0 A
AC-Ausgangsspannung	0–230 V
Ausgangsphase	3-Phasen
Ausgangsstrom	2,0 A
Ausgangsleistung	0,2 kW (0,27 HP)
Schutzart	IP2X
Kühlung	natürliche Konvektion
Gewicht/Abmessungen	n. v.

Anschlüsse & Schnittstellen

L1 / L2: Netzversorgung 200–230 V AC
U / V / W: 3-Phasen-Motorausgang
Steuerklemmen: Enable, ALM-Ausgang, ggf. Referenzsignale
Feedback/Encoder: abhängig vom eingesetzten Motortyp
PE/Erdung: niederohmig anschließen

Steuerplatine / Baugruppen

Leistungsteil mit Transistorendstufe
Steuer- und Regelplatine für Geschwindigkeits-/Stromregelung
Schutzschaltungen (Überstrom, Überspannung, Fehlerspeicher)
Temperaturüberwachung

Alarme & Troubleshooting

(Die 10 wichtigsten Alarme der DR-Serie, in Anlehnung an die Fehlerstruktur des DR2-Manuals)

Alarme & Troubleshooting

Code	Bezeichnung	Typischer Befund	Prüfung	Abhilfe
A.10	Overcurrent	Kurzschluss oder defektes Leistungsteil	U/V/W messen	Leistungsteil prüfen/ersetzen
A.30	Regenerative Error	Rückspeiseleistung zu hoch	RB prüfen	Last reduzieren, RB korrekt anschließen
A.31	Overspeed	Geschwindigkeit > Sollwert	Encoder-/Feedback prüfen	Parameter prüfen, Stabilität erhöhen
A.40	Overvoltage	DC-Bus zu hoch	Eingangsspannung messen	Netz prüfen, RB einsetzen
A.41	Undervoltage	Versorgung zu niedrig	Netzspannung messen	Versorgung stabilisieren
A.32	Overcurrent Protect	Endstufenfehler, IGBT/IPM	U/V/W trennen	Gerät ersetzen
A.51	Motor Overspeed	Encoderfehler	Encoder testen	Encoder/Kabel ersetzen
A.71	Overload High	starke Momentüberlastung	Stromverlauf prüfen	Mechanik/Last prüfen
A.72	Overload Low	dauerhafte Überlast	Achsprofil prüfen	Last senken, Parameter anpassen
A.81	Encoder Backup Error	Absolutwertfehler	Batterie/Encoder prüfen	Batterie/Encoder tauschen

Typische Anwendungen

kleine CNC-Maschinenachsen
Zuführ- und Transportsysteme
Handling- und Montageeinheiten
kompaktes Automationsumfeld

Service-Hinweise

Regelmäßige Kontrolle der Netzspannung
Lüftungsbereiche sauber halten
Motorkabel und Isolation regelmäßig prüfen
Parameter vor Service sichern
Keine Isolationsmessung im eingebauten Zustand durchführen

Reparaturbeschreibung

Eingangsprüfung: Sichtkontrolle, Netzspannungsmessung, Prüfung auf Kurzschluss in U/V/W
Demontage & Reinigung: Zerlegung des Geräts, Reinigung von Staub/Öl, Sichtprüfung der Leiterplatten
Analyse: Prüfung der Leistungsendstufe, Überstromsensoren, Treiber, Regelungsschaltungen
Instandsetzung: Austausch defekter Leistungskomponenten, Überarbeitung kritischer Lötstellen
Prüfung & Belastungstest: Test mit Referenzmotor, Überwachung von Temperatur, Feedback und Strom
Langzeittest & Abschluss: Dauerlauf, finaler Funktionstest, Erstellung eines Prüfprotokolls
