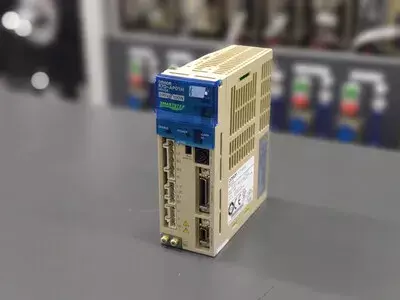

Omron R7D-AP04H und R7D-AP02H: Versionsprobleme erkennen und Servoantriebe fachgerecht reparieren
Ein Ersatzgerät ist eingebaut, die Modellnummer scheint zu stimmen, doch die Maschine arbeitet weiterhin nicht zuverlässig. Parameter lassen sich nicht wie erwartet übertragen oder der Antrieb verhält sich anders als das bisherige Gerät. Bei der Ersatzteilbeschaffung für ältere Anlagen reicht deshalb der Blick auf die Grundbezeichnung allein nicht aus. Ebenso wichtig sind der tatsächliche Gerätestand, die Herkunft und die zur Maschine passenden Einstellungen.
Bei einem unserer Kunden zeigten beschaffte Omron Servopacks R7D-AP04H und R7D-AP02H Auffälligkeiten bei Kennzeichnung und Funktion. Im Mittelpunkt standen abweichende Versionsangaben und Schwierigkeiten beim Laden der Parameter. Der Fall verdeutlicht, warum eine nachvollziehbare Geräteprüfung vor dem Einbau sinnvoll ist und weshalb die Instandsetzung eines bekannten Originalgerätes eine prüfenswerte Alternative sein kann.
Der Kundenfall: Gleiche Modellnummer, unterschiedliche Voraussetzungen
Der betroffene Kunde setzt mehrere Hundert Geräte dieser Baureihe ein. Nach seinem Erfahrungsbericht waren darunter beschaffte Ersatzgeräte, deren Kennzeichnung von Version 11 auf Version 22 geändert worden war. Im Betrieb beziehungsweise bei der Inbetriebnahme traten Probleme mit der Parameterübernahme und wiederkehrende Funktionsstörungen auf.
Eine geänderte Kennzeichnung führt zu einem entscheidenden Problem: Der Instandhalter plant den Austausch anhand von Angaben, die möglicherweise nicht zum tatsächlichen Gerät passen. Die Fehlersuche beginnt dann unter falschen Voraussetzungen. Ein scheinbar passendes Ersatzteil kann zusätzlichen Prüfaufwand verursachen, während die Anlage weiterhin stillsteht.
Die im Kundenfall genannten Versionsangaben 11 und 22 erlauben allein keine abschließende Beurteilung der technischen Unterschiede oder der Austauschbarkeit. Für eine verlässliche Beurteilung müssen das vorhandene Gerät, das Ersatzgerät und die Anforderungen der Maschine zusammen betrachtet werden.
Auffällige Kennzeichnung gezielt untersuchen
Ein erneuertes Etikett oder ein optisch aufbereitetes Gehäuse ist für sich genommen noch kein Nachweis einer Fälschung. Relevant wird eine Auffälligkeit, wenn angebotene Eigenschaften, Gerätekennzeichnung und feststellbare Ausführung nicht zusammenpassen. Ebenso wenig lässt sich die Qualität eines Gerätes allein aus dem Herkunftsland oder dem Preis ableiten.

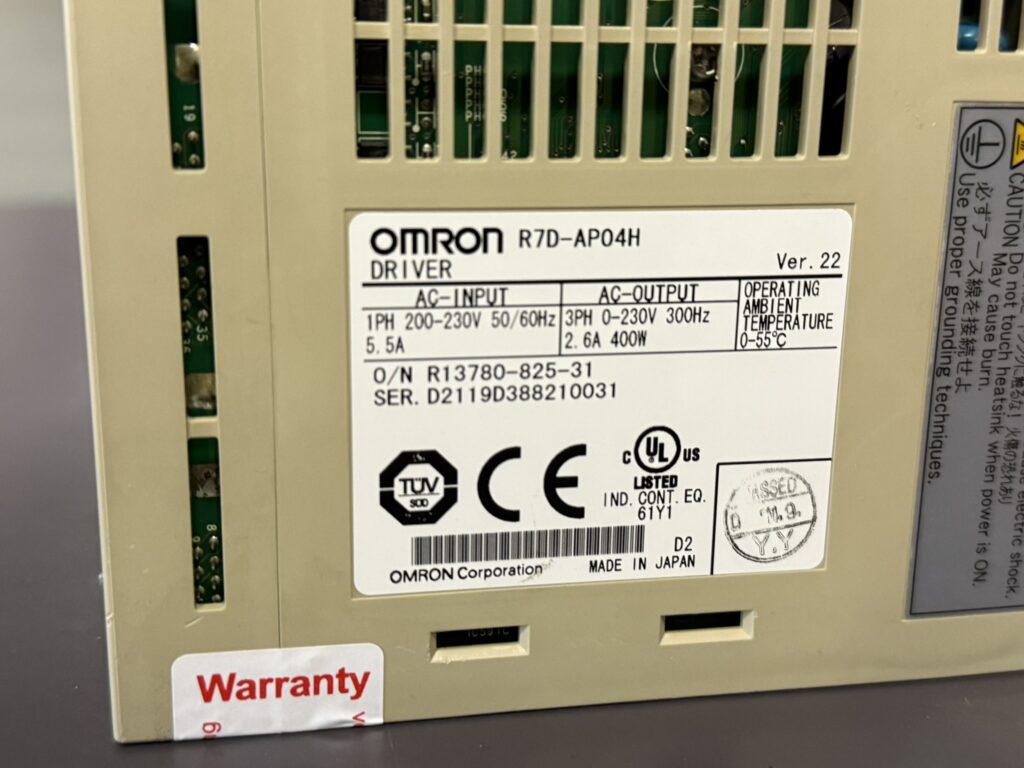

Für die Beschaffung empfiehlt es sich, vollständige und gut lesbare Fotos des konkreten Gerätes anzufordern. Dazu gehören die Modellbezeichnung, die Versionsangabe, das Typenschild sowie die Anschlüsse. Lieferunterlagen und Informationen über eine frühere Reparatur sollten dem Gerät eindeutig zugeordnet werden können. Bei offenen Fragen ist eine Klärung vor dem Einbau sinnvoller als eine Fehlersuche während des Produktionsstillstands.
Wichtig ist außerdem die Unterscheidung zwischen einem ungeprüften Gebrauchtgerät, einem geprüften Ersatzgerät und einer dokumentierten Überholung. Diese Beschreibungen stehen für unterschiedliche Leistungsumfänge. Eine saubere Oberfläche sagt wenig darüber aus, welche elektrischen Prüfungen tatsächlich durchgeführt wurden.
Parameterprobleme systematisch eingrenzen
Lässt sich ein Parametersatz nicht übertragen, sollte zunächst der genaue Ablauf festgehalten werden. Kommt keine Verbindung zustande, wird die Übertragung abgebrochen oder werden einzelne Werte zurückgewiesen? Funktioniert die Übertragung scheinbar, aber die Maschine verhält sich anschließend anders? Diese Beobachtungen führen zu unterschiedlichen Prüfansätzen.
Als allgemeine Diagnoseempfehlung sollten zunächst die verwendete Verbindung, das Bedienwerkzeug, die Herkunft der Parameterdatei und die Gerätezuordnung kontrolliert werden. Ein gesicherter Datensatz muss zum vorgesehenen Einsatz passen. Auch vorhandene Schalterstellungen sollten fotografiert und zusammen mit den Einstellungen dokumentiert werden.
Ein Parameterproblem ist noch kein Beweis für einen internen Elektronikdefekt oder eine Manipulation. Umgekehrt bestätigt eine erfolgreiche Datenübertragung nicht automatisch, dass das Gerät unter Betriebsbedingungen einwandfrei arbeitet. Die Prüfung muss deshalb sowohl die Konfiguration als auch die elektrische und dynamische Funktion berücksichtigen.
Reparatur des bekannten Gerätes als Alternative
Wenn ein Originalgerät über längere Zeit in der Maschine eingesetzt wurde, ist seine Zuordnung zur Anlage bereits bekannt. Das kann die Ausgangslage für eine Reparatur erleichtern. Voraussetzung ist eine technische Untersuchung, die Reparierbarkeit, Zustand und erforderlichen Aufwand bewertet.
Unser Reparaturablauf für Omron-Antriebstechnik umfasst Fehleranalyse, Reinigung, präventive Überholung nach Befund, Parameterabgleich und abschließende Prüfung. Welche Arbeiten an einem einzelnen Gerät erforderlich sind, ergibt sich aus dessen Zustand. Eine solche Prozessbeschreibung ersetzt keine individuelle Diagnose.
Bei der Untersuchung älterer Elektronik können beispielsweise die Versorgung, die Leistungselektronik, Steckverbindungen und die Signalverarbeitung als Prüfbereiche betrachtet werden. Ein Austausch von Bauteilen sollte mit einem nachvollziehbaren Befund oder einem begründeten Überholungskonzept verbunden sein. Entscheidend ist, dass Ursache, Maßnahmen und Prüfergebnis zusammenpassen.
Was ein aussagekräftiger Funktionstest leisten sollte
Für die Bewertung einer Instandsetzung ist der dokumentierte Prüfumfang wichtig. Ein Gerät, das sich einschalten lässt, hat damit noch nicht alle für die Maschine relevanten Betriebszustände durchlaufen. Als allgemeine Prüfpunkte kommen wiederholte Starts, Richtungswechsel, unterschiedliche Bewegungsabläufe und die Beobachtung des Verhaltens bei Erwärmung infrage.
Der Testaufbau sollte zur vorgesehenen Anwendung passen. Ebenso wichtig ist die Dokumentation, mit welcher Peripherie und unter welchen Bedingungen geprüft wurde. So lässt sich später besser unterscheiden, ob eine erneute Störung aus dem Antrieb selbst oder aus dem Zusammenspiel mit Motor, Verkabelung, Steuerung und Mechanik entsteht.
Ein Prüfstand kann viele Funktionen untersuchen. Die abschließende Inbetriebnahme an der Maschine bleibt dennoch ein eigener Schritt, weil dort die tatsächliche Last und die maschinenspezifischen Abläufe zusammenkommen. Für den Betreiber ist daher eine klare Beschreibung der durchgeführten Prüfungen hilfreicher als eine pauschale Aussage wie „getestet“.
Ersatzteile und Einstellungen vorausschauend dokumentieren
Für Anlagen mit vielen gleichartigen Antrieben empfiehlt sich eine Geräteübersicht mit Maschinenzuordnung, vollständiger Modellnummer, Versionsangabe und gesichertem Parametersatz. Austauschvorgänge und Reparaturen sollten darin nachvollziehbar bleiben. Ein vorbereitetes Ersatzgerät lässt sich dann gezielter auswählen und die Inbetriebnahme besser planen.
Treten Auffälligkeiten nur sporadisch auf, helfen kurze Aufzeichnungen: Wann trat der Fehler auf, war die Maschine kalt oder bereits warm und welche Bewegung wurde gerade ausgeführt? Fotos oder ein kurzes Video der Anzeige können die spätere Diagnose unterstützen. Durch diese Informationen lässt sich die Untersuchung auf das tatsächliche Fehlerbild ausrichten.
Entscheidend sind passende Ausführung und nachvollziehbare Prüfung
Der beschriebene Fall zeigt, dass eine übereinstimmende Modellnummer allein keine verlässliche Grundlage für einen Austausch ist. Bei Omron R7D-AP04H und R7D-AP02H sollten Gerätekennzeichnung, tatsächliche Ausführung und Maschinenkonfiguration gemeinsam geprüft werden. Eine fachgerechte Reparatur des vorhandenen Gerätes kann sinnvoll sein, wenn der Befund und die anschließende Funktionsprüfung dafür sprechen.n Sie konsequent auf zertifizierte Spezialisten. So schützen Sie Ihre Produktion, Ihre Maschinen und Ihren guten Ruf.
Preis, Lieferzeit und weitere Informationen
Aktuelle Informationen zu Preis und Lieferzeit finden Sie auf den Produktseiten für den Omron R7D-AP02H Ver. 22 und den Omron R7D-AP04H Ver. 22. Die dort angebotene Version muss vor einem Austausch mit Ihrer vorhandenen Ausführung abgeglichen werden.

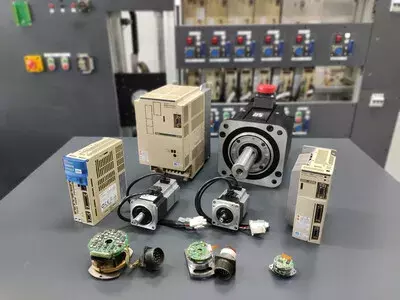

Weitere Informationen zu unseren Reparaturen von Omron Servodrives und Servomotoren finden Sie im Omron-Servicebereich. Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Omron-Antriebstechnik, zur Geräteversion oder zu einem konkreten Fehlerfall haben.
Technischer Block: Omron R7D-AP02H und R7D-AP04H
Die elektrischen Nennwerte sind den verlinkten industrypart-Produktangaben entnommen. Maßgeblich bleibt das Typenschild der konkreten Ausführung. Die Unterscheidung zwischen einphasigem Netzeingang und dreiphasigem Motorausgang ist zu beachten.
| Merkmal | R7D-AP02H | R7D-AP04H |
|---|
| Hersteller | Omron | Omron |
| Geräteart | AC-Servoantrieb | AC-Servoantrieb |
| Baureihe | SMARTSTEP A | SMARTSTEP A |
| Leistungsklasse | 200 W | 400 W |
| Netzeingang | 1-phasig, 200–230 V AC | 1-phasig, 200–230 V AC |
| Netzfrequenz | 50/60 Hz | 50/60 Hz |
| Eingangsstrom laut Produktangabe | 3,4 A | 5,5 A |
| Motorausgang | 3-phasig, 0–230 V AC | 3-phasig, 0–230 V AC |
| Ausgangsstrom laut Produktangabe | 2,0 A | 2,6 A |
| Ausgangsfrequenz laut Produktangabe | 300 Hz | 300 Hz |
| Sollwertvorgabe | Impulseingang | Impulseingang |
| Handbuch | Omron I533-E1-04 | Omron I533-E1-04 |
Eingangs- und Ausgangsstrom beziehen sich auf unterschiedliche Seiten des Umrichters. Sie dürfen nicht miteinander gleichgesetzt werden. Die Leistungsangabe dient der Gerätezuordnung; sie ist keine Angabe zum gesamten Netzleistungsbedarf der Maschine.
Einsatzumgebung und kompatible Geräte
Typische Einsatzfelder sind Positionieraufgaben in Montage-, Handhabungs- und Fertigungsanlagen. Für einen Austausch sind der vollständige Motortyp, seine Rückführung, die Verkabelung und die maschinenspezifischen Einstellungen abzugleichen. Eine größere Leistungsklasse ist kein automatischer Ersatz für ein kleineres Gerät.
Ein bestimmtes Maschinenmodell oder eine bestimmte Steuerung ist für den beschriebenen Kundenfall nicht benannt. Die Versionsangaben 11 und 22 sind als zusätzliche Identifikationsmerkmale zu behandeln; sie ersetzen keine Prüfung der Eignung für die konkrete Maschine.
Funktionsbeschreibung
Die Geräte verarbeiten Impulssollwerte und Encoderrückmeldungen. CN4 liefert analoge Monitorsignale, keinen analogen Sollwerteingang.
Allgemein wandelt ein AC-Servoantrieb die Netzenergie in einen geregelten Motorstrom um. Dabei wird die geforderte Bewegung mit der Rückmeldung des Motors verglichen. Für die Fehlersuche ergibt sich daraus eine praktische Trennung: Energieversorgung, Sollwertübertragung, Rückführung und mechanische Belastung müssen jeweils betrachtet werden. Ein Fehler im Gesamtsystem muss nicht im Servoantrieb selbst entstanden sein.
Bestandteile und allgemeine Prüfbereiche
Die folgende Übersicht beschreibt allgemeine Funktionsbereiche eines Servoantriebs und mögliche Ansatzpunkte für eine Fachwerkstatt. Sie ist keine Stückliste der abgebildeten Geräte. Platinenbezeichnungen, Mengen und konkrete Bauteildefekte sind für diesen Fall nicht dokumentiert.
| Funktionsbereich | Aufgabe | Allgemeiner Prüfansatz |
|---|
| Eingang und Zwischenkreis | Energieaufnahme und Pufferung | Versorgung und Bauteilzustand beurteilen |
| Leistungselektronik | Geregelte Motorversorgung | Ausgangsstufe und Ansteuerung untersuchen |
| Interne Stromversorgung | Versorgung der Elektronik | Stabilität bei Start und Erwärmung prüfen |
| Steuer- und Signalverarbeitung | Verarbeitung von Befehlen und Rückmeldungen | Konfiguration und Signalwege abgleichen |
| Anschlüsse und Wärmeabfuhr | Elektrische Verbindung und Kühlung | Kontaktzustand, Verschmutzung und thermische Auffälligkeiten kontrollieren |
Alarmmeldungen und Troubleshooting
Auswahl aus dem Omron-Handbuch I533-E1-04, Kapitel 5. Die Maßnahmen sind verkürzt; modellabhängige Details sind im Handbuch nachzulesen. Die Tabelle beschreibt mögliche Störungen der Serie, keine für diesen Kundenfall nachgewiesenen Alarme.
| Code | Originalbezeichnung | Bedeutung | Mögliche Ursache | Maßnahme |
|---|
| A.04 | Parameter setting error | Einstellfehler | Unzulässiger Wert | Einstellungen korrigieren |
| A.10 | Overcurrent | Überstrom | Kurzschluss | Motorleitung prüfen |
| A.30 | Regeneration error | Rückspeisefehler | Rückspeisekreis defekt | Antrieb prüfen/ersetzen |
| A.32 | Regeneration overload | Rückspeiseüberlast | Bremsenergie zu hoch | Auslegung prüfen |
| A.40 | Overvoltage/undervoltage | DC-Spannung unzulässig | Netzabweichung | Versorgung prüfen |
| A.51 | Overspeed | Überdrehzahl | Sollwert ungeeignet | Sollwert korrigieren |
| A.70 | Overload | Überlast | Mechanik blockiert | Blockierung beheben |
| A.73 | Dynamic brake overload | Bremsüberlast | Häufiges Bremsen | Bremsfrequenz reduzieren |
| A.74 | Inrush resistance overload | Einschaltwiderstand überlastet | Häufiges Netzschalten | Schalthäufigkeit reduzieren |
| A.7A | Overheat | Übertemperatur | Wärmeabfuhr unzureichend | Einbau/Kühlung prüfen |
Vor einem Alarmreset RUN ausschalten und die Ursache beheben. Arbeiten am Antrieb gehören in fachkundige Hände.
Diagnosehinweise zum beschriebenen Hauptproblem
Das dokumentierte Hauptproblem betrifft die Gerätezuordnung und Parameterübernahme. Eine konkrete Alarmanzeige ist für diesen Fall nicht dokumentiert. Die oben aufgeführten Alarme dienen daher als allgemeine Orientierung für die Fehlersuche an dieser Serie.
Für die Untersuchung empfehlen sich folgende Schritte:
- Vorhandenes Gerät und Ersatzgerät getrennt dokumentieren: Modellnummer, Versionskennzeichnung, Typenschild und Herkunft.
- Das Problem bei der Parameterübernahme genau beschreiben und vorhandene Fehlermeldungen vollständig erfassen.
- Parametersicherung, Übertragungsweg und Konfiguration auf ihre Zuordnung zur Maschine prüfen.
- Bei unstabilem Verhalten auch Versorgung, Kabel und Kontaktstellen in die Untersuchung einbeziehen.
- Bei widersprüchlichen Kennzeichnungen die tatsächliche Ausführung fachlich klären lassen.
- Nach einer Instandsetzung Prüfumfang und Ergebnis dokumentieren und die Maschine kontrolliert wieder in Betrieb nehmen.
Präventive Maßnahmen
Schaltschrank und Wärmeabfuhr sollten abhängig von Verschmutzung und Betriebsbedingungen kontrolliert werden. Leitungen, Steckverbindungen und Zugentlastungen sind in die Wartung einzubeziehen. Parameterstände und Gerätezuordnung sollten nach Änderungen aktualisiert werden.
Für häufig verwendete Baugruppen ist es sinnvoll, geprüfte Ersatzgeräte bereits vor einem Ausfall eindeutig den geeigneten Anwendungen zuzuordnen. Wiederkehrende Störungen sollten mit Betriebszustand und genauer Anzeige dokumentiert werden. Ein neu auftretendes Verhalten nach einem Gerätetausch sollte Anlass sein, sowohl das Ersatzgerät als auch dessen Konfiguration zu prüfen.
