22.04.2025 von Viktor Siebert

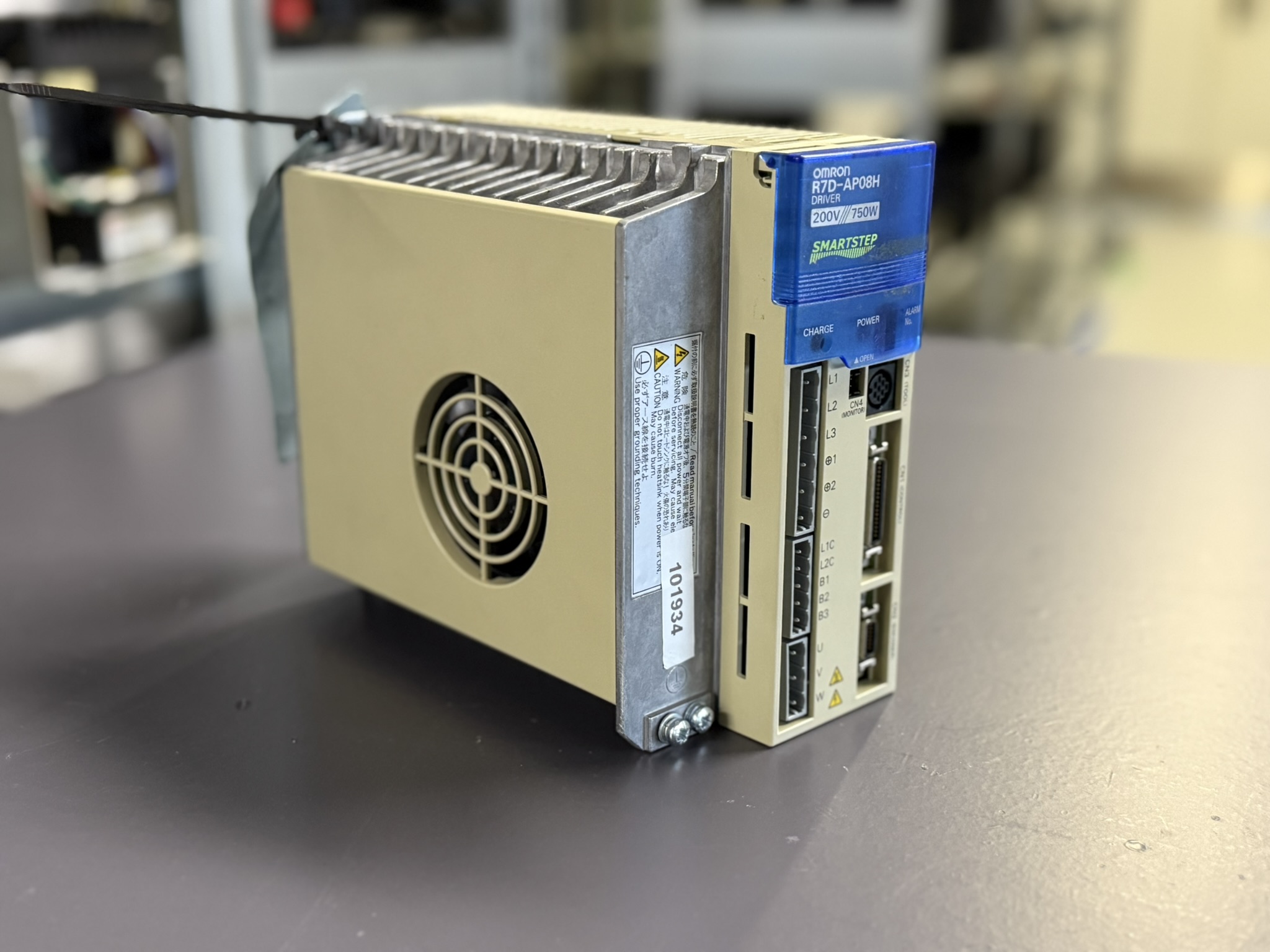

In diesem Beitrag möchte ich deutlich auf die Wichtigkeit und Dringlichkeit der Überprüfung und des rechtzeitigen Austauschs der Lüfter bei Omron R7D-AP08H Servopacks hinweisen.

Häufige Ursachen und Risiken defekter Lüfter

Wir erhalten sehr häufig Geräte, bei denen die Lüfter entweder komplett ausgefallen sind oder sich zu langsam drehen, da sie verschmutzt sind oder einfach ihre Nutzungsdauer überschritten haben – oft deutlich mehr, als man vermuten würde. Lüfter zählen beinahe zu den Verbrauchsmaterialien, die grundsätzlich ersetzt werden sollten, selbst wenn sie scheinbar noch gut laufen und auf den ersten Blick in Ordnung erscheinen. Ohne ausreichenden Luftstrom werden kritische Bauteile nicht genügend gekühlt, wodurch sie schneller verschleißen und letztlich zum Ausfall des Geräts führen, was in manchen Fällen irreparabel ist.

Risiken durch falsch ausgetauschte Lüfter

Zusätzlich möchte ich auf eine weitere Problematik aufmerksam machen: Wir haben bereits Servopacks erhalten, bei denen die Lüfter schon ersetzt wurden. Dabei haben wir sehr interessante Erkenntnisse gewonnen: Einige Lüfter drehten in die falsche Richtung, andere waren deutlich zu schwach, obwohl die Typenbezeichnung dem Original entsprach. Nach genauer Analyse stellten wir fest, dass diese Lüfter entweder Nachbauten waren oder komplett andere Modelle, die lediglich mit der korrekten Typenbezeichnung versehen wurden.

Empfehlung und Warnung vor gefälschten Produkten

Unser Appell: Wenn Sie Lüfter austauschen – was absolut richtig ist – lassen Sie diese unbedingt überprüfen oder beziehen Sie sie direkt beim Fachhandel. Fast alle Artikel, die insbesondere über eBay aus Asien angeboten werden, sind Fälschungen, entsprechen nicht den Spezifikationen, funktionieren nicht ordnungsgemäß oder überhaupt nicht. Häufig handelt es sich zudem um gebrauchte Geräte, die lediglich optisch aufbereitet wurden.

Weitere Informationen wie Preis, Lieferzeit zum: Omron R7D-AP08H Servopack

Weitere Informationen zu unseren Omron-Reparaturen finden Sie hier.

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Omron-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat zur Seite.

Im folgenden haben wir allgemeine Informationen zu den Omron R7D-AP08H zusammen gefasst:

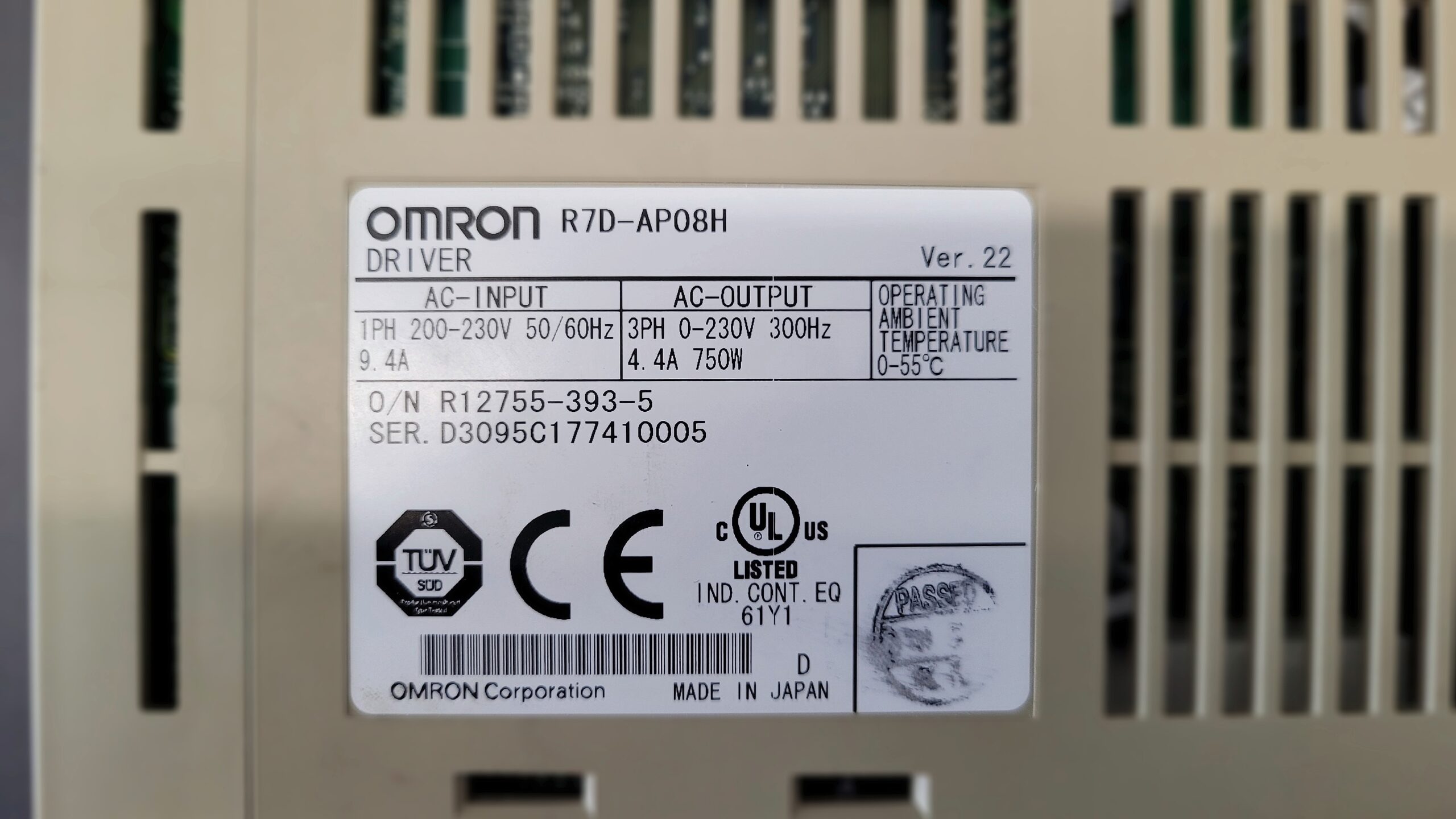

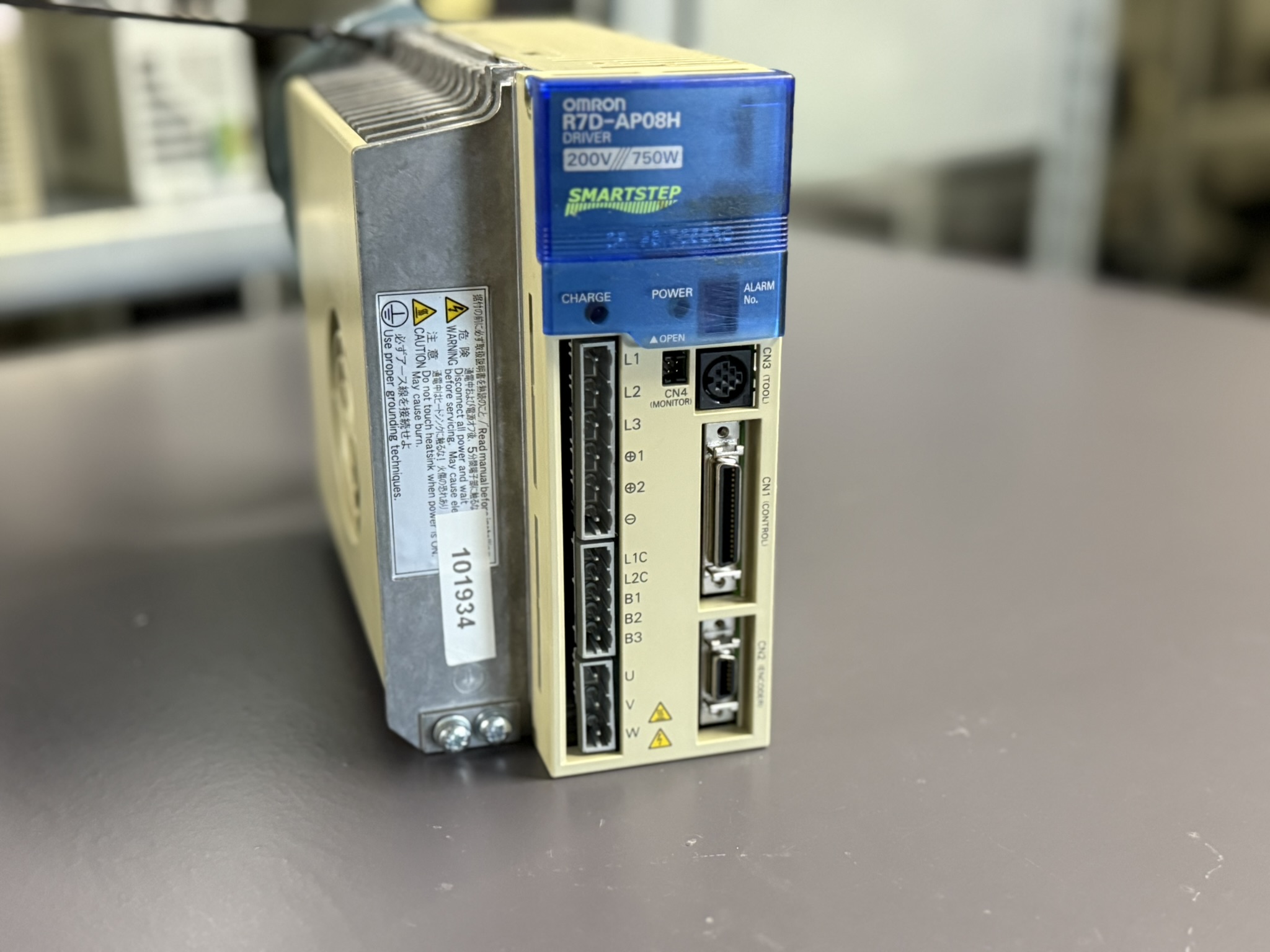

Der Omron R7D-AP08H Servopack ist ein hochpräziser, digitaler Servoantrieb mit einer Nennleistung von 750 Watt und einer Versorgungsspannung von 200 bis 230 Volt AC. Er wird hauptsächlich verwendet, um Positionen äußerst genau anzufahren und zu halten, weshalb er häufig in anspruchsvollen industriellen Anwendungen wie beispielsweise Werkzeugwechslern von CNC-Maschinen eingesetzt wird.

Funktionsprinzip

Dieser Servopack arbeitet mit einem geschlossenen Regelkreis (Closed-Loop-System). Das bedeutet, er vergleicht ständig die tatsächliche Position des angeschlossenen Motors (über einen inkrementalen Drehgeber mit 2000 Impulsen pro Umdrehung) mit einer vorgegebenen Zielposition. Abweichungen zwischen Soll- und Ist-Wert werden sofort korrigiert, indem der Antrieb die Stromversorgung des Motors exakt anpasst. Dies garantiert eine sehr hohe Positionsgenauigkeit und verhindert Positionsverluste, wie sie bei offenen Systemen auftreten könnten.

Besondere technische Merkmale

• Hohe Präzision: Durch die interne Verarbeitung der Encoder-Signale erzielt der Servopack bis zu 8000 Positionsschritte pro Umdrehung, was eine sehr genaue Positionierung ermöglicht.
• Hohe Dynamik: Kurzzeitig kann der Antrieb ein Drehmoment bis zum Dreifachen seines Nennmoments liefern, was schnelle Beschleunigungen und kurze Positionierzeiten ermöglicht.

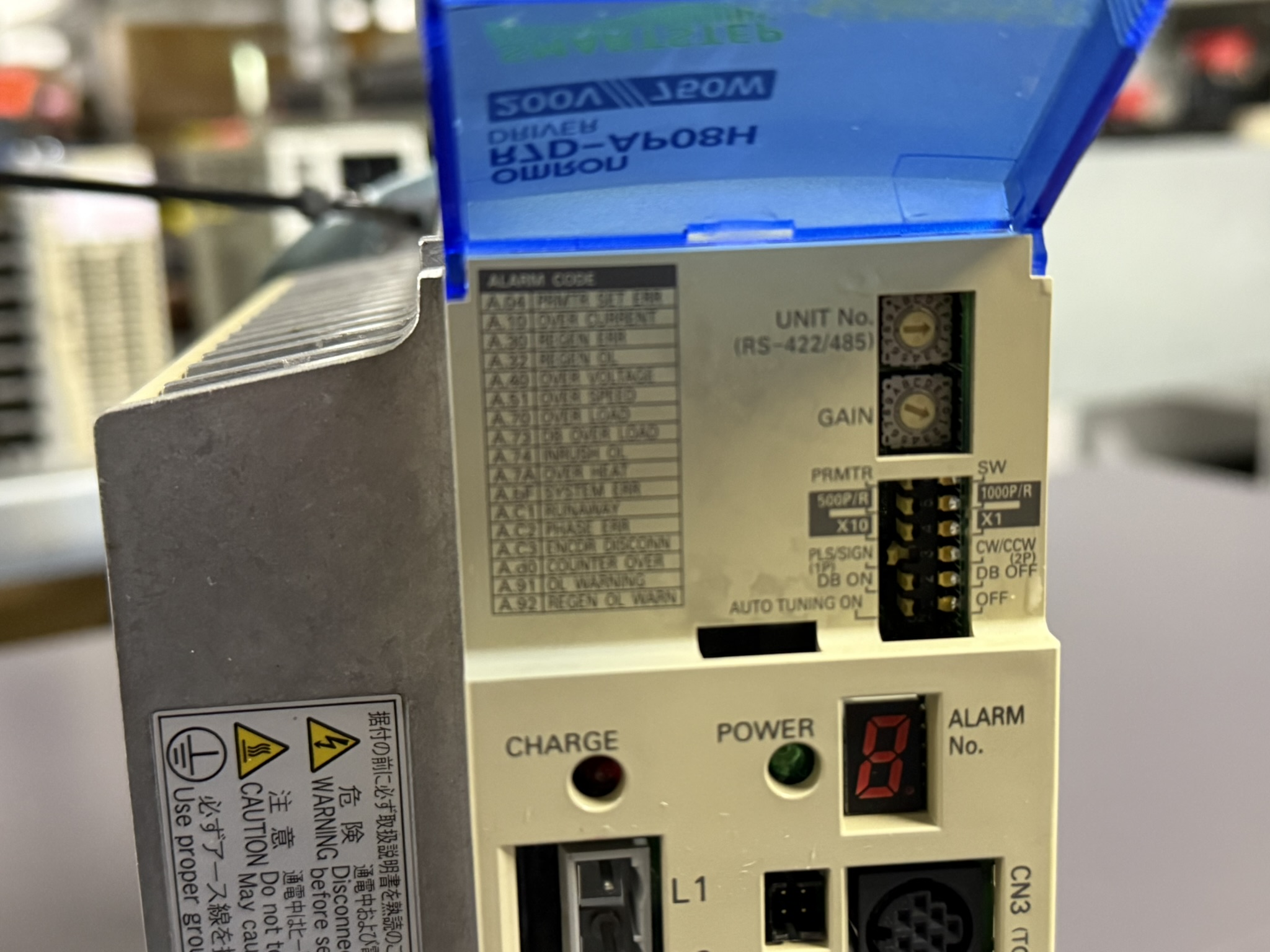

• Einfache Inbetriebnahme: Der R7D-AP08H lässt sich einfach über DIP-Schalter einstellen, wodurch für grundlegende Einstellungen keine komplexen Softwaretools notwendig sind.
• Flexible Steuerung: Der Servopack kann über Puls- und Richtungssignale oder über CW/CCW-Signale gesteuert werden, was ihn kompatibel zu den meisten CNC- und SPS-Systemen macht.
• Schnittstellen: Neben der Steuerung über digitale Eingänge verfügt das Gerät über eine serielle Schnittstelle (RS-232) zur Parametrierung und Diagnose.

Einsatz in Werkzeugwechslern

Gerade bei Werkzeugwechslern spielt der R7D-AP08H seine Stärken aus:

Robuste Bauweise: Durch seine robuste Konstruktion ist er für industrielle Umgebungen gut geeignet und hält Temperaturschwankungen und Spannungsspitzen stand.

Schnelle Positionierung: Dank seiner hohen Dynamik reduziert er die Werkzeugwechselzeiten deutlich.

Präzise Wiederholbarkeit: Er garantiert, dass jede Position exakt wiederholt werden kann, was für gleichbleibende Bearbeitungsqualität sorgt.

Hohe Belastbarkeit: Der Antrieb kann auch schwere Lasten präzise und zuverlässig bewegen, wodurch er ideal für schwere Werkzeugmagazine geeignet ist.
