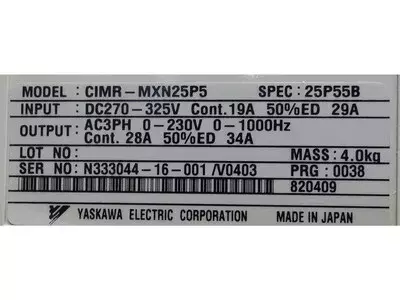

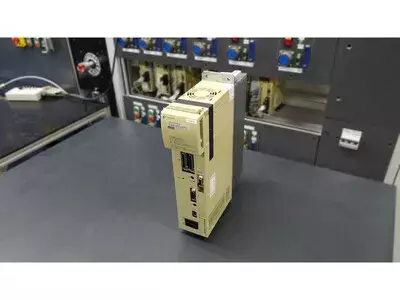

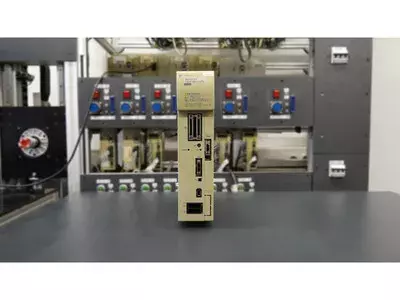

ÜbersichtGerätekategorie: Frequenzumrichter / Inverter UnitSerie/Klasse: MXN-Serie, 200-V-KlasseBauweise: luftgekühlt, modular, servicefreundlichModellbezeichnungCIMR = Control Inverter Motor RegulatorMXN = MXN-Serie (kompatibel mit Siemens-Steuerungen)25P5 = Nennleistung 5,5 kW (200-V-Klasse)Technische DatenMerkmalWertHerstellerYaskawa Electric CorporationSerieMXNModellCIMR-MXN25P5Leistung5,5 kWVersorgungsspannung3AC 200–230 V ±10 %, 50/60 HzEingangsstromca. 28 AAusgangsspannung3AC 0–230 V (PWM-geregelt)Ausgangsstrom24 A nennSteuerverfahrenV/f oder VektorregelungKühlungZwangsbelüftet (Lüftereinheit)SchutzartIP20Gewicht / Abmessungenca. 6 kg / 260 × 140 × 180 mmAnschlüsse & SchnittstellenL1, L2, L3: Netzanschluss 3-phasig 200 VU, V, W: MotorausgängeP, N: DC-ZwischenkreisB1, B2: BremswiderstandCN1: Steuer- und Signaleingang (Start, Stop, Frequenzvorgabe, Fehlerausgang)CN2: Kommunikationsschnittstelle / Rückmeldung an CNCLED-Display: Anzeige von Status- und Fehlercodes (z. B. AL20)PE: Schutzleiteranschluss, zentral am GehäuseSteuerplatine / BaugruppenArtBezeichnung auf PlatineMengeSteuerplatineSGDK-CAS011LA-V 0038 Rev.A0 oder DF0300545-A01Kommunikationsplatine / Option CardSGDK-CF01A-V Rev.B0 oder DF0300130-B01LeistungsplatineYPCT31448-1B1LeistungsteilLeistungsteil (komplett montierte Endstufe mit IGBT und Treibern)1Alarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe01Power Supply ErrorNetzspannung fehlt oder zu niedrigNetzphasen messenSpannungsversorgung prüfen03DC Bus Voltage ErrorZwischenkreisspannung außerhalb SollwertDC-Spannung an P/N prüfenNetz oder Bremswiderstand prüfen04Motor OvercurrentKurzschluss/Überstrom in AusgangsphaseIsolationsprüfung U/V/WMotorkabel, Motor oder IGBT prüfen05Inverter OverheatÜberhitzung der LeistungseinheitLüfter- und Luftführung prüfenLüfter tauschen, Kühlung reinigen06OverloadDauerhafte ÜberlastLaufprofil prüfenDuty-Cycle anpassen07Input Voltage FaultFalsche Phasenfolge oder SpannungL1/L2/L3 prüfenVerdrahtung korrigieren10Encoder Comm. ErrorKein Signal / KommunikationsfehlerCN2-Stecker prüfenEncoder- oder Kabeldefekt beheben20Motor OverheatThermosensor meldet ÜberhitzungMotorthermistor prüfenBelüftung verbessern30OvervoltageZwischenkreisspannung > 400 VP/N-MessungNetzspannung prüfen, Bremswiderstand testen32Overcurrent / Short CircuitKurzschluss im AusgangDurchgangsprüfungMotor oder Transistorstufe prüfen33Regenerative OverloadBremsenergie zu hochTemperatur, Last prüfenExternen Bremswiderstand einsetzen50Fan StopKühlgebläse gestopptVersorgung prüfenLüfter ersetzen88WatchdogSteuerfehler oder CPU-StillstandReset durchführenSteuerplatine ersetzenTypische AnwendungenSTAR CNC-Dreh- und Fräsmaschinen (Siemens-Steuerung)Automatisierte Werkzeugmaschinen mit Yaskawa-AntriebssystemenFördertechnik, Pumpen- und LüftersteuerungBearbeitungszentren mit geregelter SpindeldrehzahlService-HinweiseRegelmäßige Reinigung von Lüftern und KühlrippenElektrolytkondensatoren und Lüfter alle 5–7 Jahre präventiv austauschenVor Arbeiten: Gerät vollständig spannungsfrei schalten und DC-Bus entladen (mind. 5 Minuten)Parameter sichern (Backup via CN1/EEPROM)Keine Isolationsmessungen (Megger) am eingebauten Gerät durchführenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Messung der DC-Bus-Spannung, Prüfung auf Kurzschluss im Leistungsteil, Analyse der Fehlermeldung (z. B. AL20 = Motor Overcurrent).Demontage & Reinigung: Ausbau der Platinen und Kühlkörper, gründliche Reinigung, Erneuerung der Wärmeleitpaste, Kontrolle der Lüftereinheit.Analyse: Prüfung von Steuer-, Kommunikations- und Leistungsplatine (SGDK-CAS011LA-V, SGDK-CF01A-V, YPCT31448-1B) auf defekte Komponenten, gealterte Kondensatoren und Lötstellen.Instandsetzung: Austausch defekter Baugruppen, präventiver Ersatz kritischer Bauteile (Elektrolytkondensatoren, Lüfter, Relais, Gate-Treiber), Rework oxidierter Kontakte.Prüfung & Belastungstest: Testlauf auf STAR-Testplatz mit Siemens-Yaskawa-Steuerung, Überwachung von Strom, Temperatur, Zwischenkreisspannung und Regelverhalten.Langzeittest & Abschluss: Mehrstündiger Dauerlauf unter Last, Überprüfung der Alarmlogik und thermischen Stabilität, Erstellung eines Prüfprotokolls mit Messwerten.
