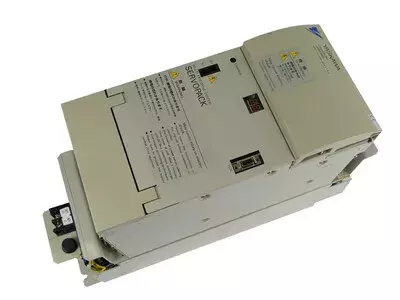

ÜbersichtBewährte Converter Unit aus der Yaskawa MR5-Serie, ausgelegt für den zuverlässigen Aufbau des DC-Zwischenkreises zur Versorgung nachgeschalteter Inverter- und Servo-Einheiten. Robuste Industrieausführung, bewährt im Dauerbetrieb von Werkzeugmaschinen und automatisierten Anlagen.Gerätekategorie: Converter Unit (Netzgleichrichter / DC-Link Versorgung)Serie/Klasse: Yaskawa MR5-Serie, 200-V-KlasseBauweise: kompakt, zwangsbelüftet, servicefreundlichModellbezeichnungCIMR = Yaskawa Inverter / Converter PlattformMR5 = Serie MR5N = Netzanschlussvariante2011 = Leistungs- und StromklasseTechnische DatenMerkmalWertEingangsspannungAC 3-phasig 200–220 V (50 Hz)EingangsspannungAC 3-phasig 200–230 V (60 Hz)Eingangsfrequenz50 / 60 HzDC-Zwischenkreis-AusgangDC 270–325 VAusgangsstrom (Dauer, Cont.)25,8 AAusgangsstrom (30 min)39,3 AKühlungZwangsbelüftungSchutzartn. v.Gewicht / Abmessungenn. v.Anschlüsse & SchnittstellenR / S / T: Netzanschluss (AC-Eingang)P / N (DC+ / DC–): DC-Zwischenkreis-Ausgang zu Inverter/ServoPE / FG: SchutzerdungMC (Magnet Contactor): integrierte Zuschaltlogik7-Segment-Anzeige: numerische Fehler- und StatuscodesSteuerplatine / BaugruppenArt (DE)Bezeichnung auf PlatineModellbezeichnungMengeSteuerplatine1PCBYPHT31149-XD1Leistungsplatine2PCBYPCT31244-1B oder ETC6260951LeistungsteilLeistungseinheitintegrierter Gleichrichter / Leistungshalbleiter1Alarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe01OvercurrentAusgangsstrom über SchutzschwelleVerdrahtung, Netz, AC-Reaktor, Last prüfenUrsache beseitigen, Last reduzieren04Main circuit fuse blownHauptsicherung ausgelöstTransistor/Last-Kurzschluss/Erde prüfenLeistungsteil instandsetzen05OverloadDauerüberlastLastprofil prüfenLast reduzieren, Auslegung prüfen11Output overvoltageAusgang/DC-Spannung zu hoch (200-V-Klasse ca. 400 V)Netzspannung und Last prüfenUrsache beseitigen12Main circuit undervoltageAusgang/DC-Spannung zu niedrigNetzspannung prüfenVersorgung stabilisieren13Control circuit undervoltageSteuerspannung zu niedrigControl Supply prüfenVersorgung/Board prüfen14Servo unit power supply faultServoversorgung nicht normalControl Supply prüfenVersorgung prüfen15Power supply frequency faultFrequenzabweichung (50/60 Hz ±5%)Netzform prüfenNetzversorgung korrigieren16Initial charging faultVorladung nicht abgeschlossenVorladekreis prüfenEinheit instandsetzen/ersetzen17Power supply open phasePhasenausfallPhasen und Klemmen prüfenZuleitung reparieren23Built-in MC operation faultintegriertes Schütz arbeitet nichtSchütz/Ansteuerung prüfenEinheit ersetzen43Heatsink overheat 1Kühlkörper zu warm (Warnstufe)Lüfter/Umgebung prüfenKühlung verbessern44Heatsink overheat 2Kühlkörper zu warm (Abschaltung)Lüfter/Umgebung prüfenKühlung instandsetzen45Heatsink thermistor disconnectionThermistor/Umgebung zu kaltSensor prüfen, Umgebung anhebenEinheit ersetzen bei Defekt46Control PCB temperature fault 1Steuerplatine > 80 °CUmgebung/Kühlung prüfenKühlung verbessern47Control PCB temperature fault 2Steuerplatine > 85 °CUmgebung/Kühlung prüfenKühlung verbessernTypische AnwendungenDC-Zwischenkreisversorgung für Yaskawa InverterCNC-WerkzeugmaschinenMehrachsen-Servo- und SpindelsystemeAutomatisierte ProduktionsanlagenService-HinweiseLüfter und Kühlkörper regelmäßig reinigenNetz- und DC-Klemmen regelmäßig nachziehenVorladekreis und Gleichrichter präventiv prüfenKeine Isolationsmessung (Megger) am angeschlossenen Gerät durchführenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Messung der Netz- und DC-Zwischenkreisspannung, KurzschlussprüfungDemontage & Reinigung: Ausbau der Baugruppen, gründliche Reinigung von Staub und AblagerungenAnalyse: Prüfung von Gleichrichter, Vorladekreis, Magnetcontactor, Steuer- und LeistungsplatinenInstandsetzung: Austausch defekter Baugruppen und Komponenten, Erneuerung thermisch belasteter TeilePrüfung & Belastungstest: Test des Ladeverhaltens, DC-Bus-Stabilität und Temperaturverlauf unter LastLangzeittest & Abschluss: Dauerlaufprüfung, Dokumentation der Messergebnisse, Abschlussprotokoll
