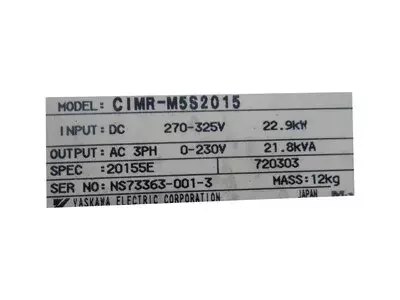

ÜbersichtBewährter Frequenzumrichter der Yaskawa M5-Serie zur direkten Ansteuerung von AC-Motoren über einen DC-Zwischenkreis. Das Gerät ist für den industriellen Dauerbetrieb ausgelegt und überzeugt durch robuste Leistungselektronik, klare Struktur und servicefreundlichen Aufbau.ÜbersichtGerätekategorie: AC-Inverter / FrequenzumrichterSerie/Klasse: Yaskawa M5-Serie, 200-V-Klasse (DC-Zwischenkreis)Bauweise: kompakt, zwangsbelüftet, industrietauglichModellbezeichnungCIMR = Yaskawa Inverter (Controller Inverter Motor Drive)M5 = Serie M5S = Inverter-Ausführung (DC-Einspeisung)2015 = LeistungsgrößeTechnische Daten (laut Typenschild)MerkmalWertDC-EingangsspannungDC 270–325 VDC-Eingangsleistung22,9 kWAusgangAC 3-phasigAusgangsspannung0–230 VAusgangsleistung21,8 kVAKühlungZwangsbelüftungMasse12 kgSpezifikation (SPEC)2015SEProgrammversion (PRG)7024 / 3334HerkunftMade in JapanAnschlüsse & SchnittstellenP / N (DC+ / DC–): DC-Zwischenkreis-EingangU / V / W: 3-phasen MotorausgangPE / FG: Schutzerdung51CN / 52CN: Steuer- und RückmeldeschnittstellenLeistungsklemmen: Schraubanschlüsse für HochstromSteuerplatine / BaugruppenSteuerplatine (Control PCB)Leistungsplatine (Gate/Drive PCB)Leistungsteil (IGBT-Leistungsmodul)DC-Zwischenkreis mit GlättungLüftereinheit mit TemperaturüberwachungAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfeAL-01OvercurrentKurzschluss oder Überlast am MotorU/V/W prüfenLeistungsteil prüfenAL-05OverloadDauerlast zu hochLastprofil prüfenLast reduzierenAL-11OvervoltageDC-Zwischenkreis zu hochDC-Bus messenBrems-/Lastbedingungen prüfenAL-12UndervoltageDC-Zwischenkreis zu niedrigEinspeisung prüfenVersorgung stabilisierenAL-43Heatsink overheatKühlung unzureichendLüfter/Filter prüfenLüfter instandsetzenAL-48Cooling fan faultLüfterausfallLüfter prüfenLüfter ersetzenTypische AnwendungenCNC-WerkzeugmaschinenSpindel- und NebenachsenantriebeFörder- und HandlingtechnikSondermaschinen mit DC-ZwischenkreisService-HinweiseKühlkörper und Lüfter regelmäßig reinigenDC-Klemmen regelmäßig nachziehenKeine Isolationsmessung (Megger) am eingebauten GerätParameter vor Servicearbeiten sichernReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Messung DC-Zwischenkreis, KurzschlussprüfungDemontage & Reinigung: Ausbau, gründliche Reinigung aller BaugruppenAnalyse: Prüfung von IGBT-Modulen, Treiberstufen und SteuerplatinenInstandsetzung: Austausch defekter Leistungskomponenten und thermisch belasteter BauteilePrüfung & Belastungstest: Testlauf unter Last mit Überwachung von Strom und TemperaturLangzeittest & Abschluss: Dauerlauf, Dokumentation und Abschlussprotokoll
