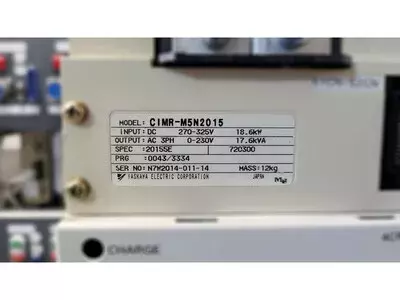

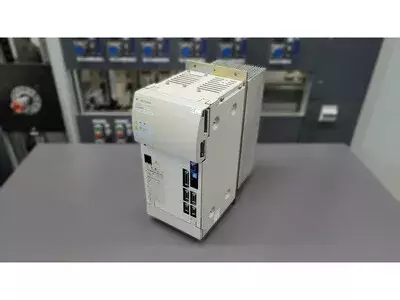

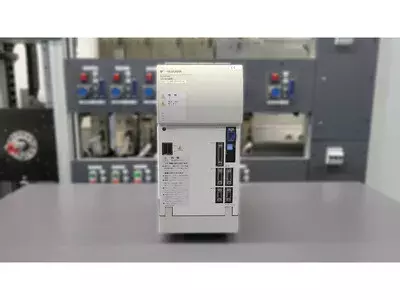

ÜbersichtDer Yaskawa CIMR-M5N2015 ist ein Spindel-Inverter der M5N-Serie, konzipiert für präzise Drehzahlregelungen in CNC- und Werkzeugmaschinen. Er wandelt die stabile Zwischenkreisspannung in eine dreiphasige Wechselspannung um und versorgt damit Spindel- oder Hochgeschwindigkeitsmotoren. Mit seiner robusten Bauweise, zuverlässiger Steuerung und effektiven Kühlung zählt er zu den bewährten Antriebseinheiten der Yaskawa-M5-Serie.ModellbezeichnungCIMR = Converter Inverter ModuleM5N = M5N-Serie (Nachfolger der M5A-Serie)2015 = Leistungsgröße (≈ 18,6 kW)Technische DatenMerkmalWertEingangsspannungDC 270–325 VEingangsleistung18,6 kWAusgangsspannungAC 3-Phasen 0–230 VAusgangsleistung17,6 kVAFrequenzbereich0–400 HzNennausgangsstromn. v.KühlungZwangsbelüftung (integrierter Lüfter)Gewicht12 kgHerstellerYaskawa Electric Corporation – Made in JapanSeriennummerN7W2014-011-14SoftwarestandPRG: 0043/3334Anschlüsse & SchnittstellenDC+ / DC-: Eingang vom Zwischenkreis (270–325 V DC)U/V/W: Motorausgänge (3-Phasen AC, 0–230 V)CN-Anschlüsse: Steuer- und RückmeldesignalePE (Schutzleiter): niederohmig anschließenKühlung: aktiver Lüfter, thermisch überwachtAnzeige: LED-/7-Segment für Betriebs- und FehlerzuständeSteuerplatine / BaugruppenArtBezeichnung auf PlatineModellbezeichnungMengeSteuerplatine1PCBYPHT31147-1x1Leistungsplatine2PCBYPCT21138-1B1Kommunikationsplatine3PCBYPHT31150-xC1Leistungsteil–Leistungsteil 15K1Alarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe2EEPROM/Flash ErrorParameterspeicher beschädigtSpannungsversorgung prüfenEEPROM neu beschreiben, Reset durchführen3Main Circuit ErrorFehler in der ZwischenkreisüberwachungDC-Spannung prüfenSteuer- oder Leistungsplatine tauschen4Parameter ErrorParameterbereich ungültigParameter sichernSoftware oder Einstellung anpassen16Überstrom (Short Circuit)Kurzschluss am Ausgang / IPM-FehlerU/V/W-IsolationsprüfungLeistungsteil reparieren oder ersetzen17ErdschlussIsolationsfehler an MotorleitungMessung mit Megger durchführenLeitung oder Motor ersetzen33ÜberspannungDC-Zwischenkreis > 325 VVersorgung messenEingangsspannung senken41UnterspannungDC-Spannung < 270 VSpannungsversorgung prüfenNetzversorgung korrigieren45LüfterfehlerKühlung gestört oder blockiertLüfter und Sensor prüfenLüfter austauschen46ÜberhitzungKühlkörper > 80 °CTemperaturmessungKühlung verbessern50ÜberlastDauerhafte LastüberschreitungStrommessung am AusgangLast reduzieren64DC OvervoltageZwischenkreisspannung zu hochSpannung messenNetzversorgung prüfen65DC UndervoltageZwischenkreisspannung zu niedrigDC-Zuleitung prüfenVersorgung stabilisieren81OverspeedMotor über SollgeschwindigkeitFeedback prüfenEncoder und Parameter justieren88WatchdogCPU-/KommunikationsfehlerNeustart durchführenSteuerplatine prüfenTypische AnwendungenCNC-Dreh- und FräszentrenHochgeschwindigkeits-SpindelantriebeWerkzeugmaschinen mit Gleichstrom-ZwischenkreisAutomatisierte Fertigung mit präziser DrehzahlregelungService-HinweiseLüfter und Luftkanäle regelmäßig reinigenKondensatoren alle 8–10 Jahre vorbeugend tauschenSteuerplatinen auf thermische Alterung prüfenKeine Isolationsmessung im eingebauten Zustand durchführenErdung großflächig und niederohmig ausführenParameter sichern und Softwarestand dokumentierenReparaturbeschreibungEingangsprüfung: Sichtprüfung, Messung der DC-Eingangsspannung, Kontrolle auf Kurzschluss und IsolationsfehlerDemontage & Reinigung: Ausbau, Reinigung von Staub und Metallpartikeln, Erneuerung der WärmeleitpasteAnalyse: Prüfung von Steuer- und Leistungsplatinen, Kondensatoren, Treibern und IGBT-ModulenInstandsetzung: Austausch defekter Module, Kondensatoren und Lüfter, Nachlöten thermisch belasteter BereichePrüfung & Belastungstest: Funktionstest mit Motorlast, Überwachung von Temperatur, Stromaufnahme und ZwischenkreisspannungLangzeittest & Abschluss: Mehrstündiger Belastungstest, Erstellung eines Messprotokolls, Dokumentation und Freigabe für Wiedereinbau
