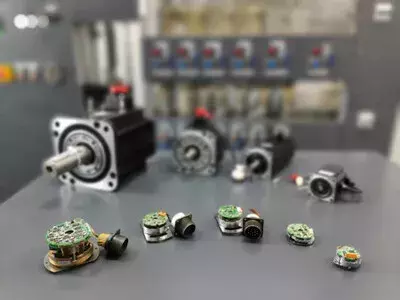

Yaskawa UTSIH-B17CC

Encoder

Id: 38819

Kaufen	Nicht verfügbar
Reparatur	Nicht verfügbar
Austausch	Nicht verfügbar

Preis: exkl. USt.
inkl. USt
Versandkosten werden extra berechnet

Verfügbarkeit	Lagerbestand

Zahlungsmöglichkeiten:

Zur Information

Wir bieten für das angezeigte Gerät Verkauf, Austausch und Reparatur zur Auswahl an.
Die Preise für Encoders sind Standard Preise für Standartreparaturen.
Geräte im Verkauf oder Austausch wurden präventiv in unserer Werkstatt überholt.

Erfahren Sie mehr darüber...

Ausführliche Informationen zur Yaskawa Encoder Series

Zur besseren Qualitätskontrolle haben wir mehrere Testplätze für Yaskawa Geräte im Einsatz.

Unsere aktuelle Broschüre über industrypart GmbH finden Sie im Download Bereich.

Mehr über Yaskawa Encoders

We offer serial repairs for this product series

Repair of many electronic assemblies according to standardized repair procedures with documentation.
A larger repair capacity is possible for the same or similar orders
Target group: machine manufacturers, service companies and distributors

Access to years of experience, specialists and equipment. Find out more about our series repairs

Übersicht

Der Omron R88M-W1K315F-S2 ist ein leistungsstarker AC-Servomotor der 1.3-kW-Klasse und Teil der R88M-W-Serie. Diese Baureihe wurde für hohe Dauerlast, präzise Geschwindigkeitshaltung und den Einsatz in anspruchsvollen CNC- und Industrieanlagen konzipiert. Durch das robuste Drehmomentverhalten und die Kompatibilität mit Omron-W-Servopacks eignet sich der Motor ideal für Werkzeugmaschinen, kraftvolle Achsen und Automation mit hoher Zuverlässigkeit.

Modellbezeichnung

R88M = Omron AC-Servomotorserie
W = W-Serie, kompatibel mit R88D-W-Servopacks
1K3 = Leistungsbereich ca. 1.3 kW
15F = Nenndrehzahl/Nennstrom- und Baulängenkennzeichen
S2 = Variante mit spezieller Encoder-/Anschlusskonfiguration

Technische Daten

Merkmal	Wert
Nennleistung	1300 W
Nennspannung	200 V
Nennstrom	5.4 A
Nenndrehmoment	8.34 N·m
Nenndrehzahl	1500 r/min
Bauart	3-phasiger Synchron-Servomotor
Isolation	Klasse F
Dauerbetrieb	CONT. 40V InS.F
Encoder	UTSIH-B17CC (Inkremental, hohe Auflösung)
Kompatibler Drive	R88D-W-Serie (z. B. WT-Serie, WD-Serie)
Bremse	keine angegeben (Motor ohne Haltebremse)

Anschlüsse & Schnittstellen

U / V / W: Dreiphasiger Motorleistungsanschluss
Encoderanschluss UTSIH-B17CC: Hochauflösender Inkrementalgeber, Omron-typischer Rundstecker
PE: Schutzerde am Gehäuse
Steckersystem: Omron Heavy-Duty-Stecker (Motor/Encoder getrennt)

Steuerplatine / Baugruppen

3-Phasen-Statorwicklung
Permanentmagnetrotor
Encoder UTSIH-B17CC (Inkrementalgeber, 17-bit Klasse)
Temperaturfühler im Stator
Doppelte Kugellagerung vorne/hinten
Elektrische Anschlussmodulierung (Steckerblock)

Alarme & Troubleshooting (Top 10 – typische Fehler am kompatiblen R88D-W-Servopack)

Code	Bezeichnung	Typischer Befund	Prüfung	Abhilfe
A.16 / A.40	Encoder Error	Feedback fehlt	CN2, Leitungen, Steckverbinder	Encoder/Kabel ersetzen
A.41	Phase Error	Phasen falsch angeschlossen	U/V/W prüfen	richtig anklemmen
A.10	Overcurrent	mechanische Blockade	Motor manuell drehen	Mechanik prüfen
A.72	Überlast	konstante hohe Last	Lastprofil prüfen	Last reduzieren
A.24	Ground Fault	Wicklung gegen Erde	Isolationsmessung	Motor/Kabel ersetzen
A.30	Regeneration Error	Bremsenergie zu hoch	Bremswiderstand messen	größeren RB einsetzen
A.20	Communication Error	Encoder-Signal instabil	Durchgang der Leitungen	Kabel ersetzen
A.50	Motor Overheat	Fühler löst aus	Temperatur prüfen	Kühlung/Last prüfen
A.31	Overspeed	unplausibles Feedback	Encoder-Z-Spur prüfen	Encoder/Kabel ersetzen
A.32	Overcurrent (Drive)	Endstufe überlastet	U/V/W getrennt testen	Drive prüfen

Typische Anwendungen

Werkzeugmaschinen mit hohen Massenträgheitslasten
Dreh-, Fräs-, Portal- und Vertikalachsen
Automatisierte Hub- und Transportsysteme
Pressen, Achsregler, Zuführsysteme
Industrielle Handling- und Robotikmodule

Service-Hinweise

Regelmäßig Geräusch- und Temperaturverhalten überwachen
Encoderstecker und -kabel auf Knickstellen und Öleinwirkung prüfen
Keine Isolationsmessung am angeschlossenen Motor durchführen
Lagerzustand im Betrieb beobachten (Vibration, Geräusche)
Umgebung sauber halten (Staub, Öl, Kühlmittel vermeiden)

Reparaturbeschreibung

Eingangsprüfung: Sichtprüfung, Isolationsmessung, Wicklungswiderstände, Encoderleitung testen
Demontage & Reinigung: Motor öffnen, Stator/Rotor reinigen, Lager freilegen
Analyse: Prüfung der Lager, Wicklungen, Temperaturfühler sowie Encodersignalqualität
Instandsetzung: Austausch defekter Lager, Reinigung des Innenraums, Tausch des Encoders UTSIH-B17CC bei Bedarf
Prüfung & Belastungstest: Funktionstest am R88D-W-Servopack, Kontrolle von Stromaufnahme, Laufruhe, Drehmomentverhalten
Langzeittest & Abschluss: Dauerlauf unter Nenndrehmoment, thermische Stabilitätsprüfung, Abschlussprotokoll erstellen
