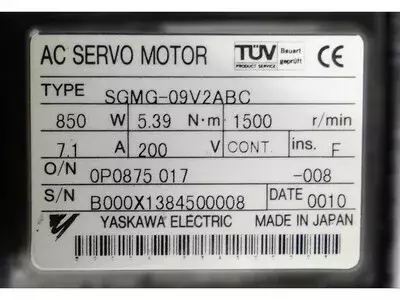

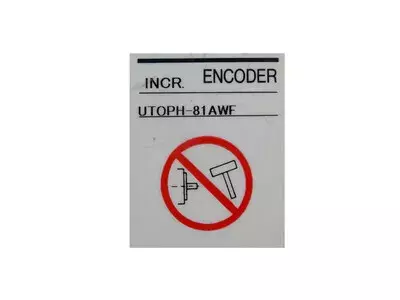

ÜbersichtDer Yaskawa SGMG-09V2AB ist ein AC-Servomotor der Sigma-Serie, bewährt im industriellen Dauerbetrieb und weit verbreitet in CNC-Werkzeugmaschinen sowie Automatisierungsachsen. Er bietet ein hohes Anlaufmoment, robuste Bauweise und zuverlässige Regelgüte. Der verbaute UTOPH-Encoder kann problemlos durch den neueren UTOPH-81AiF ersetzt werden, was die Verfügbarkeit und Servicefreundlichkeit deutlich verbessert.ÜbersichtGerätekategorie: AC-ServomotorSerie/Klasse: Sigma (V2-Generation)Bauweise: robust, servicefreundlich, hohe thermische StabilitätModellbezeichnungSGMG = AC-Servomotor der Sigma-Serie09 = Leistungs-/Drehmomentklasse (~850 W)V2 = Baureihe / VariationAB = Optionen, mechanische Bauform, kundenspezifische AusführungTechnische DatenMerkmalWertLeistung850 WNenndrehmoment5,39 NmNenndrehzahl1500 min⁻¹Nennstrom7,1 ASpannungsklasse200 VIsolationsklasseFEncoderUTOPH-81AWF (Ersatz: UTOPH-81AiF)Gewicht / Abmessungn. v.Anschlüsse & SchnittstellenU/V/W: MotorleistungEncoderanschluss (UTOPH-Serie)Schutzleiter PE: großflächig niederohmigSignalkabel: geschirmt, getrennt von Motorleistung führenGehäuse: massive RippenkühlungSteuerplatine / BaugruppenRotor/Stator-SystemPräzisionsencoder UTOPH-81AWF / UTOPH-81AiFAnschlussbox für Leistung & RückführungLagerung vorn/hinten (industrietauglich)Gehäuse mit Kühlrippen (Aluminiumdruckguss)Alarme & Troubleshooting (SGDH-Referenz)CodeBezeichnungTypischer BefundPrüfungAbhilfeA.10Overcurrent / ÜberstromKurzschluss, Wicklung defektU/V/W messenMotor/Drive prüfenA.40OvervoltageÜberspannung ZwischenkreisNetz messenVersorgung stabilisierenA.41UndervoltageSpannung zu niedrigEingang prüfenNetz stabilisierenA.51OverspeedEncoderfehler, falsche PhasenfolgeEncoder, PhasenfolgeVerdrahtung/Encoder prüfenA.71Overload Highkurzfristige ÜberlastStromverlaufLast reduzierenA.72Overload Lowthermische DauerüberlastTemperatur prüfenMechanik prüfenA.81Encoder Backup ErrorAbsolutdaten verlorenBatterie/EncoderInitialisierenA.82Encoder Checksum ErrorSpeicherfehlerEncoderdiagnoseEncoder tauschenA.84Encoder Data ErrorDaten nicht plausibelLeitung/SteckerKabel/Encoder erneuernA.C9Encoder Communication ErrorSignalausfallSchirmung/KabelKabel ersetzenTypische AnwendungenCNC-Fräsmaschinen, DrehmaschinenAutomatisierungs- und HandlingachsenPräzisionspositioniersystemeAchsen mit hoher WiederholgenauigkeitService-HinweiseEncoderkabel getrennt von Motorleitung führenKeine Isolationsmessung im eingebauten ZustandRegelmäßig Lager und Rundlauf prüfenKühlrippen sauber haltenKompatibler Ersatzencoder: UTOPH-81AiFReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Wicklungswiderstand, Isolationsmessung, EncoderdiagnoseDemontage & Reinigung: Öffnen, gründliche Innen- und Außenreinigung, Entfernen von Öl/EmulsionAnalyse: Prüfung der Lager, Wicklungen, Encoderfunktion, TemperaturfühlerInstandsetzung: Austausch von Lagern, Dichtungen, Steckern; Ersetzen des Encoders (UTOPH-81AiF)Prüfung & Belastungstest: Laufprobe, Temperaturüberwachung, Stromaufnahme, FeedbacksignalLangzeittest & Abschluss: Dauerlauf unter Last, Dokumentation aller Messwerte, Endfreigabe
