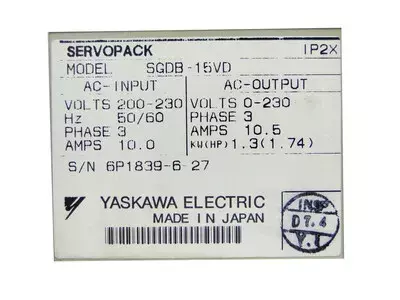

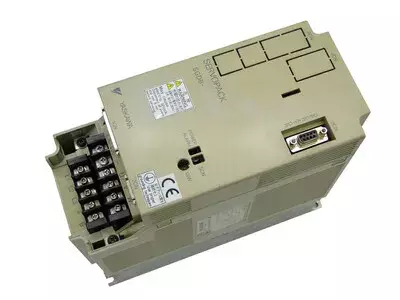

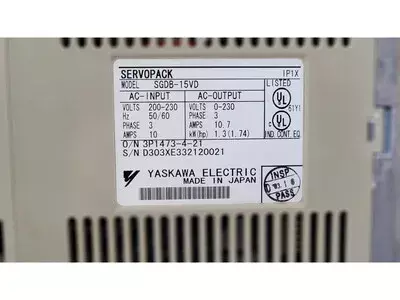

ÜbersichtBewährter AC-Servoverstärker aus der ersten Sigma-Serie von Yaskawa. Entwickelt für präzise Antriebssteuerung in CNC-Maschinen, Industrierobotern und Automatisierungssystemen. Robuste Bauweise, langlebige Leistung und wartungsfreundliche Konstruktion zeichnen das SGDB-15VD aus.ÜbersichtGerätekategorie: AC Servoverstärker (Servopack)Serie/Klasse: Sigma-I (SGDB)Bauweise: Kompakt, zwangsbelüftet, robust, servicefreundlichModellbezeichnungSGDB = Yaskawa Servo Drive, Serie B (Sigma-I)15 = Nennleistung 1,5 kWV = 200 V-KlasseD = Digitale Version mit Positions-/GeschwindigkeitssteuerungTechnische DatenMerkmalWertEingangsspannung3-ph 200–230 V AC ±10 %Eingangsstromca. 12 AAusgangsspannung3-ph 0–230 V AC (PWM-gesteuert)Ausgangsstrom (Nenn)7,5 ALeistungsklasse1,5 kWSteuerstromversorgung24 V DC (Steuerlogik)RegenerationsbremseIntern, optional externer WiderstandKühlungZwangsbelüftung (Lüftereinheit)SchutzartIP20 (Schaltschrankmontage)Gewicht/Abmessungca. 6 kg / 140 × 250 × 200 mmAnschlüsse & SchnittstellenL1/L2/L3: Netzeingang 3-ph 200 V ACU/V/W: MotorausgängeB1/B2: Anschluss für BremswiderstandCN1: Steuer- und Signalschnittstelle (Servo-Ein/Aus, Alarm, Referenzsignale)CN2: Encoderanschluss für Rückmeldung (Yaskawa-Inkrementalgeber)CN3: serielle Schnittstelle (Kommunikation mit CNC/Host)LED-Anzeige: Status- und AlarmcodesPE: SchutzleiteranschlussSteuerplatine / BaugruppenSteuer- und Leistungsbaugruppen integriert auf HauptplatineLeistungsteil mit IGBT-Transistoren für geregelten PWM-AusgangNetzteilsektion für Logik, Treiber und LüfterRückführungssektion für Encoder-SignaleInterne Schutz- und ÜberwachungslogikAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfeA.10UnterspannungNetzspannung zu niedrigNetz messenVersorgung prüfen, Netzfilter prüfenA.11Platinenfehler 1Steuerlogik defektSichtprüfung, 5 V prüfenAustausch oder ReparaturA.16EncoderfehlerVerbindung Encoder–Drive gestörtCN2 prüfenKabel oder Encoder ersetzenA.24ErdschlussU/V/W gegen PE leitendIsolationsmessungKabel/Motor prüfenA.30RegenerationsfehlerBremswiderstand überlastetWiderstand messenWert und Anschluss prüfenA.31ÜberschwindigkeitGeschwindigkeit zu hochTachorückmeldung prüfenSollwert senkenA.32ÜberstromIGBT oder Motor-KurzschlussPhasen prüfenTransistor-Modul ersetzenA.33ÜberspannungRückspeisung im NetzZwischenkreis messenNetzqualität prüfenA.46Motortemperatur zu hochThermoschalter geöffnetThermosignal messenKühlung prüfenA.50Überlast 1Dauerhafte ÜberstrombelastungMotorstrom prüfenMechanik prüfen, Parameter anpassenTypische AnwendungenCNC-Bearbeitungszentren (X/Y/Z-Achsen)Handling- und RoboterachsenWerkzeugmaschinen mit 200 V-Servomotoren (Serie SGM, SGMP)Automatisierungsantriebe in FertigungsstraßenService-HinweiseLüfter und Kühlkörper regelmäßig reinigenElkos nach Betriebsstunden (5–7 Jahre) prüfen und vorsorglich ersetzenParameter über CN1 sichern, vor Service Backup erstellenIsolationsprüfung (Megger) nur im ausgebauten Zustand durchführenErdung niederohmig ausführen, EMV-gerechte Verdrahtung beachtenReparaturbeschreibungEingangsprüfung: Sichtprüfung auf Ruß, Korrosion und Lötstellen; Messung der Zwischenkreisspannung; Kontrolle der SicherungenDemontage & Reinigung: Ausbau der Elektronik, Entfernung von Staub, Fett und Spänen; Reinigung der Kühlrippen und LüfterAnalyse: Prüfung der IGBT-Module, Gate-Treiber, Kondensatoren und Steuersektionen; Fehlersimulation über Test-InterfaceInstandsetzung: Austausch defekter Leistungstransistoren, Kondensatoren und Treiber; Neuverlöten kritischer PunktePrüfung & Belastungstest: Funktionstest am Prüfstand mit Referenzmotor; Überwachung von Strom, Temperatur und Ripple; Testlauf mit externer BremseLangzeittest & Abschluss: Dauerlauf über mehrere Stunden unter Last, Temperaturverhalten protokollieren; Abschlussbericht und Funktionsfreigabe
