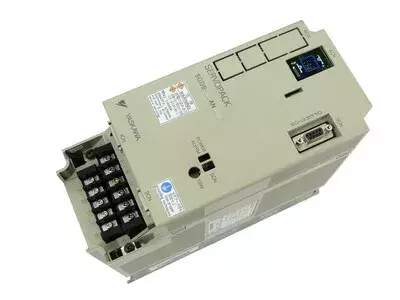

Reparatur für Yaskawa SGDB-10AN-P

Servopack

Id: 5230

Kaufen	Nicht verfügbar
Reparatur	650,00 €
Austausch	Nicht verfügbar

Preis: exkl. USt.
inkl. USt
Versandkosten werden extra berechnet

Verfügbarkeit	Lagerbestand

Zahlungsmöglichkeiten:

SERVO DRIVE SODICK

Zur Information

Wir bieten für das angezeigte Gerät Verkauf, Austausch und Reparatur zur Auswahl an.
Die Preise für Servo/Spindle Drives Power Supplies sind Standard Preise für Standartreparaturen.
Geräte im Verkauf oder Austausch wurden präventiv in unserer Werkstatt überholt.

Erfahren Sie mehr darüber...

Ausführliche Informationen zur Yaskawa SGDB Servopacks

Zur besseren Qualitätskontrolle haben wir mehrere Testplätze für Yaskawa Geräte im Einsatz.

Unsere aktuelle Broschüre über industrypart GmbH finden Sie im Download Bereich.

Mehr über Yaskawa Geräte

We offer serial repairs for this product series

Repair of many electronic assemblies according to standardized repair procedures with documentation.
A larger repair capacity is possible for the same or similar orders
Target group: machine manufacturers, service companies and distributors

Access to years of experience, specialists and equipment. Find out more about our series repairs

Übersicht

Der Yaskawa SGDB-10AN ist ein Servoverstärker der Σ-Serie (SGDB-Serie) für 200-V-Servomotoren im Leistungsbereich 0,85 kW. Die Variante AN kombiniert die Standard-200-V-Versorgung („A“) mit dem digitalen MECHATROLINK-Kommandointerface („N“). Das Gerät wird häufig in CNC-Werkzeugmaschinen, präzisen Automatisierungsachsen und Handlingsystemen eingesetzt, bei denen hohe Zuverlässigkeit und digitale Buskommunikation gefordert sind.

Übersicht

Gerätekategorie: AC-Servoverstärker (Servopack)
Serie: SGDB (Σ-Serie)
Bauweise: robust, lüfterlos/konvektionsgekühlt, servicefreundlich

Modellbezeichnung

SGDB – Yaskawa Σ-Servopack
10 – Leistungsgröße ca. 1,0 kW (0,85 kW tatsächliche Nennleistung laut Typenschild)
A – 200-V-Versorgung, Standardvariante
N – MECHATROLINK-Kommandoschnittstelle (digitaler Feldbus)
Y11 – zusätzliche Werksoption / Modifikationscode (Firmware-/Hardware-Sonderversion)

Technische Daten

Merkmal	Wert
Eingangsspannung	3~ 200–230 V AC
Netzfrequenz	50/60 Hz
Eingangsstrom	8,0 A
Ausgangsspannung	0–230 V AC
Ausgangsstrom	7,1 A
Ausgangsleistung	0,85 kW (1.14 HP)
Phasen	3
Interface	MECHATROLINK (N-Type)
Kühlung	Konvektionskühlung (IP1X)
Gewicht/Abmessung	n. v.

Anschlüsse & Schnittstellen

L1 / L2 / L3 – Dreiphasiger AC-Netzeingang
U / V / W – Motorausgang für Sigma-Motoren der 1-kW-Klasse
CN1 – Steuersignale (Enable, Alarm, I/O, Referenzsignale)
CN2 – Encoderanschluss (Inkrementalgeber)
MECHATROLINK-Port – digitale Buskommunikation
BR+ / BR– – Bremswiderstand
PE – Schutzleiteranschluss
LED-/7-Segmentanzeige – Status-/Fehlerdiagnose

Steuerplatine / Baugruppen

Art (DE)	Bezeichnung auf Platine	Menge	Bemerkung
Steuerplatine	SGDB-CAN(A/Y1) – Variantencode	1	Steuerlogik + MECHATROLINK-Businterface
Leistungsteil	n. v.	1	IGBT-Leistungsmodul, Treiber, Gleichrichter

Steuerplatine / Baugruppen

(Exact Board Names können bei Bedarf nach Platinenfoto ergänzt werden.)

Alarme & Troubleshooting

Code	Bezeichnung	Typischer Befund	Prüfung	Abhilfe
A.10	Überstrom / Überhitzung	Kurzschluss U/V/W, IGBT defekt	Isolation, IGBT-Test	Leistungsteil reparieren
A.30	Regenerationsfehler	RB offen/defekt	RB-Schaltung prüfen	Widerstand anschließen/ersetzen
A.32	Regenerationsüberlast	RB zu klein oder häufiges Stoppen	Reg-Energie messen	Größeren RB einsetzen
A.40	Überspannung	Netz zu hoch / zu starke Rekuperation	Eingangsspannung prüfen	Versorgung stabilisieren
A.41	Unterspannung	Versorgungseinbruch	Netzlast messen	Zuleitung / Trafo prüfen
A.51	Overspeed	Encoderfehler oder Phasenfolge falsch	Encoder testen, U-V-W prüfen	Verkabelung korrigieren
A.71	Kurzzeitige Überlast	Blockade/hohe Stoßmomente	Mechanik prüfen	Last reduzieren
A.72	Dauerüberlast	Achsprofil zu aggressiv	Strom-/Temperaturverlauf	Profil entschärfen
A.81	Encoder Backup Error	Absolutdaten verloren	Batterie/Kabel	Batterie erneuern, Referenzfahrt
A.84	Encoder Data Error	Encoder beschädigt / Signalfehler	Scope, Kabel prüfen	Encoder ersetzen
A.b3	Current Detection Error	Stromsensorfehler	Sensor/Treiber prüfen	Reparatur Steuer-/Leistungsteil

Typische Anwendungen

CNC-Vorschub- und Positionierachsen
Automatisierte Fertigungssysteme
Handling- und Transfermodule
Robotik-Nebenachsen
Maschinen mit digitalem Busbetrieb (MECHATROLINK)

Service-Hinweise

Lüftungsschlitze sauber halten
Elkos / Leistungselektronik nach Betriebsjahren prüfen bzw. vorbeugend tauschen
MECHATROLINK-Bus korrekt terminieren und schirmen
Erdung niederohmig verbinden
Encoderleitungen getrennt von Leistungskabeln führen
Parameter & Buskonfiguration dokumentieren
Keine Meggermessungen an Steuer-/Busleitungen durchführen

Reparaturbeschreibung

Eingangsprüfung: Sichtprüfung, Isolationsmessung, Buskommunikationstest, DC-Busmessung
Demontage & Reinigung: Gerät entfernen, Staub/Öl beseitigen, Wärmeleitpads ersetzen
Analyse: Steuerplatine SGDB-CAN(A/Y1) prüfen, Optokoppler, Spannungsregler, Businterface, Leistungstransistoren testen
Instandsetzung: Austausch defekter Bauteile (IGBT, Gleichrichter, Elkos, Treiber-ICs), Rework von Lötstellen
Funktionsprüfung: Testlauf mit 1-kW-Motor, Monitoring von Strom, Temperatur, Regenerationsenergie und Buskommunikation
Langzeittest: Mehrstündiger Belastungstest unter realen Lastprofilen, Abschlussprotokoll erstellen
