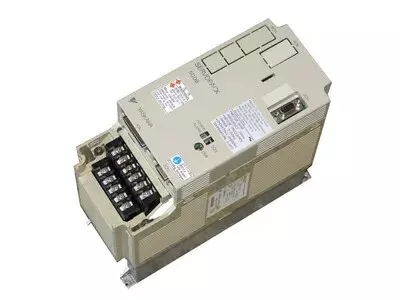

Reparatur für Yaskawa SGDB-10ADG-PY8

Servopack

Id: 5215

Kaufen	Nicht verfügbar
Reparatur	650,00 €
Austausch	Nicht verfügbar

Technisches Datenblatt (*)

Hersteller	Yaskawa
Typ	Servopack
Modell	SGDB-10ADG-PY8
Ausgangsfrequenz	0-300Hz
Frequenz	200Hz
Temperatur	0-55°C

* Hinweis: Die angegebenen Datenblattwerte können vom tatsächlichen Gerät abweichen.

Preis: exkl. USt.
inkl. USt
Versandkosten werden extra berechnet

Verfügbarkeit	Lagerbestand

Zahlungsmöglichkeiten:

DRIVE 1.0KW 200W X AXIS

Zur Information

Wir bieten für das angezeigte Gerät Verkauf, Austausch und Reparatur zur Auswahl an.
Die Preise für Servo/Spindle Drives Power Supplies sind Standard Preise für Standartreparaturen.
Geräte im Verkauf oder Austausch wurden präventiv in unserer Werkstatt überholt.

Erfahren Sie mehr darüber...

Ausführliche Informationen zur Yaskawa SGDB Servopacks

Zur besseren Qualitätskontrolle haben wir mehrere Testplätze für Yaskawa Geräte im Einsatz.

Unsere aktuelle Broschüre über industrypart GmbH finden Sie im Download Bereich.

Mehr über Yaskawa Geräte

We offer serial repairs for this product series

Repair of many electronic assemblies according to standardized repair procedures with documentation.
A larger repair capacity is possible for the same or similar orders
Target group: machine manufacturers, service companies and distributors

Access to years of experience, specialists and equipment. Find out more about our series repairs

1. Übersicht

Bewährter Yaskawa-Servoverstärker der SGDB-Serie, entwickelt für präzise Steuerung von Sigma-Motoren. Bekannt für seine Langlebigkeit, hohe Regelgüte und einfache Integration in CNC-Maschinen. Häufig eingesetzt in Werkzeugmaschinen der 1990er- und 2000er-Jahre.
- Gerätekategorie: AC-Servoverstärker (Servopack)
- Serie/Klasse: SGDB (200-V-Klasse)
- Bauweise: Kompakte Leistungseinheit mit Lüftung, modular aufgebaut, servicefreundlich

2. Modellbezeichnung

SGDB = Yaskawa Servopack für Sigma-Servomotoren
10 = Nennleistung ca. 0,85 kW
A = Standardausführung (200 V)
D = Digitale Steuerung / Standard-Typ
G = Grundversion mit analoger Schnittstelle

3. Technische Daten

Merkmal	Wert
Eingangsspannung	3~ 200–230 V AC, 50/60 Hz
Eingangsstrom	8,0 A
Ausgangsspannung	3~ 0–230 V AC
Ausgangsstrom	7,1 A
Ausgangsleistung	0,85 kW (1,14 HP)
Kühlung	Konvektions-/Zwangsbelüftung
Phasen	3
Gewicht/Abmessung	n. v.

4. Anschlüsse & Schnittstellen

L1, L2, L3: Netzeingang 3~ AC 200–230 V
U, V, W: Motorausgang (z. B. zu SGM-08V316S)
CN1: Steuer- und Signalschnittstelle (Ein-/Ausgänge, Referenzsignale, Alarmkontakte)
CN2: Encoderanschluss (Inkrementalgeber TRD-Y2048)
BR+ / BR–: Anschluss Bremswiderstand
PE: Erdungsanschluss, niederohmig verbinden
LED-Anzeige / 7-Segment-Display: Status- und Fehlercodes (A.xx, b.xx, F.xx etc.)

5. Steuerplatine / Baugruppen

Name	Bezeichnung auf Platine	Menge	Sonstiges
Steuerplatine	SGDB-CAD*	1	Hauptcontroller-Board
Leistungsteil	Unterteil 10	1	Integriertes IPM-/IGBT-Modul mit Treiberstufe

6. Alarme & Troubleshooting

Code	Bezeichnung	Typischer Befund	Prüfung	Abhilfe
A.10	Überstrom / Überhitzung	Kurzschluss U/V/W, IGBT-Defekt, Kühlkörper überhitzt	Motorleitungen, IGBT, Thermoschalter prüfen	Servopack reparieren, Kühlung prüfen
A.30	Regenerationsfehler	Bremswiderstand offen oder Regentransistor defekt	RB-Kreis prüfen	Widerstand anschließen, Transistor prüfen
A.32	Regenerationsüberlast	Zu häufiges Abbremsen, RB überlastet	Regenerationslast überwachen	Zyklus ändern oder größeren Widerstand verwenden
A.40	Überspannung	DC-Bus > 420 V	Netzspannung messen	Netzversorgung stabilisieren
A.41	Unterspannung	DC-Bus < 170 V	Spannungsversorgung messen	Versorgung verbessern, Zuleitung prüfen
A.51	Overspeed	Drehzahl > Sollwert / falsche Phasenfolge	Encoder und Phasenfolge prüfen	Encoder/Verkabelung prüfen
A.71	Überlast (Momentan)	Überstrom kurzzeitig > 300 %	Stromverlauf prüfen	Mechanik prüfen, Parameter anpassen
A.72	Überlast (Dauer)	Dauerhafte Überlastung	Strom/Temperaturverlauf messen	Belastung reduzieren, Motor prüfen
A.81	Encoder-Backupfehler	Verlust Absolutdaten (optional)	Batterie / Versorgung prüfen	Batterie tauschen, Referenzfahrt
A.84	Encoder-Datenfehler	Signal inkonsistent, Lager- oder Feuchtigkeitsschaden	Encoderleitung, Signalform	Encoder ersetzen, Reinigung
A.b3	Stromerfassungsfehler	Motor getrennt oder Stromsensor defekt	Phasenprüfung, Sensorcheck	Leitungen prüfen, Board reparieren

7. Typische Anwendungen

CNC-Werkzeugmaschinen (Fräsen, Drehen)
Positionierachsen in Industrierobotern
Zuführ- und Schlittenantriebe
Maschinen mit mittlerer Trägheit und 750 W–1 kW Achsleistung

8. Service-Hinweise

Lüftung & Kühlung: Regelmäßig reinigen, Staub entfernen
Elkos & IGBT: Nach mehreren Betriebsjahren präventiv ersetzen
Klemmen & Steckverbinder: Auf Korrosion und festen Sitz prüfen
Parameter-Backup: Vor Wartung sichern, nach Instandsetzung wiederherstellen
Erdung: Immer niederohmig an zentralen Punkt führen
Keine Megger-Messung: Hochspannungsprüfung nur nach Herstellerangaben

9. Reparaturbeschreibung

Eingangsprüfung: Sichtkontrolle, Isolationstest, Spannungsmessung DC-Zwischenkreis, Kontrolle auf Kurzschluss im Leistungsteil
Demontage & Reinigung: Zerlegen der Einheit, Reinigung der Kühlflächen und Platinen, Austausch der Wärmeleitpads
Analyse: Prüfung von Leistungstransistoren, Kondensatoren, Gate-Treibern und Steuerplatine SGDB-CAD*
Instandsetzung: Austausch defekter Leistungselemente, Nachlöten von Lötstellen, präventiver Austausch kritischer Elkos und Lüfter
Prüfung & Belastungstest: Test mit Referenzmotor (z. B. SGM-08V316S), Überwachung von Strom, Temperatur und Alarmreaktionen
Langzeittest & Abschluss: Mehrstündiger Probelauf unter Volllast, Dokumentation der Messwerte und Erstellen eines Prüfprotokolls
