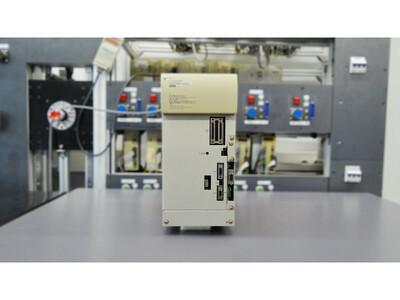

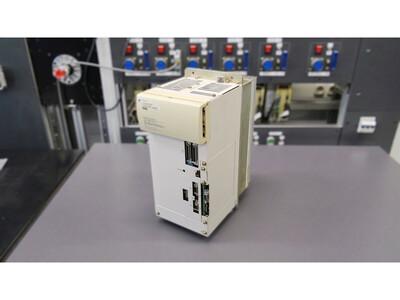

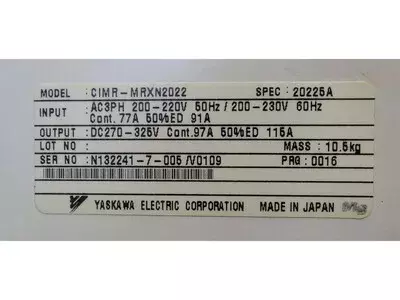

ÜbersichtBewährter Yaskawa Converter der MX-N Serie für CNC-Maschinen. Dieses Netzteil stellt eine stabile DC-Zwischenkreisspannung für nachgeschaltete Servo- und Spindelverstärker bereit und ist für den industriellen Dauerbetrieb ausgelegt. Robuste Bauweise, zuverlässige Leistung und servicefreundliches Design – bewährt seit jeher im Maschinenbau.ÜbersichtGerätekategorie/Rolle: Converter / Netzteil (DC-Zwischenkreisversorgung)Serie/Klasse: Yaskawa MX-N, 200-V-KlasseBauweise: extern gekühlt, leistungsstark, servicefreundlichModellbezeichnungCIMR = Yaskawa Inverter / Converter PlattformMRX = Converter der MX-SerieN = Generation / Ausführung MX-N2022 = Leistungsgröße (22-kW-Klasse)Technische DatenMerkmalWertEingangsspannung3AC 200–220 V, 50 Hz / 200–230 V, 60 HzEingangsstrom77 A (Dauer), 91 A (50 % ED)AusgangsspannungDC 270–325 VAusgangsstrom97 A (Dauer), 115 A (50 % ED)KühlungZwangsbelüftungGewichtca. 10,5 kgAbmessungenn. v.Anschlüsse & SchnittstellenL1 / L2 / L3: Netzanschluss AC-EingangP / N: DC-Zwischenkreis-Ausgang zu Inverter/Servo UnitsPE: Schutzleiteranschluss (niederohmig ausführen)CN: Steuer- und ÜberwachungssignaleLED-Anzeige: Status- und AlarmanzeigeSteuerplatine / BaugruppenLeistungsplatine (Gleichrichter- und Zwischenkreisstufe)DC-Link KondensatorbankVorlade- und SchutzschaltungSteuer- und ÜberwachungsplatineLüftereinheitAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe02EEPROM data errorSpeicherfehlerVersorgung prüfenSteuerplatine instand setzen10OvercurrentKurzschluss, Leistungsteil defektDC-Link prüfenLeistungsteil reparieren40OvervoltageRekuperation zu hochBremskreis prüfenBremswiderstand prüfen41UndervoltageNetzspannung instabilNetz messenEinspeisung prüfen48Regeneration errorÜberlast im BremskreisRegenerationslast prüfenBremswiderstand anpassen64Over-voltageDC-Zwischenkreis zu hochSpannung messenUrsache beseitigen65Low-voltageUnterspannung DC-BusNetz & Elkos prüfenKondensatoren tauschen66Initial charge errorVorladeschaltung fehlerhaftWiderstände prüfenReparatur Vorladekreis117Internal cooling fan errorLüfter stehtLüfter prüfenLüfter ersetzen122Heat sink overheatKühlung unzureichendLuftführung prüfenReinigung / LüftertauschTypische AnwendungenCNC-BearbeitungszentrenDrehmaschinen und FräsmaschinenMaschinen mit Yaskawa SGDK / MX-N Servo- und SpindelantriebenMehrachsige ProduktionsanlagenService-HinweiseLüfter und Kühlkanäle regelmäßig reinigenDC-Link Kondensatoren präventiv prüfen und tauschenSchraubklemmen regelmäßig nachziehenKeine Isolationsmessung (Megger) am eingebauten Gerät durchführenVor Arbeiten vollständige Entladung des DC-Zwischenkreises sicherstellenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Messung AC-Eingang und DC-Zwischenkreis, Prüfung auf KurzschlussDemontage & Reinigung: Ausbau der Baugruppen, gründliche Innenreinigung, Entfernung von Staub und AblagerungenAnalyse: Prüfung der Leistungshalbleiter, Vorladewiderstände, Kondensatoren, Steuerplatinen und LüfterInstandsetzung: Austausch defekter Baugruppen, präventiver Ersatz von Elkos und Lüftern, Nacharbeit von LötstellenPrüfung & Belastungstest: Testlauf unter Last mit angeschlossenen Servo-/Spindelmodulen, Überwachung von Spannung, Strom und TemperaturLangzeittest & Abschluss: Dauerlauf im Prüfstandbetrieb, Protokollierung aller Messwerte und Freigabe für den Wiedereinsatz
