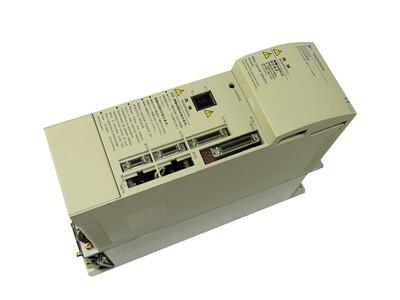

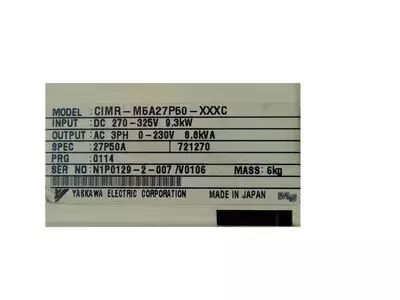

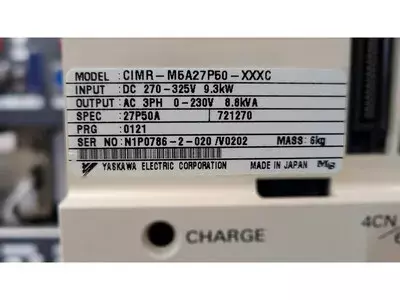

ÜbersichtDer Yaskawa CIMR-M5A27P5 ist ein leistungsstarker Inverter der M5A-Serie. Er dient zur Umwandlung der DC-Zwischenkreisspannung in eine präzise geregelte dreiphasige Ausgangsspannung für Spindel- oder Servomotoren. Mit seinem bewährten Design und seiner hohen Zuverlässigkeit ist er besonders geeignet für den Einsatz in CNC-Maschinen, Fräs- und Drehzentren sowie anderen Hochleistungsanwendungen.ÜbersichtGerätekategorie/Rolle: Inverter Unit (Wechselrichter für Spindel- oder Servo-Antrieb)Serie/Klasse: M5A-Serie, 200-V-KlasseBauweise: Kompakt, zwangsbelüftet, wartungsfreundlichModellbezeichnungCIMR = Converter Inverter Module, Yaskawa-BezeichnungM5A = M5A-Serie (Varispeed M5)27P5 = 7,5-kW-Klasse (Leistungsgröße)XXXC = Variantenkennung (Schnittstellen- oder Optionsausführung)Technische DatenMerkmalWertEingangsspannungDC 270–325 VEingangsleistung9,3 kWAusgangsspannungAC 3-Phasen 0–230 VAusgangsleistung8,8 kVAAusgangsstromn. v.Frequenzbereich0–400 HzKühlungZwangsbelüftungGewicht6 kgHerstellerYaskawa Electric Corporation – Made in JapanSoftwarestandPRG: 0121SeriennummerBeispiel: N1P0786-2-020/V0202Anschlüsse & SchnittstellenDC+ / DC-: Eingang vom Zwischenkreis (270–325 V DC)U/V/W: Motorausgänge (AC 3-Phasen, 0–230 V)CN1 / CN2: Steuer- und RückmeldeschnittstellenPE: Schutzleiter, niederohmig und großflächig anschließenLüfteranschluss: integrierter Lüfter, gesteuert über interne ThermoschutzschaltungAnzeige: LED-Statusanzeigen und DiagnoseschnittstelleSteuerplatine / BaugruppenArtBezeichnung auf PlatineModellbezeichnungMengeSteuerplatine1PCBYPHT31147-1x1Leistungsplatine2PCBYPCT21138-1B1Kommunikationsplatine3PCBYPHT31150-xC1Leistungsteil–Leistungsteil 7,5K1Alarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe2EEPROM/Flash ErrorParameter- oder Speicherdaten beschädigtReset durchführenEEPROM neu beschreiben3Main Circuit ErrorStrommessung im Zwischenkreis fehlerhaftZwischenkreis prüfenSteuer-/Leistungsplatine überprüfen4Parameter ErrorUngültige oder unzulässige ParameterSoftware prüfenParameter neu einspielen16Überstrom (Short Circuit)Kurzschluss an U/V/W oder defektes IPMIsolationsprüfung durchführenLeitung/Modul ersetzen17ErdschlussKurzschluss gegen PEIsolation messenFehlerhafte Leitung ersetzen33ÜberspannungDC > 325 VDC-Spannung messenVersorgung prüfen41UnterspannungDC < 270 VNetzversorgung prüfenVersorgung stabilisieren45Fan StopLüfterausfall oder blockiertSichtprüfungLüfter ersetzen46OverheatKühlkörperübertemperatur > 80 °CTemperatur messenLüfter oder Kühlung verbessern50ÜberlastLangzeitüberlastungMotorstrom prüfenLast reduzieren64DC OvervoltageZwischenkreis überhöhtMessung prüfenSpannung senken65DC UndervoltageSpannungsabfall im DC-KreisVersorgung messenNetzversorgung prüfen81OverspeedMotor über Soll-DrehzahlFeedback prüfenParameter anpassen88WatchdogCPU-/KommunikationsfehlerReset durchführenSteuerplatine prüfen/tauschenTypische AnwendungenCNC-Dreh- und FräszentrenSpindelantriebe in WerkzeugmaschinenServo-/Motorsteuerung mit Gleichstrom-ZwischenkreisHochpräzise Fertigung mit variabler DrehzahlService-HinweiseLüfter regelmäßig reinigen und Lager prüfenKondensatoren alle 8–10 Jahre präventiv tauschenLeistungsmodule (IPM) und Lötstellen prüfenKeine Isolationsmessung im eingebauten Zustand durchführenParameter und Softwarestand sichernErdung großflächig und niederohmig ausführenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Messung DC-Spannung, Prüfung auf Kurzschluss oder IsolationsfehlerDemontage & Reinigung: Ausbau und gründliche Reinigung der Baugruppen, Austausch der Wärmeleitpaste, LüfterprüfungAnalyse: Messung der Leistungsplatine (IPM, Dioden, Treiber), Prüfung der Steuerplatine und der KommunikationsschnittstellenInstandsetzung: Austausch defekter Komponenten (Leistungsmodul, Steuerplatine, Lüfter), Nachlöten thermisch belasteter PunktePrüfung & Belastungstest: Testlauf mit Lastmotor, Überwachung von Temperatur, Strom, Spannung und AlarmverhaltenLangzeittest & Abschluss: Dauerlauf über mehrere Stunden, Messprotokoll und Freigabe für Wiedereinbau
