We can repair following CACR-SR--BE AC Servo Drive Servopacks:
CACR-SR05BE or CACRSR05BE
CACR-SR05BE12F or CACRSR05BE12F
CACR-SR05BE12G or CACRSR05BE12G
CACR-SR05BE12G-E or CACR-SR05BE12GE
CACR-SR05BE13D or CACRSR05BE13D
CACR-SR05BE13S or CACRSR05BE13S
CACR-SR07BE or CACRSR07BE
CACR-SR07BE12M or CACRSR07BE12M
CACR-SR10BE or CACRSR10BE
CACR-SR10BE12F or CACRSR10BE12F
CACR-SR10BE12F-E or CACR-SR10BE12FE
CACR-SR10BE12G or CACRSR10BE12G
CACR-SR10BE12G-E or CACRSR10BE12G-E
CACR-SR10BE12M or CACRSR10BE12M
CACR-SR10BE13S or CACRSR10BE13S
CACR-SR15BE or CACRSR15BE
CACR-SR15BE12F or CACRSR15BE12F
CACR-SR15BE12G or CACRSR15BE12G
CACR-SR15BE12G-E or CACR-SR15BE12GE
CACR-SR15BE12M or CACRSR15BE12M
CACR-SR15BE13D or CACRSR15BE13D
CACR-SR15BE13S or CACRSR15BE13S
CACR-SR20BE or CACRSR20BE
CACR-SR20BE12F or CACRSR20BE12F
CACR-SR20BE12F-E or CACR-SR20BE12FE
CACR-SR20BE12G or CACRSR20BE12G
CACR-SR20BE12G-E or CACR-SR20BE12GE
CACR-SR20BE12M or CACRSR20BE12M
CACR-SR20BE13D or CACRSR20BE13D
CACR-SR30BE or CACRSR30BE
CACR-SR30BE12F or CACRSR30BE12F
CACR-SR30BE12F-E or CACR-SR30BE12FE

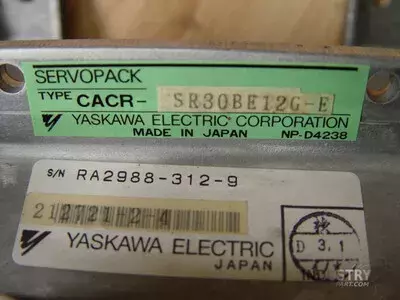

CACR-SR30BE12G or CACRSR30BE12G
CACR-SR30BE12G-E or CACR-SR30BE12GE
CACR-SR30BE12M or CACRSR30BE12M
CACR-SR30BE12M-E or CACR-SR30BE12ME
CACR-SR30BE13D or CACRSR30BE13D
CACR-SR30BE13S or CACRSR30BE13S
CACR-SR30BE13S-E or CACR-SR30BE13SE
CACR-SR44BE or CACRSR44BE
CACR-SR44BE12F or CACRSR44BE12F
CACR-SR44BE12G or CACRSR44BE12G
CACR-SR44BE12G-E or CACR-SR44BE12GE
CACR-SR44BE12M or CACRSR44BE12M
CACR-SR44BE12M-E or CACR-SR44BE12ME
CACR-SR44BE13D or CACRSR44BE13D
CACR-SR60BE or CACRSR60BE
CACR-SR60BE12M or CACR-SR60BE12M
CACR-SR60BE12M-E or CACR-SR60BE12ME
The composition of the units -Yaskawa repair- we can, see here: www.industrypart.com-Yaskawa Service
Zur Information
- Wir bieten für das angezeigte Gerät Verkauf, Austausch und Reparatur zur Auswahl an.
- Die Preise für Servo/Spindle Drives Power Supplies sind Standard Preise für Standartreparaturen.
- Geräte im Verkauf oder Austausch wurden präventiv in unserer Werkstatt überholt.
Erfahren Sie mehr darüber...
Ausführliche Informationen zur Yaskawa CACR Servopacks
Zur besseren Qualitätskontrolle haben wir mehrere Testplätze für Yaskawa Geräte im Einsatz.

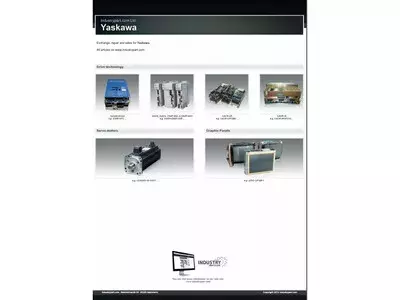

Unsere aktuelle Broschüre über industrypart GmbH finden Sie im Download Bereich.
We offer serial repairs for this product series
- Repair of many electronic assemblies according to standardized repair procedures with documentation.
- A larger repair capacity is possible for the same or similar orders
- Target group: machine manufacturers, service companies and distributors
Access to years of experience, specialists and equipment.
Find out more about our series repairs
Beschreibung
Das Yaskawa SGDM-15DN ist ein AC-Servoverstärker der Sigma-II-Serie für 400-V-Servoanwendungen im Leistungsbereich bis 1,5 kW. Die SGDM-Baureihe basiert technisch auf der SGDH-Plattform, wodurch Alarme und Troubleshooting vollständig mit der SGDH-Serie kompatibel sind. Das Gerät ist für präzise Achsregelung, hohe Dynamik und zuverlässigen Dauerbetrieb in industriellen Automatisierungsumgebungen ausgelegt.
Übersicht
- Gerätekategorie: AC Servoverstärker (Servopack)
- Serie/Klasse: Sigma-II (SGDM), 400-V-Klasse
- Leistungsklasse: 1,5 kW
- Bauweise: kompakt, zwangsbelüftet, IP1X
Modellbezeichnung
- SGDM = Yaskawa Sigma-II Servopack (Kompaktserie)
- 15 = Leistungsstufe 1,5 kW
- D = 400-V-Klasse
- N = Interface-/Ausführungsvariante
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller | Yaskawa Electric Corporation |
| Eingangsspannung | 3 Ph 380–480 V AC, 50/60 Hz |
| Eingangsstrom | 4,8 A |
| Ausgangsspannung | 3 Ph 0–480 V AC, 0–300 Hz |
| Ausgangsstrom | 5,4 A |
| Ausgangsleistung | 1,5 kW |
| Umgebungstemperatur | 0–55 °C |
| Kühlung | Zwangsbelüftung |
| Schutzart | IP1X |
| Gewicht / Abmessung | n. v. |
Anschlüsse & Schnittstellen
- L1 / L2 / L3 – 3-Phasen-Netzeingang 380–480 V
- U / V / W – Motorausgänge
- B1 / B2 / B3 – Bremswiderstand / Regeneration
- CN1 – Steuer- und I/O-Schnittstelle (24 V DC)
- CN2 – Encoderanschluss
- CN3 – RS-232C / Parametrierung (SigmaWin+)
- LED-Anzeige – Status- und Alarmcodes
Steuerplatine / Baugruppen
| Baugruppe | Beschreibung | Menge |
|---|
| Steuerplatine | Regelung, Logik und Kommunikation | 1 |
| Leistungsplatine | Endstufe für 400-V-Leistungsklasse | 1 |
| Zwischenkreis | Kondensatoren / Energiepuffer | 1 |
| Leistungsteil | Kompaktes Leistungsteil mit Kühlkörper | 1 |
Alarme & Troubleshooting
| Code | Bezeichnung | Typischer Befund | Prüfung | Abhilfe |
|---|
| A.02 | Parameter Breakdown | EEPROM-Daten fehlerhaft | Initialisierung (Fn005) | Parameter neu laden |
| A.05 | Combination Error | Motor/Drive nicht kompatibel | Motortyp prüfen | Passenden Motor verwenden |
| A.10 | Overcurrent / Overheat | Überstrom oder Übertemperatur | U/V/W, Last prüfen | Leistungsteil prüfen |
| A.30 | Regeneration Error | Fehler im Regenerationspfad | RB-Schaltung prüfen | Drive instandsetzen |
| A.32 | Regenerative Overload | Rückspeisung zu hoch | Lastprofil prüfen | Last reduzieren |
| A.40 | Overvoltage | Zwischenkreisspannung zu hoch | Netzspannung messen | Versorgung prüfen |
| A.41 | Undervoltage | Versorgung zu niedrig | Eingang prüfen | Netz stabilisieren |
| A.51 | Overspeed | Encoder- oder Phasenfehler | Encoder prüfen | Verkabelung korrigieren |
| A.71 | Overload 1 | Kurzzeitige Überlast | Stromverlauf prüfen | Mechanik prüfen |
| A.C9 | Encoder Comm Error | Encoderkommunikation gestört | Kabel / Schirmung prüfen | Kabel ersetzen |
Typische Anwendungen
- CNC-Achsen im 400-V-Leistungsbereich bis 1,5 kW
- Automatisierungs- und Handlingsysteme
- Positionierachsen mit höherer Zwischenkreisspannung
- Sondermaschinen und industrielle Fertigung
Service-Hinweise
- Parameter vor Service sichern
- Encoder- und Motorleitungen regelmäßig prüfen
- Lüfter und Kühlkanäle sauber halten
- Keine Isolationsmessung (Megger) im eingebauten Zustand
- Bei Überstrom- oder Regenerationsalarmen immer Mechanik und Rampen prüfen
Reparaturbeschreibung
- Eingangsprüfung: Sichtkontrolle, Messung der Netz- und Zwischenkreisspannung, Kurzschlussprüfung an U/V/W
- Demontage & Reinigung: Öffnen des Gehäuses, Reinigung der Platinen, Kontrolle der Kühlflächen
- Analyse: Prüfung der Leistungsstufe, Kondensatoren, Strommessung und Steuerlogik
- Instandsetzung: Austausch defekter Leistungskomponenten und gealterter Bauteile
- Prüfung & Belastungstest: Testlauf mit Referenzmotor, Überwachung von Strom und Temperatur
- Langzeittest & Abschluss: Dauerlauf unter Last, Dokumentation der Messergebnisse
