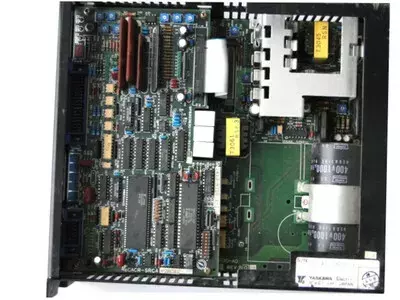

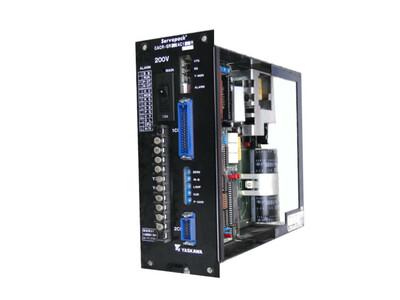

We can repair following Yaskawa Servo Drive Units:
CACR-SR..AC CACR-SR..AE Servopack Yaskawa
CACR-SR01AC1FR AC Drive Servopack Yaskawa
CACR-SR07AC1ER AC Drive Servopack Yaskawa
CACR-SR02AC2ER AC Drive Servopack Yaskawa
CACR-SR05AC1ER AC Drive Servopack Yaskawa
CACR-SR03AC1ER AC Drive Servopack Yaskawa
CACR-SR07AC1ESY35 AC Drive Servopack Yaskawa
CACR-SR07AC1FR AC Drive Servopack Yaskawa
CACR-SR07AC2ER AC Drive Servopack Yaskawa
CACR-SR07AC2ER Servopack Drive Servopack Yaskawa
CACR-SR03AC2ER Servopack Drive Servopack Yaskawa
CACR-SR02AC2ER Servopack Drive Servopack Yaskawa
CACR-SR01AC2ER Servopack Drive Servopack Yaskawa
CACR-SR05AC2ER Servopack Drive Servopack Yaskawa
CACR-SRA5AC2ER Servopack Drive Servopack Yaskawa
CACR-SR07AC1ER Servopack Drive Servopack Yaskawa
CACR-SR03AC1ER Servopack Drive Servopack Yaskawa
CACR-SR01AC1ER Servopack Drive Servopack Yaskawa
CACR-SR05AC1ER Servopack Drive Servopack Yaskawa
CACR-SRA5AC1ER Servopack Drive Servopack Yaskawa
CACR-SR02AC1ER ServopackPACK / Servopack Drive Servopack Yaskawa
CACR-SR07AC1ER AC Drive Servopack Yaskawa
CACR-SR01E1FR AC Drive Servopack Yaskawa
CACR-SR07AE1ER AC Drive Servopack Yaskawa
CACR-SR02AE2ER AC Drive Servopack Yaskawa
CACR-SR05AE1ER AC Drive Servopack Yaskawa
CACR-SR03AE1ER AC Drive Servopack Yaskawa
CACR-SR07AE1ESY35 AC Drive Servopack Yaskawa
CACR-SR07AE1FR AC Drive Servopack Yaskawa
CACR-SR07AE2ER AC Drive Servopack Yaskawa
CACR-SR07AE2ER Servopack Drive Servopack Yaskawa
CACR-SR03AE2ER Servopack Drive Servopack Yaskawa
CACR-SR02AE2ER Servopack Drive Servopack Yaskawa
CACR-SR01AE2ER Servopack Drive Servopack Yaskawa
CACR-SR05AE2ER Servopack Drive Servopack Yaskawa
CACR-SRA5AE2ER Servopack Drive Servopack Yaskawa
CACR-SR07AE1ER Servopack Drive Servopack Yaskawa
CACR-SR03AE1ER Servopack Drive Servopack Yaskawa
CACR-SR01AE1ER Servopack Drive Servopack Yaskawa
CACR-SR05AE1ER Servopack Drive Servopack Yaskawa
CACR-SRA5AE1ER Servopack Drive Servopack Yaskawa
CACR-SR02AE1ER ServopackPACK / Servopack Drive Servopack Yaskawa
CACR-SR07AE1ER AC Drive Servopack Yaskawa
The composition of the units -Yaskawa repair- we can, see here: www.industrypart.com-Yaskawa Service
Zur Information
- Wir bieten für das angezeigte Gerät Verkauf, Austausch und Reparatur zur Auswahl an.
- Die Preise für Servo/Spindle Drives Power Supplies sind Standard Preise für Standartreparaturen.
- Geräte im Verkauf oder Austausch wurden präventiv in unserer Werkstatt überholt.
Erfahren Sie mehr darüber...
Ausführliche Informationen zur Yaskawa CACR Servopacks
Zur besseren Qualitätskontrolle haben wir mehrere Testplätze für Yaskawa Geräte im Einsatz.
Unsere aktuelle Broschüre über industrypart GmbH finden Sie im Download Bereich.
We offer serial repairs for this product series
- Repair of many electronic assemblies according to standardized repair procedures with documentation.
- A larger repair capacity is possible for the same or similar orders
- Target group: machine manufacturers, service companies and distributors
Access to years of experience, specialists and equipment.
Find out more about our series repairs
Beschreibung
Das Yaskawa SGDM-01AD ist ein kompakter AC-Servoverstärker der Sigma-II-Generation für Kleinleistungsantriebe. Es basiert technisch auf der SGDH-Plattform, weshalb Alarme und Troubleshooting der SGDH-Serie vollständig kompatibel sind. Das Gerät ist bewährt im Dauerbetrieb und wird häufig in kompakten CNC-Achsen, Handling-Systemen und Sondermaschinen eingesetzt.
Übersicht
- Gerätekategorie: AC Servoverstärker (Servopack)
- Serie/Klasse: Sigma-II, 200-V-Klasse
- Leistungsklasse: 0,1 kW
- Bauweise: kompakt, konvektionsgekühlt, servicefreundlich
Modellbezeichnung
- SGDM = Yaskawa Sigma-II Servopack (Kompaktserie)
- 01 = Leistungsstufe 0,1 kW
- A = 200-V-Klasse
- D = Digital/Analog-Interface
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller | Yaskawa Electric Corporation |
| Eingangsspannung | 1 Ph 200–230 V AC, 50/60 Hz |
| Eingangsstrom | 2,0 A |
| Ausgangsspannung | 3 Ph 0–230 V AC |
| Ausgangsstrom | 0,91 A |
| Ausgangsleistung | 0,10 kW (0,13 hp) |
| Umgebungstemperatur | 0–55 °C |
| Kühlung | Konvektionskühlung |
| Schutzart | IP1X |
| Gewicht / Abmessung | n. v. |
Anschlüsse & Schnittstellen
- L / N – 1-Phasen-Netzeingang 200–230 V
- U / V / W – Motorausgänge
- CN1 – Steuer- und I/O-Schnittstelle (24 V DC)
- CN2 – Encoderanschluss
- CN3 – RS-232C / Parametrierung (SigmaWin+)
- LED-Anzeige – Status- und Alarmcodes
Steuerplatine / Baugruppen
| Baugruppe | Beschreibung | Menge |
|---|
| Steuerplatine | Regelung, Logik, Kommunikation | 1 |
| Leistungsplatine | Endstufe für Kleinleistung | 1 |
| Zwischenkreis | Kondensatoren / Energiepuffer | 1 |
| Leistungsteil | Kompaktes Leistungsteil | 1 |
Alarme & Troubleshooting (SGDH-kompatibel, 10 wichtigste)
| Code | Bezeichnung | Typischer Befund | Prüfung | Abhilfe |
|---|
| A.02 | Parameter Breakdown | EEPROM-Daten fehlerhaft | Initialisierung (Fn005) | Parameter neu laden |
| A.05 | Combination Error | Motor/Drive nicht kompatibel | Typ prüfen | Passenden Motor verwenden |
| A.10 | Overcurrent / Overheat | Überstrom oder Übertemperatur | U/V/W, Last prüfen | Leistungsteil prüfen |
| A.30 | Regeneration Error | Fehler Regenerationspfad | Interne Regeneration prüfen | Drive reparieren |
| A.32 | Regenerative Overload | Rückspeisung zu hoch | Lastprofil prüfen | Last reduzieren |
| A.40 | Overvoltage | Zwischenkreisspannung zu hoch | Netzspannung messen | Versorgung prüfen |
| A.41 | Undervoltage | Versorgung zu niedrig | Eingang prüfen | Netz stabilisieren |
| A.51 | Overspeed | Encoder-/Phasenfehler | Encoder prüfen | Verkabelung korrigieren |
| A.71 | Overload 1 | Kurzzeitige Überlast | Stromverlauf prüfen | Mechanik prüfen |
| A.C9 | Encoder Comm Error | Encoderkommunikation gestört | Kabel / Schirmung | Kabel ersetzen |
Typische Anwendungen
- Kompakte CNC-Achsen
- Pick-and-Place-Systeme
- Feinpositioniermodule
- Labor- und Prüftechnik
- Sondermaschinen mit Kleinservos
Service-Hinweise
- Parameter vor Service sichern
- Encoder- und Motorleitungen regelmäßig prüfen
- Lüftungsöffnungen sauber halten
- Keine Isolationsmessung (Megger) im eingebauten Zustand
- Bei Encoderfehlern immer auch Kabel und Schirmung prüfen
Reparaturbeschreibung
- Eingangsprüfung: Sichtkontrolle, Messung der Netz- und Zwischenkreisspannung, Kurzschlussprüfung
- Demontage & Reinigung: Öffnen des Gehäuses, Reinigung der Platinen, Sichtprüfung der Steckverbinder
- Analyse: Prüfung der Leistungsstufe, Kondensatoren, Strommessung und Steuerlogik
- Instandsetzung: Austausch defekter Leistungskomponenten und gealterter Bauteile
- Prüfung & Belastungstest: Testlauf mit Referenzmotor, Überwachung von Strom und Temperatur
- Langzeittest & Abschluss: Dauerlauf unter Last, Dokumentation der Messergebnisse
