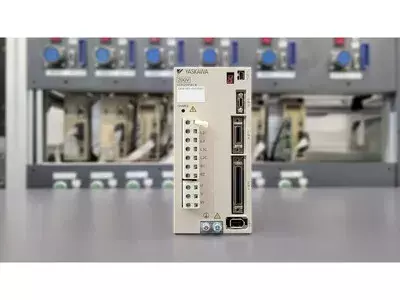

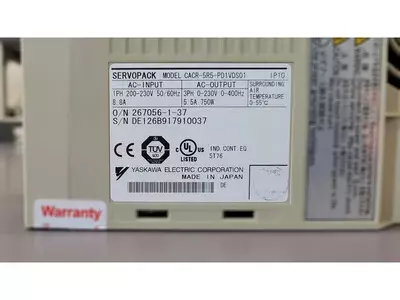

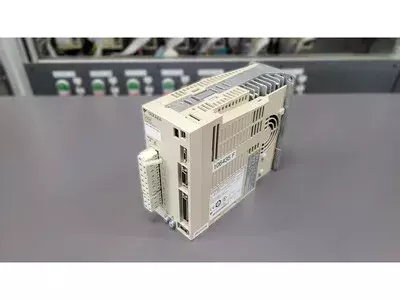

EinführungDas Yaskawa Servopack CACR-5R5-PD1VDS01 ist ein bewährter Servoverstärker für präzise Antriebsaufgaben im industriellen Umfeld. Robust gebaut und seit jeher in Maschinen mit hohem Qualitätsanspruch eingesetzt, eignet es sich besonders für zuverlässigen Dauerbetrieb bei gleichbleibender Regelgüte.ÜbersichtGerätekategorie: AC Servoverstärker (Servopack)Serie/Klasse: CACR-Serie (Vorgänger-/Industrieplattform), 200-V-KlasseLeistungsklasse: 0,75 kW (750 W)Bauweise: kompakt, zwangsbelüftet, servicefreundlichModellbezeichnungCACR = Yaskawa AC Servo Drive Serie5R5 = Leistungs-/Stromklasse der SeriePD1 = Ausführung / Schnittstellenvariante (serienabhängig)VDS01 = Design-/OEM-Variante, VersionskennungTechnische DatenMerkmalWertHerstellerYaskawa Electric CorporationEingangsspannung1 Ph 200–230 V AC, 50/60 HzEingangsstrom8,8 AAusgangsspannung3 Ph 0–230 V AC, 0–400 HzAusgangsstrom5,5 AAusgangsleistung0,75 kWUmgebungstemperatur0–55 °CKühlungZwangsbelüftung (Lüfter)SchutzartIP10Gewicht/Abmessungn. v.Anschlüsse & SchnittstellenL / N: Netzeingang 1 Phase 200–230 VU / V / W: MotorausgängeRB / Bremswiderstand: Brems-/Regenerationsanschluss (modellabhängig)Encoder: Feedback-Anschluss (Stecker/Leitung abhängig von Maschine)Steuer-I/O: Freigabe, Alarm, Ready, Referenzen (maschinenabhängig)Statusanzeige: LED/7-Segment (je nach Ausführung)Steuerplatine / BaugruppenBaugruppeBeschreibungMengeSteuerplatineRegelung, Logik, I/O-Auswertung1LeistungsplatineEndstufe/Leistungsteil inkl. Treiber1NetzteilsektionHilfsversorgungen für Logik/Encoder1KühlungLüfter und Kühlkörper1Alarme & Troubleshooting (10 wichtigste)CodeBezeichnungTypischer BefundPrüfungAbhilfeA.10ÜberstromKurzschluss Motor/Kabel, Leistungsteil defektU/V/W und Motor messenMotor/Kabel prüfen, Leistungsteil instandsetzenA.20ÜberspannungRückspeisung, fehlerhafte BremsungNetzspannung, RB prüfenBremswiderstand/Versorgung prüfenA.30UnterspannungNetzproblem, interne Versorgung instabilEingangsspannung messenNetzversorgung stabilisieren, Netzteil prüfenA.33BremsfehlerBremselektronik instabil/defektBremssignal/RB prüfenBremselektronik prüfen und instandsetzenA.40ÜbertemperaturLüfterausfall, Kühlkörper verschmutztLuftstrom/Temperatur prüfenReinigen, Lüfter ersetzenA.50EncoderfehlerSignalverlust, LeitungsproblemEncoder-Signale prüfenEncoder/Kabel prüfen, Steckverbindung sichernA.51EncoderkommunikationKontaktprobleme, KorrosionStecker prüfenKontakte reinigen, Stecker ersetzenA.70ServofreigabefehlerFreigabe-Signale unplausibelI/O-Logik prüfenSteuerung/Signale korrigierenA.80Interner SteuerfehlerGealterte Elektronik, LogikfehlerSpannungen/Reset prüfenElektronik prüfen, Reparatur erforderlichA.90InitialisierungsfehlerFehler beim HochfahrenVersorgung/Logik prüfenVersorgung stabilisieren, Steuerteil prüfenTypische AnwendungenWerkzeugmaschinen und SondermaschinenHandling- und PositionierachsenAutomatisierungssysteme mit 750-W-ServomotorenProduktionsanlagen mit dauerhaftem Servo-BetriebService-HinweiseLüfter und Kühlkörper regelmäßig reinigenSteckverbindungen und Encoderleitungen auf Sitz/Korrosion prüfenParameter und Einstellungen vor Eingriff sichernKeine Isolationsmessung (Megger) am eingebauten Gerät durchführenBei Überstrom-/Überspannungsalarmen Mechanik, Bremsung und Lastprofil prüfenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Messung Netzversorgung, Kurzschlussprüfung an U/V/W, Fehlerbild dokumentierenDemontage & Reinigung: Ausbau, gründliche Reinigung, Kontrolle von Steckern, Kühlkörper und LüfterAnalyse: Prüfung von Leistungsteil, Treiberstufe, Netzteilsektion und Steuerlogik, Prüfung der Encoder-SchnittstelleInstandsetzung: Austausch defekter Baugruppen und Komponenten, Rework von Lötstellen, präventiver Tausch von Lüfter und gealterten BauteilenPrüfung & Belastungstest: Funktionstest mit Referenzmotor, Überwachung von Strom, Temperatur und BremsverhaltenLangzeittest & Abschluss: Dauerlauf unter Last, Dokumentation mit Abschlussprotokoll
