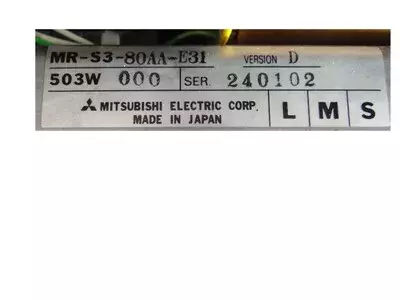

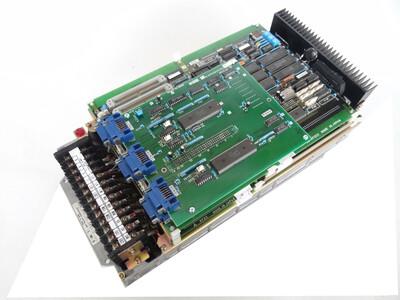

ÜbersichtGerätekategorie: AC Servoverstärker (Servo Drive Unit)Serie/Klasse: MR-S3, 200-V-KlasseBauweise: massives Metallgehäuse, zwangsbelüftet, servicefreundlich, industrietauglichModellbezeichnungMR = Mitsubishi Drive SystemS3 = Serie 3 (MR-S3 Servoverstärker)80AA = Leistungsstufe 8,0 A / 200 V KlasseE31 = Ausführung mit erweiterter CNC-Kommunikation (kompatibel zu MDS-/MELDAS-Systemen)Technische DatenMerkmalWertVersorgungsspannung3AC 200–230 V, 50/60 HzNennleistungca. 1,5–2,0 kWAusgangsstrom8,0 ADC-Zwischenkreisspannung270–311 V DCSteuerungDigitale/analoge CNC-Schnittstelle (E31-kompatibel)KühlungZwangsbelüftung mit Hochleistungs-LüftereinheitGewicht / Abmessungenca. 12 kg / 380×180×260 mmAnschlüsse & SchnittstellenL1 / L2 / L3: Netzversorgung (3~ 200–230 V)U / V / W: Motorausgänge (3~ zum Servomotor)CN1: Steueranschluss (CNC-kompatible Steuer- und Freigabesignale)CN2: Encoderanschluss (Inkremental- oder Absolutwertgeber)CN3: Diagnoseschnittstelle oder KommunikationserweiterungP / N / BR: DC-Link und BremswiderstandsanschlussPE: Schutzleiteranschluss (massiv, niederohmig)LED- / 7-Segmentanzeige: Anzeige von Betriebs- und FehlerzuständenSteuerplatine / BaugruppenSteuerplatine: CNC-kompatible Regelung mit digitaler SignalverarbeitungLeistungsmodul: IGBT-Einheit für 8-A-DauerstromTreiberboard: Gate-Ansteuerung mit Kurzschluss- und ÜbertemperaturschutzNetzteilsektion: interne Hilfsspannungserzeugung und ÜberwachungLüftereinheit: geregelte Zwangsbelüftung mit TemperaturfeedbackAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe01UnterspannungVersorgung zu niedrigNetz messenSpannungsversorgung prüfen02ÜberstromKurzschluss in Ausgang oder IPMU/V/W prüfenLeitung / Leistungsteil prüfen03ÜberspannungZwischenkreisspannung zu hochDC-Bus messenNetzspannung prüfen, Bremswiderstand anschließen05EncoderfehlerKein FeedbacksignalCN2 prüfenEncoder / Kabel ersetzen06ÜbertemperaturKühlstrom unzureichendLüfterfunktion prüfenLüfter reinigen oder tauschen07RegenerationsfehlerRückspeisung überlastetBremswiderstand messenKapazität erhöhen09SpeicherfehlerEEPROM- oder CPU-StörungReset / DiagnoseSteuerboard ersetzen12Steuerfehlerinterne ProzessorstörungSelbsttestVerstärker tauschen32Überstrom IPMKurzschluss / TransistorschadenIsolationsmessungLeistungsteil ersetzen35KommunikationsfehlerCNC-Datenaustausch gestörtCN1 prüfenSteuerkabel / Schnittstelle prüfen45MotorübertemperaturThermosensor im Motor aktivTemperatur prüfenKühlung verbessern50ÜberlastDauerhafte ÜberstrombelastungStromverlauf messenMechanik prüfen, Parameter anpassen55AbsolutwertfehlerNullpunktdaten verlorenEncoder prüfenReferenzfahrt durchführenTypische AnwendungenCNC-Fräs- und Drehmaschinen mit MELDAS-SteuerungVorschubantriebe in BearbeitungszentrenWerkzeugwechsler, Rundtische und AchssystemeAutomatisierungslinien mit präziser SynchronisierungService-HinweiseLüfter und Kühlkörper regelmäßig reinigen und prüfenLeistungsteile thermisch entlasten (regelmäßige Inspektion)Parameter sichern und vor Reparatur dokumentierenKeine Isolationsmessung im eingebauten Zustand durchführenVerbindung zum CNC-System nur im spannungsfreien Zustand trennenReparaturbeschreibungEingangsprüfung: Sichtprüfung, Spannungsmessung, Prüfung auf Schmauchspuren, lose Stecker und thermische SchädenDemontage & Reinigung: Ausbau der Leistungs- und Steuersektion, gründliche Reinigung, Erneuerung der WärmeleitmaterialienAnalyse: Prüfung von Leistungsteil, Treiberschaltungen, Kondensatoren, Kommunikationsinterface und TemperaturüberwachungInstandsetzung: Austausch defekter IGBTs, Gate-Treiber, Relais und Steckverbindungen, Nacharbeit thermischer ZonenPrüfung & Belastungstest: Funktionstest mit Referenzmotor unter Nennstrom, Überwachung der Temperaturen, Spannungs- und StromkurvenLangzeittest & Abschluss: Dauerlauf unter Last über mehrere Stunden, vollständige Dokumentation der Messergebnisse und Erstellung des Prüfprotokolls
