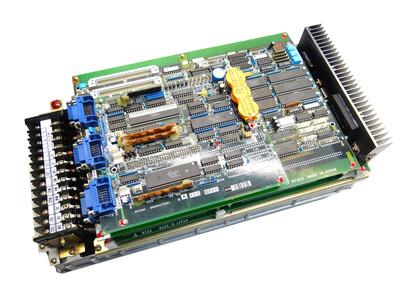

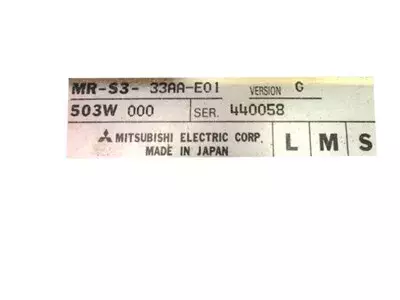

ÜbersichtGerätekategorie: AC Servoverstärker (Servo Drive Unit)Serie/Klasse: MR-S3, 200-V-KlasseBauweise: massives Metallgehäuse, zwangsbelüftet, servicefreundlichModellbezeichnungMR = Mitsubishi Drive SystemS3 = Serie 3 (MR-S3 Servoverstärker)33AA = Leistungsstufe 3,3 A / 200 V KlasseE01 = Standardausführung mit analoger SollwertschnittstelleTechnische DatenMerkmalWertVersorgungsspannung3AC 200–230 V, 50/60 HzNennleistungca. 0,5 kWAusgangsstrom3,3 ADC-Zwischenkreisspannung270–311 V DCSteuerspannungintern erzeugtKühlungZwangsbelüftung (Lüfter)Gewicht / Abmessungenca. 12 kg / 380×180×260 mmAnschlüsse & SchnittstellenL1 / L2 / L3: Netzversorgung 3~ 200–230 VU / V / W: Motorausgänge zum ServomotorCN1: Steuer- und Sollwertschnittstelle (Analog/Puls)CN2: Encoderanschluss (Feedbackleitung)CN3: Kommunikations-/DiagnoseportP / N / BR: Anschluss für DC-Zwischenkreis und BremswiderstandPE: Schutzleiter, niederohmig anschließenLED/Display: Anzeige von Betriebszuständen und AlarmcodesSteuerplatine / BaugruppenSteuerplatine: Regler- und Logikeinheit mit ParametersteuerungLeistungsplatine: IGBT-Endstufe für MotorstromregelungTreiberboard: Ansteuerung für Gate-SignaleNetzteilmodul: interne Versorgung und SchutzüberwachungAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe01UnterspannungNetzspannung zu niedrigNetz messenVersorgung stabilisieren02ÜberstromKurzschluss oder IPM-FehlerU/V/W prüfenLeitung und IGBT prüfen03ÜberspannungZwischenkreis über GrenzwertDC messenNetz prüfen, Bremswiderstand anschließen05EncoderfehlerKein Signal vom EncoderCN2 prüfenEncoder/Kabel prüfen06ÜbertemperaturÜberhitzung erkanntKühlung prüfenLüfter reinigen oder tauschen07RegenerationsfehlerÜberlast im RückspeisekreisBremswiderstand prüfenWiderstand erhöhen oder ersetzen09SpeicherfehlerEEPROM- oder CPU-FehlerReset / DiagnoseSteuerboard tauschen12CPU-/Steuerfehlerinterne LogikstörungSelbsttest durchführenServoverstärker tauschen32Überstrom IPMKurzschluss erkanntIsolationsprüfungLeistungsteil ersetzen45MotorübertemperaturThermosensor aktivTemperatur prüfenMotor/Lüfter prüfen50ÜberlastÜberstrom im DauerbetriebStromverlauf prüfenMechanik entlasten55AbsolutwertfehlerNullpunktdaten verlorenEncoder prüfenNullpunkt neu setzenTypische AnwendungenCNC-Fräs- und DrehmaschinenWerkzeugwechsler und VorschubantriebeBearbeitungszentren mit hoher PräzisionAutomatisierte ProduktionssystemeService-HinweiseLüfter und Kühlrippen regelmäßig reinigenParameter und EEPROM sichernKeine Isolationsmessung am eingebauten GerätAlle Steckverbindungen regelmäßig prüfenKondensatoren und Leistungsmodule präventiv prüfenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Spannungsmessungen, Prüfung auf Schmauchspuren und kalte LötstellenDemontage & Reinigung: Zerlegung des Gehäuses, Reinigung der Leistungssektionen, Erneuerung der WärmeleitpasteAnalyse: Prüfung von Leistungsteil, Gate-Ansteuerung, Zwischenkreiskondensatoren und OptokopplernInstandsetzung: Austausch defekter Komponenten, Nacharbeit von Leiterbahnen, Prüfung der Lüfter- und TemperaturschaltungenPrüfung & Belastungstest: Funktionstest unter Last, Simulation typischer Betriebsbedingungen, Überwachung von Strom und TemperaturLangzeittest & Abschluss: Dauerlauf über mehrere Stunden, Aufzeichnung aller Betriebswerte, Erstellung eines Abschlussprotokolls
