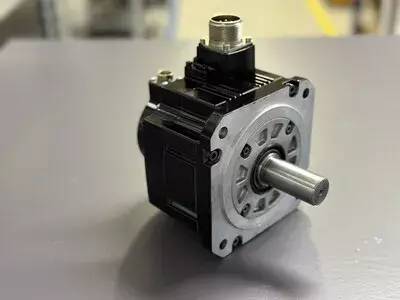

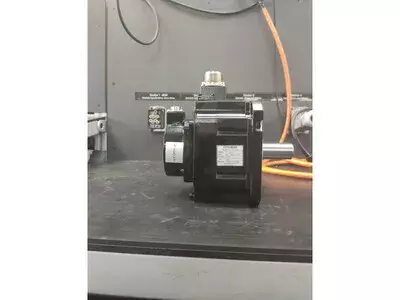

ÜbersichtBewährter AC-Servomotor der Mitsubishi HF-Serie, präzise, robust und für anspruchsvolle CNC-Achsen in modernen Maschinen konzipiert. Dieser Motortyp wird häufig in Kombination mit Mitsubishi MDS-DH-Servoantrieben eingesetzt und zeichnet sich durch eine hervorragende Regelgüte, hohe Zuverlässigkeit und lange Lebensdauer aus. Ideal für Achsantriebe in Fräs- und Drehmaschinen der 400-V-Klasse. - Gerätekategorie: AC-Servomotor - Serie/Klasse: HF-Serie, 400-V-Klasse - Bauweise: Vollgeschlossen, IP67, hochpräzise, servicefreundlichModellbezeichnungHF = High Frequency AC Servo MotorH = Hochleistungsreihe54 = Baugröße 54 (mittlere Leistungsklasse)S = Standardausführung mit glatter WelleA51 = Variantenkennung (kompatibel mit MDS-DH, 400-V-System)Technische DatenMerkmalWertNennleistung0,5 kWNennspannung3AC 340 VNennstrom1,1 ANenndrehzahl3000 r/minMax. Drehzahl4500 r/minNennmomentca. 1,6 NmEncoderOSA105S5 (absolut, serielle Rückmeldung, kompatibel zu MDS-DH)KühlungEigenkühlung (Konvektion)Schutzart / IsolationsklasseIP67 / Klasse FGewicht / Abmessungenca. 4,8 kg / n. v.Anschlüsse & SchnittstellenU / V / W: Dreiphasenanschluss (340 V AC) zum MDS-DH-DriveCN2 (Encoderanschluss): OSA105S5 Absolutwertgeber, serielle Schnittstelle zum DrivePE / Erdung: separater Erdanschluss am MotorgehäuseBremse: nicht vorhanden (Standardausführung ohne Haltebremse)Lüfteranschluss: entfällt (passive Kühlung)Steuerplatine / BaugruppenPermanentmagnetrotor mit PräzisionswuchtungStatorwicklung mit integriertem TemperatursensorAbsolutwertgeber OSA105S5 mit serieller KommunikationAnschlusskasten mit hochdichtem StecksystemLagersätze mit Präzisionslauf, doppelte WellendichtungAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe21Kein Signal vom EncoderKeine Rückmeldung vom OSA105S5Verbindung CN2 prüfenStecker/Kabel/Encoder prüfen22Encoder-DatenfehlerDatenübertragung fehlerhaftLeitungsabschirmung, EMVKabel/Encoder ersetzen24ErdschlussIsolation zwischen U/V/W und PE unzureichendIsolationsprüfungKabel oder Motor ersetzen31ÜberschwindigkeitDrehzahl > SollwertDrehzahlsignal prüfenParameter korrigieren32ÜberstromKurzschluss oder IPM-Schutz aktivPhasen, Wicklung prüfenMotor/Drive prüfen46MotorüberhitzungTemperatursensor ausgelöstBelüftung, UmgebungKühlung verbessern50Überlast 1Dauerhafte ÜberlastungStromverlauf analysierenMechanik/Last prüfen51Überlast 2Achse blockiertMechanik oder Bremse klemmtUrsache beseitigen52PositionsfehlerSoll-Ist-Abweichung zu großEncoderwert prüfenMechanik oder Encoder justieren9FBatteriespannung niedrigAbsolutwertsystem schwachSpannung messenBatterie tauschen, ReferenzfahrtTypische AnwendungenCNC-Achsantriebe mit MDS-DH-Drive UnitsWerkzeugmaschinen mit hoher PräzisionPositionierachsen in Fräszentren und BearbeitungsmaschinenMaschinen mit hochdynamischen ServosteuerungenService-HinweiseRegelmäßig Steckverbindungen und Kabeldichtungen prüfenKeine Megger-Prüfung am angeschlossenen Motor durchführenEncoder-Batterie regelmäßig (alle 3–5 Jahre) wechselnNach Service: Nullpunkt neu einmessen (Referenzfahrt)Auf saubere Umgebung und EMV-gerechte Verlegung achtenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Messung der Wicklungs- und Isolationswerte, Kontrolle der Encoderkommunikation mit MDS-DH-TeststandDemontage & Reinigung: Gehäuse öffnen, gründliche Reinigung von Stator, Rotor und Anschlusskasten, Trocknung im WärmeschrankAnalyse: Prüfung der Lager, Encoder-Rückmeldung (OSA105S5), Wicklungszustand, Temperatursensor und SteckverbindungenInstandsetzung: Austausch defekter Lager, Dichtungen und ggf. Encoder; Erneuerung der Schmierung; Aufarbeitung der GehäusedichtungenPrüfung & Belastungstest: Testlauf mit originalem MDS-DH-Drive, Überwachung von Stromaufnahme, Temperatur, Drehmoment und FeedbacksignalLangzeittest & Abschluss: Dauerlauf über mehrere Stunden unter realer Last, Aufzeichnung der Parameter, Dokumentation und Freigabe für den Wiedereinbau
