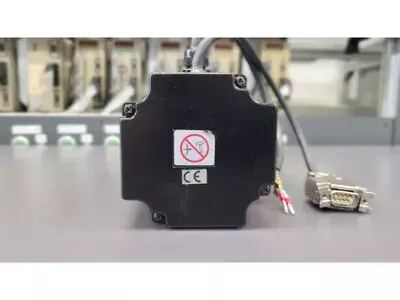

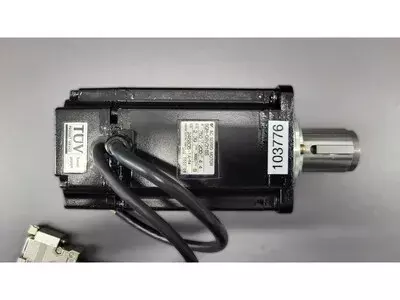

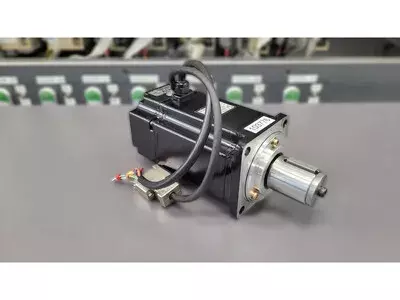

Reparatur für Yaskawa SGM-08V316S

AC Servo Motor

Id: 40473

Kaufen	Nicht verfügbar
Reparatur	ab 600,00 €
Austausch	Nicht verfügbar

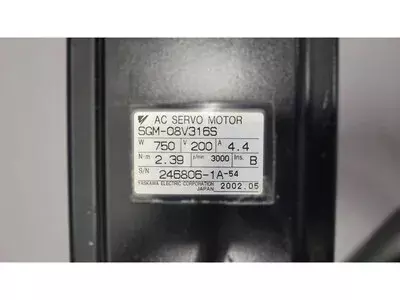

Technisches Datenblatt (*)

Hersteller	Yaskawa
Typ	AC Servo Motor
Modell	SGM-08V316S
Baujahr	2002.05
Drehmoment	2.39 N.m
Drehzahl	3000 r/min
Herkunftsland	JAPAN
Isolationsklasse	B
Leistung	750 W
Spannung	200 V
Stromaufnahme	4.4 A

* Hinweis: Die angegebenen Datenblattwerte können vom tatsächlichen Gerät abweichen.

Preis: exkl. USt.
inkl. USt
Versandkosten werden extra berechnet

Verfügbarkeit	Lagerbestand

Zahlungsmöglichkeiten:

Zur Information

Wir bieten für das angezeigte Gerät Verkauf, Austausch und Reparatur zur Auswahl an.
Die Preise für Servo/Spindle Motoren sind Standard Preise für Standartreparaturen. (ab Preis)
Geräte im Verkauf oder Austausch wurden präventiv in unserer Werkstatt überholt.

Erfahren Sie mehr darüber...

Ausführliche Informationen zur Yaskawa SGM Motoren SIGMA 1 Serie

Zur besseren Qualitätskontrolle haben wir mehrere Testplätze für Yaskawa Drives und Motoren im Einsatz.

Unsere aktuelle Broschüre über industrypart GmbH finden Sie im Download Bereich.

Mehr zu Yaskawa SGMG Motoren SIGMA 1

We offer serial repairs for this product series

Repair of many electronic assemblies according to standardized repair procedures with documentation.
A larger repair capacity is possible for the same or similar orders
Target group: machine manufacturers, service companies and distributors

Access to years of experience, specialists and equipment. Find out more about our series repairs

1. Übersicht

Bewährter AC-Servomotor der Yaskawa Σ-Serie: robust, präzise und seit jeher zuverlässig im CNC-Einsatz. Ideal für Achsbewegungen mit hoher Dynamik und dauerhaftem Taktbetrieb.
- Gerätekategorie/Rolle: AC-Servomotor (Synchron, Permanentmagnet)
- Serie/Klasse: Sigma, 200-V-Klasse
- Bauweise: geschlossener Motor, natürliche Konvektion, servicefreundlicher Anschlusskasten

2. Modellbezeichnung

SGM = AC Servomotor (Yaskawa)
08 = Leistungsgröße ca. 0,75 kW
V = Serie/Designvariante (Sigma-Generation)
316 = Ausführungscode (Drehzahl/Trägheit)
S = Standardausführung (ohne Sonderoptionen)

3. Technische Daten

Merkmal	Wert
Nennleistung	750 W
Nennspannung	200 V AC
Nennstrom	4,4 A
Nenndrehzahl	3000 r/min
Nenndrehmoment	2,39 N·m
Isolationsklasse	B
Encoder	TRD-Y2048 (inkremental, 2048 ppr)
Kühlung	Natürliche Konvektion
Schutzklasse	n. v.
Gewicht/Abmessung	n. v.
Baujahr (Beispieltypenschild)	2000.06

4. Anschlüsse & Schnittstellen

U / V / W: Motorklemmen 3-ph AC zum Servoverstärker (z. B. SGDB-10DG)
PE / Erdung: großflächig und niederohmig an Masse anschließen
Encoderstecker: TRD-Y2048 (Inkremental, 5 V-Versorgung, A/B/Z-Spuren)
Bremse (optional): 24 V DC Haltebremse, getrennt schaltbar (falls verbaut)
Thermoschutz: n. v.
Hinweise: Encoderkabel getrennt von Leistung führen, Schirm beidseitig fachgerecht erden

5. Steuerplatine / Baugruppen

Stator mit verteilten Wicklungen (200-V-Klasse)
Permanentmagnet-Rotor mit geringem Trägheitsmoment
Encoderbaugruppe TRD-Y2048 (Inkrementalgeber, 2048 ppr)
Lagerung: Präzisions-Wälzlager, axial/radial spielfrei
Dichtungen: Wellendichtung/Ölabweiser je nach Ausführung
Anschlusskasten / Steckverbinder für Leistung und Feedback

6. Alarme & Troubleshooting

Code	Bezeichnung	Typischer Befund	Prüfung	Abhilfe
A.10	Überstrom / Kühlkörper überhitzt	Kurzschluss U/V/W, IGBT-Fehler, mangelnde Kühlung	Isolation Motorleitung, IGBT-Test, Temperatur prüfen	Leistungsteil/Servopack instandsetzen, Kühlung sicherstellen
A.30	Regenerationsfehler	Bremswiderstand offen/falsch, Reg-Transistor defekt	RB-Kreis und Parameter prüfen	Widerstand korrekt dimensionieren/anschließen, Servopack reparieren
A.32	Regenerationsüberlast	Häufige Abbremsungen, RB-Leistung überschritten	Reg-Last am Monitor prüfen	Zyklus entschärfen oder RB größer auslegen
A.40	Überspannung DC-Bus	Netz zu hoch, Reg-Pfad inaktiv	Netzeintrag, Verkabelung, RB-Kreis	Netz prüfen, RB aktivieren/Dimension anpassen
A.41	Unterspannung DC-Bus	Netzspannung zu niedrig/Einbruch	Versorgung messen (unter Last)	Zuleitung/Trafo prüfen, Versorgung stabilisieren
A.51	Overspeed	Encoder/Wicklungsfolge falsch, instabile Regelung	Phasenfolge U-V-W, Encoder-Signal	Wicklungsfolge korrigieren, Encoder/Kabel prüfen, Reglerwerte anpassen
A.71	Überlast: Hochlast	Kurzzeitig stark über Nennmoment	Strom/Lastprofil analysieren	Mechanik prüfen, Beschleunigungen anpassen
A.72	Überlast: Dauerlast	Dauerhaft zu hohe Last	Temperatur/Stromtrend prüfen	Dauerlast reduzieren, ggf. größere Motorgröße
A.81	Encoder-Backupfehler	Absolutdaten verloren (falls absolut)	Batterie, Versorgung	Batterie/Kabel ersetzen, Referenzfahrt
A.83	Encoder-Batterie niedrig	Batterie < Schwellwert	Batteriespannung	Batterie tauschen
A.84	Encoder-Datenfehler	Störungen/Schäden am Encoder (Feuchtigkeit/Lager)	Encoderkabel, Signalqualität, Sichtprüfung	Encoder ersetzen, Dichtung/Lager erneuern
A.b3	Stromerfassung fehlerhaft	Stromsensorfehler oder Motor getrennt	U/V/W-Leitung, Sensor	Verkabelung korrigieren, Servopack prüfen

7. Typische Anwendungen

CNC-Fräs- und Drehmaschinen (X/Y/Z-Achsen)
Handling- und Positionierachsen in Montageanlagen
Werkzeugwechsler, Vorschub- und Nebenachsen mit 3 000 r/min-Klasse

8. Service-Hinweise

Sauberkeit & Dichtheit: Motor außen reinigen, Dichtungen auf Kühlmittel-/Öleintritt prüfen
Lagerzustand: Geräusche/Spiel frühzeitig prüfen, bei Bedarf präventiv tauschen
Encoderpflege: Encoder trocken halten; Kabel und Stecker auf Zug/Knicks prüfen
Leitungsführung: Leistung getrennt von Feedback, Schirm konsequent erden
Messungen: Keine Isolationsmessung über den Encoderkreis; Megger nur motorseitig nach Herstellervorgabe
Parameter & Backup: Drive-Parameter sichern; nach Eingriff Referenzfahrt/Feinabgleich vorsehen

9. Reparaturbeschreibung

- Eingangsprüfung: Sichtkontrolle (Dichtungen, Stecker, Kabel), Isolations- und Wicklungsmessung, Lagergeräusch/Spiel, Encoder-Signalqualität (A/B/Z, 5 V)
- Demontage & Reinigung: Gehäuse öffnen, Rotor/Stator zugänglich machen, Öl/Kühlmittelrückstände entfernen, Trocknung nach Verfahren
- Analyse: Lagerlaufbahnen, Welle/Dichtflächen, Wicklungswiderstand/ESR-Check der internen Komponenten, Encoderprüfung auf Rundlauf/Impulsqualität
- Instandsetzung: Austausch verschlissener Lager/Dichtungen, Überarbeitung der Welle/Dichtsitze, Ersatz des Encoders (TRD-Y2048) bei Signalfehlern, Stecker/Kabelsatz erneuern
- Prüfung & Belastungstest: Läuftest bis Nenndrehzahl, Vibrations- und Temperaturmonitoring, Encoder-Scope (Jitter/Amplitude), elektrische Hochspannungs- und Funktionstests am Original-Servopack (z. B. SGDB-10DG) unter Lastprofil
- Langzeittest & Abschluss: Dauerlauf unter praxisnaher Last, Dokumentation von Strom, Temperatur, Vibration und Encoder-Signal; Abschlussprotokoll mit Empfehlungen für Betrieb und Wartung
