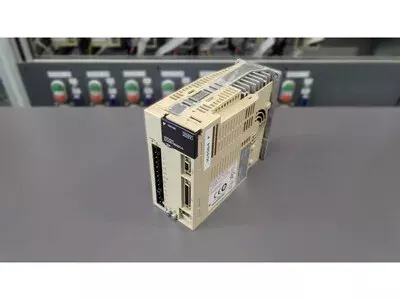

Reparatur für Yaskawa SGDS-08A01A

Servopack

Id: 6462

Kaufen	Nicht verfügbar
Reparatur	650,00 €
Austausch	Nicht verfügbar

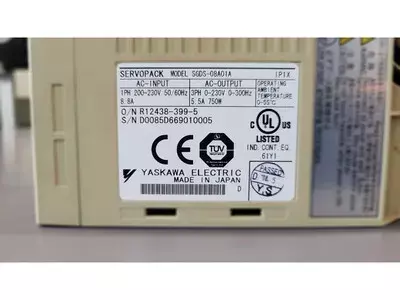

Technisches Datenblatt (*)

Hersteller	Yaskawa
Typ	Servopack
Modell	SGDS-08A01A
Ausgangsfrequenz	0-300Hz
Ausgangsleistung	750W
Ausgangsspannung	0-230V
Ausgangsstrom	5.5A
Eingangsfrequenz	50/60Hz
Eingangsspannung	200-230V
Eingangsstrom	8.8A
Herkunftsland	MADE IN JAPAN
Phasen	1PH

* Hinweis: Die angegebenen Datenblattwerte können vom tatsächlichen Gerät abweichen.

Preis: exkl. USt.
inkl. USt
Versandkosten werden extra berechnet

Verfügbarkeit	Lagerbestand

Zahlungsmöglichkeiten:

S3 Drive Amplifier

Zur Information

Wir bieten für das angezeigte Gerät Verkauf, Austausch und Reparatur zur Auswahl an.
Die Preise für Servo/Spindle Drives Power Supplies sind Standard Preise für Standartreparaturen.
Geräte im Verkauf oder Austausch wurden präventiv in unserer Werkstatt überholt.

Erfahren Sie mehr darüber...

Ausführliche Informationen zur Yaskawa Gerätereihe SIGMA III SGDS

Zur besseren Qualitätskontrolle haben wir mehrere Testplätze für Yaskawa Drives im Einsatz.

Unsere aktuelle Broschüre über industrypart GmbH finden Sie im Download Bereich.

Mehr zu Yaskawa SGDS Sigma III

We offer serial repairs for this product series

Repair of many electronic assemblies according to standardized repair procedures with documentation.
A larger repair capacity is possible for the same or similar orders
Target group: machine manufacturers, service companies and distributors

Access to years of experience, specialists and equipment. Find out more about our series repairs

Übersicht

Der Yaskawa SGDS-08A01A ist ein bewährter Servoverstärker der Σ-II-Serie, ausgelegt für präzise und dynamische Achsregelung in Werkzeugmaschinen, Automatisierungsanlagen und Handlingsystemen. Die robuste Bauweise, die zuverlässige Encoderkommunikation und eine effiziente Leistungselektronik ermöglichen einen langlebigen Betrieb auch unter anspruchsvollen industriellen Bedingungen.

Modellbezeichnung

SGDS = Yaskawa Σ-II Servopack
08 = Leistungsgröße 750 W
A = 200–230 V Klasse
01 = Steuerungs- und Interfacevariante
A = Serien- und Designcode

Technische Daten

Merkmal	Wert
Eingangsversorgung	1-phasig 200–230 V AC, 50/60 Hz, 8.8 A
Motorausgang	3-phasig 0–230 V, 0–300 Hz
Ausgangsleistung	750 W
Nennstrom	n. v.
Kühlung	Konvektionskühlung / interner Luftstrom
Umgebungstemperatur	0–55 °C
Gewicht/Abmessungen	n. v.

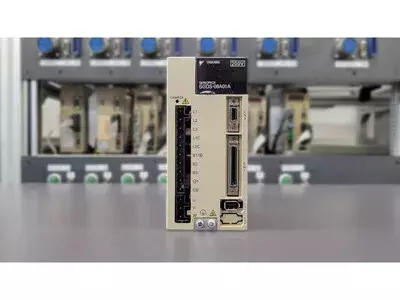

Anschlüsse & Schnittstellen

L1 / L2: AC-Eingang 200–230 V
U / V / W: Motorausgänge
CN1: Steuer- und I/O-Schnittstelle
CN2: Encoderanschluss
B1 / B2 / B3: Bremswiderstand / Regeneration
PE: Schutzleiteranschluss
LED-Display: Alarm-, Status- und Betriebsanzeigen

Steuerplatine / Baugruppen

Steuer- und Regelplatine mit DSP-Regelung
Leistungsendstufe mit IGBT-Modulen
Gate-Treiberstufe
Encoder-Schnittstellenmodul
Interne Überwachungs- und Schutzlogik

Alarme & Troubleshooting

Code	Bezeichnung	Typischer Befund	Prüfung	Abhilfe
A.020	Parameter Checksum Error	Parameter beschädigt	Versorgung & Parameter prüfen	Initialisieren, neu parametrieren
A.030	Main Circuit Detector Error	Fehler in Leistungsstufe	Eingangsspannung prüfen	Drive prüfen/ersetzen
A.040	Parameter Setting Error	Ungültiger Parameter	Parameterebene prüfen	Werte korrigieren
A.050	Combination Error	Motor/Drive unpassend	Typcodes prüfen	Passende Kombination nutzen
A.0b0	Servo ON Reference Invalid	Servo-ON ungültig	CN1-Signal prüfen	Signal korrekt setzen
A.100	Overcurrent / Overheat	Kurzschluss oder Überstrom	U/V/W, Motor prüfen	Verkabelung/Drive prüfen
A.300	Regeneration Error	Fehler Regenerationstransistor	Bremswiderstand prüfen	Drive/BW prüfen
A.320	Regenerative Overload	Widerstand überlastet	Lastzyklus prüfen	Widerstand anpassen
A.400	Overvoltage	Zwischenkreis zu hoch	Netz prüfen	Spannung senken
A.410	Undervoltage	Zwischenkreis zu niedrig	Netz prüfen	Versorgung stabilisieren
A.510	Overspeed	Geschwindigkeit zu hoch	Encoder/Last prüfen	Reglerparameter prüfen
A.710	Overload High	Hohe Last	Stromverlauf prüfen	Last senken
A.720	Overload Low	Dauerüberlast	Mechanik prüfen	Profil anpassen
A.730	Dynamic Brake Overload	DB überlastet	Bremszyklen prüfen	Last reduzieren
A.810	Encoder Backup Error	Encoderenergie fehlt	Batterie prüfen	Batterie/Encoder wechseln
A.820	Encoder Checksum Error	Encoderdaten fehlerhaft	Kabel prüfen	Encoder tauschen
A.830	Encoder Battery Error	Batterie leer	Batterie messen	Batterie tauschen
A.840	Encoder Data Error	Daten fehlerhaft	Verkabelung prüfen	Encoder tauschen
A.b31–33	Current Detection Error	Stromsensorfehler	U/V/W prüfen	Sensor/Drive tauschen
A.C10	Servo Overrun	Achse außer Kontrolle	Feedback prüfen	Regler + Mechanik prüfen
A.C80	Absolute Encoder Clear Error	Absolutwertfehler	Reset prüfen	Encoder/Batterie prüfen
A.C90	Encoder Communication Error	Kommunikation gestört	CN2 prüfen	Kabel/Encoder tauschen
A.d00	Position Error Overflow	Positionsabweichung	Mechanik prüfen	Reglerwerte anpassen
A.F10	Power Line Open Phase	Phasenausfall	Netz prüfen	Verdrahtung korrigieren

Typische Anwendungen

CNC-Anwendungen in Fräs- und Drehmaschinen
Automatisierungs- und Robotikachsen
Pick-and-Place-Systeme
Fördertechnik und Positioniersysteme

Service-Hinweise

Regelmäßige Sicht- und Funktionsprüfung
Parameter sichern vor Wartungsarbeiten
Encoderbatterie frühzeitig tauschen
Lüftungswege sauber halten
Keine Isolationsmessung am eingebauten Gerät durchführen

Reparaturbeschreibung

Eingangsprüfung: Sichtkontrolle, Spannungsprüfung, Diagnose über Anzeigen
Demontage & Reinigung: Gehäuse öffnen, Staub entfernen, thermische Wege reinigen
Analyse: Prüfung Leistungsteil, IGBT, Gate-Treiber, Encoderkommunikation
Instandsetzung: Tausch defekter Baugruppen, Reparatur Leiterplatten, Austausch kritischer Komponenten
Prüfung & Belastungstest: Testlauf mit Motor, Überwachung Strom/Temperatur, Kontrolle aller Schutzfunktionen
Langzeittest & Abschluss: Mehrstundentest unter Last, Dokumentation und Abschlussbericht
