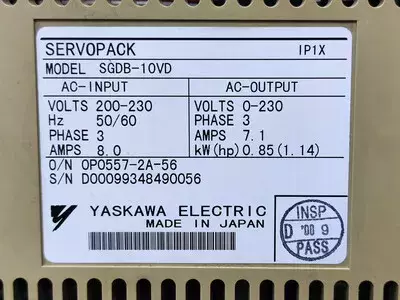

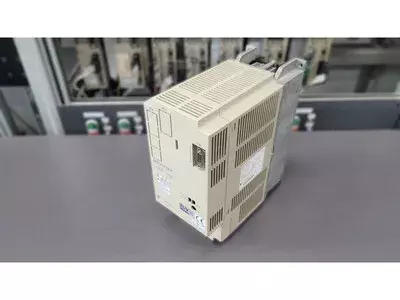

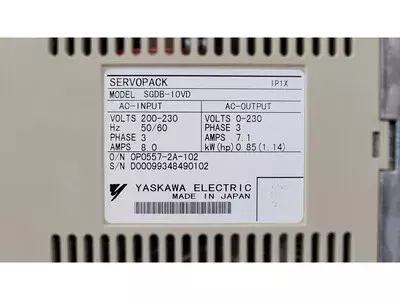

ÜbersichtDer Yaskawa SGDB-10VD ist ein Servoverstärker der bewährten Σ-Serie (SGDB-Serie) für 200-V-Servomotoren. Diese Variante besitzt die Standard-200-V-Versorgung („V“) sowie das D-Command-Interface, also eine klassische, nicht-MECHATROLINK-basierte Steuerschnittstelle. Mit einer Ausgangsleistung von 0,85 kW ist der SGDB-10VD ideal für CNC-Vorschubachsen, Handlingmodule, Transferstationen und industrielle Positioniersysteme geeignet.ÜbersichtGerätekategorie: AC-ServoverstärkerSerie: SGDB (Σ-Serie)Bauweise: konvektionsgekühlt, robuste IndustrieausführungModellbezeichnungSGDB – Σ-Series Servopack10 – Leistungsgröße 1,0 kW (tatsächliche Nennleistung: 0,85 kW)V – Versorgung 200 V (Regions-/Variantenkennung)D – Standard Command Interface (kein MECHATROLINK)(Optionsfeld leer) – keine weiteren ZusatzoptionenTechnische DatenMerkmalWertEingangsspannung3~ 200–230 V ACNetzfrequenz50/60 HzEingangsstrom8,0 AAusgangsspannung0–230 V ACAusgangsstrom7,1 AAusgangsleistung0,85 kW (1,14 HP)Phasen3SchnittstelleD-Type Standard Command InterfaceKühlungKonvektionskühlungSchutzklasseIP1XGewicht/Abmessungenn. v.Anschlüsse & SchnittstellenL1 / L2 / L3 – AC-NetzeingangU / V / W – Motorausgang (Sigma-Motoren 0,85–1,0 kW Klasse)CN1 – klassische Steuerschnittstelle (Enable, Alarm, I/O, analoge Referenzen)CN2 – Encoderanschluss (Inkrementalgeber)BR+ / BR– – BremswiderstandPE – ErdungLED-/7-Segment-Display – Betriebs- und FehlerdiagnoseSteuerplatine / BaugruppenArtBezeichnung auf PlatineMengeBemerkungSteuerplatineSGDB-CADV (typische Bezeichnung)1D-Interface, Reglerlogik, OptokopplerLeistungsteiln. v.1Leistungsendstufe (IGBT), Treiber, GleichrichterAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfeA.10Überstrom / ÜberhitzungKurzschluss U/V/W, IGBT defektIsolation, IGBT-TestLeistungsteil instandsetzenA.30RegenerationsfehlerRB offen / falsch dimensioniertRB-SchaltungRB anschließen/ersetzenA.32RegenerationsüberlastRB-Leistung zu geringReg-Energie prüfenGrößeren RB verwendenA.40ÜberspannungNetzspannung zu hochVersorgung messenSpannungsversorgung korrigierenA.41UnterspannungSpannungseinbruchNetzlast prüfenTrafo/Zuleitung prüfenA.51OverspeedEncoder-/PhasenfehlerPhasenfolge, EncoderVerdrahtung korrigierenA.71Kurzzeitige ÜberlastBlockade, StoßlastMechanik prüfenLast senkenA.72DauerüberlastAchsprofil zu hartTemperatur/StromtrendParameter ändernA.84Encoder-DatenfehlerSignalfehler, Encoder beschädigtScope-Messung, KabelEncoder ersetzenA.b3StromerfassungsfehlerSensordefektStromsensor/Gate-TreiberReparatur des BoardsTypische AnwendungenCNC-Vorschub- und ZustellachsenWerkzeugmaschinen (X/Y/Z oder Nebenachsen)Automatisierte HandlingsystemePick-&-Place-SystemeTransfer- und ZuführmoduleService-HinweiseLüftungsöffnungen freihalten, Gerät sauber haltenLeistungsmodule und Elkos regelmäßig prüfenD-Schnittstelle korrekt verdrahten (Signalpegel, Schirmung)Erdung niederohmig ausführenEncoder- und Steuerleitungen getrennt von Leistung führenParameter sichern vor Service-EingriffenKeine Megger-Messung über Steuer-/EncoderleitungenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Isolationsmessung, DC-Bus-Spannung, GrundfunktionstestDemontage & Reinigung: Entfernen von Staub/Öl, Reinigen der Platinen, Austausch von WärmeleitpadsAnalyse: Steuerplatine (SGDB-CADV), Optokoppler, Reglersektion, Leistungstransistoren, Gleichrichter, KondensatorenInstandsetzung: Austausch defekter IGBTs, Gleichrichter, Treiber-ICs, Elkos; Nachlöten thermisch belasteter BereicheFunktionsprüfung: Testlauf mit 1-kW-Motor, Überwachung von Strom, Temperatur und FehlerschwellenLangzeittest: mehrstündiger Dauerlauf unter Last, Dokumentation und Abschlussprotokoll
