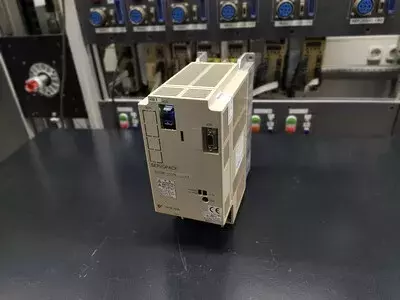

Reparatur für Yaskawa SGDB-05VNY1

Servopack

Id: 5206

Kaufen	Nicht verfügbar
Reparatur	650,00 €
Austausch	Nicht verfügbar

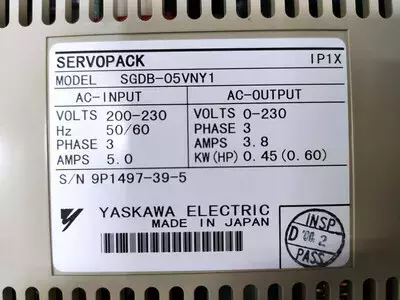

Technisches Datenblatt (*)

Hersteller	Yaskawa
Typ	Servopack
Modell	SGDB-05VNY1
Ausgangsleistung	0.45 (0.60)
Ausgangsspannung	0-230
Ausgangsstrom	3.8
Eingangsfrequenz	50/60
Eingangsspannung	200-230
Eingangsstrom	5.0
Herkunftsland	JAPAN
Phasen	3
Schutzart	IP1X

* Hinweis: Die angegebenen Datenblattwerte können vom tatsächlichen Gerät abweichen.

Preis: exkl. USt.
inkl. USt
Versandkosten werden extra berechnet

Verfügbarkeit	Lagerbestand

Zahlungsmöglichkeiten:

Drive Amplifier

Zur Information

Wir bieten für das angezeigte Gerät Verkauf, Austausch und Reparatur zur Auswahl an.
Die Preise für Servo/Spindle Drives Power Supplies sind Standard Preise für Standartreparaturen.
Geräte im Verkauf oder Austausch wurden präventiv in unserer Werkstatt überholt.

Erfahren Sie mehr darüber...

Ausführliche Informationen zur Yaskawa SGDB Servopacks

Zur besseren Qualitätskontrolle haben wir mehrere Testplätze für Yaskawa Geräte im Einsatz.

Unsere aktuelle Broschüre über industrypart GmbH finden Sie im Download Bereich.

Mehr über Yaskawa Geräte

We offer serial repairs for this product series

Repair of many electronic assemblies according to standardized repair procedures with documentation.
A larger repair capacity is possible for the same or similar orders
Target group: machine manufacturers, service companies and distributors

Access to years of experience, specialists and equipment. Find out more about our series repairs

Übersicht

Der Yaskawa SGDB-05VN ist ein leistungsstarker und bewährter Servoverstärker der Σ-Serie für 200-V-Servomotoren. Die Version VN kombiniert eine 200-V-Versorgung („V“) mit einer MECHATROLINK-Schnittstelle („N“) und ist dadurch für moderne CNC- und Automatisierungssteuerungen ideal geeignet. Mit einer Ausgangsleistung von 0,45 kW wird der Verstärker häufig in Werkzeugmaschinen, Handlingsystemen und präzisen Positionierachsen eingesetzt.

Übersicht

Gerätekategorie: AC-Servoverstärker (Servopack)
Serie/Klasse: SGDB (Σ-Serie), 200-V-Klasse
Bauweise: kompakt, lüftergestützt, langlebige Industrieausführung

Modellbezeichnung

SGDB – Σ-Servopack-Serie
05 – 0,5 kW Leistungsgröße (tatsächliche Motorleistung lt. Typenschild 0,45 kW)
V – 200-V-Versorgung (Regions-/Variantenkennung)
N – Command Interface: MECHATROLINK (digitale Buskommunikation)
(Option leer) – keine Zusatzoption wie „P = duct ventilation“

Technische Daten

Merkmal	Wert
Eingangsspannung	3~ 200–230 V AC
Netzfrequenz	50/60 Hz
Eingangsstrom	5,0 A
Ausgangsspannung	0–230 V AC
Ausgangsstrom	3,8 A
Ausgangsleistung	0,45 kW (0,60 HP)
Phasen	3
Schnittstelle	MECHATROLINK (N-Type)
Kühlung	Konvektions-/Lüfterkühlung
Schutzklasse	IP1X
Gewicht/Abmessungen	n. v.

Anschlüsse & Schnittstellen

L1 / L2 / L3 – Dreiphasiger Netzeingang
U / V / W – Motorausgang zu Sigma-Servomotoren
CN1 – Steuereingänge (Freigabe, Alarme, Referenz, I/O)
CN2 – Encoderanschluss (Inkrementalgeber)
MECHATROLINK-Port (N-Type) – busbasierte Kommunikation zur CNC/Steuerung
BR+ / BR– – Anschluss für externen Bremswiderstand
PE – Schutzleiter
LED-/7-Segmentanzeige – Diagnose, Status, Fehlercodes

Steuerplatine / Baugruppen

Art (DE)	Bezeichnung auf Platine	Menge	Bemerkung
Steuerplatine	SGDB-CANV	1	Hauptsteuerboard inkl. MECHATROLINK-Interface
Leistungsteil	n. v.	1	Leistungsendstufe (IGBT), Gleichrichter, Treibermodule

Alarme & Troubleshooting

Code	Bezeichnung	Typischer Befund	Prüfung	Abhilfe
A.10	Überstrom / Überhitzung	Kurzschluss Motorleitung, defekter IGBT	Isolation, IGBT-Test, Temperatur	Leistungsteil reparieren
A.30	Regenerationsfehler	Bremswiderstand offen oder falsch	RB-Schaltung prüfen	RB korrekt anschließen/ersetzen
A.32	Regenerationsüberlast	RB-Leistung zu gering oder viele Stopps	Reg-Energie messen	Größeren RB oder Profil anpassen
A.40	Überspannung	Netz > 230 V, zu starke Rekuperation	Netz messen	Versorgung stabilisieren
A.41	Unterspannung	Spannungseinbruch	Netz unter Last messen	Zuleitung, Trafo prüfen
A.51	Overspeed	Encoderfehler, Wicklungsfolge falsch	U-V-W prüfen, Encoder testen	Verkabelung korrigieren
A.71	Kurzzeitige Überlast	Stoßlast, Blockade	Mechanik testen	Last reduzieren
A.72	Dauerüberlast	Achsprofil zu aggressiv	Temperatur/Stromtrend	Profil entschärfen
A.81	Encoder-Backupfehler	Absolutdaten verloren	Batterie/Kabel	Batterie tauschen, Referenzfahrt
A.84	Encoder-Datenfehler	Signal instabil, Encoder beschädigt	Scope, Kabel	Encoder ersetzen
A.b3	Stromerfassungsfehler	Stromsensor defekt	Stromsensor/Gate-Treiber	Reparatur Hauptboard

Typische Anwendungen

CNC-Vorschubachsen, Werkzeugmagazine
Handlingsysteme mit digitalen Busschnittstellen
Kompakte Roboterachsen
Positioniermodule in industriellen Fertigungsanlagen

Service-Hinweise

Lüfter und Kühlschlitze sauber halten
Leistungsmodul und Elkos regelmäßig prüfen bzw. vorbeugend tauschen
MECHATROLINK-Kommunikation auf korrekte Terminierung/Verkabelung prüfen
Erdung niederohmig und störsicher ausführen
Parameter und Buskonfiguration sichern
Encoder-/Steuersignale nie mit Megger prüfen

Reparaturbeschreibung

Eingangsprüfung: Sichtprüfung, Isolationsmessung, DC-Bus-Messung, MECHATROLINK-Kommunikationstest
Demontage & Reinigung: Abdeckung entfernen, Staub/Öl lösen, Wärmeleitpads erneuern
Analyse: SGDB-CANV-Board prüfen (Businterface, Optokoppler, Treiber), IGBT-Modul testen, Gleichrichter, Kondensatoren
Instandsetzung: Austausch defekter Bauteile, Nachlöten thermisch belasteter Stellen, präventiver Tausch kritischer Komponenten
Funktionsprüfung: Testlauf mit Referenzmotor (0,45–0,6 kW), Überwachung von Strom, Temperatur, Regeneration, Alarmverhalten
Langzeittest & Abschluss: Mehrstündiger Dauerlauf, vollständige Dokumentation aller Messwerte und Endkontrolle
