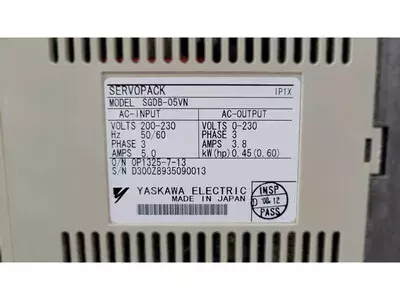

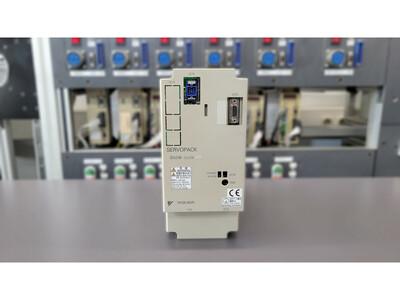

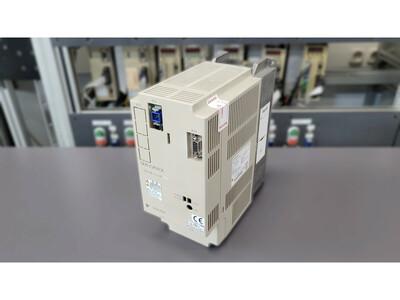

ÜbersichtDer Yaskawa SGDB-05VN ist ein leistungsstarker und bewährter Servoverstärker der Σ-Serie für 200-V-Servomotoren. Die Version VN kombiniert eine 200-V-Versorgung („V“) mit einer MECHATROLINK-Schnittstelle („N“) und ist dadurch für moderne CNC- und Automatisierungssteuerungen ideal geeignet. Mit einer Ausgangsleistung von 0,45 kW wird der Verstärker häufig in Werkzeugmaschinen, Handlingsystemen und präzisen Positionierachsen eingesetzt.ÜbersichtGerätekategorie: AC-Servoverstärker (Servopack)Serie/Klasse: SGDB (Σ-Serie), 200-V-KlasseBauweise: kompakt, lüftergestützt, langlebige IndustrieausführungModellbezeichnungSGDB – Σ-Servopack-Serie05 – 0,5 kW Leistungsgröße (tatsächliche Motorleistung lt. Typenschild 0,45 kW)V – 200-V-Versorgung (Regions-/Variantenkennung)N – Command Interface: MECHATROLINK (digitale Buskommunikation)(Option leer) – keine Zusatzoption wie „P = duct ventilation“Technische DatenMerkmalWertEingangsspannung3~ 200–230 V ACNetzfrequenz50/60 HzEingangsstrom5,0 AAusgangsspannung0–230 V ACAusgangsstrom3,8 AAusgangsleistung0,45 kW (0,60 HP)Phasen3SchnittstelleMECHATROLINK (N-Type)KühlungKonvektions-/LüfterkühlungSchutzklasseIP1XGewicht/Abmessungenn. v.Anschlüsse & SchnittstellenL1 / L2 / L3 – Dreiphasiger NetzeingangU / V / W – Motorausgang zu Sigma-ServomotorenCN1 – Steuereingänge (Freigabe, Alarme, Referenz, I/O)CN2 – Encoderanschluss (Inkrementalgeber)MECHATROLINK-Port (N-Type) – busbasierte Kommunikation zur CNC/SteuerungBR+ / BR– – Anschluss für externen BremswiderstandPE – SchutzleiterLED-/7-Segmentanzeige – Diagnose, Status, FehlercodesSteuerplatine / BaugruppenArt (DE)Bezeichnung auf PlatineMengeBemerkungSteuerplatineSGDB-CANV1Hauptsteuerboard inkl. MECHATROLINK-InterfaceLeistungsteiln. v.1Leistungsendstufe (IGBT), Gleichrichter, TreibermoduleAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfeA.10Überstrom / ÜberhitzungKurzschluss Motorleitung, defekter IGBTIsolation, IGBT-Test, TemperaturLeistungsteil reparierenA.30RegenerationsfehlerBremswiderstand offen oder falschRB-Schaltung prüfenRB korrekt anschließen/ersetzenA.32RegenerationsüberlastRB-Leistung zu gering oder viele StoppsReg-Energie messenGrößeren RB oder Profil anpassenA.40ÜberspannungNetz > 230 V, zu starke RekuperationNetz messenVersorgung stabilisierenA.41UnterspannungSpannungseinbruchNetz unter Last messenZuleitung, Trafo prüfenA.51OverspeedEncoderfehler, Wicklungsfolge falschU-V-W prüfen, Encoder testenVerkabelung korrigierenA.71Kurzzeitige ÜberlastStoßlast, BlockadeMechanik testenLast reduzierenA.72DauerüberlastAchsprofil zu aggressivTemperatur/StromtrendProfil entschärfenA.81Encoder-BackupfehlerAbsolutdaten verlorenBatterie/KabelBatterie tauschen, ReferenzfahrtA.84Encoder-DatenfehlerSignal instabil, Encoder beschädigtScope, KabelEncoder ersetzenA.b3StromerfassungsfehlerStromsensor defektStromsensor/Gate-TreiberReparatur HauptboardTypische AnwendungenCNC-Vorschubachsen, WerkzeugmagazineHandlingsysteme mit digitalen BusschnittstellenKompakte RoboterachsenPositioniermodule in industriellen FertigungsanlagenService-HinweiseLüfter und Kühlschlitze sauber haltenLeistungsmodul und Elkos regelmäßig prüfen bzw. vorbeugend tauschenMECHATROLINK-Kommunikation auf korrekte Terminierung/Verkabelung prüfenErdung niederohmig und störsicher ausführenParameter und Buskonfiguration sichernEncoder-/Steuersignale nie mit Megger prüfenReparaturbeschreibungEingangsprüfung: Sichtprüfung, Isolationsmessung, DC-Bus-Messung, MECHATROLINK-KommunikationstestDemontage & Reinigung: Abdeckung entfernen, Staub/Öl lösen, Wärmeleitpads erneuernAnalyse: SGDB-CANV-Board prüfen (Businterface, Optokoppler, Treiber), IGBT-Modul testen, Gleichrichter, KondensatorenInstandsetzung: Austausch defekter Bauteile, Nachlöten thermisch belasteter Stellen, präventiver Tausch kritischer KomponentenFunktionsprüfung: Testlauf mit Referenzmotor (0,45–0,6 kW), Überwachung von Strom, Temperatur, Regeneration, AlarmverhaltenLangzeittest & Abschluss: Mehrstündiger Dauerlauf, vollständige Dokumentation aller Messwerte und Endkontrolle
