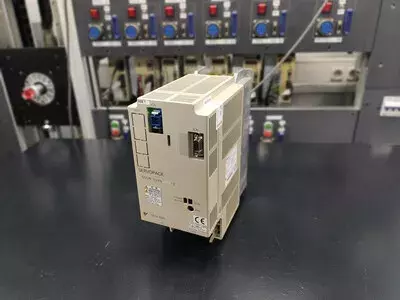

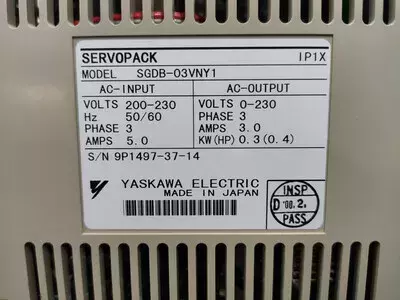

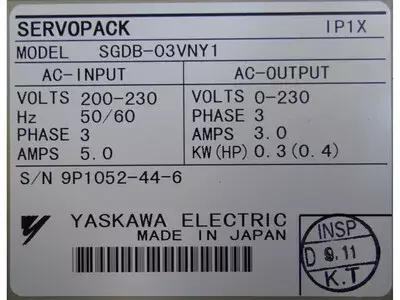

ÜbersichtDer Yaskawa SGDB-03VNY1 ist ein industrietauglicher AC-Servoverstärker der Σ-Serie (SGDB-Serie). Die Variante VNY1 kombiniert eine 200-V-Versorgung („V“), eine MECHATROLINK-Busschnittstelle („N“) sowie eine zusätzliche Funktionsoption („Y1“). Mit einer Ausgangsleistung von 0,3 kW eignet sich der Verstärker ideal für kompakte CNC-Achsen, präzise Positionieraufgaben, Handlingmodule und automatisierte Fertigungsanlagen.ÜbersichtGerätekategorie: AC-ServoverstärkerSerie: SGDB (Σ-Serie)Bauweise: robuste, konvektionsgekühlte EinheitModellbezeichnung(nach SGDB-Modelcode-Tabelle)SGDB – Σ-Serie Servopack03 – Leistungsgröße 0,3 kW (0,4 HP)V – Versorgung 200 V (Region/Variantenkennung)N – Command Interface Type MECHATROLINKY1 – zusätzliche Werksoption / Sonderfunktion (z. B. Anpassung Firmware / Individualoption – je nach Produktionsserie unterschiedlich)Technische DatenMerkmalWertEingangsspannung3~ 200–230 V ACNetzfrequenz50/60 HzEingangsstrom5,0 AAusgangsspannung0–230 V ACAusgangsstrom3,0 AAusgangsleistung0,3 kW (0,4 HP)Phasen3KommunikationsschnittstelleMECHATROLINK (N-Type)KühlungKonvektionskühlungSchutzklasseIP1XGewicht/Abmessungn. v.Anschlüsse & SchnittstellenL1 / L2 / L3 – AC-Netzeingang 200–230 VU / V / W – Motorausgang zu Sigma-Motoren der 0,3-kW-KlasseCN1 – Steuersignale (Ein-/Ausgänge, Freigabe, Alarme, Referenz)CN2 – Encoderanschluss (Inkrementalgeber)MECHATROLINK-Port (N-Interface) – digitale Kommunikation mit der CNC/SteuerungBR+ / BR– – Anschluss BremswiderstandPE – ErdungspunktLED/7-Segmentanzeige – Diagnose und FehlermeldungenSteuerplatine / BaugruppenArtBezeichnung auf PlatineMengeBemerkungSteuerplatineSGDB-CAN(VY1) – abhängig von Revision1Enthält MECHATROLINK-Interface, Regler, OptokopplerLeistungsteiln. v.1Leistungsendstufe mit IGBT, Gleichrichter, TreiberAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfeA.10Überstrom / ÜberhitzungKurzschluss U/V/W, IGBT-FehlerIsolation, IGBT-TestLeistungsteil reparierenA.30RegenerationsfehlerRB offen / defektRB-Widerstand prüfenRB anschließen/ersetzenA.32RegenerationsüberlastRB zu klein, viele StoppsReg-Energie prüfenRB größer dimensionierenA.40ÜberspannungNetz > 230 VEingangsspannung messenVersorgung stabilisierenA.41UnterspannungSpannungseinbruchNetzlast testenEinspeisung prüfenA.51OverspeedEncoder-/PhasenfehlerPhasenfolge & EncoderVerdrahtung korrigierenA.71Kurzzeitige ÜberlastStoßlast, BlockadeMechanik prüfenLast reduzierenA.72DauerüberlastAchsprofil zu aggressivTemperatur/StromProfil entschärfenA.81Encoder-BackupfehlerAbsolutdaten verlorenBatterie/KabelBatterie erneuernA.84Encoder-DatenfehlerEncoder beschädigtSignalanalyseEncoder ersetzenA.b3StromerfassungsfehlerSensorfehlerStromsensor prüfenBoard reparierenTypische Anwendungenkompakte CNC-Achsen (X/Y/Z)Handling- und Pick-&-Place-ModuleMontage- und PrüfautomationTransport- und ZuführsystemeAchsen mit digitaler MECHATROLINK-AnbindungService-HinweiseLüftungsschlitze sauber haltenLeistungsteil und Elkos regelmäßig prüfenMECHATROLINK-Verkabelung korrekt terminierenErdung niederohmig und schirmungsgerecht ausführenParameter & Buskonfiguration sichernEncoder- und Steuerleitungen nie mit Megger prüfenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Isolationsmessung, DC-Bus-Messung, MECHATROLINK-TestDemontage & Reinigung: Gehäuse öffnen, Staub/Öl entfernen, Wärmeleitpads ersetzenAnalyse: Steuerplatine (CANV/Variant) prüfen, Optokoppler, Zwischenspannung, Treiberstufen, IGBT-ModulInstandsetzung: Austausch defekter Transistoren, Treiber-ICs, Kondensatoren, Nachlöten kritischer BereicheFunktionsprüfung: Testlauf mit 0,3-kW-Motor, Monitoring von Strom, Temperatur, Regeneration, KommunikationLangzeittest: mehrstündiger Dauerlauf unter Last & Dokumentation aller Messwerte
