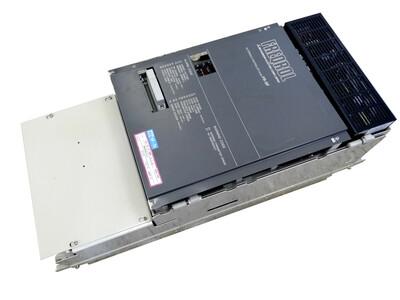

ÜbersichtGerätekategorie: Spindel-Frequenzumrichter (Transistor-Inverter)Serie/Klasse: FREQROL-SF, 200-V-KlasseBauweise: Luftgekühlt, servicefreundlich, robuste IndustrieausführungModellbezeichnungFR = FREQROL-Serie (Mitsubishi Frequenzumrichter)SF = Spindle Frequency Inverter2 = 200-V-Klasse26K = Nennleistung 26 kWTechnische DatenWertMerkmalAnmerkungMITSUBISHI ELECTRICSpindel-FrequenzumrichterGerätetypGehört zur FREQROL FR-SF-Serie2SpannungsklasseSteht für die 200 V-Klasse26 kWNennleistungMaximale Motorleistung, die der Antrieb kontinuierlich steuern kann3-phasig, 200–230 V AC (50/60 Hz)Eingangsspannung (AC)Netzanschlussspannung (Niederspannung)Max. 200 V AC (variabel)Ausgangsspannung (AC)Spannung für den Spindelmotorca. 120 AAusgangsstrom (Nenn)Typisch für 26 kW bei 200 VDigital Closed Loop, Vector Control, PWM-InverterRegelmethodePräzise Drehzahl- und DrehmomentregelungAbgekündigt (EOL)StatusGerät wird nicht mehr hergestelltca. 54 kg (120 lbs)GewichtHohe LeistungsklasseAnschlüsse & SchnittstellenL1/L2/L3: Netzeingang (3~ 200–230 V)U/V/W: Motorausgang zum SpindelmotorCN1/CN2: Steueranschlüsse für Start, Stopp, Reset, DrehzahlsollwertBR+ / BR-: Anschluss für externen BremswiderstandPE: SchutzleiteranschlussLED-/Digitalanzeige: Anzeige von Betriebszuständen und FehlercodesAnalogeingang 0–10 V / 4–20 mA: DrehzahlsollwertSteuerplatine / BaugruppenMengeHinweisArt (DE)Spare Part (ENG)Modellbezeichnung1Zentrale Logik- und RegelungsplatineSteuerplatineMain Control BoardSF-CA1Versorgung der SteuerungsspannungenNetzteilPower SupplySF-PW (alt) / SF-PW30 (neu)optionalSchnittstellenplatine für DatenanbindungKommunikationsplatineCommunication BoardSF-TL1IGBT-Endstufe mit ZwischenkreiskondensatorenLeistungsteilPower ModuleLeistungsteil 11KAlarme & TroubleshootingCodeAbhilfePrüfungBezeichnungTypischer Befund01Motorleitung/Kurzschluss beseitigenU/V/W prüfenÜberstrom (OC)Kurzschluss oder Motorüberlast02Bremswiderstand prüfenZwischenkreisspannung messenÜberspannung (OV)Rückspeisung bei Abbremsung03Versorgung stabilisierenEingangsspannung messenUnterspannung (UV)Netzspannung zu niedrig04Reinigung, Lüfter ersetzenLuftstrom prüfenÜberhitzung (OH)Lüfter oder Kühlkanal verschmutzt05Last oder Beschleunigung reduzierenStromaufnahme prüfenÜberlast (OL)Dauerhafte Überlastung06Fehler beseitigenIsolation messenErdschluss (GF)Motor oder Leitung fehlerhaft07Platine ersetzenSelbsttest durchführenSteuerfehlerCPU oder Board defekt08CN-Kabel instand setzenVerbindung prüfenKommunikationsfehlerSteuerleitung unterbrochen09Bauteil ersetzenBR-Schaltung prüfenBremsfehlerExterner Widerstand fehlerhaft10Lüfter ersetzenSichtkontrolleLüfterfehlerLüfterausfallTypische AnwendungenGroßmaschinen und Drehzentren mit Hochleistungs-SpindelnFräszentren und Werkzeugmaschinen mit schweren WerkstückenBearbeitungsanlagen mit hohem DrehmomentbedarfSpindelantriebe für Dauerbetrieb in der SerienfertigungService-HinweiseLüfter und Kühlkörper regelmäßig reinigenKondensatoren und Leistungsmodule präventiv prüfen und tauschenSteuerparameter sichern und dokumentierenKeine Isolationsmessung am angeschlossenen Gerät durchführenErdung regelmäßig prüfen und niederohmig ausführenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Messung der Netzspannung, Isolation und DC-ZwischenkreisspannungDemontage & Reinigung: Ausbau der Komponenten, gründliche Reinigung, Kontrolle auf thermische oder mechanische SchädenAnalyse: Prüfung von Leistungshalbleitern, Gate-Treibern, Kondensatoren, Steuerlogik und LüftereinheitInstandsetzung: Austausch defekter Baugruppen, Nacharbeit von Lötstellen, präventiver Tausch von Elkos und LüfternPrüfung & Belastungstest: Funktionsprüfung am Prüfstand mit Referenzspindel, Überwachung von Strom, Temperatur und SchutzschaltungenLangzeittest & Abschluss: Dauerlauf unter praxisnaher Last über mehrere Stunden, Dokumentation der Messergebnisse, Abschlussprotokoll mit Prüfvermerk
StartseiteService Echtheitsprüfung Wir überprüfen Ihre Antriebe und elektronischen Komponenten auf Echtheit Echtheitsprüfung für Antriebe & elektrische Komponenten: Vertrauen, bevor Sie investieren Verhindern Sie Ausfälle durch versteckte Fälschungen.Mit unserer professionellen Echtheitsprüfung stellen Sie sicher, dass Ihre Antriebe und Anlagenteile tatsächlich Originalteil-Qualität besitzen, bevor sie in kritische Prozesse eingebaut werden. Warum Echtheitsprüfung heute entscheidend ist Der Markt für industrielle Antriebe, Motoren und Steuerungskomponenten ist international geprägt. Komponenten werden über verschiedenste Kanäle gehandelt, neu, gebraucht, überholt oder als Lagerware. Wie wir im Artikel Lösungen gegen gefälschte Antriebskomponenten zeigen, gelangen dabei immer wieder Produkte mit unklarer Herkunft oder veränderter Substanz in industrielle Lieferketten. Für Käufer ist oft nicht eindeutig erkennbar: Ob es sich um ein Originalprodukt des Herstellers handelt Ob das Gerät geöffnet oder technisch verändert wurde Ob Seriennummern und Typenschilder authentisch sind Ob alle Komponenten dem Originalzustand entsprechen Gerade in produktionskritischen Anlagen können ungeprüfte Komponenten zu Stillständen oder Folgeschäden führen. Eine professionelle Echtheitsprüfung schafft Klarheit, bevor das Bauteil verbaut oder weiterveräußert wird. Was genau wird bei der Echtheitsprüfung geprüft Prüfung von Typenschild und Seriennummer Wir gleichen Seriennummern, Produktionskennzeichnungen und Gerätebezeichnungen mit unseren technischen Referenzdaten und Herstellerstandards ab und prüfen diese auf Plausibilität und Auffälligkeiten. Optische und mechanische Inspektion Unsere Techniker öffnen das Gerät fachgerecht und prüfen Gehäuse, Verschraubungen, Siegel, Steckverbindungen sowie interne Baugruppen gezielt auf Manipulationen, Austauschspuren oder Abweichungen vom Originalzustand. Elektrische Messungen und Funktionstests Wir testen Leistungs- und Steuerungseinheiten auf unseren Prüfständen unter realitätsnahen Bedingungen und überprüfen, ob die technischen Kennwerte den Herstellerspezifikationen entsprechen. Software- und Parameteranalyse Durch das Auslesen von Firmwareständen, Parametern und internen Gerätedaten identifizieren wir Veränderungen, nicht originale Konfigurationen oder inkonsistente Softwarestände. Technische Gesamtbewertung Auf Basis aller Prüfungen erstellen wir eine fundierte Gesamtbewertung, dokumentieren den Gerätezustand transparent und geben Ihnen eine klare Handlungsempfehlung, beispielsweise zur weiteren Nutzung, Instandsetzung oder zum Austausch. Für wen unsere Echtheitsprüfung die richtige Wahl ist Instandhalter und Techniker Sicherheit vor dem Einbau: Verifizierung von Antrieben und Motoren zur Vermeidung ungeplanter Stillstände. Einkauf und Beschaffung Absicherung vor Fehlkäufen durch technische Prüfung von Seriennummern, Zustand und Originalität. Qualitätsmanagement Dokumentierte Prüfergebnisse zur internen Qualitätssicherung und für Audit-Zwecke. Maschinen- und Anlagenbauer Verlässliche Verifikation von Komponenten zur Absicherung gegenüber Kunden und Projekten. Händler und Wiederverkäufer Transparente Bewertung des Gerätezustands zur vertrauensvollen Weitervermarktung. Weitere Fallbeispiele von Manipulationen und Fälschungen von Elektronikkomponenten können Sie in unseren Blogs erfahren 14.10.2025 von Viktor Siebert Unser Praxisfall mit einem Yaskawa‑Servomotor SGMSH-30DCA6F-OY und was er über den Marktplatzhandel verrät Wir kaufen regelmäßig Servoantriebe als Ersatz für unsere Industriekunden – schnell, zuverlässig, dokumentiert. Ende August 2025 brauchte ein Kunde kurzfristig einen Yaskawa SGMSH‑30DCA6F‑OY. Was zunächst wie ein Routinekauf aussah, wurde zu e... Weiterlesen 02.05.2025 von Viktor Siebert MR-J40A-D33: Täuschend echt, aber nicht kompatibel? Was steckt wirklich hinter dem MR-J40A-D33-Servoverstärker von Mitsubishi? Wir zeigen, warum viele Ersatzgeräte aus Fernost in der Praxis scheitern – und wie wir trotzdem helfen können. Spezielle Ausführung mit verstecktem Unterschied Der Mit... Weiterlesen 22.04.2025 von Viktor Siebert Dringlichkeit der Lüfterüberprüfung bei Omron R7D-AP08H Servopacks In diesem Beitrag möchte ich deutlich auf die Wichtigkeit und Dringlichkeit der Überprüfung und des rechtzeitigen Austauschs der Lüfter bei Omron R7D-AP08H Servopacks hinweisen. Häufige Ursachen und Risiken defekter Lüfter Wir erhalten sehr h... Weiterlesen 19.04.2025 von Viktor Siebert Achtung vor Fake-Geräten – Warum Reparatur oft besser als Neukauf ist Immer häufiger berichten Kunden von negativen Erfahrungen mit gefälschten Elektronikgeräten, besonders bei den Servopacks der Omron-Serie R7D (R7D-AP04H und R7D-AP02H). Seitdem der Hersteller diese Geräte abgekündigt hat, überschwemmen immer mehr t... Weiterlesen Weitere Blogs von industrypart GmbH lesen Gerne stehen wir Ihnen für Fragen und Anfragen zur Verfügung. Kontaktieren Sie uns jederzeit auch über unsere social media Kanäle: Kontaktieren Sie uns Name * E-Mail * Telefonnr. * Kommentar (Optional) Pflichtfelder gekennzeichnet mit (*) Absenden
