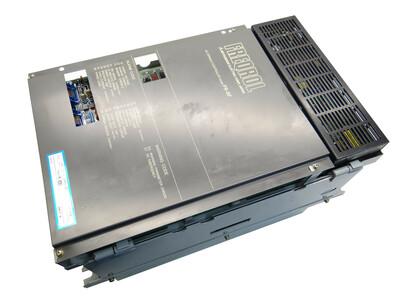

ÜbersichtGerätekategorie: Spindel-Frequenzumrichter (Transistor-Inverter)Serie/Klasse: FREQROL-SF, 200-V-KlasseBauweise: kompakt, zwangsbelüftet, servicefreundlichModellbezeichnungFR = FREQROL-Serie (Mitsubishi Frequenzumrichter)SF = Spindle Frequency Inverter2 = 200-V-Klasse11K = Nennleistung 11 kWTechnische DatenMerkmalWertHerstellerMITSUBISHI ELECTRICGerätetypSpindel-FrequenzumrichterSpannungsklasse2Nennleistung11 kWEingangsspannung (AC)3-phasig, 200–230 V AC (50/60 Hz)Ausgangsspannung (AC)Max. 200 V AC (variabel)Ausgangsstrom (Nenn)ca. 55 ARegelmethodeDigital Closed Loop, Vector Control, PWM-InverterAnwendungHochgeschwindigkeitsspindeln in CNC-Maschinen (Mazak, Traub, Mori Seiki etc.)StatusAbgekündigt (EOL)Anschlüsse & SchnittstellenL1/L2/L3: Netzeingang (3~ 200–230 V)U/V/W: Ausgang zum SpindelmotorCN1/CN2: Steueranschlüsse (RUN, STOP, ALARM RESET)BR+ / BR-: Anschluss für BremswiderstandPE: SchutzleiteranschlussLED-/Displayeinheit: Anzeige von Betriebszuständen und AlarmcodesAnaloge Eingänge: Drehzahlsollwert 0–10 V oder 4–20 mASteuerplatine / BaugruppenHauptsteuerplatine: digitale Regler- und LogikeinheitLeistungsmodul: IGBT-Leistungsstufe mit ZwischenkreiskondensatorenGate-Treiberboard für SchalttransistorenNetzgleichrichter und EMV-FilterLüfter- und ThermoüberwachungseinheitAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe01Überstrom (OC)Kurzschluss im Motor oder IGBT-SchadenAusgang U/V/W prüfenKurzschluss beseitigen, Modul ersetzen02Überspannung (OV)Rückspeisung aus SpindelZwischenkreisspannung messenBremswiderstand prüfen03Unterspannung (UV)Netzspannung zu niedrigEingangsspannung prüfenNetzversorgung stabilisieren04Überhitzung (OH)Lüfterausfall oder VerschmutzungLuftstrom prüfenLüfter reinigen oder tauschen05Überlast (OL)Dauerhaft zu hoher LaststromStromaufnahme messenLast verringern, Parameter prüfen06Erdschluss (GF)Isolationsfehler im MotorIsolationsmessungMotorleitung reparieren07CPU-/BoardfehlerSteuerplatine defektSelbsttest/ResetPlatine tauschen08KommunikationsfehlerCN-Leitung unterbrochenKabel/Stecker prüfenVerbindung instand setzen09BremsfehlerExterner Widerstand defektWiderstand prüfenErsatz vornehmen10LüfterfehlerStillstand oder BlockadeSichtkontrolleLüfter ersetzenTypische AnwendungenCNC-Fräsmaschinen und DrehzentrenHochgeschwindigkeitsspindeln mit bis zu 400 HzPräzisionsmaschinen im Werkzeug- und FormenbauProduktionssysteme mit hohen DrehmomentanforderungenService-HinweiseRegelmäßige Reinigung der Lüfter, Filter und KühlrippenKondensatoren und Lüfter alle 5–7 Jahre austauschenParameter sichern, bevor Eingriffe erfolgenKeine Isolationsmessung im eingebauten ZustandErdung und Potenzialausgleich regelmäßig prüfenReparaturbeschreibungEingangsprüfung: Sichtkontrolle, Messung der Eingangs- und Ausgangsspannungen, Prüfung der IsolationDemontage & Reinigung: Ausbau der Baugruppen, Entfernung von Staub und Oxidation, Sichtprüfung auf thermische SchädenAnalyse: Prüfung der IGBT-Endstufe, Kondensatoren, Gate-Treiber, Steuerlogik und LüftereinheitInstandsetzung: Austausch defekter Komponenten, Nacharbeit von Lötstellen, präventiver Ersatz von Elkos und LüfternPrüfung & Belastungstest: Funktionsprüfung am Testplatz mit Spindelmotor, Kontrolle der Strom- und Spannungswerte, Auswertung der SchutzschaltungenLangzeittest & Abschluss: Dauerlauf unter praxisnaher Belastung, thermische Überwachung, Abschlussprotokoll mit Messergebnissen und Prüfvermerk
