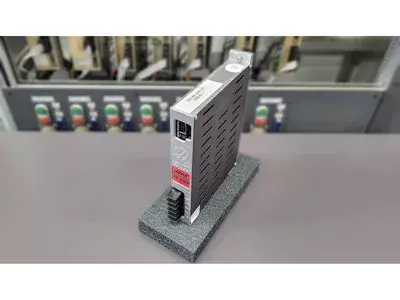

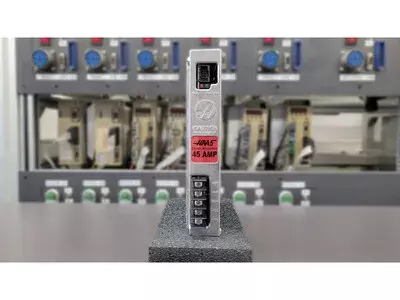

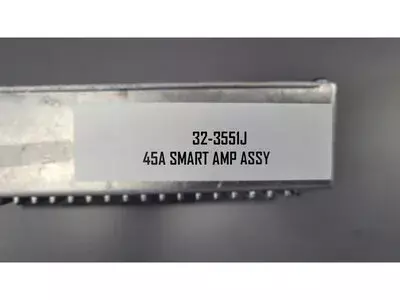

ÜbersichtDer Haas Smart Servo Amplifier der Modelle 93-32-3551J und 93-32-3551N ist ein bewährter 45-Ampere-Achsverstärker für mittlere CNC-Achsen der Haas-NGC-Maschinen. Durch die digitale Kommunikation zur Steuerung bietet er präzise Diagnosefunktionen, hohe Zuverlässigkeit und eine robuste, passiv gekühlte Leistungseinheit.ÜbersichtGerätekategorie: Servo Amplifier (Achsverstärker)Serie/Klasse: Haas Smart Amplifier (45A)Bauweise: Passiv gekühlt, massive Aluminium-Kühlkörper, hohe DauerlastfähigkeitModellbezeichnung93-32-3551J / 93-32-3551N = 45-Ampere Smart Servo AmplifierSmart = Digitale Kommunikation mit der Haas Next Generation Control (NGC)BL = Für Brushless-Servomotoren der Achsen (X/Y/Z/A/B etc.) geeignetTechnische DatenMerkmalWertSpitzenstrom45 AMotortypBL (Brushless, bürstenlos)Eingangsspannungca. 320–340 V DC (High Voltage DC Bus vom Vector Drive)LogikversorgungLow Voltage / 12 V über SteuerkabelAnwendungsbereichMittlere Achsen mit höherem DrehmomentbedarfKühlungPassiv, Kühlkörper / Luftstrom im SchaltschrankKompatible MaschinenHaas NGC-MaschinenGewicht/Abmessungenn. v.Anschlüsse & SchnittstellenDC-Bus Eingang: Hochvoltversorgung vom Vector Drive (ca. 320–340 V DC)U/V/W Motorausgänge: Drei-Phasenanschluss zum ServomotorSteuer- / Signalleitung: Digitale Kommunikation mit der NGC-Steuerung12V Logic Input: Low-Voltage-AnsteuerungStatus-LEDs:Grün = BetriebsbereitRot = FehlerAus = Keine Steuerspannung oder KommunikationsverlustSteuerplatine / BaugruppenIntegrierte IGBT-LeistungseinheitDigitale Kommunikations- und ÜberwachungslogikKurzschluss- und Überstrom-SchutzschaltungTemperaturüberwachung über KühlkörperfühlerLeiterplatte mit Strommess-Shunts für präzise AchsregelungAlarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe993KurzschlussDefekt in Motor/Kabel/VerstärkerMotor abklemmenWenn Fehler bleibt: Verstärker defekt992ÜberstromAchse blockiert, Bremse öffnet nichtMechanik + Bremsspannung prüfenMechanik freigängig machen994ÜberlastHohe Dauerlast, schwergängige FührungenFührungen prüfenSchmieren / Last reduzieren103SchleppfehlerEncoder-Signal fehltEncoderkabel prüfenStecker/Kupplung nachziehen108Servo OverloadMotor überhitzt oder Last zu hochLüftung + Mechanik prüfenLast verringern986Calibration FaultKommunikationsfehler12V & Signalleitung prüfenKabel / Steuerung prüfen161–164Axis Drive FaultAchsverstärker nicht bereitDC-Bus prüfenFehlerursache (z. B. 993) beheben123Spindle/Drive FaultVector Drive Signal fehltDC-Bus / Verkabelung prüfenStecker/Busleitung prüfen204Vector Drive ShortSchwere Vector-Drive-StörungMaschine sofort ausschaltenVector Drive ersetzenTypische AnwendungenX- und Y-Achsen mittlerer FräsmaschinenZ-Achsen mit erhöhter MassenlastA/B-Achsen bei Rund- und SchwenktischenAchsen mit erhöhtem Drehmoment- oder BeschleunigungsbedarfService-HinweiseKühlkörper sauber halten, Staub regelmäßig entfernenKabel/Steckverbindungen prüfen, besonders bei Motor- und EncoderleitungenKeine Isolationsmessungen (Megger) im eingebauten Zustand durchführenFehlerhistorie im NGC-System zur Diagnose nutzenVor Servicearbeiten DC-Bus vollständig entladenSchaltschranktemperatur niedrig halten für optimale LebensdauerReparaturbeschreibungEingangsprüfung: Sichtprüfung, DC-Bus-Messung, LED-StatusanalyseDemontage & Reinigung: Verstärker ausbauen, Kühlkörper reinigenAnalyse: Stromsensoren prüfen, IGBT-Ausgangsstufen messen, Steuersignal testenInstandsetzung: Austausch defekter Leistungsmodule, erneuern thermischer Pads, Nacharbeiten der SteckerPrüfung & Belastungstest: Motoransteuerung testen, Überstromsimulation, TemperaturkontrolleLangzeittest & Abschluss: Mehrstündiger Belastungstest, Dokumentation, Endabnahme
