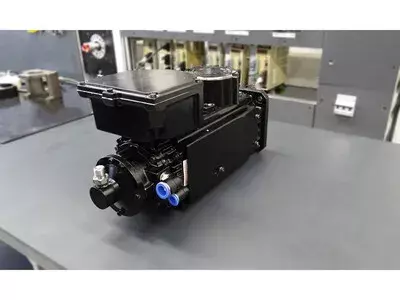

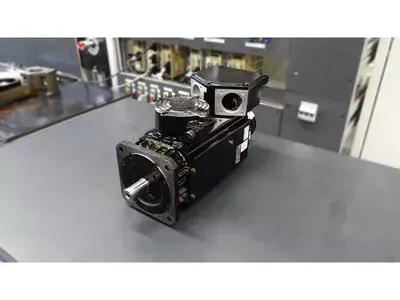

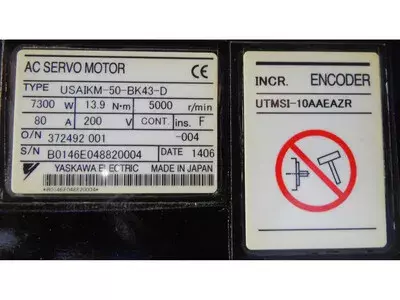

ÜbersichtDer Yaskawa USAIKM-50-BK43-D ist ein leistungsstarker AC-Servomotor japanischer Fertigung, der konstruktiv als Servomotor ausgelegt ist, in der Praxis jedoch als Spindelmotor betrieben wird. Durch seine hohe Nenndrehzahl, das hohe Drehmoment und die Auslegung für Dauerbetrieb eignet sich dieser Motor besonders für servoelektrische Spindelanwendungen in CNC-Maschinen. Die Bauweise ist robust, thermisch belastbar und auf präzise Regelung bei hohen Drehzahlen ausgelegt – bewährt seit jeher im industriellen Dauereinsatz.ÜbersichtGerätekategorie/Rolle: AC-Servomotor, eingesetzt als SpindelmotorSerie/Klasse: Yaskawa USAIKM-Serie, 200-V-KlasseBauweise: Hochdrehzahlmotor, fremdbelüftet, encoderbasiert, industrietauglichModellbezeichnungUSAIKM = Yaskawa Servo-/Spindelmotorenbaureihe50 = Baugröße / LeistungsklasseBK43 = Mechanische Ausführung (Flansch, Welle, Kühlkonzept)D = VersionsstandEncoder (Original) = Inkrementalencoder UTMSI-10AAEAZREncoder (Ersatz) = ERiP-UTMSI-10AAZugehöriger Inverter = Yaskawa CIMR-MXL2022Technische DatenMerkmalWertMotortypAC-Servomotor (Spindelanwendung)Nennleistung7,3 kWNennspannung200 V ACNennstrom80 ANenndrehmoment13,9 NmNenndrehzahl5.000 min⁻¹Max. Drehzahl16.000 min⁻¹BetriebsartCONT. (Dauerbetrieb)Isolationsklasseins.EncoderInkremental UTMSI-10AAEAZRHerstellerYaskawa ElectricHerkunftMade in JapanBaujahr2021 (Date 2101)Gewicht/Abmessungn. v.Anschlüsse & SchnittstellenU / V / W: Leistungsanschlüsse zum Inverter CIMR-MXL2022PE / FG: Schutzleiteranschluss, niederohmig und großflächig ausführenEncoderanschluss: Inkrementalencoder UTMSI-10AAEAZRLüfteranschluss: Fremdlüfterversorgung (separater Lüftermotor)Hinweis Kühlung: Lüfterfunktion vor Inbetriebnahme zwingend prüfenSteuerplatine / BaugruppenStator mit Hochleistungswicklung (200-V-Klasse)Rotor für Hochdrehzahlbetrieb bis 16.000 min⁻¹Inkremental-Encoder UTMSI-10AAEAZRFremdlüfter-Einheit zur aktiven KühlungHochdrehzahl-Lagerung für SpindelbetriebDichtungen und Anschlussraum für IndustrieumgebungAlarme & TroubleshootingBasierend auf typischen Yaskawa-Inverter- und Spindelanwendungen (CIMR-MXL-Serie).Alarme & TroubleshootingCodeBezeichnungTypischer BefundPrüfungAbhilfe01OvercurrentSpindel blockiert, Kurzschluss, LagerproblemMotorstrom, Mechanik prüfenMechanik instandsetzen02OvervoltageRückspeisung bei AbbremsenDC-Bus prüfenBremskreis anpassen03UndervoltageVersorgung instabilNetzspannung messenEinspeisung stabilisieren05OverheatKühlung unzureichendLüfter, Luftführung prüfenLüfter instandsetzen09Ground FaultFeuchtigkeit, IsolationsschadenIsolation messen (abgeklemmt)Trocknung, Abdichtung11Motor OverloadDauerüberlast im SpindelbetriebLastprofil prüfenProzess anpassen13Output Phase LossPhasenausfallLeitungen prüfenKabel/Endstufe reparieren22Thermistor FaultTemperatursensor defektSensor/Leitung prüfenSenso
