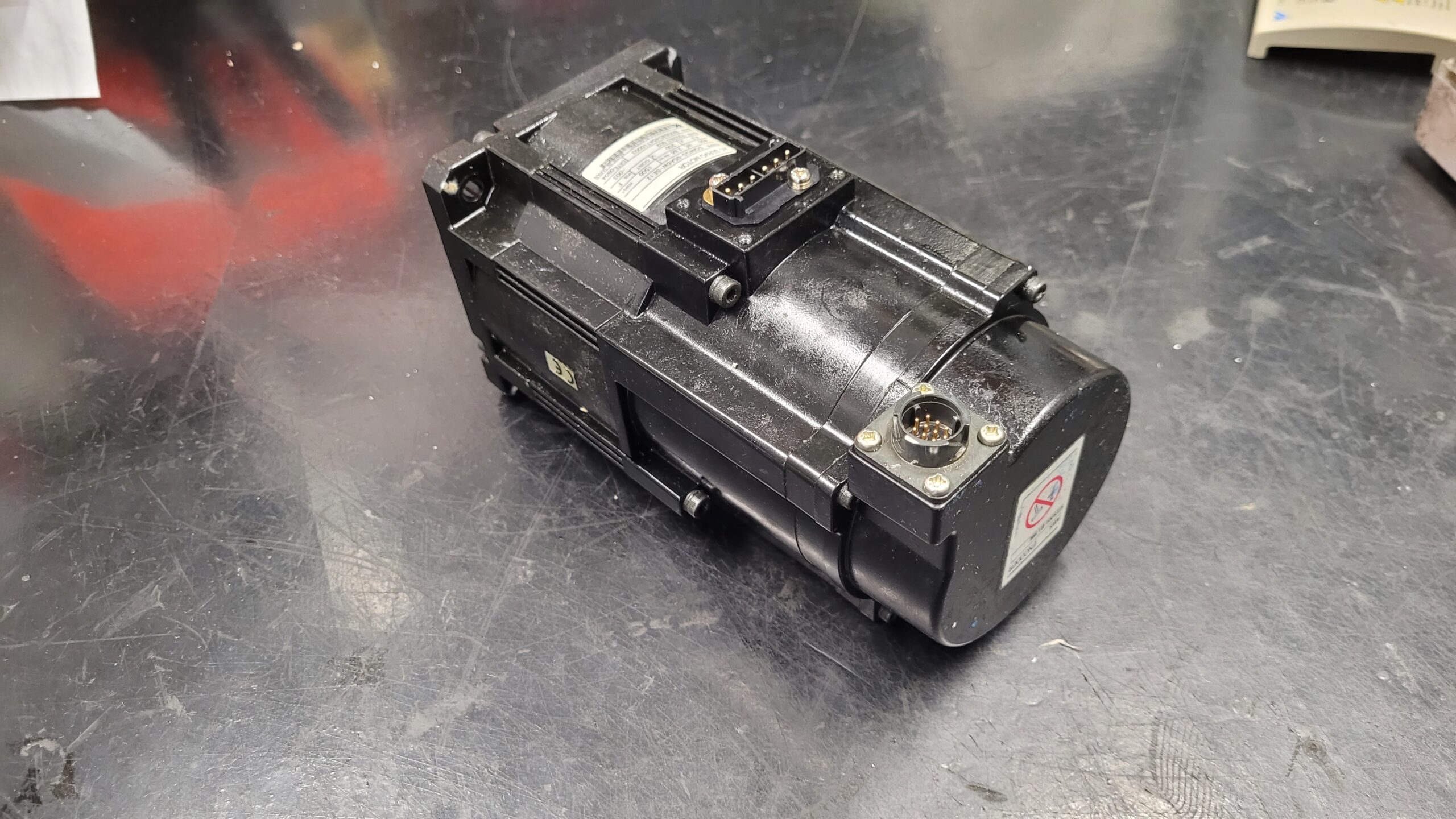

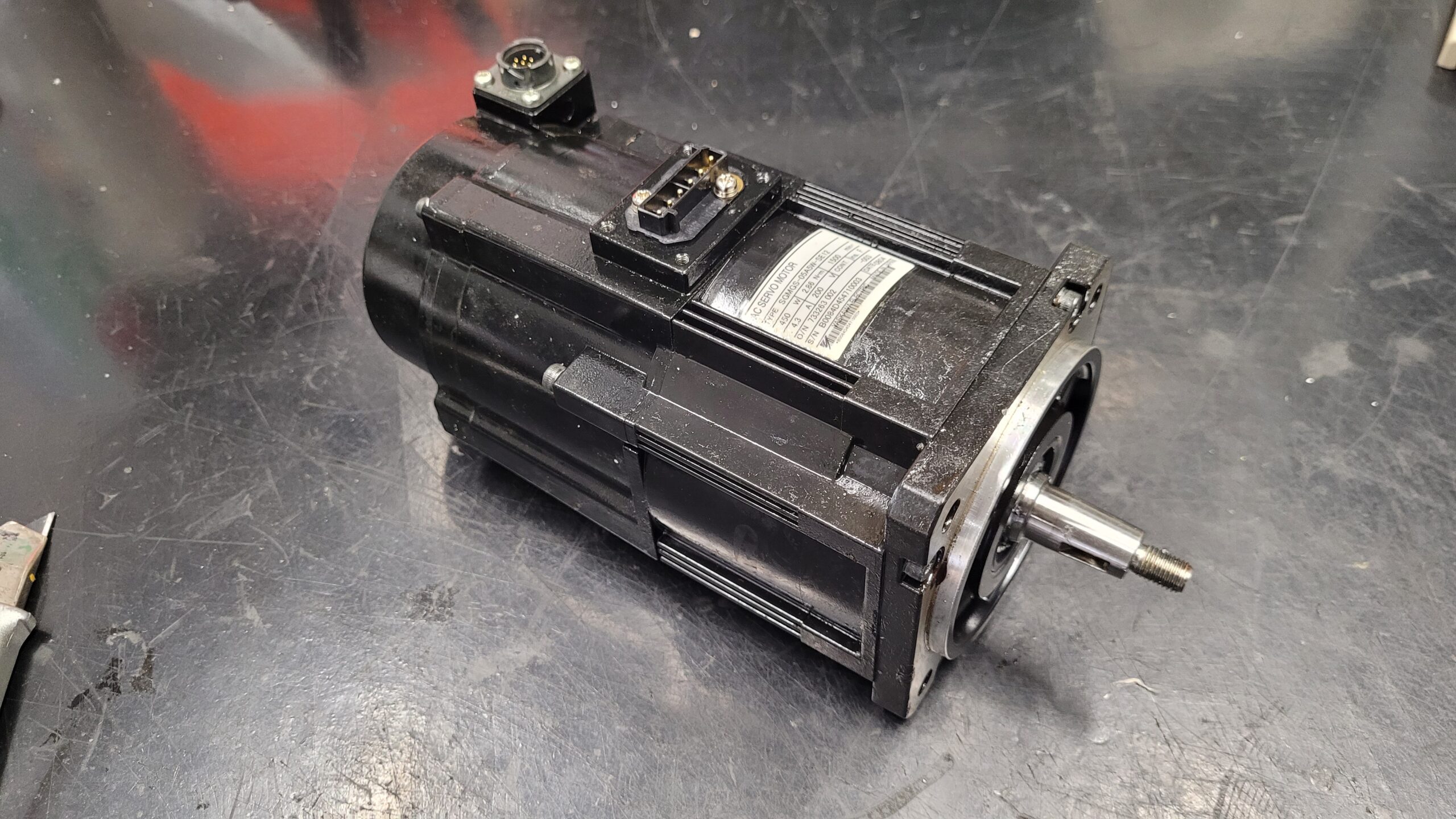

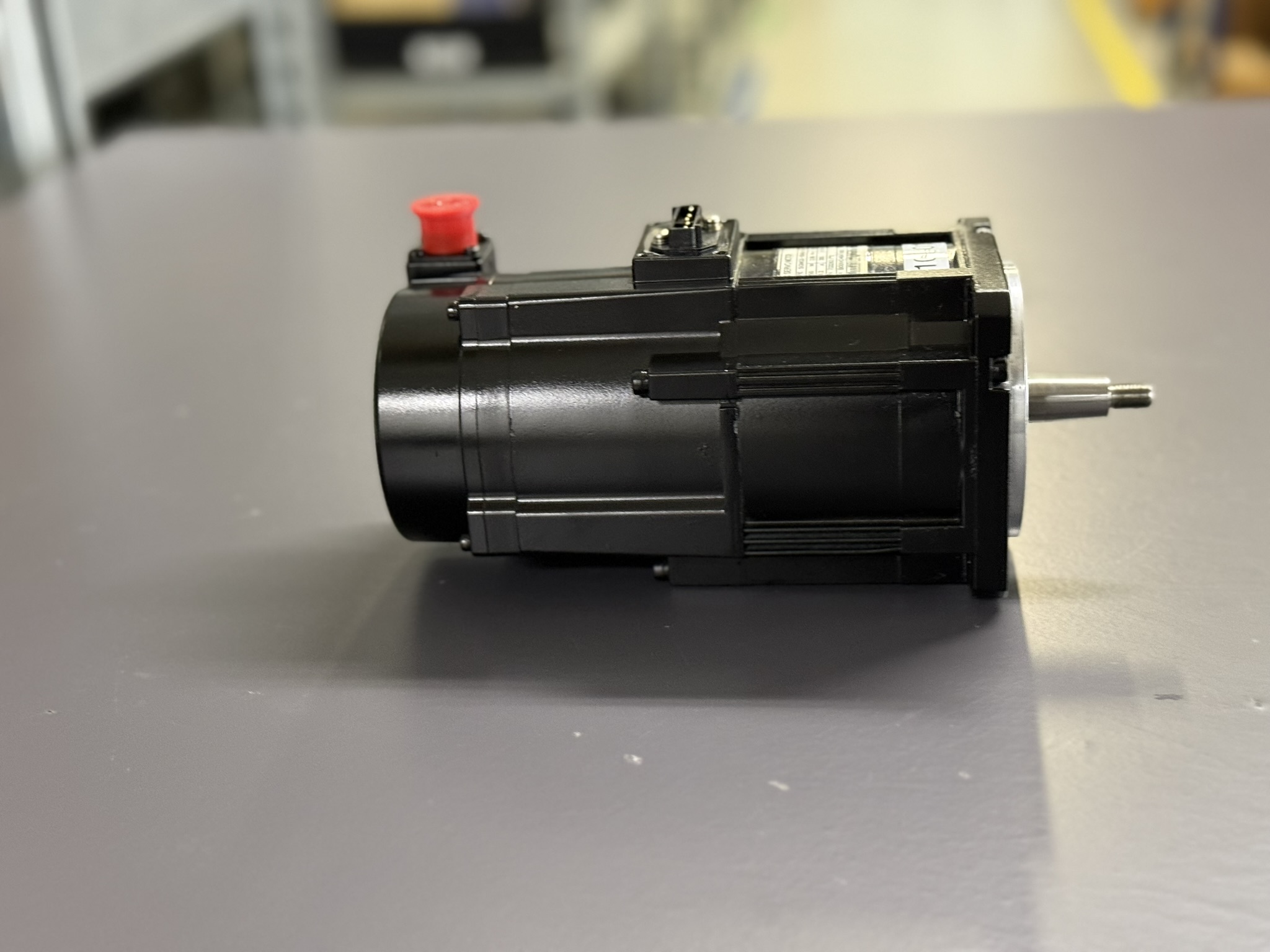

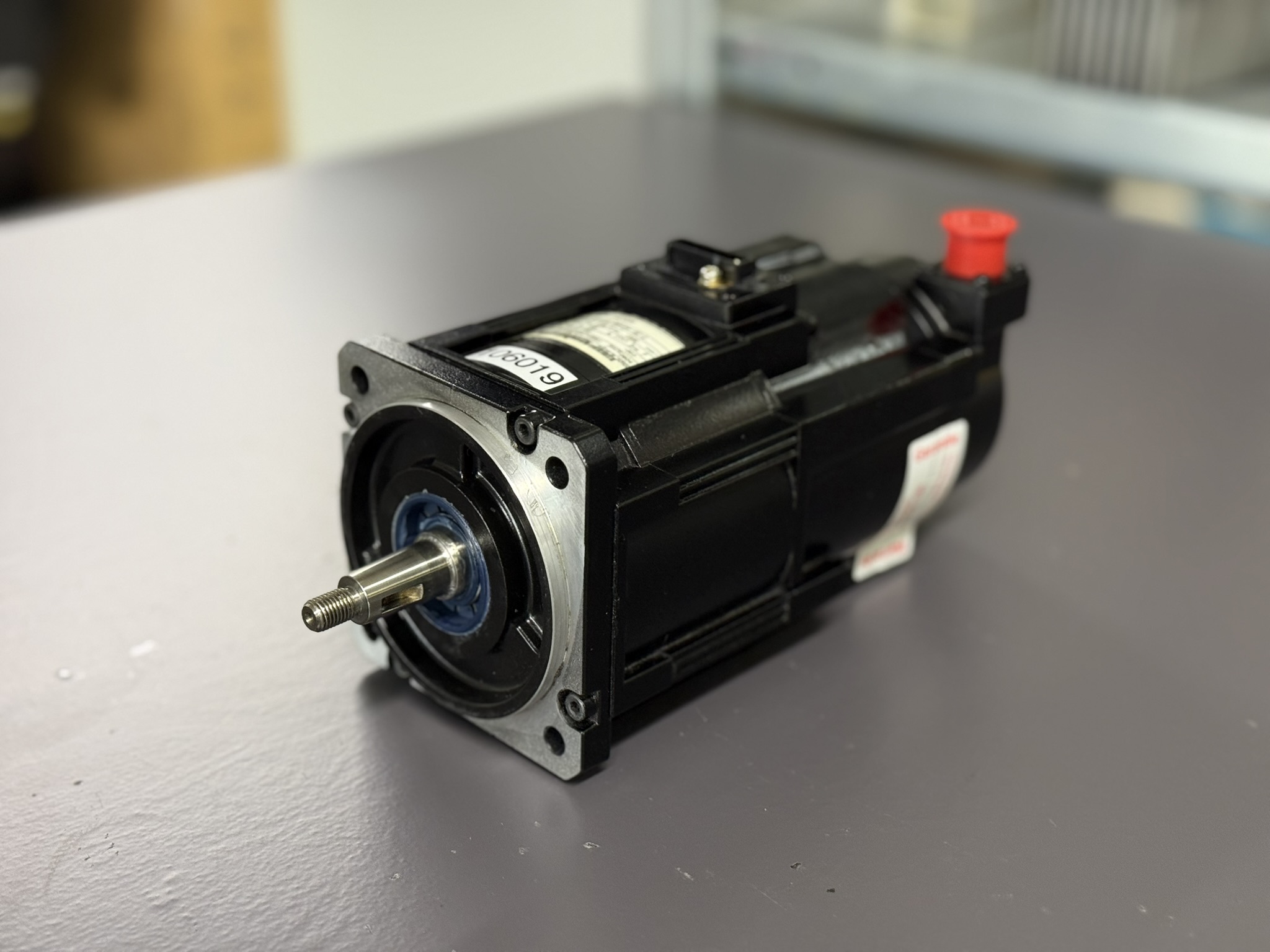

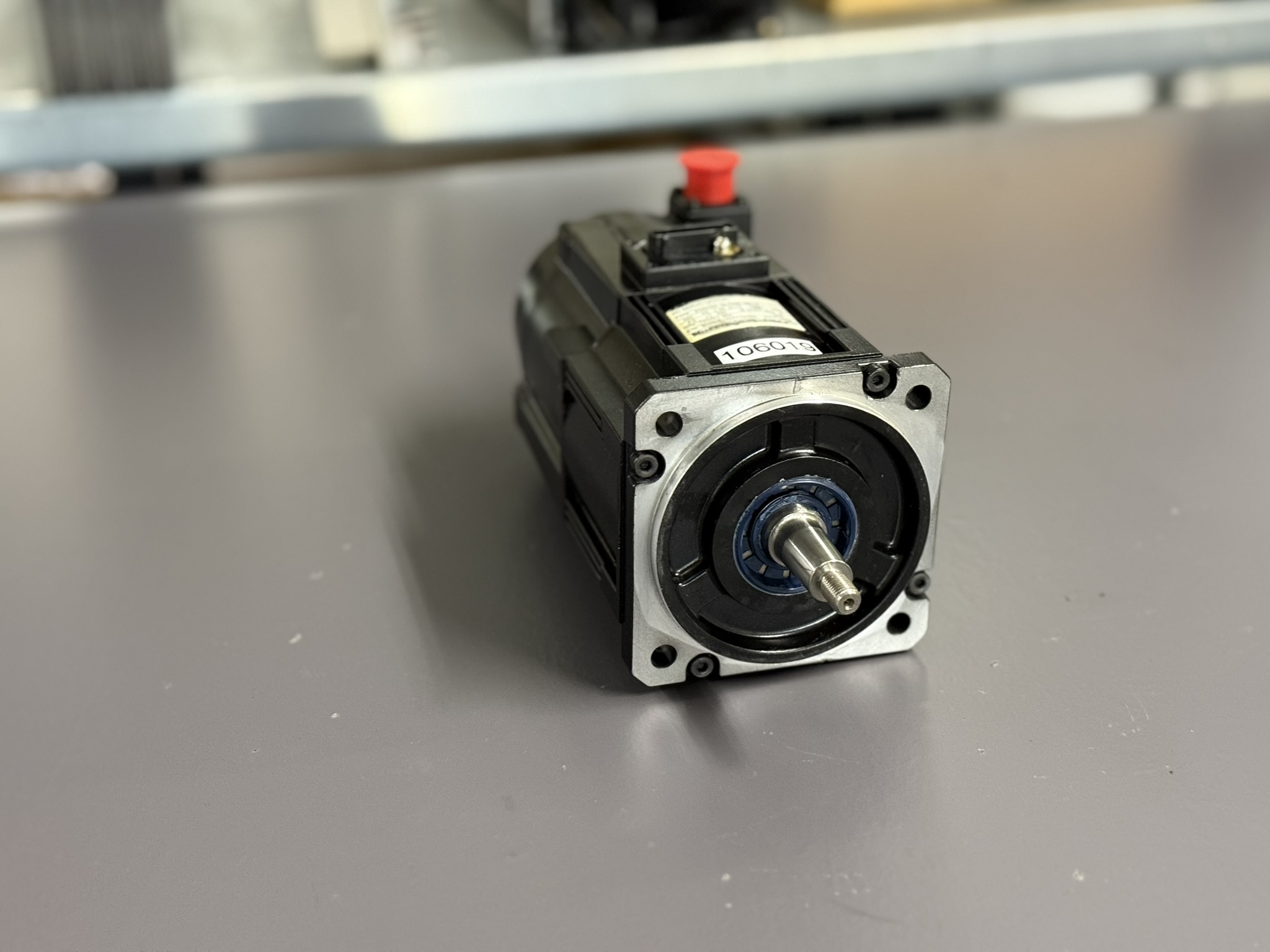

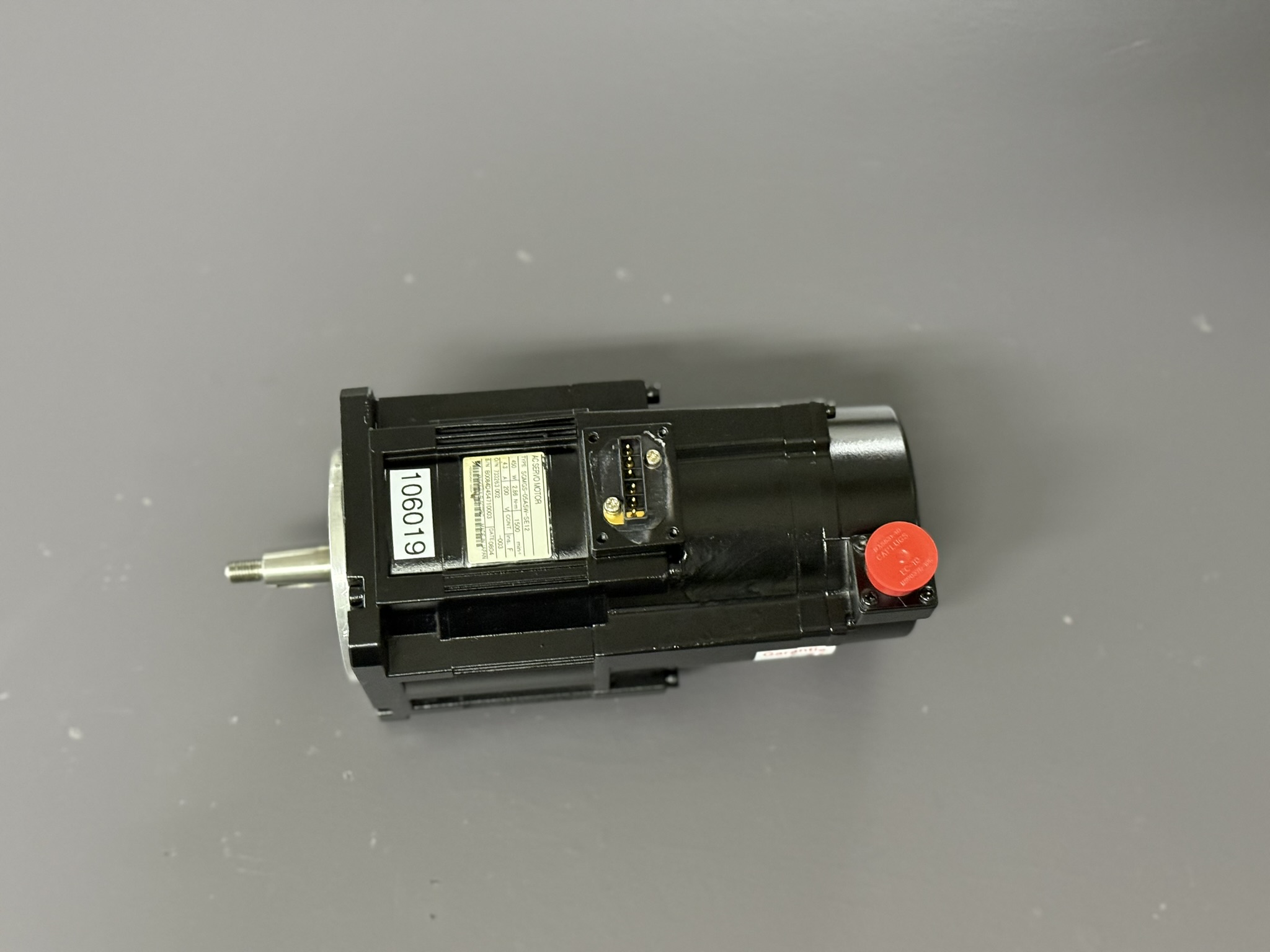

Eingangszustand und Schadensbild

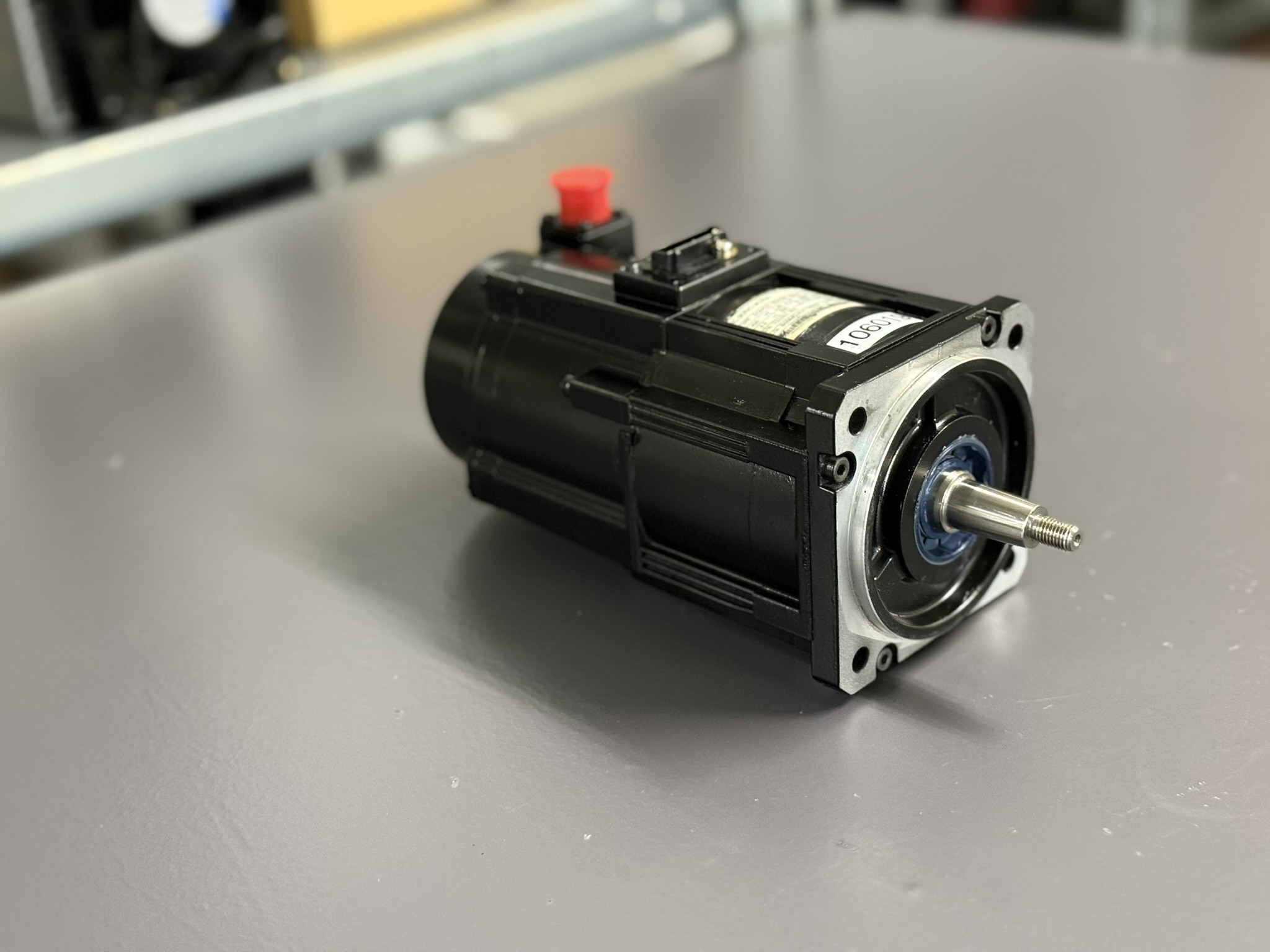

Der eingesandte Yaskawa SGMGS-05A5W-SE12 wurde bei industrypart GmbH zur Standardüberholung angeliefert. Das Gerät zeigte beginnenden Lagerverschleiß und unregelmäßige Rückmeldesignale des Encoders. Der Motor stammt aus einer CNC-Achse einer Werkzeugmaschine, die über Jahre hinweg unter Dauerlast im Mehrschichtbetrieb gearbeitet hat.

Mechanische und elektrische Überholung

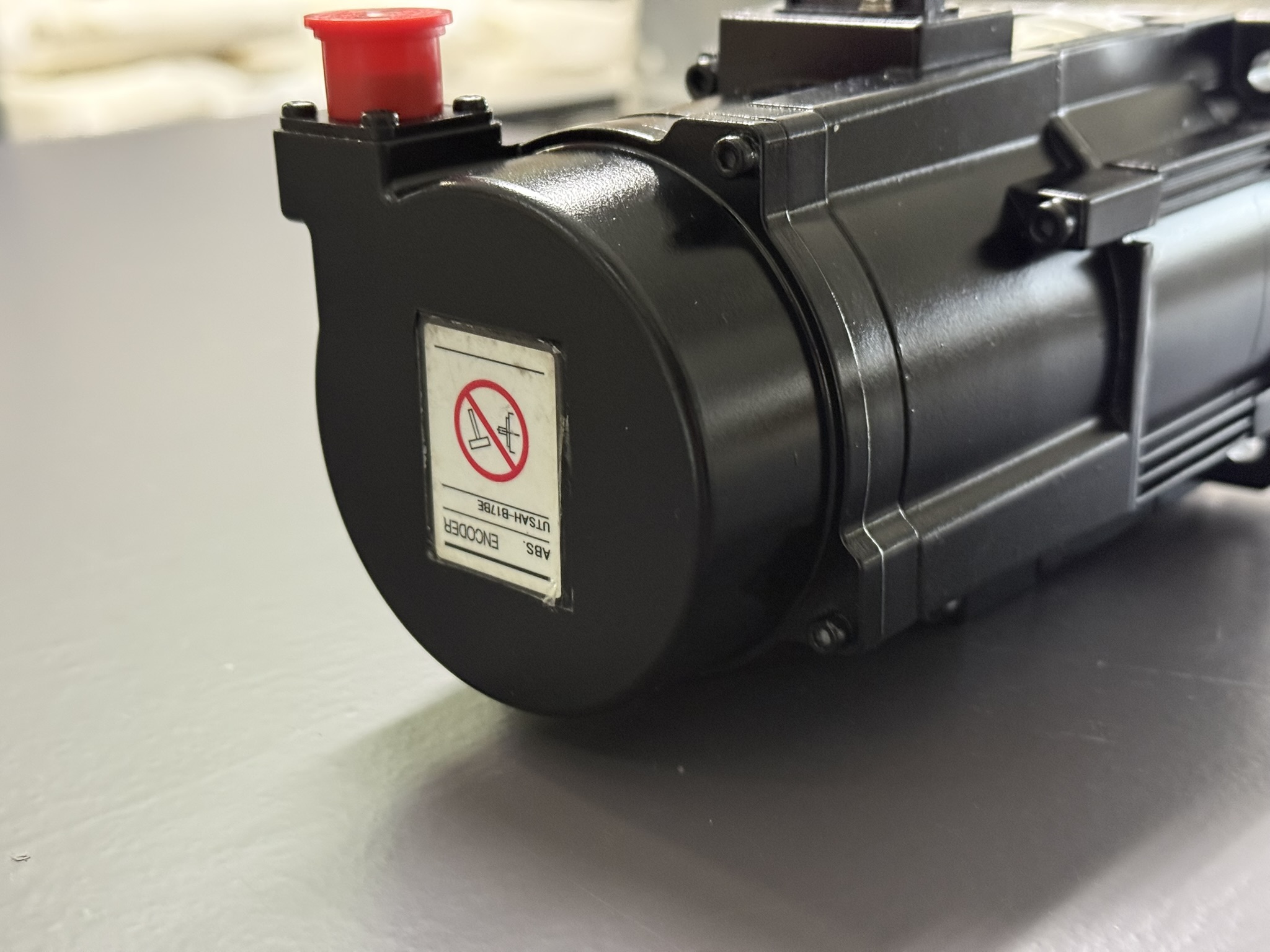

Nach der Eingangskontrolle erfolgte die vollständige Demontage des Motors. Die Wicklungen wurden gereinigt, getrocknet und mittels Hochspannungs-Isolationsmessung überprüft. Lager, Dichtungen und Steckverbindungen wurden präventiv ersetzt. Der Encoder UTSAH-B17BE zeigte Signalabweichungen und wurde durch ein neues, original kalibriertes Modell ersetzt. Anschließend wurde er exakt justiert und mit dem Servopack parametriert.

Belastungstestplatz und Funktionsprüfung

Ein wesentlicher Bestandteil unserer Qualitätssicherung ist der Belastungstestplatz für Servomotoren, den wir speziell für solche Arbeiten entwickelt haben. Auf diesem Testplatz werden Servomotoren bis 4,4 kW unter realen Lastbedingungen geprüft.
Getestet wird mit dem Original-Yaskawa-Servoverstärker SGDK-050505AEA-V, um sicherzustellen, dass alle Parameter und Regelkreise exakt den Werksbedingungen entsprechen.

Während des Tests werden Strom, Drehmoment, Temperatur, Sinussignal und die Rückführsignale des Encoders überwacht. Die Prüfung erfolgt in mehreren Phasen von der Leerlaufdiagnose über kontrollierte Belastungsstufen bis hin zu 100 % Nennlast. Alle Messwerte werden elektronisch dokumentiert und archiviert, um eine vollständige Nachverfolgbarkeit zu gewährleisten.

Diese reale Lastsimulation ist entscheidend, um die tatsächliche Stabilität des Motors nach der Reparatur zu beurteilen. Nur durch den Belastungstest lässt sich sicherstellen, dass der Motor unter realen Betriebsbedingungen zuverlässig arbeitet und keine thermischen oder elektrischen Schwächen aufweist.

Prüfergebnisse und Endabnahme

Nach einer Stunde Dauerlauf bei 100 % Nennlast zeigte der Motor perfekte Werte: gleichmäßige Stromaufnahme, stabile Temperaturentwicklung und saubere Encoder-Signale ohne Phasenversatz.

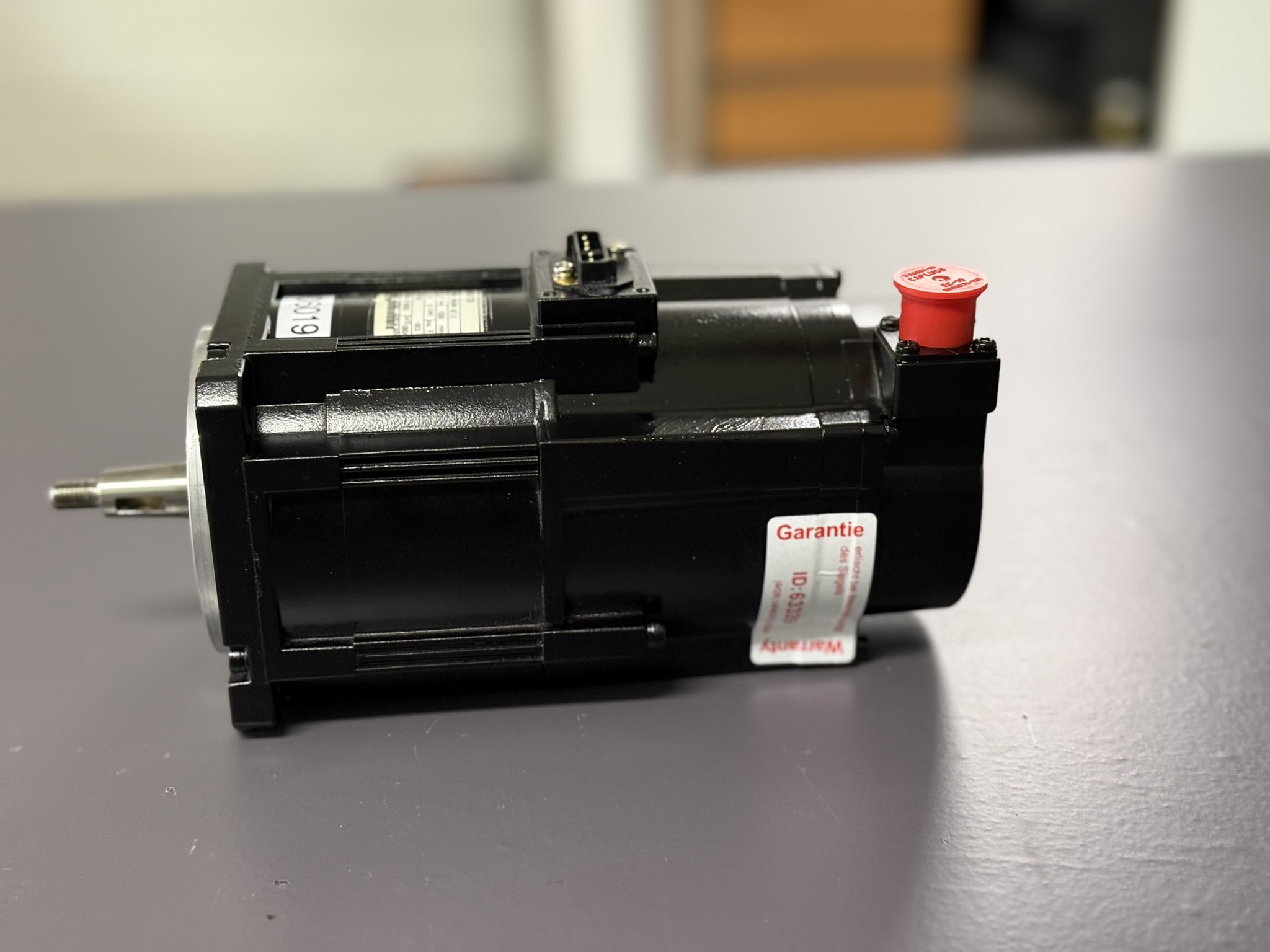

Die Abschlussprüfung bestätigte die vollständige Wiederherstellung der elektrischen und mechanischen Eigenschaften. Nach der Lackierung und finalen Sichtprüfung wurde der Motor etikettiert, protokolliert und zur Auslieferung freigegeben.

Ergebnis und Nutzen

Der Motor erreicht nach der Überholung wieder die Performance eines Neuteils. Durch präventiven Austausch kritischer Komponenten, exakte Justierung und Belastungstests wird nicht nur die Funktionsfähigkeit geprüft, sondern auch die Lebensdauer erheblich verlängert.
Die umfangreiche Dokumentation des Prüfstands bietet dem Kunden einen klaren Nachweis über die Qualität und Sicherheit der durchgeführten Reparatur.

Präventive Maßnahmen für den Kunden

Fazit

Die Reparatur und Prüfung des Yaskawa SGMGS-05A5W-SE12 zeigen, wie wichtig es ist, Servomotoren nach einer Überholung unter realer Belastung zu testen. Nur durch präzise Simulation der Betriebsbedingungen kann die volle Funktionsfähigkeit verifiziert werden.
Unser speziell entwickelter Prüfstand, ausgestattet mit Original-Yaskawa-Technik, ermöglicht reproduzierbare Messergebnisse, sichert die Qualität jeder Reparatur und sorgt für eine langfristig zuverlässige Maschinenperformance.

eitere Informationen wie Preis, Lieferzeit zu erwähnten Geräten:

• Yaskawa AC Servo Motor SGMGS-05A5W-SE12
• Encoder Yaskawa UTSAH-B17BE
• Servopack SGDK-050505AEA-V

Weitere Informationen zu unseren Yaskawa-Reparaturen finden Sie hier.

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Yaskawa-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat zur Seite.

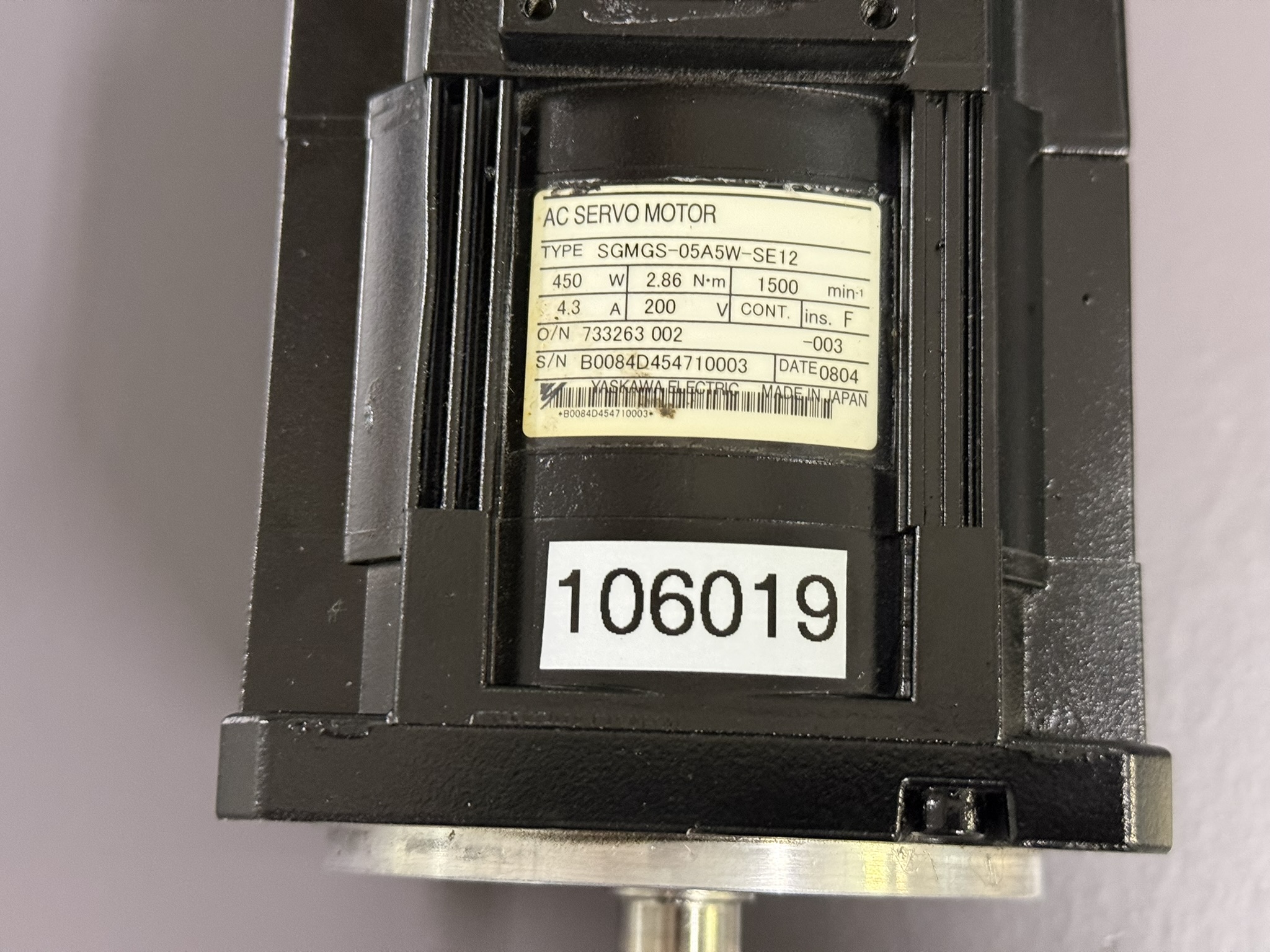

Technische Daten des AC‑Servomotors (SGMGS‑05A5W‑SE12)

Einsatzumgebung & kompatible Geräte

Der Motor wird häufig in STAR-Drehmaschinen, Matsuura-Bearbeitungszentren und CNC-Fertigungsanlagen mit Siemens- oder Yaskawa-Steuerung eingesetzt.
Er ist kompatibel mit Servoverstärkern der SGDK-Serie und für Umgebungstemperaturen zwischen 0–40 °C sowie 20–80 % Luftfeuchtigkeit (nicht kondensierend) ausgelegt.
Eine 24-V-Bremse kann optional nachgerüstet werden, insbesondere bei vertikalen Achsen.

Funktionsbeschreibung

Der Yaskawa SGMGS-05A5W-SE12 ist ein drehstrombetriebener Synchron-Servomotor mit Permanentmagnet-Rotor und hochauflösendem UTSAH-B17BE-Encoder.
Die Regelung erfolgt über das SGDK-050505AEA-V-Servopack, das mit feldorientierter Vektorregelung arbeitet. Der Regler steuert Strom, Drehmoment, Drehzahl und Position hochdynamisch und überwacht in Echtzeit Rückmeldesignale, Strom, Spannung und Temperatur.
Das Zusammenspiel aus präziser Regelung, schneller Strombegrenzung und robuster Bauweise sorgt für maximale Genauigkeit in der Bewegungsausführung – besonders in Werkzeugmaschinen, Robotern und Messsystemen.

Schutzfunktionen:

• Überstrom-, Erd- und Kurzschlussschutz
• Unterspannungserkennung
• Überlast- und Übertemperaturabschaltung
• Regenerations- und Kommunikationsüberwachung

Alarmmeldungen & Troubleshooting

Bestandteile
