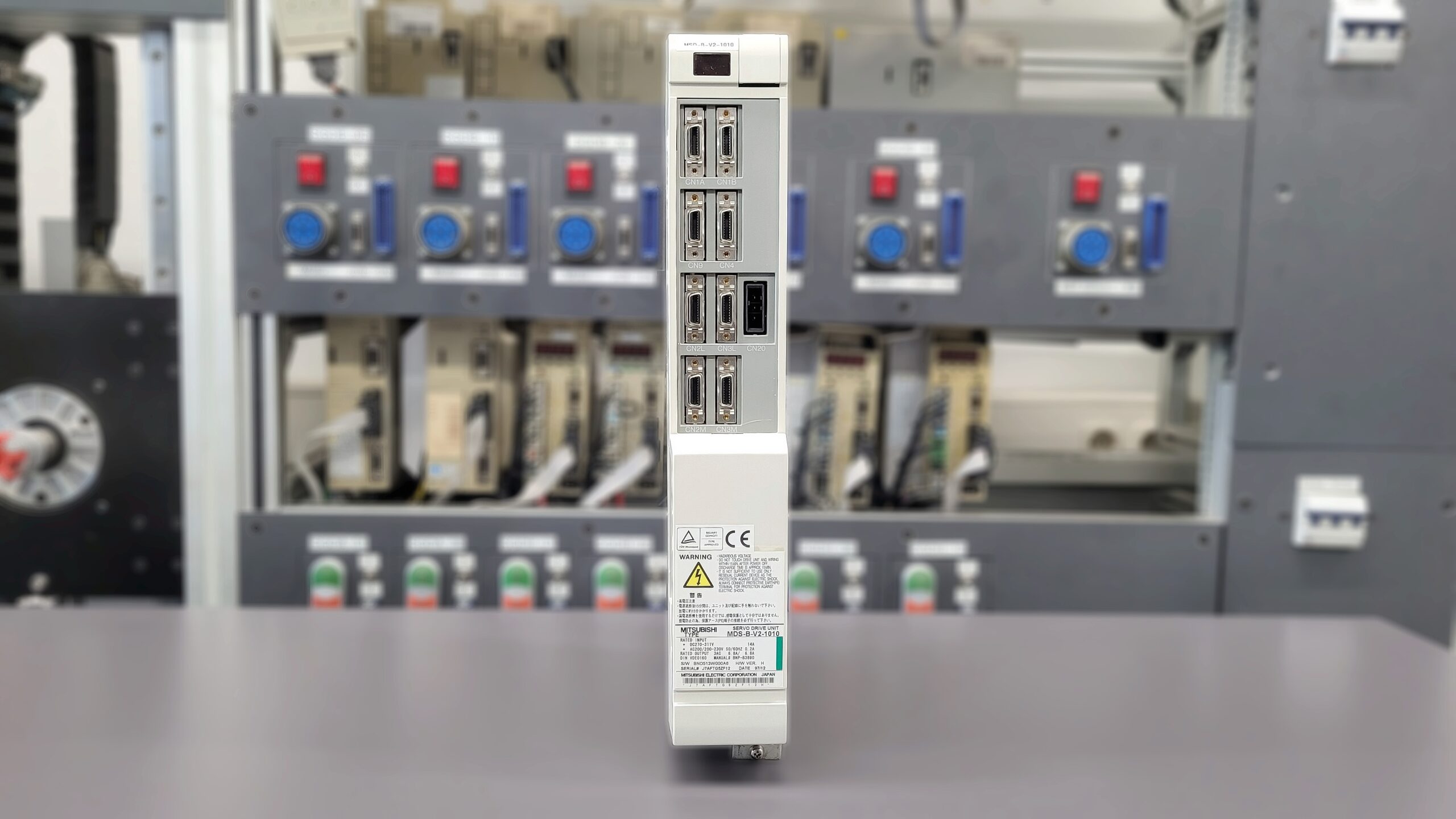

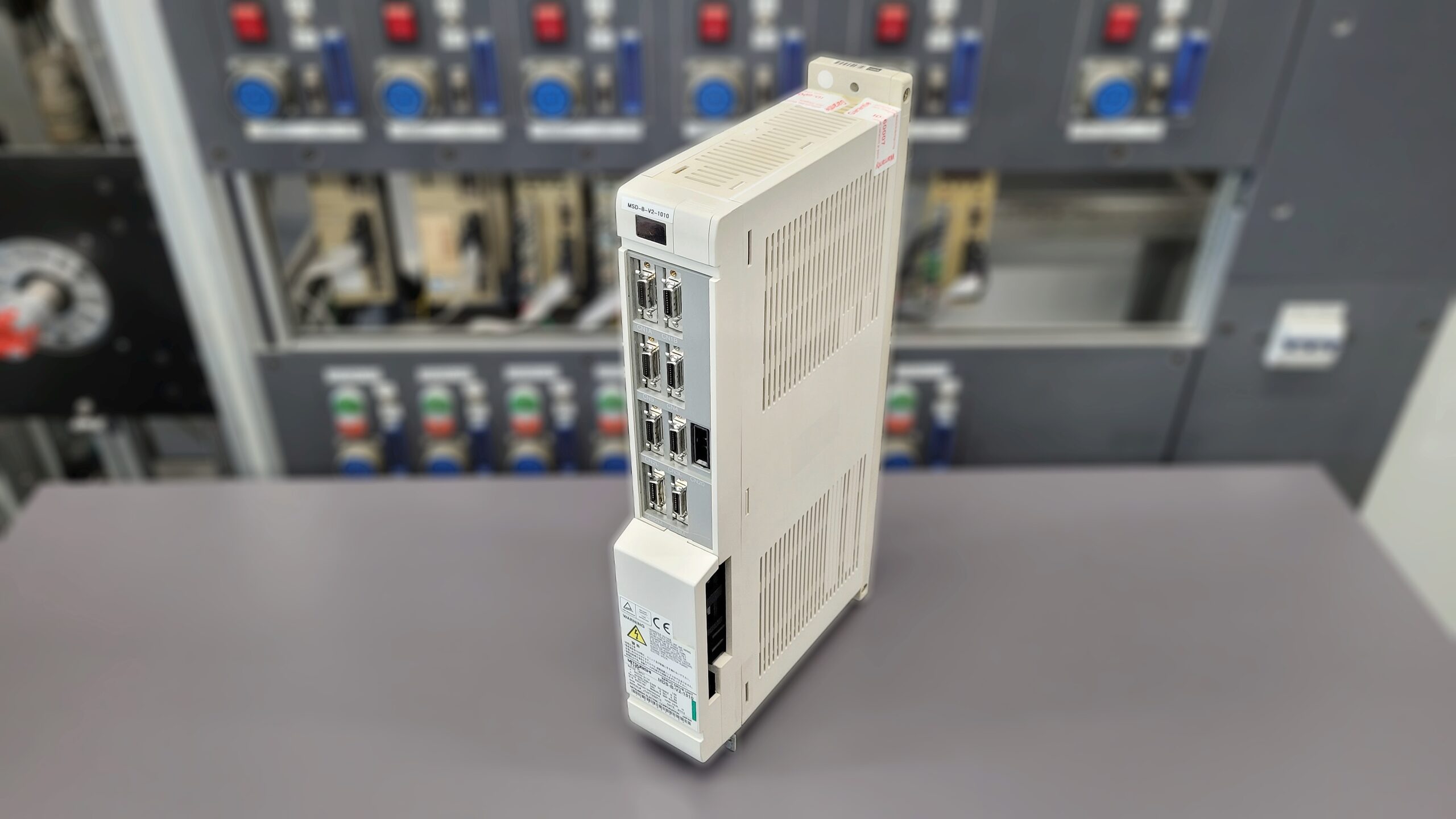

Mitsubishi Servo Drive Unit MDS-B-V2-1010 Hauptbild
17.04.2026 von Viktor Siebert
Mitsubishi Servo Drive Unit MDS-B-V2-1010 ohne Einschaltfunktion mit ausgefallenem Lüfter, Netzteilschaden und Defekt im Leistungsteil

Ausgangssituation und Fehlerbild.

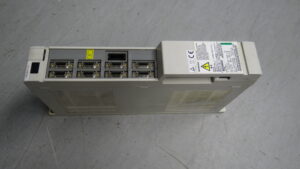

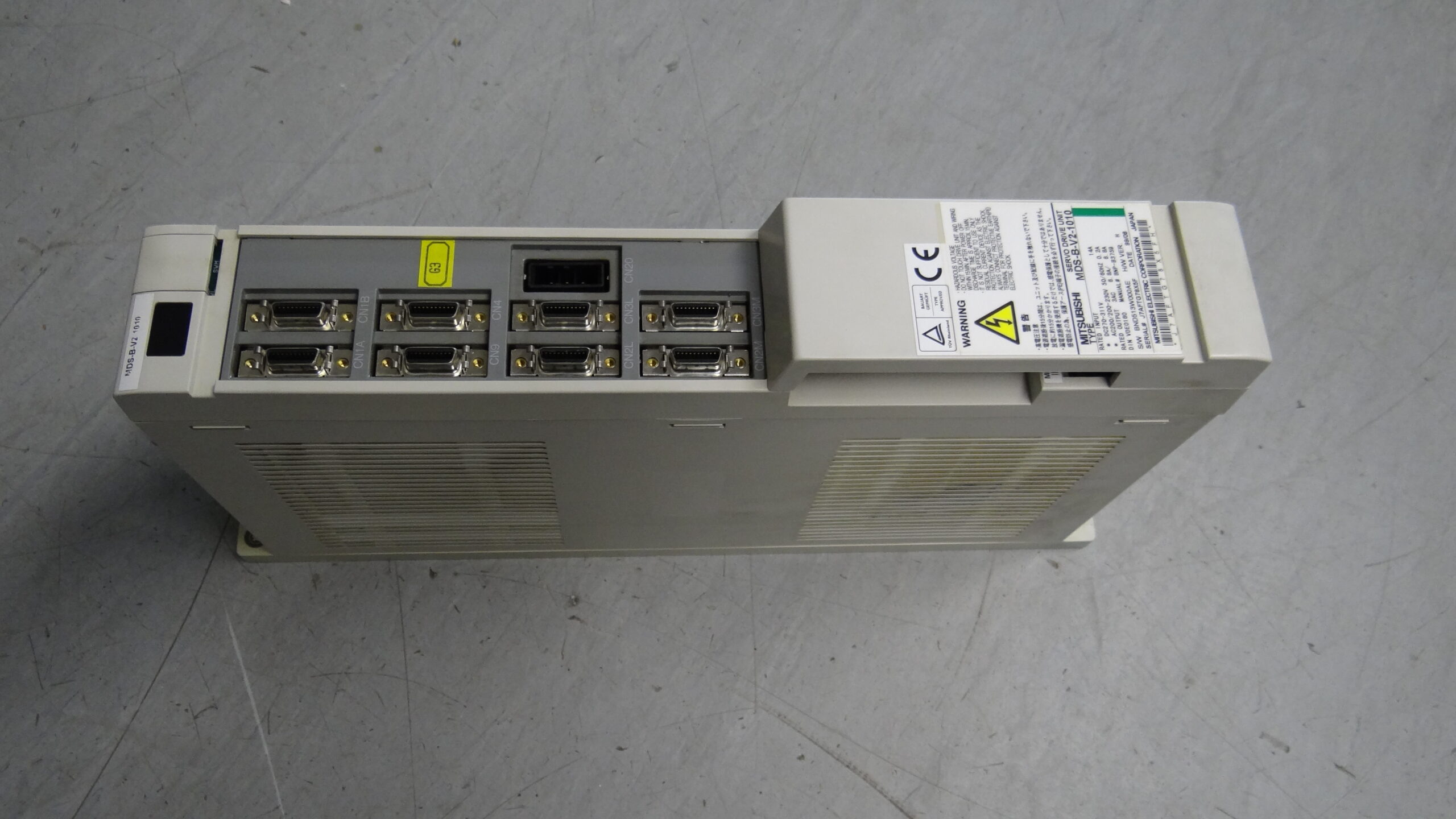

Bei diesem Reparaturfall ging es um ein Mitsubishi Servo Drive Unit MDS-B-V2-1010. Das Gerät zeigte beim Einschalten keinerlei Reaktion. Es leuchtete keine LED, der Lüfter lief nicht an und das Modul blieb komplett ohne Lebenszeichen. Genau so kam das Gerät bei uns an. Der Fehler ließ sich in der Anlage nachvollziehen. Auch dort blieb das Drive nach dem Einschalten vollständig tot.

Technisch war das Fehlerbild deshalb auffällig, weil nicht nur die Leistungsfreigabe fehlte, sondern bereits die grundlegende Eigenversorgung des Geräts nicht mehr anlief. Wenn bei einem Servo Drive weder Statusanzeige noch Lüfterfunktion vorhanden sind, liegt der Schaden in vielen Fällen nicht mehr nur in einer einzelnen Schutzabschaltung, sondern tiefer in der internen Versorgung oder im Leistungsteil. In solchen Fällen reicht eine reine Außenprüfung nicht aus. Das Gerät muss geöffnet und der innere Zustand sauber bewertet werden.

Wichtig ist dabei immer der sichere Ablauf. Vor dem Öffnen oder Abziehen von Steckern muss das Gerät spannungsfrei geschaltet, gegen Wiedereinschalten gesichert, die Entladezeit abgewartet und die Spannungsfreiheit geprüft werden. Messungen an spannungsführenden Teilen dürfen nur durch Elektrofachkräfte mit geeigneter Ausrüstung und nach den örtlichen Regeln durchgeführt werden.

Eingangskontrolle und erste Diagnose

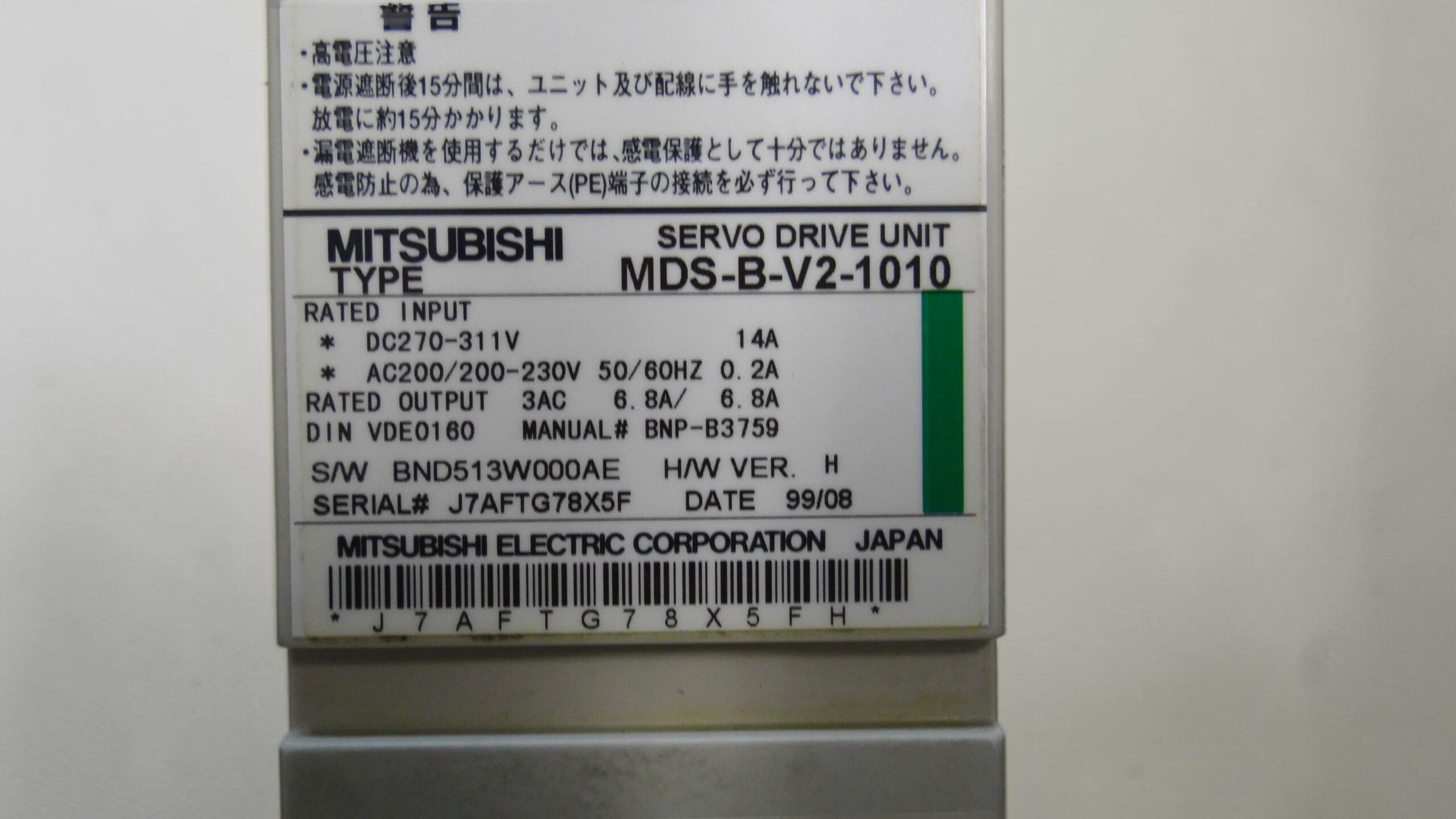

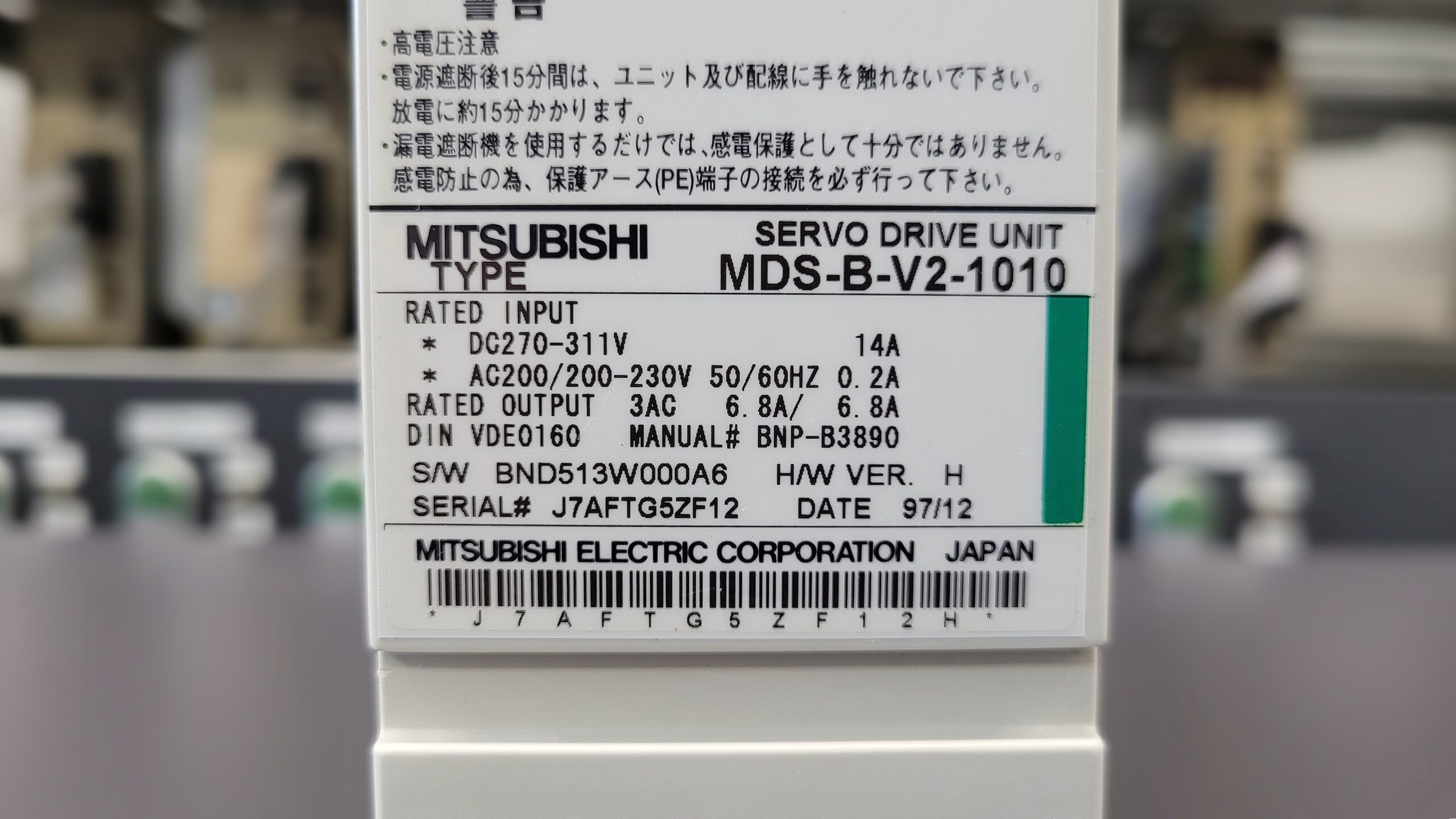

In der Eingangskontrolle wurde zunächst das Typenschild aufgenommen. Es handelt sich um ein Mitsubishi Servo Drive Unit MDS-B-V2-1010 mit Bauzeit 99/08. Am Gerät sind unter anderem ein Gleichspannungseingang von DC 270 bis 311 V, ein Steuereingang von AC 200 bis 230 V bei 50/60 Hz sowie ein 3AC-Ausgang mit 6,8 A angegeben. Die Herkunft ist Japan. Das passt zu einem älteren CNC-Servoantrieb aus dem Maschinenbau.

Nach der Bestätigung des Fehlers in der Anlage wurde das Gerät zerlegt. Dabei fiel direkt der Lüfter auf. Noch beim Ausbau zeigte sich, dass er mechanisch nicht mehr frei lief. Der Lüfter war vollständig mit Schmutz zugesetzt und drehte sich nicht mehr. Das ist kein Nebenschaden, sondern in vielen Fällen der Anfang einer längeren thermischen Überlastung. Wenn die Zwangskühlung ausfällt, steigt die Temperatur im Gerät an den wärmekritischen Bereichen deutlich an. Das betrifft nicht nur das Leistungsteil, sondern auch die interne Versorgung.

Die erste Diagnose war deshalb früh klar eingegrenzt. Es lag kein einzelner Kommunikationsfehler und kein sporadischer Alarmzustand vor, sondern ein echter Hardwareausfall mit Folgeschäden.

Technische Analyse

Bei diesem Gerät ist die Ursache Wirkung Kette plausibel und in der Werkstatt gut nachvollziehbar. Der Lüfter war durch starke Verschmutzung blockiert. Damit fiel die Kühlung im Betrieb aus oder war zumindest über längere Zeit stark eingeschränkt. Die Verlustwärme im Gerät konnte nicht mehr ausreichend abgeführt werden. Unter dieser thermischen Belastung wurde zuerst die interne Versorgung geschwächt und schließlich beschädigt. Wenn die interne Versorgung zusammenbricht, bleibt das Drive beim Einschalten vollständig tot. Genau dieses Symptom lag hier vor.

Zusätzlich zeigte die weitere Prüfung, dass auch die Leistungsendstufe bereits mit betroffen war. Das ist ein typischer Folgeschaden, wenn ein Antrieb über längere Zeit thermisch grenzwertig betrieben wird. Die Temperaturbelastung wirkt nicht punktuell, sondern auf mehrere funktionale Baugruppen gleichzeitig. Kritische Leistungskomponenten altern schneller, Übergänge werden belastet und Schutzreserven gehen verloren. Irgendwann ist der Punkt erreicht, an dem das Gerät nicht mehr startet.

Das erklärt auch, warum der Schaden nach außen zunächst wie ein reiner Totalausfall wirkt. Tatsächlich liegt die Ursache aber oft einige Zeit zurück. Der blockierte Lüfter war hier der klare technische Ausgangspunkt. Das eigentliche Symptom ohne LED und ohne Lüfterfunktion war bereits die Folge eines fortgeschrittenen internen Schadens.

Reparaturmaßnahmen und Instandsetzung

Im Reparaturprozess wurde das Drive vollständig zerlegt und zunächst gründlich gereinigt. Bei solchen Geräten ist die Reinigung nicht nur optisch wichtig. Ablagerungen behindern die Wärmeabfuhr, verschlechtern die Beurteilbarkeit und können in Verbindung mit Feuchtigkeit oder leitfähigem Staub zusätzliche Fehler verursachen.

Danach erfolgte die technische Instandsetzung der betroffenen Funktionsgruppen. Das interne Netzteil wurde instand gesetzt, die geschädigten Bereiche im Leistungsteil wurden überarbeitet und funktional beschädigte Einheiten ersetzt. Dabei wurde nicht auf Einzelteilebene dokumentiert, sondern auf Baugruppen und Funktionsbereiche geprüft und instand gesetzt. Parallel dazu wurde die Kühlung wiederhergestellt, damit die ursprüngliche Schadensursache nicht im Gerät verbleibt.

Präventiv ist bei diesem Schadenbild wichtig, die Luftführung und den Zustand des Lüfters grundsätzlich mit zu bewerten. Gerade ältere Antriebe in verschmutzten Schaltschränken fallen nicht nur wegen elektrischer Alterung aus, sondern sehr häufig wegen nachlassender Kühlung. Deshalb gehört bei solchen Fällen die Prüfung der Zwangsbelüftung zwingend zur nachhaltigen Instandsetzung.

Abschließender Funktionstest

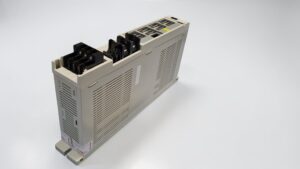

Nach der Instandsetzung wurde das Gerät elektrisch geprüft und auf Funktion getestet. Entscheidend war dabei zunächst das Ein Aus Verhalten. Das Drive musste wieder sauber hochlaufen, die interne Versorgung stabil aufbauen und ein reproduzierbares Einschaltverhalten zeigen. Danach wurde die Ausgangsfunktion unter geeigneten Testbedingungen kontrolliert.

Im Prüflauf wurde auf stabiles Startverhalten, saubere Versorgung, unauffälliges thermisches Verhalten und die Funktion des Leistungsteils geachtet. Zusätzlich wurde beobachtet, ob sich das Gerät unter Lastwechseln oder längerer Laufzeit erneut auffällig verhält. Gerade nach Schäden durch thermische Überlastung ist die Temperaturbeobachtung besonders wichtig.

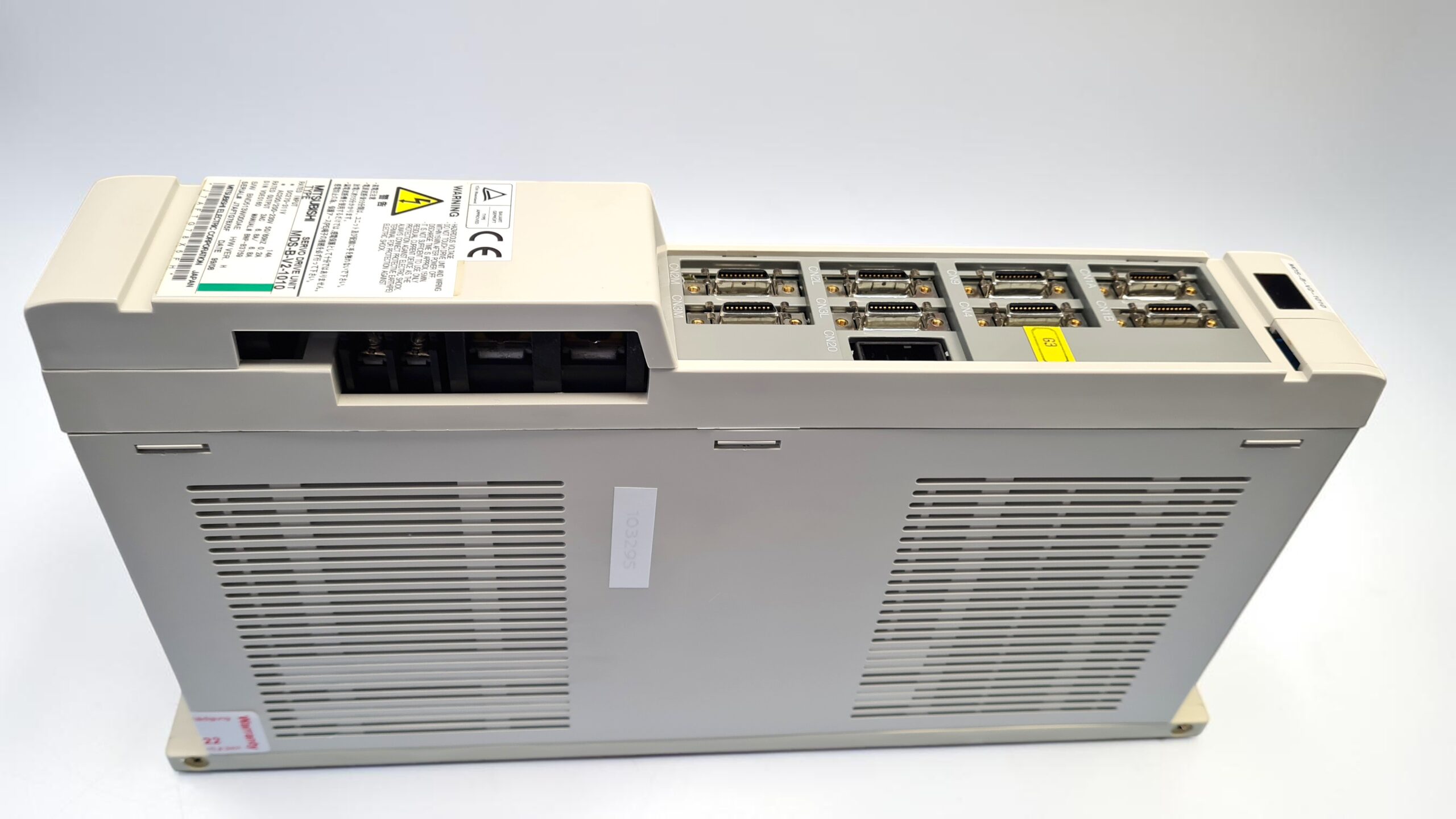

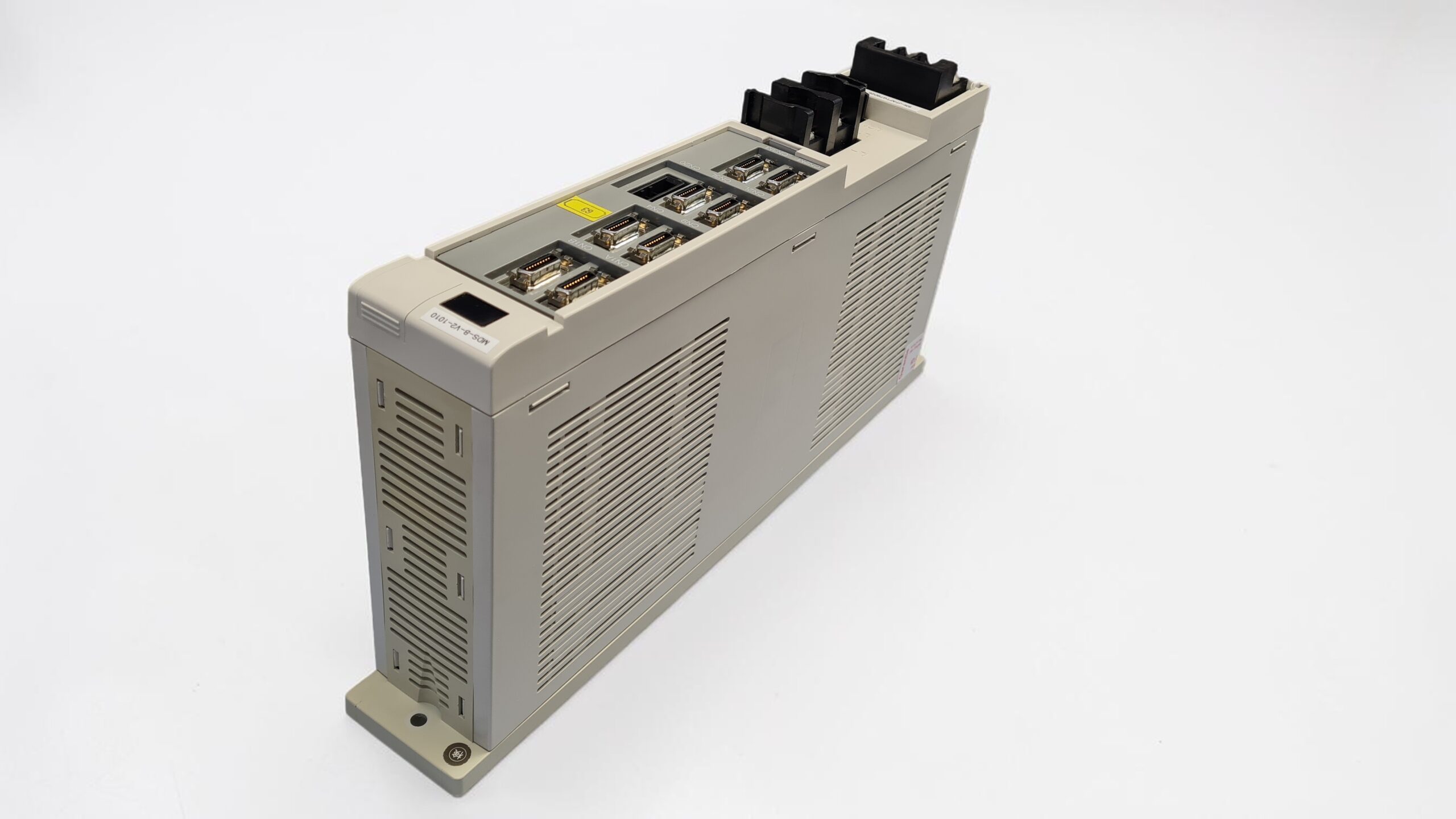

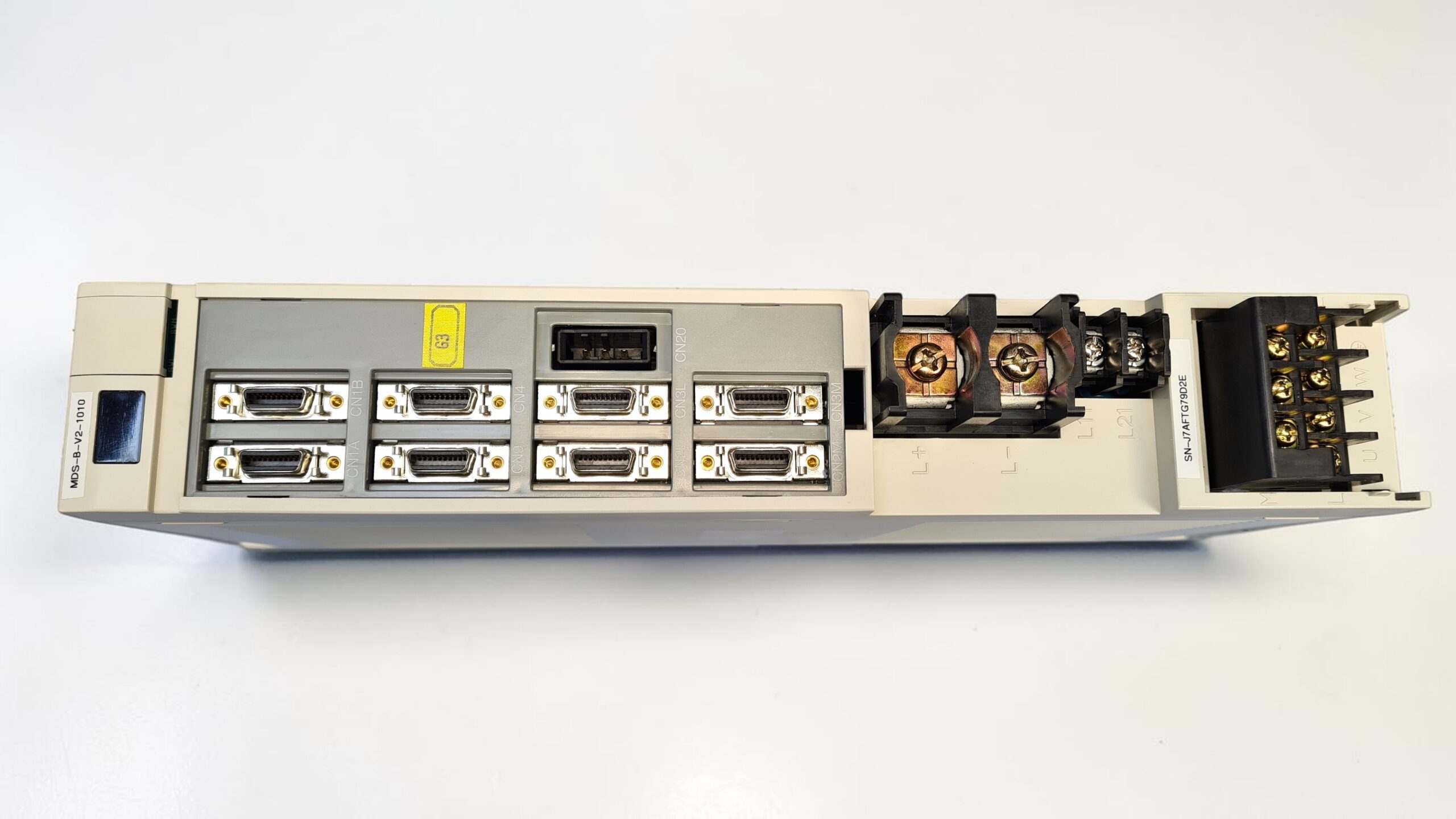

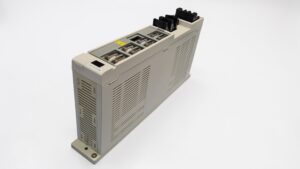

Der Funktionstest verlief nach der Instandsetzung unauffällig. Das Gerät startete wieder korrekt, die Versorgung blieb stabil und die Leistungsausgabe war reproduzierbar vorhanden. Damit war die technische Grundfunktion wiederhergestellt.

Fazit

Der Schaden an diesem Mitsubishi MDS-B-V2-1010 war kein spontaner Einzeldefekt, sondern die Folge einer ausgefallenen Kühlung. Der komplett zugesetzte und blockierte Lüfter führte sehr wahrscheinlich über längere Zeit zu einer thermischen Überlastung. Daraus entstanden Schäden am internen Netzteil und im Leistungsteil. Das äußere Fehlerbild ohne LED und ohne Lüfterfunktion war bereits das Endstadium dieser Entwicklung.

Die Reparatur ist nachhaltig, weil nicht nur der sichtbare Totalausfall behoben wurde, sondern auch die technische Ursache und die thermisch belasteten Funktionsbereiche berücksichtigt wurden. Genau das ist bei älteren Industrieantrieben entscheidend.

Weitere Informationen wie Preis, Lieferzeit zum: Mitsubishi Servo Drive Unit MDS-B-V2-1010

Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Drive Reparatur bei Industrypart

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

Technische Spezifikationen

FeldAngabe
HerstellerMitsubishi Electric Corporation
GerätetypServo Drive Unit
ModellbezeichnungMDS-B-V2-1010
SerieMDS-B-V2
Leistungca. 1,0 kW Klassenbereich
EingangsspannungDC 270 bis 311 V, zusätzlich AC 200 bis 230 V, 50/60 Hz
Ausgangsspannung3AC, aus Zwischenkreis gespeist, genaue Ausgangsspannung lastabhängig
Nennstrom3AC 6,8 A / 6,8 A
SteuerungsartCNC Servo Drive, geregelter AC-Servoantrieb
Rückführunganwendungsabhängig über Motorgeber / Positionsrückführung, maschinenspezifisch
KühlungZwangskühlung mit Lüfter
Schutzartca. IP20, Schaltschrankgerät
Umgebungstemperaturca. 0 bis 45 °C, abhängig von Schaltschrank und Kühlsituation
MontageSchaltschrankmontage
HerkunftJapan
ProduktstatusBestandsgerät, ältere Serie, Instandsetzung wirtschaftlich relevant

Einsatzumgebung und Einsatzmöglichkeiten

Das MDS-B-V2-1010 ist typisch für CNC Maschinen mit Mitsubishi Antriebstechnik. Solche Geräte findet man unter anderem in Bearbeitungszentren, Drehmaschinen, Werkzeugmaschinen und Sondermaschinen mit geregelten Vorschubachsen.

Das konkrete Gerät stammt laut Typenschild aus 99/08. Damit liegt der typische Einsatzzeitraum in den späten 1990er Jahren und frühen 2000er Jahren. In vielen Anlagen laufen diese Serien noch immer, sofern Schaltschrankklima, Kühlung und Steckverbindungen in Ordnung sind.

Typische Anwendungen sind Vorschubachsen mit dynamischen Beschleunigungs und Bremsvorgängen. Daraus ergeben sich hohe Anforderungen an die thermische Belastbarkeit, die Sauberkeit der Kühlung und die Qualität der Versorgung. Der Schaltschrank muss ausreichend Luftführung, geringe Staubbelastung und stabile Spannungsverhältnisse bieten. Verschmutzte Lüfter, zugesetzte Kühlwege und thermische Dauerlast erhöhen das Ausfallrisiko deutlich.

Funktionsbeschreibung

Das Drive wandelt die zugeführte Zwischenkreisspannung in eine geregelte dreiphasige Motorausgabe um und setzt die von der CNC vorgegebenen Bewegungsbefehle in Strom, Drehmoment und Achsbewegung um. Dazu arbeiten Leistungsteil, interne Versorgung und Regelung eng zusammen.

Das Leistungsteil erzeugt aus dem Zwischenkreis die Motorausgabe. Die Regelung verarbeitet Sollwerte und Rückführung. Die interne Versorgung stellt sicher, dass Logik, Überwachung und Treiber stabil anlaufen. Fällt diese Versorgung aus, bleibt das Gerät bereits beim Einschalten ohne Funktion. Genau dieses Fehlerbild lag hier vor.

Die Freigabe des Antriebs erfolgt erst, wenn die internen Bedingungen erfüllt sind. Dazu gehören stabile Versorgung, fehlerfreie Kommunikation der internen Funktionen und eine intakte Schutzlogik. Die Schutzlogik überwacht unter anderem Spannungszustände, Überstrom, Rückführung und interne Fehlerzustände. Diese Funktionen sind sicherheitsrelevant, weil sie das Gerät und die Maschine bei unzulässigen Betriebszuständen in einen sicheren Stopp oder in einen blockierten Startzustand bringen.

Alarmmeldungen und Troubleshooting

AlarmcodeBeschreibungMögliche UrsacheEmpfohlene Maßnahme
11Axis selection errorFalsche Achswahlschalter EinstellungAchsadresse prüfen und korrekt einstellen
12Memory error 1Hardwarefehler im Selbsttest beim EinschaltenDrive prüfen, bei Wiederholbarkeit instand setzen oder ersetzen
13Software processing error 1Fehler im SoftwareablaufWiederholbarkeit prüfen, Umgebungsbedingungen und Gerät prüfen
16Pole position detection errorMagnetpolerkennung nicht korrekt oder nicht gesetztParametrierung und Polerkennung prüfen
17A/D converter errorFehler in der StromrückführungDrive elektrisch prüfen und instand setzen
18Main side detector initial communication errorKommunikationsfehler mit motornaher RückführungGeber, Kabel und Steckverbindungen prüfen
1ASub side detector initial communication errorKommunikationsfehler mit maschinenseitiger RückführungRückführung, Kabel und Parameter prüfen
22Detector data errorFehlerhafte RückführdatenDetektorbefestigung, Kabel und Umgebungsstörungen prüfen
24GroundingMotorkabel gegen FG oder MasseschlussIsolation messen, Motor und Leistungskabel prüfen
30Over regenerationBremsenergie zu hoch, Bremswiderstand überlastetBremskreis, Parameter und Verzögerung prüfen
31OverspeedMotordrehzahl über zulässigem BereichRückführung, Parametrierung und Beschleunigung prüfen
32Power module error overcurrentÜberstrom im LeistungsteilMotor, Leistungskabel, Isolation und Drive prüfen
33OvervoltageZwischenkreisspannung zu hochVersorgung, Bremskreis und Verzögerung prüfen
3AOvercurrentZu hoher MotorstromLast, Regelung, Rückführung und Leistungsteil prüfen
3BPower module error overheatÜbertemperatur im LeistungsmodulLüfter, Kühlflächen und Schaltschranktemperatur prüfen
3CRegeneration circuit errorFehler im Bremszweig oder BremswiderstandRegenerationskreis elektrisch prüfen
45Fan stopLüfterstillstand mit Folgerisiko für ÜberhitzungLüfterfunktion und Verschmutzung prüfen
46Motor overheat / Thermal errorMotor oder Thermosignal über TemperaturgrenzeLast, Kühlung, Thermokreis und Motor prüfen
50Overload 1Überlast von Motor oder DriveLastprofil, Parameter und Mechanik prüfen
51Overload 2Hoher Strom über längere ZeitStromverlauf, Last und Motorkreis prüfen

Die Alarmbezeichnungen und die empfohlenen Grundmaßnahmen stammen aus der Mitsubishi Alarm und Troubleshooting Unterlage für die MDS-A/B Series. Dort sind unter anderem die Alarme 11, 12, 13, 17, 18, 1A, 22, 24, 30, 31, 32, 33, 3B, 45, 46, 50 und 51 dokumentiert.

Baugruppenübersicht

BaugruppeBezeichnung funktionalFunktionHinweise zur Prüfung oder Reparatur
SteuerplatineRK111A-12 oder BN634A768G51 A / RK111B-12 oder BN634A815G51 DSteuerung, Logik, interne SignalverarbeitungSichtprüfung, Versorgung, Signalverarbeitung und thermische Belastung prüfen
LeistungsplatineRK156B-V2-1010 oder BN634A811G51ALeistungsausgabe zum MotorAuf Kurzschluss, thermische Schäden und Funktion prüfen
Internes Netzteilfunktionale EinheitVersorgung von Logik und TreiberstufenBei Totalausfall zuerst prüfen
LüftereinheitZwangskühlungWärmeabfuhr im GerätFreigängigkeit, Verschmutzung und Anlauf prüfen
Kühlkörper / Wärmeführungfunktionale EinheitAbleitung der VerlustwärmeAuf Verschmutzung und ausreichende Luftführung prüfen
LeistungsanschlüsseZwischenkreis und MotorausgangEnergieeinspeisung und MotorausgabeKlemmen, Übergänge und Isolation prüfen
Signal und Rückführschnittstellenfunktionale EinheitVerbindung zu Steuerung und GeberSteckzustand, Kontaktbild und Leitungszustand prüfen
