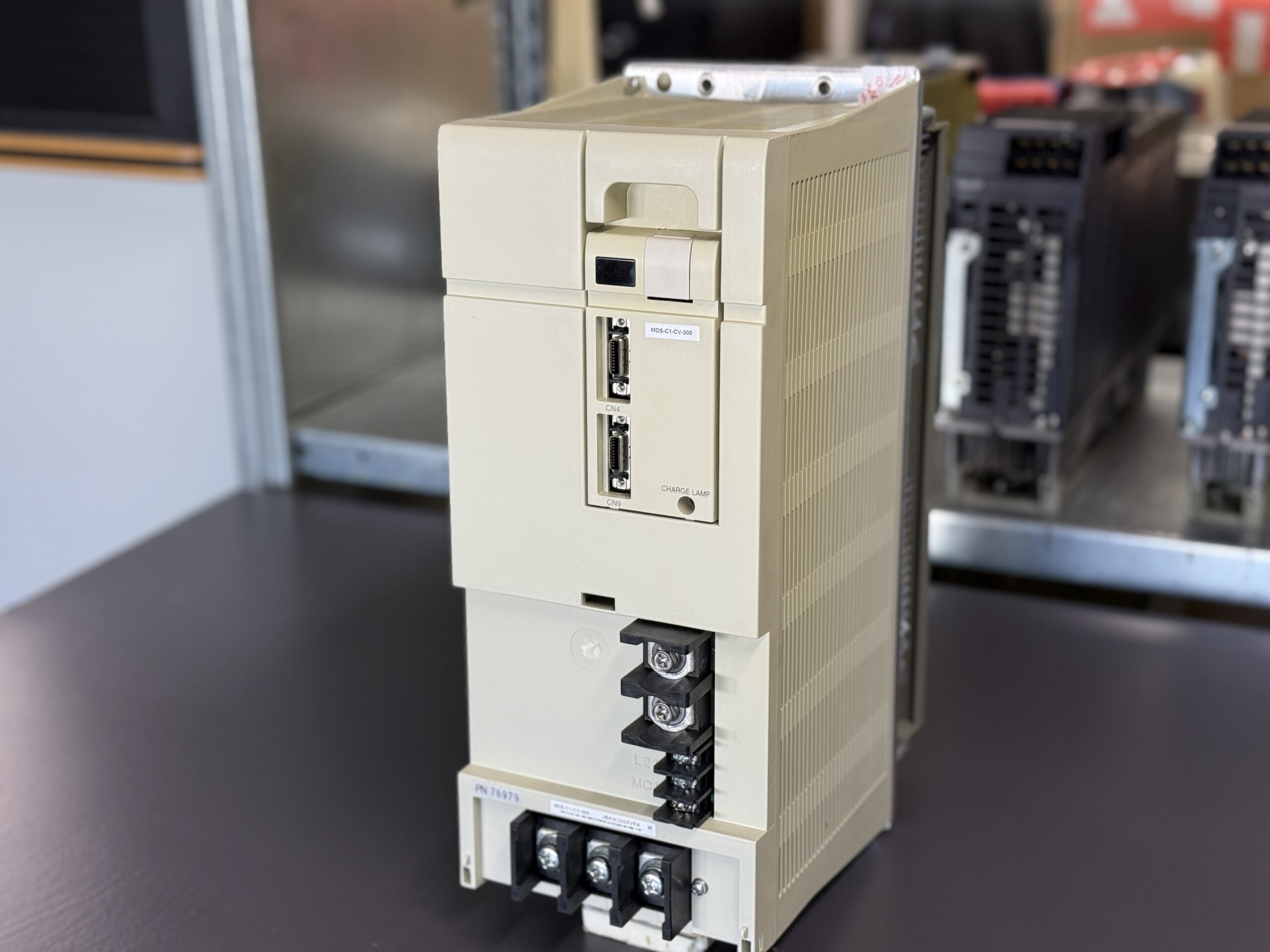

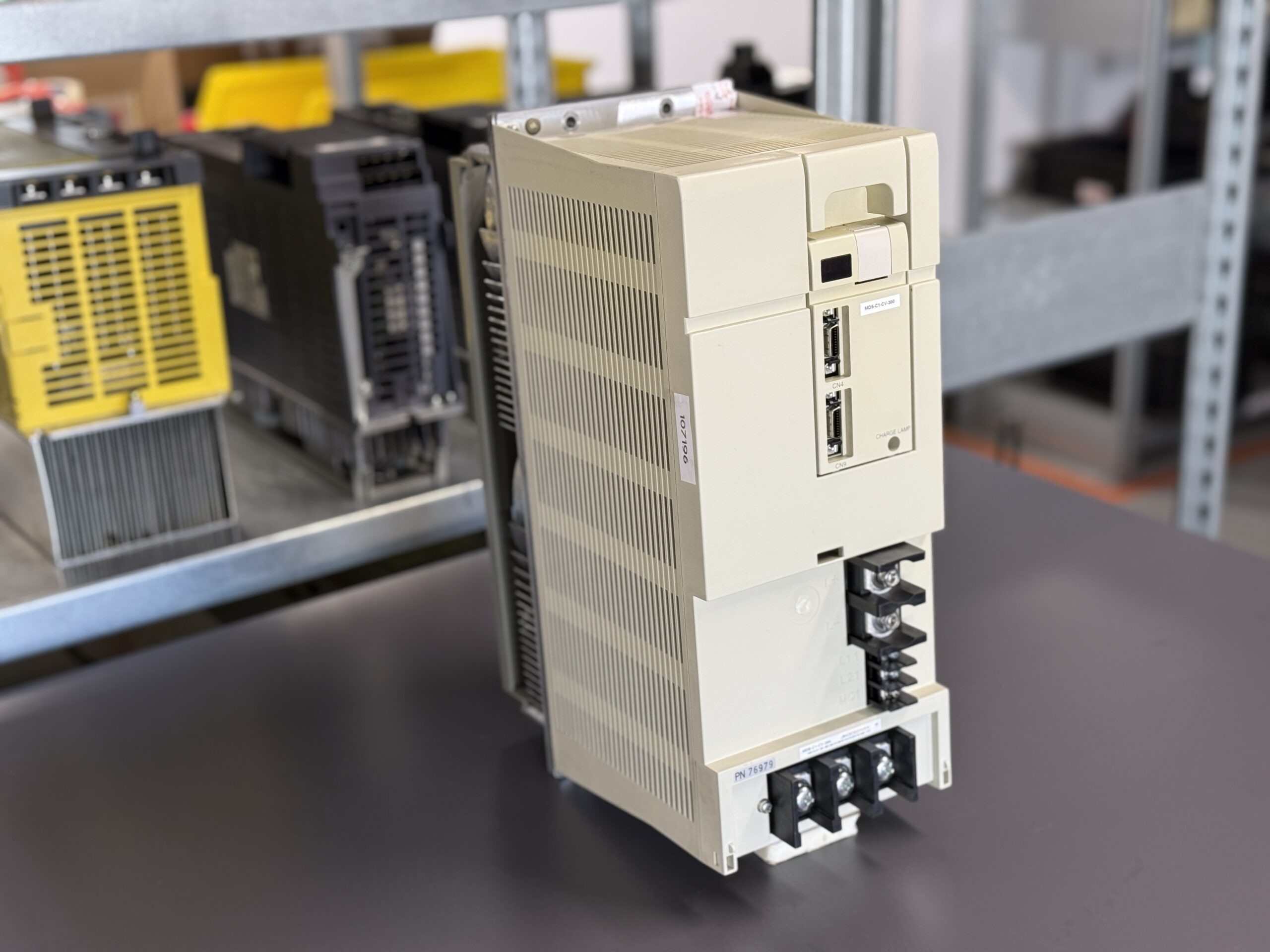

Mitsubishi MDS-C1-CV-300 Power Supply Unit. Präventive Überholung einer CNC-Stromversorgung im laufenden Fertigungsbetrieb
Einleitung als echter Servicefall.

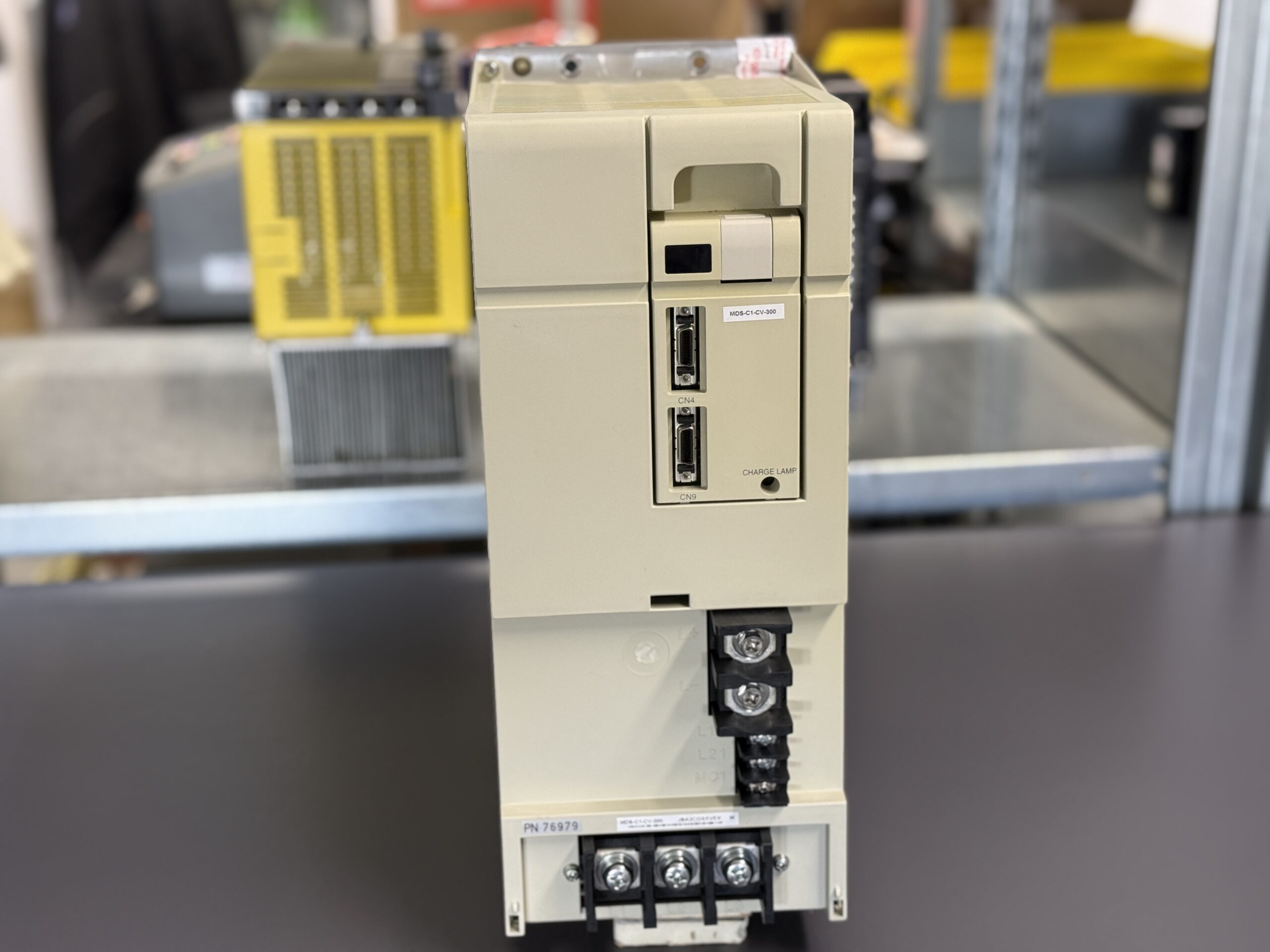

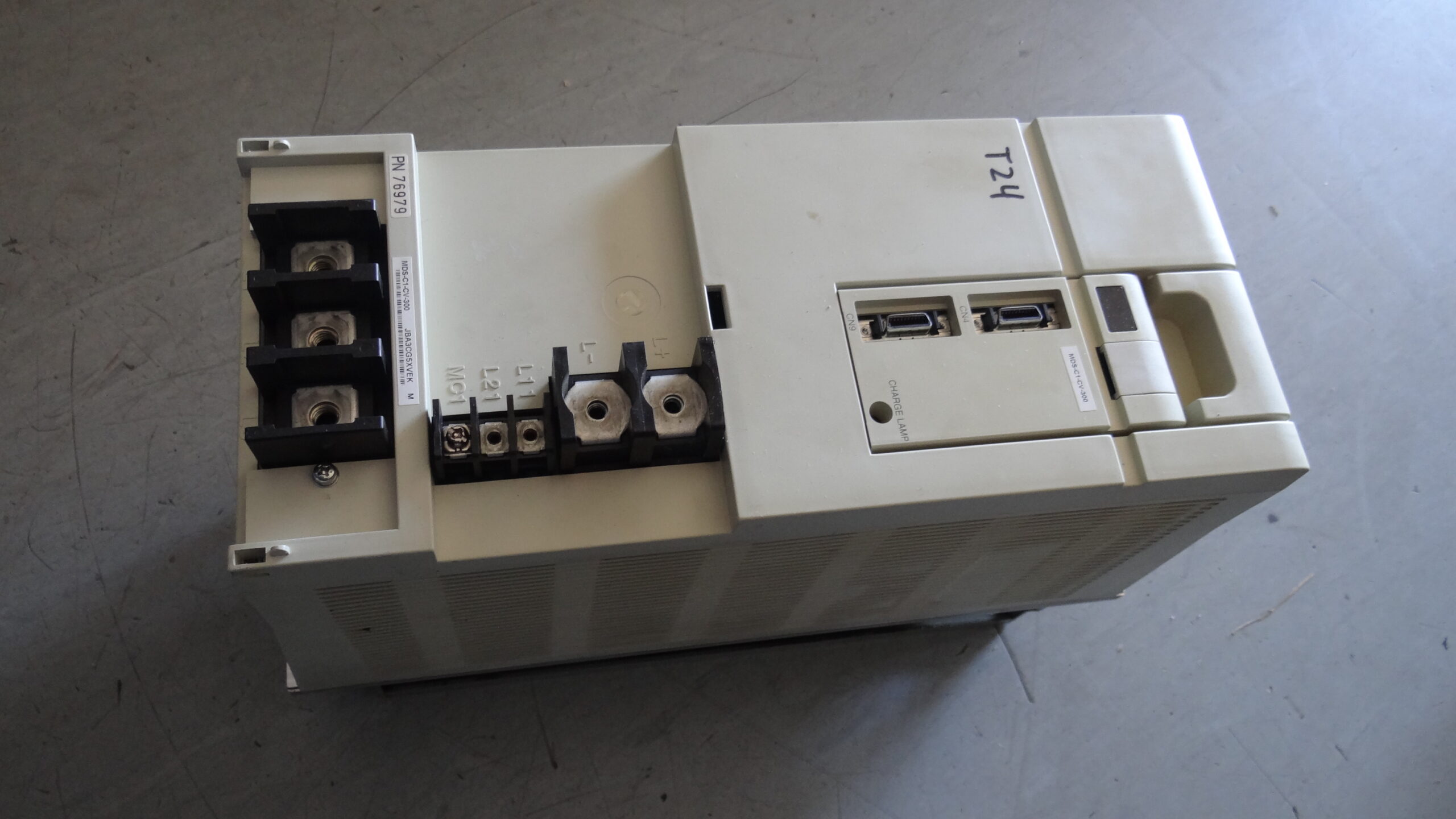

Bei einem langjährig betriebenen CNC-Bearbeitungszentrum eines metallverarbeitenden Industriebetriebs trat an der Stromversorgungseinheit Mitsubishi MDS-C1-CV-300 ein sporadischer Alarmzustand auf. Die Maschine lief weiterhin stabil, jedoch wurden in unregelmäßigen Abständen Alarmmeldungen registriert, die auf beginnende Alterungserscheinungen innerhalb der Leistungsversorgung hindeuteten.
Da kein akuter Maschinenstillstand vorlag, entschied sich der Betreiber bewusst gegen eine Notfallreparatur und plante die Instandsetzung präventiv im Rahmen einer ohnehin vorgesehenen Generalüberholung der Maschine. Ziel war es, einen ungeplanten Produktionsausfall im späteren Verlauf zu vermeiden.
Die installierte Einheit versorgt mehrere Servoachsen und die Zwischenkreisspannung der Antriebseinheiten. Entsprechend kritisch ist die Stabilität dieser Baugruppe für den gesamten Maschinenbetrieb.

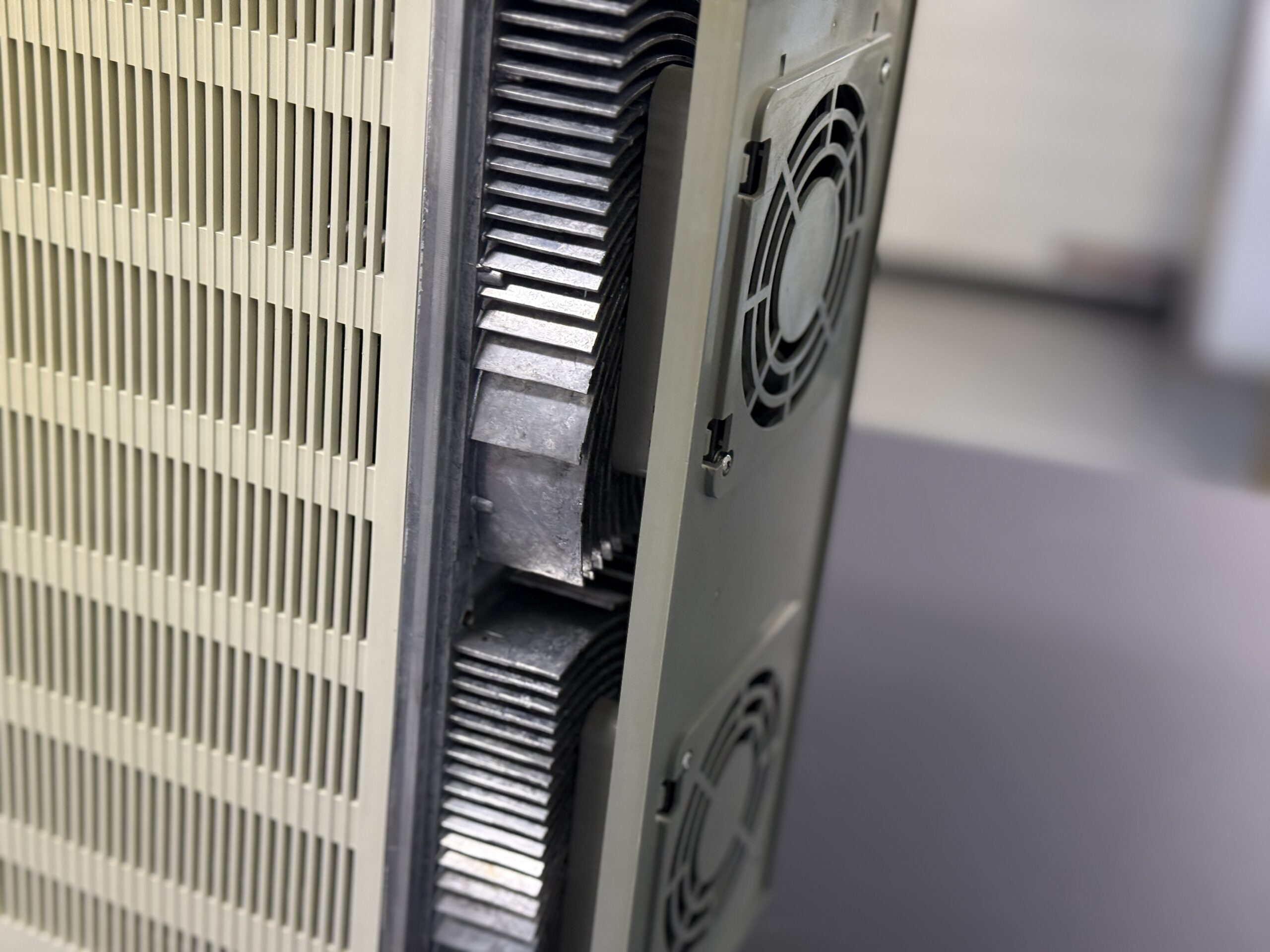

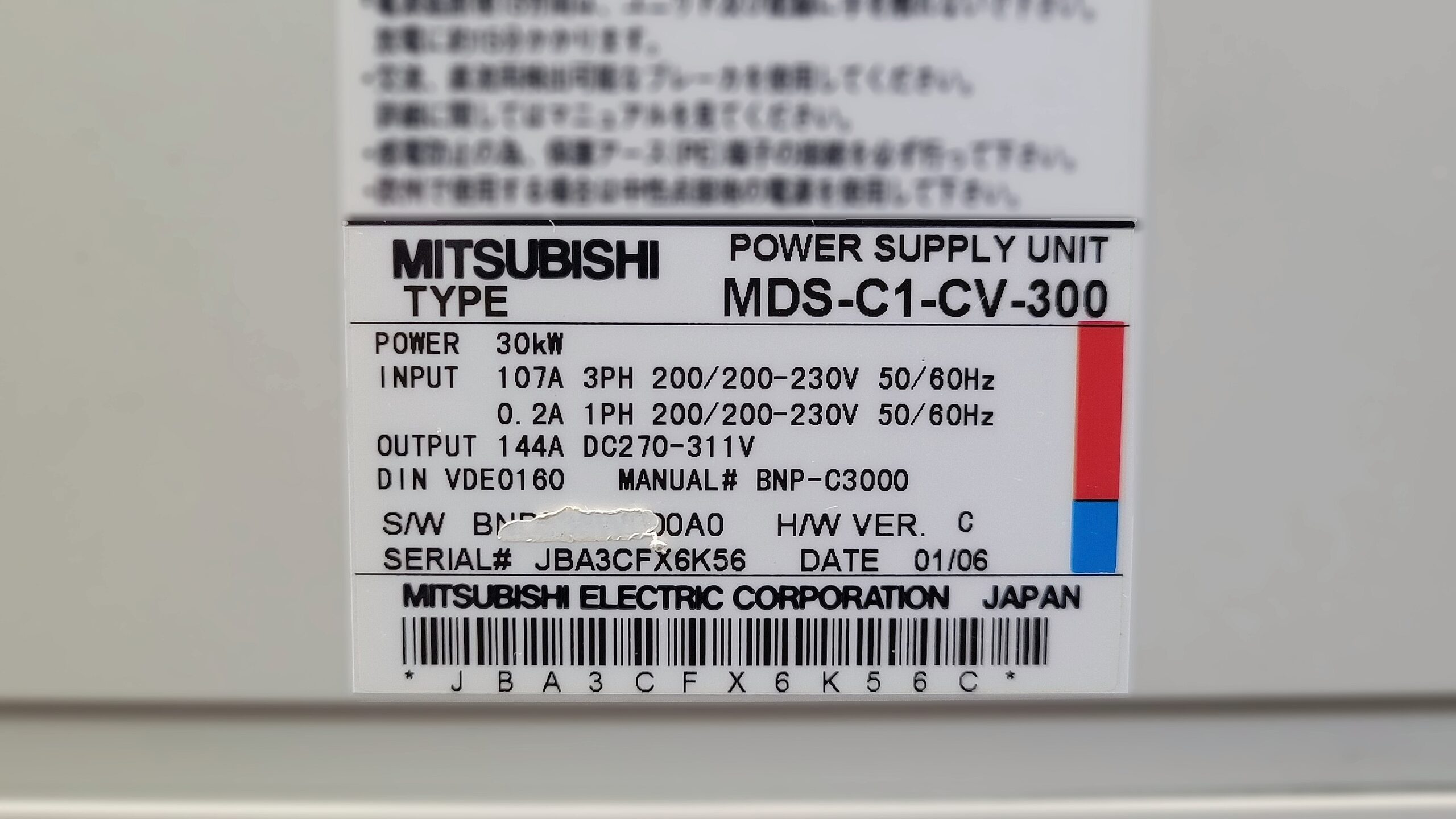

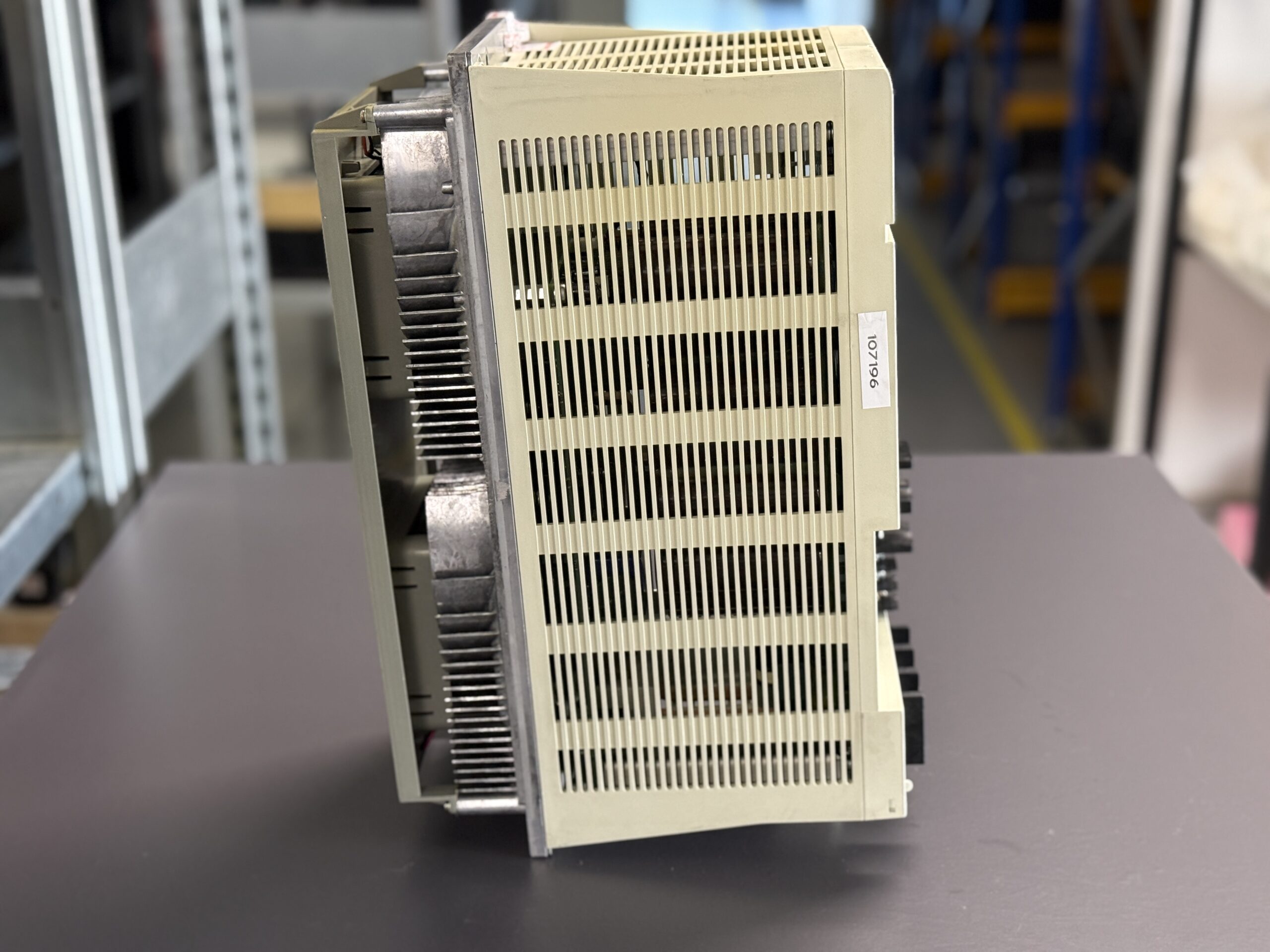

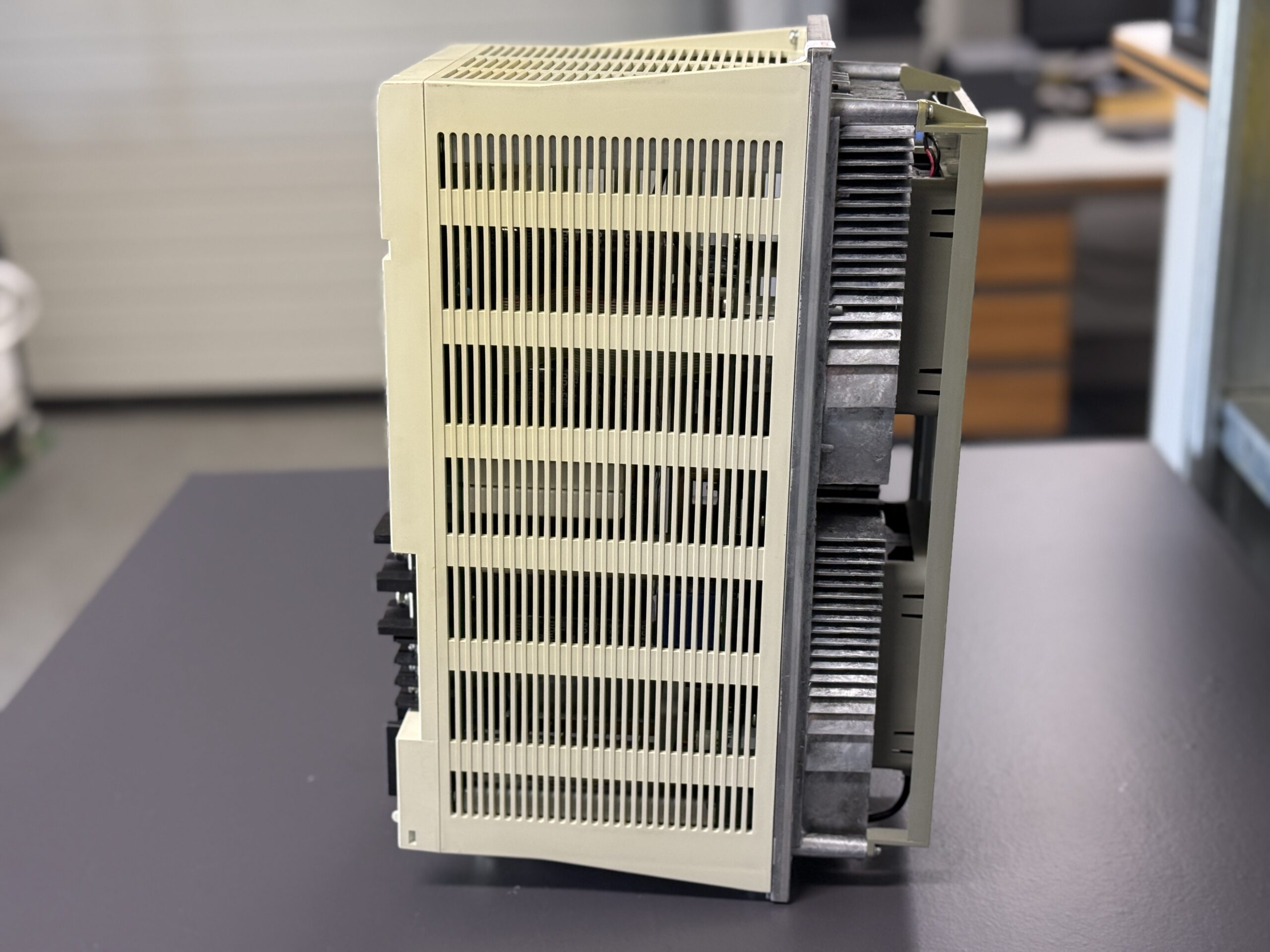

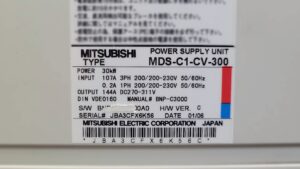

Das Typenschild der Einheit bestätigte folgende Ausführung:
Mitsubishi Power Supply Unit MDS-C1-CV-300
30 kW Leistung
3-phasiger Eingang 200 bis 230 V
Ausgang 144 A DC 270 bis 311 V
Baujahr 01/2006
Die Stückliste der Baugruppen zeigte unter anderem folgende Komponenten:
| Baugruppe | Bezeichnung |
|---|
| Steuerplatine | RK415B-2 |
| Leistungsplatine | RK485B-300 |
| Lastkondensator-Platine | RK494A-300 |
| Leistungsteil | Mitsubishi Leistungseinheit |
Die Informationen stammen aus den hochgeladenen Unterlagen und Bildern.
Erste Diagnose

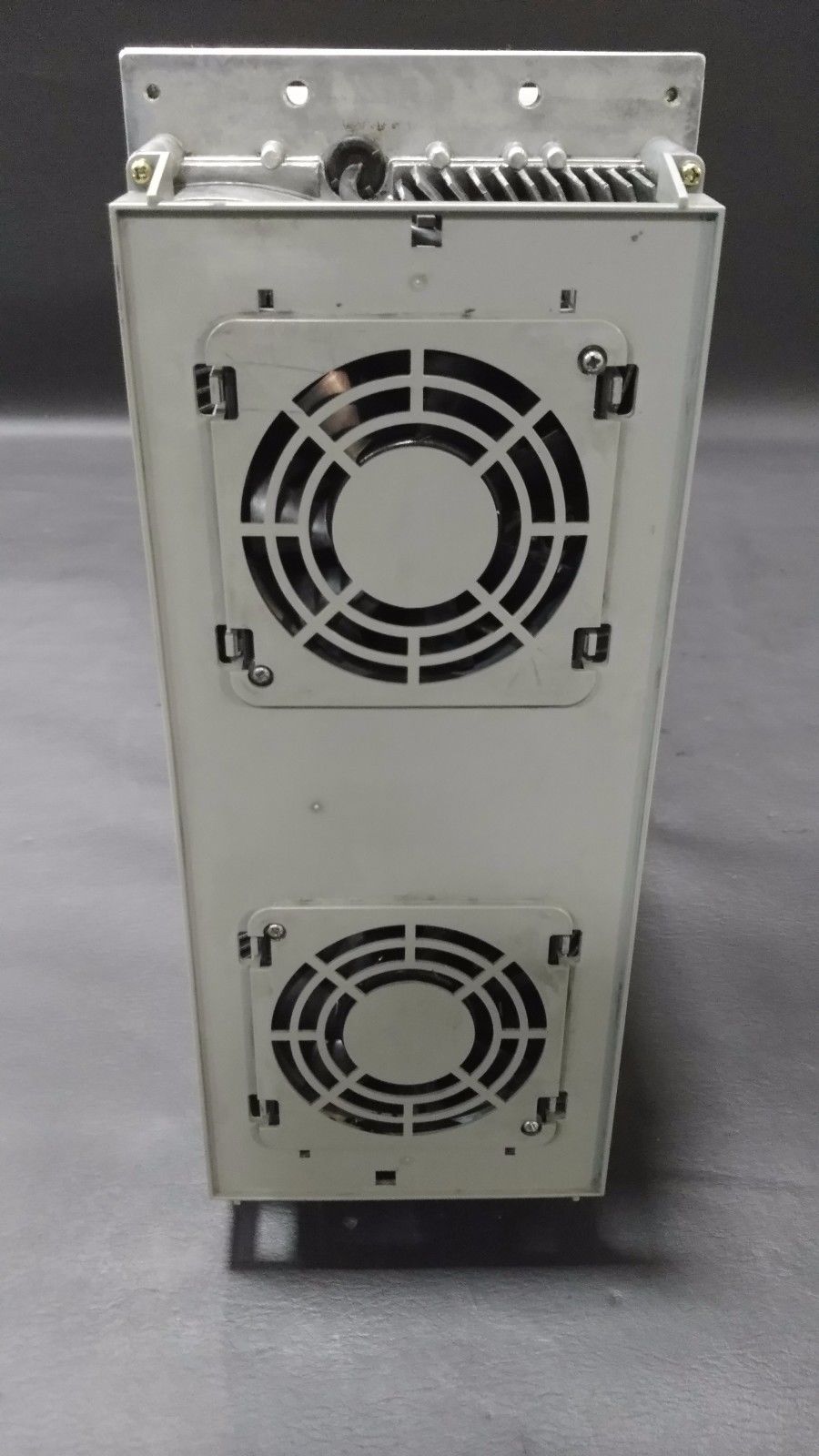

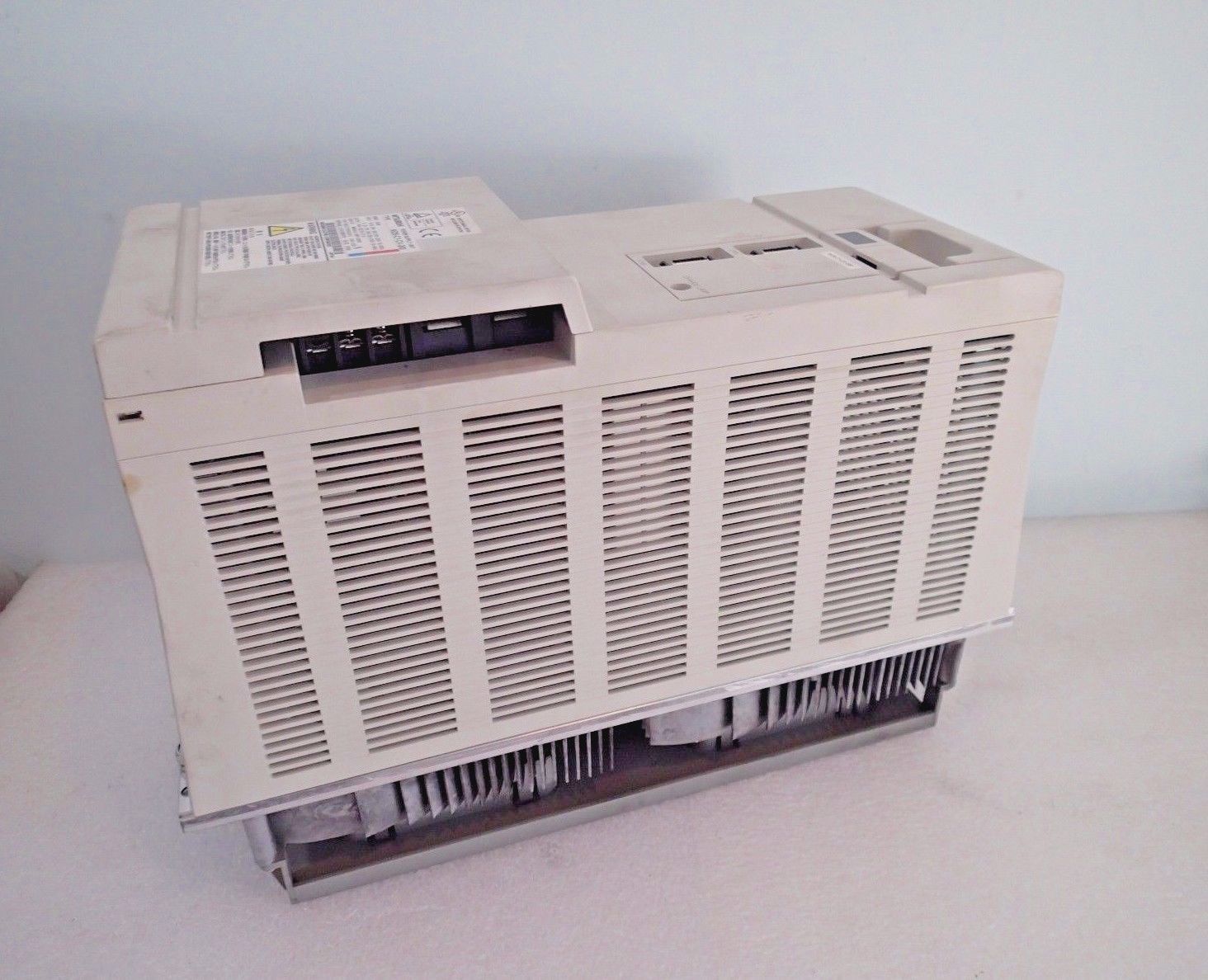

Bereits während der Eingangskontrolle zeigten sich typische Alterungsmerkmale industrieller Stromversorgungseinheiten dieser Leistungsklasse.
Die Sichtprüfung ergab:
- thermisch belastete Leistungsbereiche
- gealterte Zwischenkreiskondensatoren
- leichte Verfärbungen im Bereich stromführender Leiterbahnen
- erhöhte Staub- und Ölbelastung im Luftstrombereich
- beginnende Kontaktalterung an Leistungssteckverbindungen
Zusätzlich wurde die Fehlerhistorie analysiert. Der Kunde berichtete über gelegentliche Alarmmeldungen ohne unmittelbaren Produktionsabbruch.
Besonders relevant war dabei der dokumentierte Alarmbereich der Mitsubishi MDS-Serie:
| Alarm | Bedeutung |
|---|
| 69 | Ground fault |
| 6C | Main circuit error |
| 75 | Overvoltage |
| 77 | Power module overheat |
Die offiziellen Alarmdefinitionen stammen aus dem Mitsubishi Manual.
Die Messungen auf dem Prüfplatz zeigten keine vollständige Fehlfunktion, jedoch leichte Instabilitäten im Ladeverhalten des Zwischenkreises sowie temperaturabhängige Schwankungen im Leistungsmodul.
Tatsächliche Fehlerursache
Die technische Analyse ergab mehrere zusammenwirkende Alterungsprozesse.
Festgestellte Ursachen:
- Kapazitätsverlust der Zwischenkreiskondensatoren
- erhöhte Restwelligkeit im DC-Zwischenkreis
- thermisch belastete Leistungsplatine RK485B-300
- Kontaktalterung im Bereich der Leistungsanschlüsse
- erhöhte Erwärmung im Leistungsmodul
- beginnende Instabilität im Ladepfad des Hauptkreiskondensators
- verschmutzte Kühlwege mit reduziertem Luftdurchsatz
Die sporadischen Alarmmeldungen entstanden nicht durch einen einzelnen Defekt, sondern durch die Kombination mehrerer alterungsbedingter Belastungen.
Besonders kritisch war die mögliche Entwicklung in Richtung:
- Alarm 6C Main Circuit Error
- Alarm 75 Overvoltage
- Alarm 77 Power Module Overheat
Diese Fehlerbilder können laut Mitsubishi-Dokumentation zum vollständigen Maschinenstillstand führen.
Reparaturmaßnahmen
Die Instandsetzung erfolgte als vollständige präventive Überholung der Stromversorgungseinheit.
Durchgeführte Arbeiten:
- vollständige Zerlegung der Baugruppe
- industrielle Reinigung aller Leiterplatten
- Austausch gealterter Elektrolytkondensatoren
- thermische Nachbearbeitung belasteter Lötstellen
- Kontrolle der Leistungshalbleiter
- Prüfung der Gate-Ansteuerung
- Reinigung der Kühlkörper
- Austausch thermisch belasteter Verbindungselemente
- elektrische Isolationsprüfung
- ESR-Messung aller relevanten Kondensatoren
- Prüfung der Lade- und Entladepfade
- Belastungstest unter simulierten Lastwechseln
Zusätzlich wurde die Einheit auf unserem Lastprüfstand über mehrere Stunden unter thermischer Belastung getestet.
Endprüfung und Rückversand
Nach Abschluss der Überholung wurde die Mitsubishi MDS-C1-CV-300 auf einem industriellen Prüfstand getestet.
Die Tests umfassten:
- Zwischenkreisprüfung
- Spannungsstabilität unter Last
- simulierte Beschleunigungszyklen
- thermische Belastung
- Langzeittest
- Lastwechselbetrieb
- Überwachung der Regenerationseinheit
- Kommunikationsprüfung mit angeschlossenen Antriebseinheiten
Die Stromversorgung arbeitete nach der Überholung stabil ohne erneute Alarmmeldungen.
Durch die präventive Durchführung konnte der Kunde den geplanten Wartungsstillstand nutzen und einen ungeplanten Produktionsausfall vermeiden.
Kundenfeedback
„Die vorbeugende Überholung war die richtige Entscheidung. Die Maschine konnte ohne Notstillstand weiter betrieben werden und die Stromversorgung läuft seitdem wieder absolut stabil.“
Weitere Informationen wie Preis, Lieferzeit zum: Mitsubishi Power Supply Unit MDS-C1-CV-300
Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Drive Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller | Mitsubishi Electric |
| Modell | MDS-C1-CV-300 |
| Gerätetyp | Power Supply Unit |
| Leistung | 30 kW |
| Eingangsspannung | 200 bis 230 V AC |
| Eingangsphasen | 3-phasig |
| Frequenz | 50/60 Hz |
| Eingangsstrom | 107 A |
| Ausgangsspannung | DC 270 bis 311 V |
| Ausgangsstrom | 144 A |
| Hardware-Version | C |
| Baujahr | 01/2006 |
| Manual | BNP-C3000 |
Daten laut Typenschild und Mitsubishi-Unterlagen.
Einsatzbedingungen
| Parameter | Spezifikation |
|---|
| Umgebungstemperatur | 0 bis 55 °C |
| Lagertemperatur | -20 bis +85 °C |
| Luftfeuchtigkeit | max. 90 % nicht kondensierend |
| Montage | Schaltschrank |
| Kühlung | forcierte Luftkühlung |
| Schutzbedingungen | industrielle Umgebung |
Angaben aus den technischen Dokumentationen.
Zusammenarbeit mit anderen Geräten
Die MDS-C1-CV-300 arbeitet typischerweise zusammen mit:
- Mitsubishi MDS Servo Drives
- Mitsubishi MDS-D/DH Achsverstärkern
- CNC-Steuerungen
- Spindelantrieben
- Servoachsen
- regenerativen Bremseinheiten
- Encoder-Systemen
- Werkzeugmaschinensteuerungen
Kompatible Kommunikations- und Leistungsstrukturen sind in den hochgeladenen Manuals beschrieben.
Funktionsbeschreibung
Die Mitsubishi MDS-C1-CV-300 übernimmt die zentrale Energieversorgung des CNC-Antriebssystems.
Zu den Hauptfunktionen gehören:
- Bereitstellung der Zwischenkreisspannung
- Versorgung mehrerer Servoachsen
- Spannungsstabilisierung
- Rekuperationsmanagement
- Überwachung der Hauptkreisspannung
- Schutz gegen Überstrom und Überspannung
- thermische Überwachung
- Kommunikation mit Servo- und Spindelverstärkern
Die Einheit verarbeitet hohe dynamische Lastwechsel, wie sie typischerweise bei Werkzeugmaschinen auftreten.
Die Schutzfunktionen überwachen permanent:
- Eingangsspannung
- Zwischenkreisspannung
- Regenerationsleistung
- Temperatur
- Leistungsmodulstatus
- Phasenlage
- Kommunikationsstatus
Alarm- und Fehlercodes
| Alarm-Nr. | LED-Anzeige | Fehlername | Bedeutung | Maßnahme |
|---|
| 69 | 9 | Ground Fault | Motorleistungskabel gegen FG / Erdschluss erkannt | Isolation von Motor- und Leistungskabeln prüfen |
| 68 | 8 | Watchdog | Interner Systemfehler | Steuerplatine und Spannungsversorgung prüfen |
| 67 | 7 | Phase Failure | Phasenausfall Eingangsspannung | Netzversorgung und Eingangsklemmen prüfen |
| 6A | A | External Contactor Melting | Leistungsschütz verschweißt | Schütz und Schaltkontakte prüfen |
| 6B | b | Rush Relay Error | Fehler im Einschaltstromkreis | Vorladekreis und Relais prüfen |
| 6C | C | Main Circuit Error | Fehler beim Laden des Zwischenkreises | Hauptkondensatoren und Ladepfad prüfen |
| 6D | d | Parameter Error | Fehlerhafte Parametrierung | Parameter und Konfiguration prüfen |
| 6E | E | Memory Error | Speicher- oder Elektronikfehler | Steuerplatine prüfen |
| 6F | F | Power Supply Error | Fehler in Spannungsversorgung oder Kommunikation | Versorgungsspannungen prüfen |
| 73 | J | Over Regeneration | Regenerationskreis überlastet | Bremswiderstand und Lastzyklen prüfen |
| 75 | L | Overvoltage | Überspannung im Zwischenkreis | Netzspannung und Regeneration prüfen |
| 77 | n | Power Module Overheat | Leistungsmodul überhitzt | Kühlung und Lüfter prüfen |
Alarmdaten aus Mitsubishi Manual.
Präventive Maßnahmen für den Kunden
Bei CNC-Stromversorgungseinheiten dieser Leistungsklasse empfehlen sich regelmäßige präventive Wartungsmaßnahmen.
Wichtige Maßnahmen:
- regelmäßige Reinigung der Kühlluftwege
- Kontrolle der Lüfterfunktion
- ESR-Messung der Zwischenkreiskondensatoren
- thermografische Prüfung unter Last
- Kontrolle der Leistungskontakte
- Isolationsmessung der Motorleitungen
- Prüfung der Regenerationskreise
- Nachziehen von Leistungsklemmen
- Kontrolle der Erdungsverbindungen
Besonders bei Maschinen mit hoher Achsdynamik verlängert eine präventive Überholung die Lebensdauer erheblich und reduziert das Risiko ungeplanter Produktionsstillstände.
Fazit
Die präventive Überholung der Mitsubishi MDS-C1-CV-300 ermöglichte eine gezielte Instandsetzung noch vor einem kritischen Ausfall. Durch die Kombination aus technischer Analyse, Austausch alterungsgefährdeter Komponenten und ausführlichem Prüfstandstest konnte die Betriebssicherheit der gesamten CNC-Anlage nachhaltig verbessert werden.
