29.09.2025 von Viktor Siebert

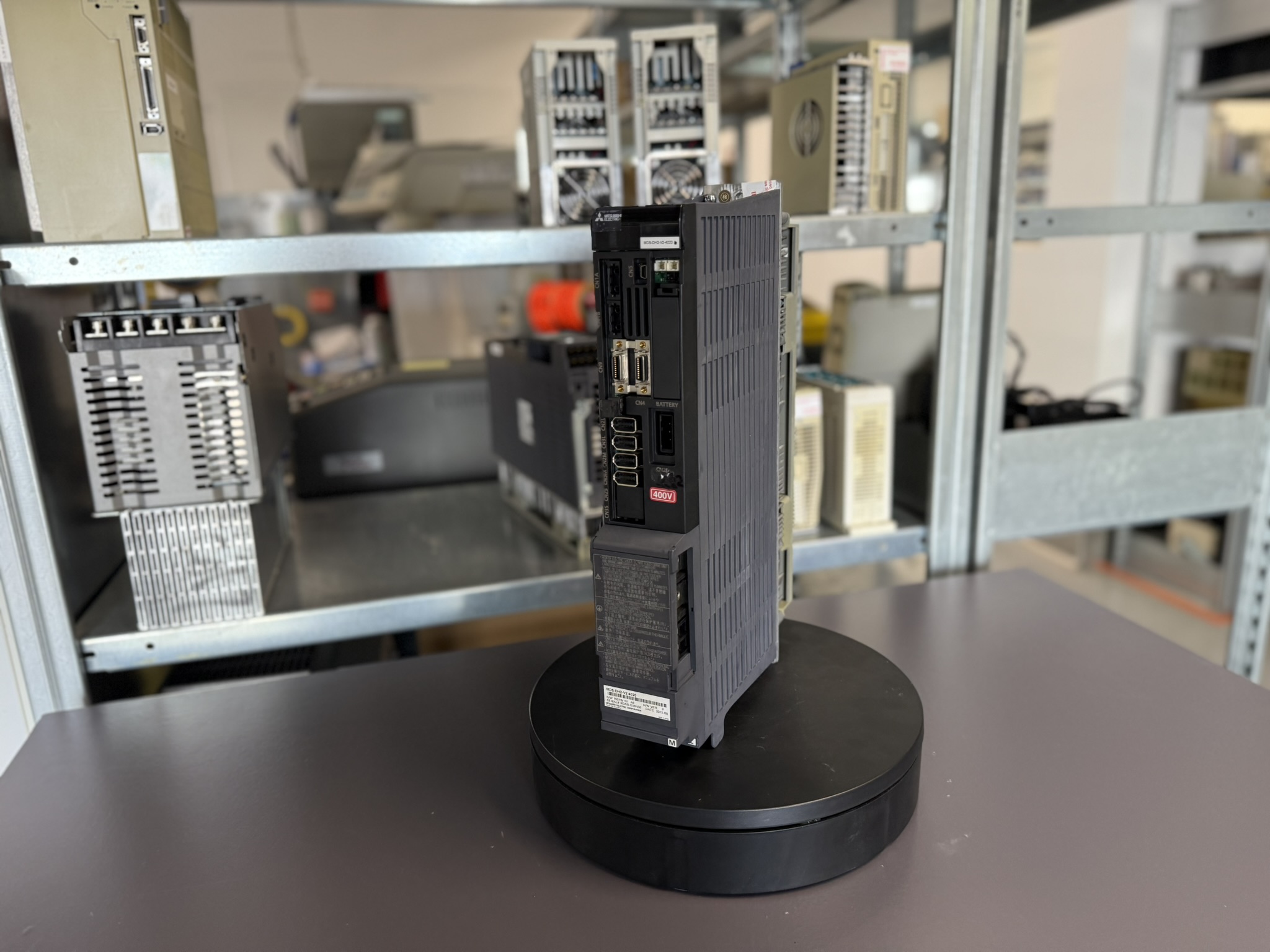

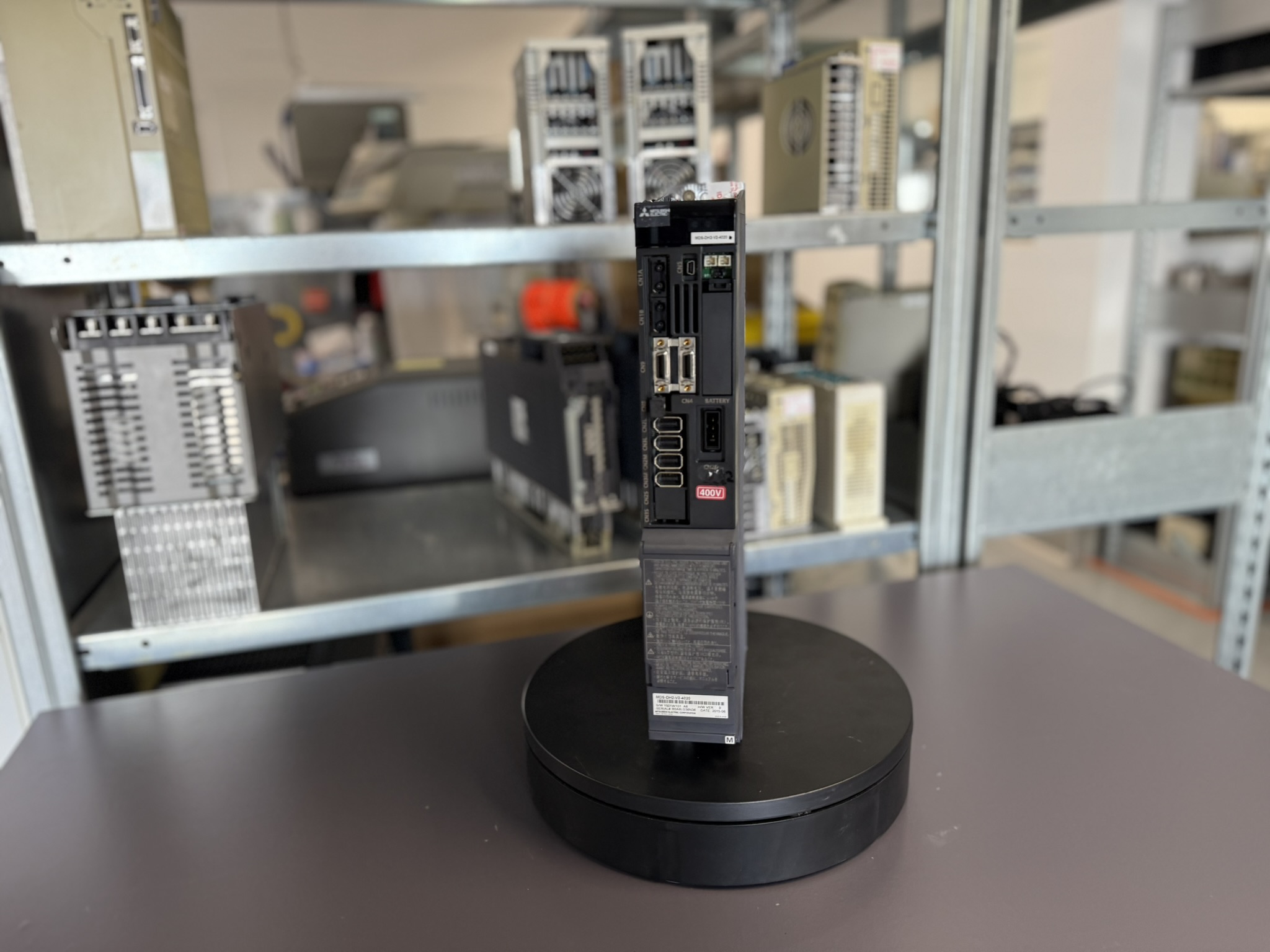

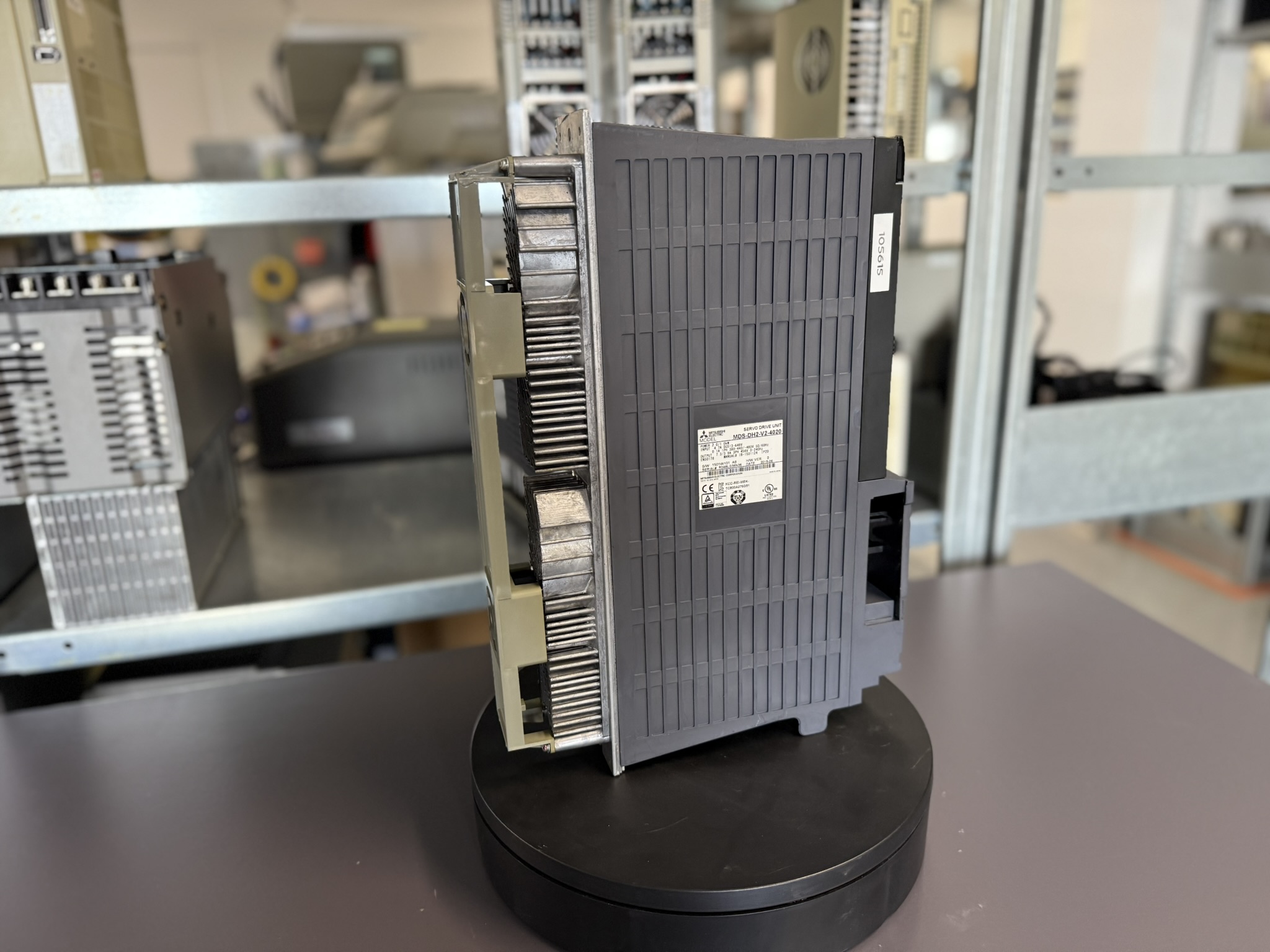

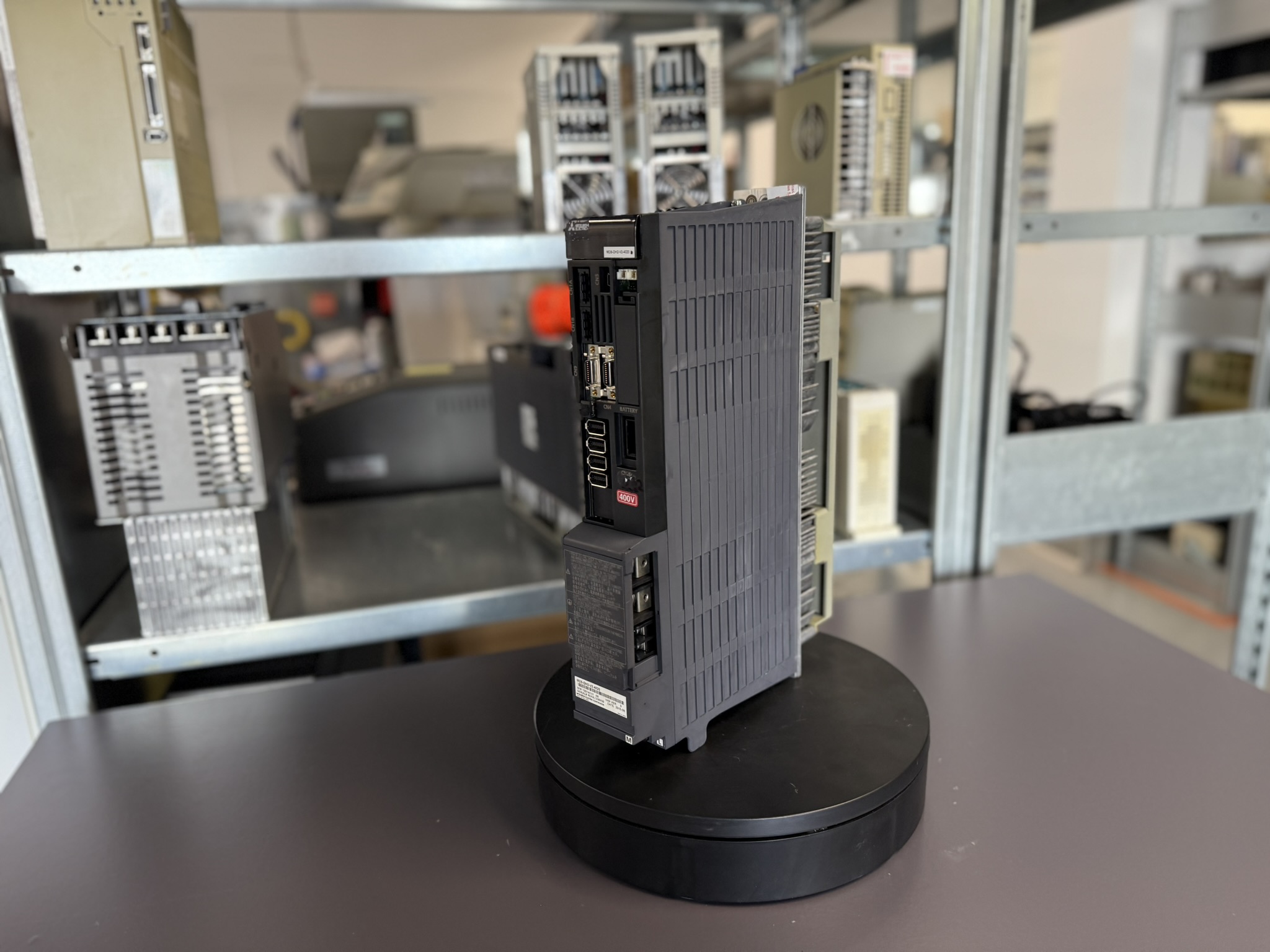

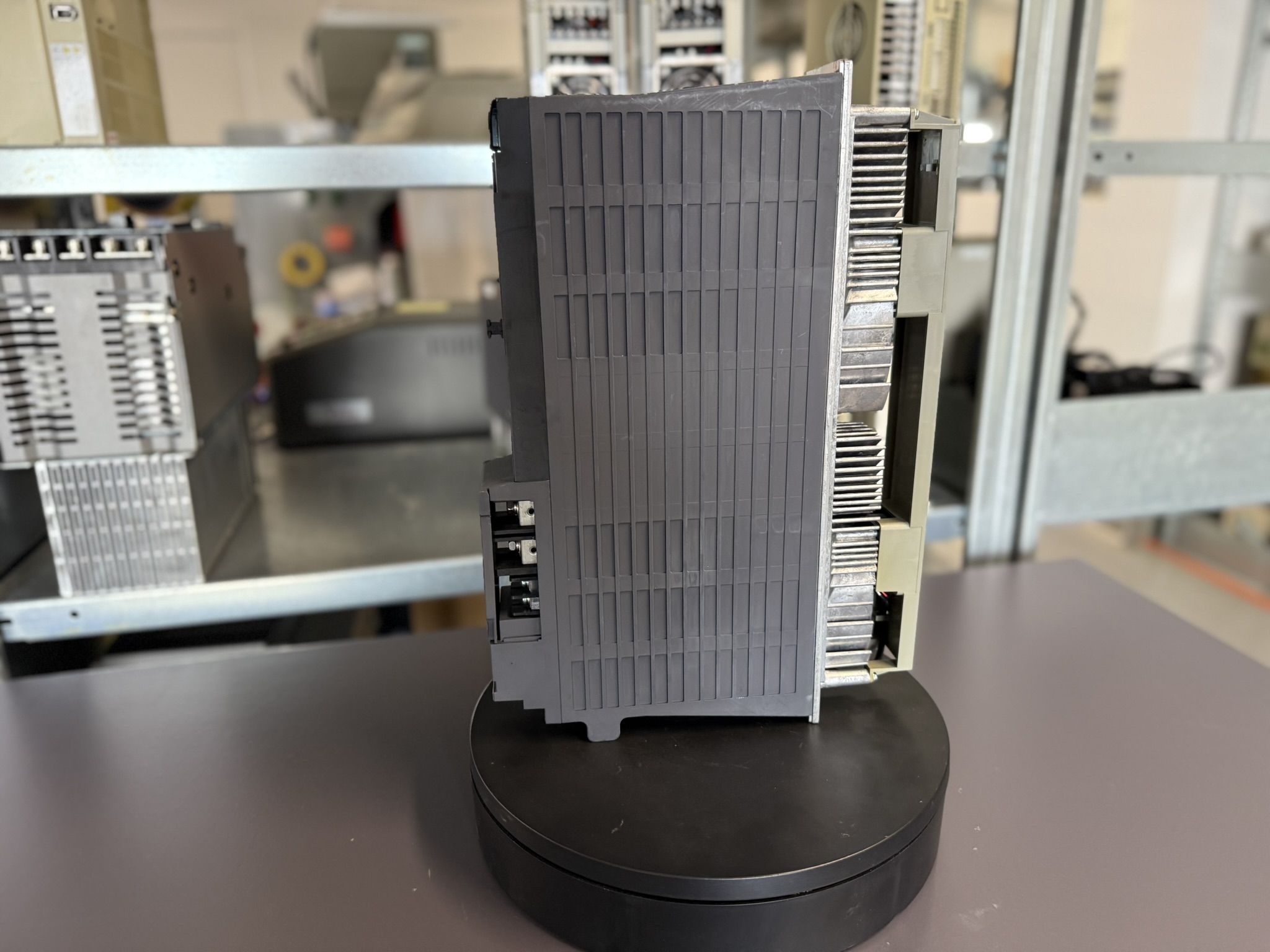

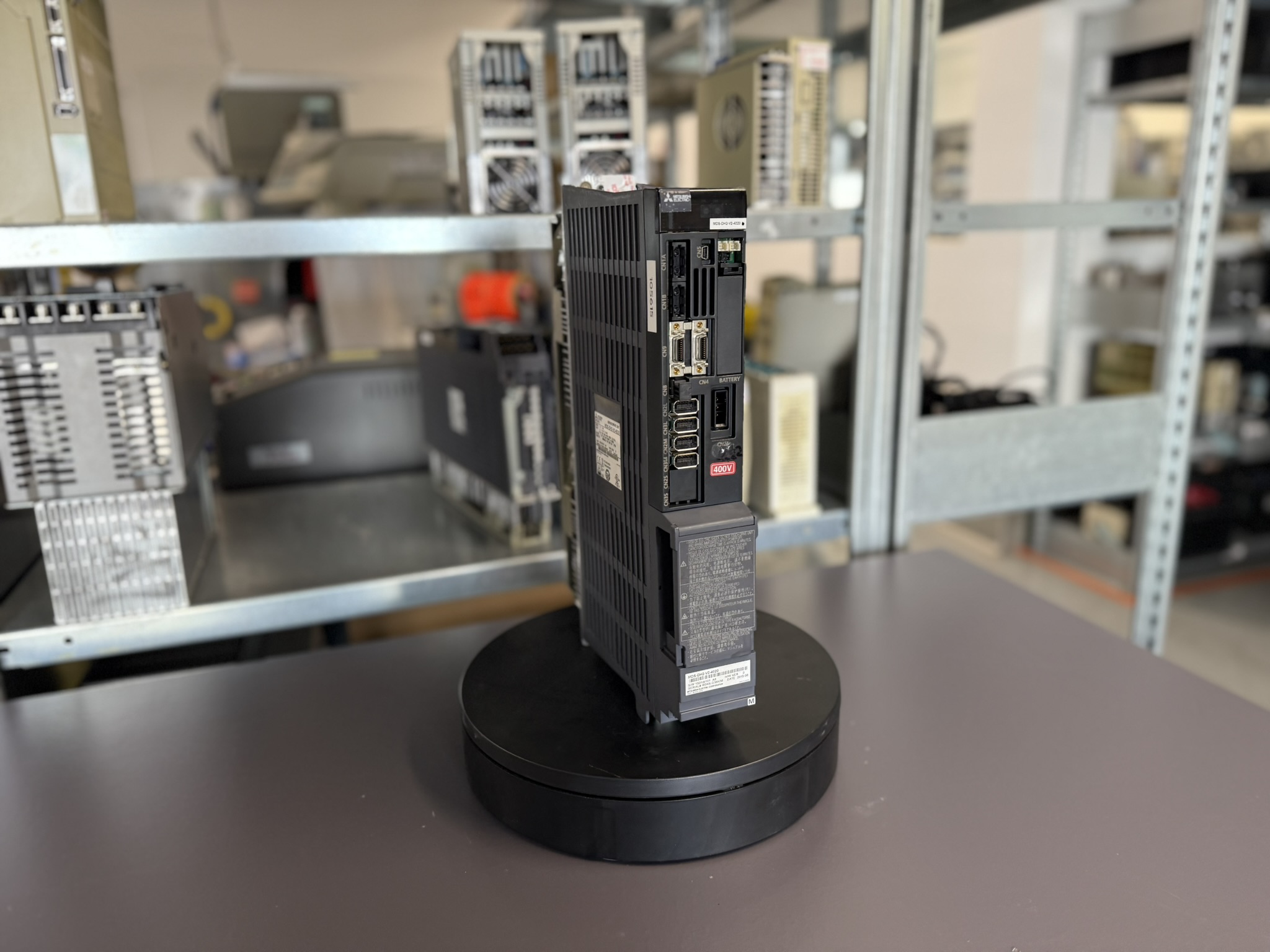

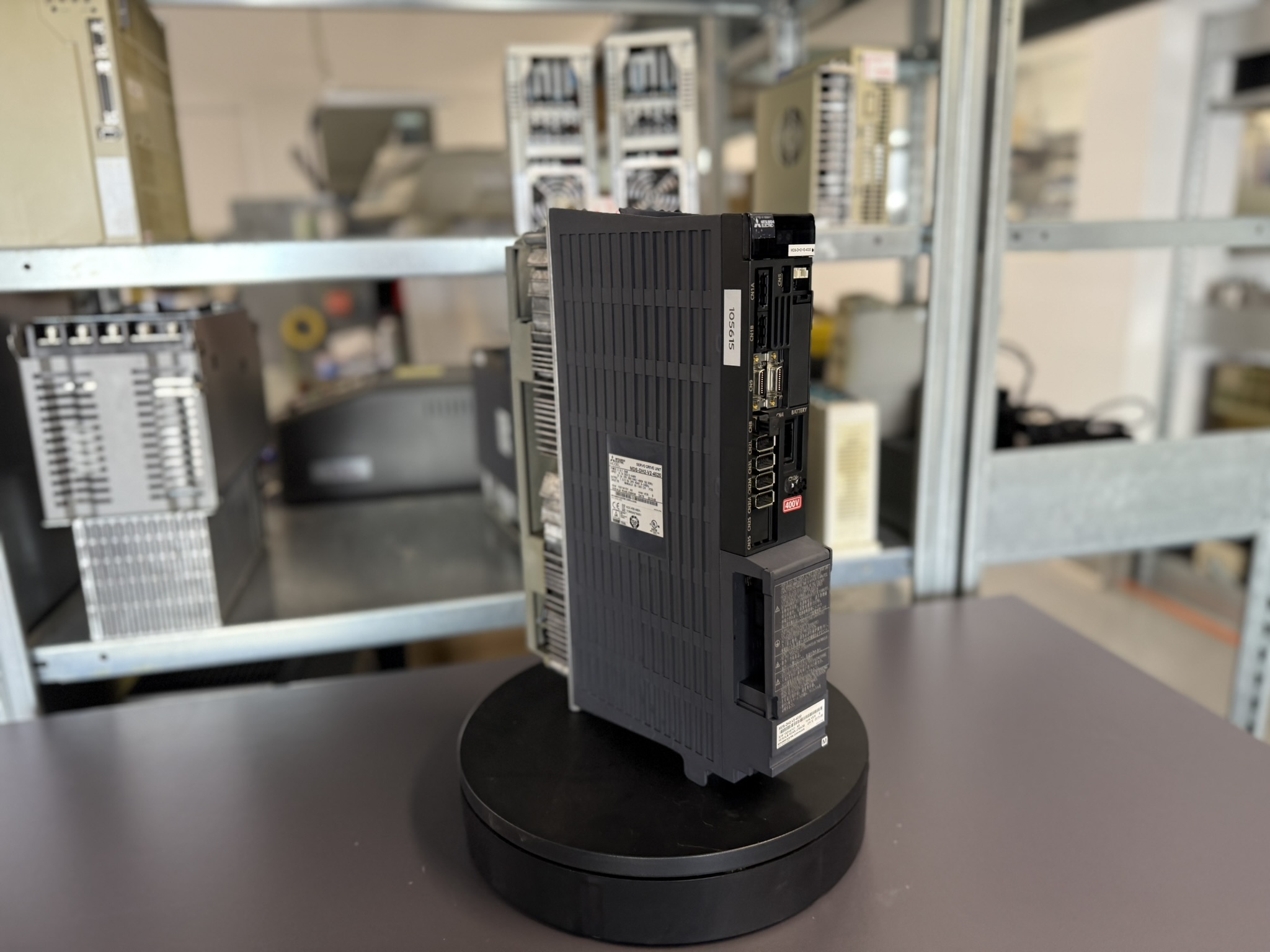

Reparatur einer Mitsubishi MDS-DH2-V2-4020 Servo Drive Unit nach Elektrolytkondensator-Schaden
Erste Symptome im Betrieb.
Ein Kunde meldete den Ausfall einer Mitsubishi MDS-DH2-V2-4020 Servo Drive Unit. Die Maschine zeigte unklare Fehlerbilder: sporadische Abschaltungen, unvorhersehbare Reset-Vorgänge und gelegentlich Kurzschluss-Meldungen. Zunächst war unklar, ob das Problem im Motor, in der Verkabelung oder im Drive selbst lag. Doch schon die ersten Messungen deuteten auf einen internen Defekt hin.
Bei der Demontage des Gerätes wurde deutlich: mehrere Elektrolytkondensatoren auf der Leistungsplatine waren ausgelaufen. Der Elektrolyt hatte sich auf der Platine verteilt, war in feine Leiterbahnbereiche eingedrungen und hatte dort Korrosion verursacht. Sichtbar waren grünlich-schwarze Verfärbungen, aufgequollene Pads und unterbrochene Leiterbahnen.
Gefahren des Elektrolytauslaufs
Ausgetretener Elektrolyt wirkt aggressiv auf Kupfer und Zinn. Im Lauf der Zeit entstehen dadurch:
- Unterbrechungen von Leiterbahnen durch Korrosion,
- Kurzschlüsse zwischen benachbarten Leiterzügen,
- Isolationsschäden durch leitfähige Rückstände.
Ohne Eingriff hätte sich der Schaden weiter ausgebreitet, bis hin zu irreparablen Ausfällen. Auch die Gefahr von Folgeschäden in der Maschine war hoch, da unkontrollierte Schaltvorgänge Motoren und Steuerungen gefährden können.
Erste Schritte der Reparatur
Nach der Aufnahme des Schadens wurde der Drive vollständig zerlegt:
- Abbau der Gehäuseverkleidung und Kühlkörper.
- Ausbau der Leistungs- und Steuerplatinen.
- Dokumentation aller betroffenen Bereiche per Foto, um den Verlauf des Schadens festzuhalten.
Die defekten Elektrolytkondensatoren wurden fachgerecht entlötet und entsorgt. Anschließend begann die aufwändige Reinigung:
- Entfernung des ausgelaufenen Elektrolyts mit speziellen Lösungsmitteln.
- Mehrfache Reinigungsvorgänge mit Isopropanol und Ultraschallbad.
- Neutralisierung der korrosiven Rückstände.
Leiterbahn-Reparatur
Ein kritischer Teil der Arbeit bestand darin, die angegriffenen Leiterbahnen wiederherzustellen. Mit Mikroskop und feinsten Werkzeugen wurden:
- beschädigte Kupferbahnen freigelegt,
- durch Korrosion unterbrochene Leiterzüge mit Drahtbrücken repariert,
- oxidierte Lötpads neu verzinnt.
Bei stark angegriffenen Bereichen kamen spezielle Leiterbahn-Reparaturkits zum Einsatz. Ziel war, die originale Signalführung vollständig wiederherzustellen und dabei gleichzeitig mechanische Stabilität zu gewährleisten.
Präventiver Austausch weiterer Bauteile
Um zukünftige Ausfälle zu verhindern, wurden nicht nur die defekten Kondensatoren ersetzt, sondern alle Elektrolytkondensatoren des Geräts erneuert. Zusätzlich tauschten wir:
- die Lüftereinheit (Verschleißteil mit begrenzter Lebensdauer),
- Isolationspads der Leistungstransistoren,
- thermisch belastete Widerstände im Umfeld der Kondensatoren.
Damit wurde sichergestellt, dass das Gerät nicht nur repariert, sondern vollständig überholt war.
Elektrische Tests nach der Reparatur
Nach der mechanischen und elektrischen Instandsetzung folgte eine intensive Testphase:
- Isolationsprüfung: Messung zwischen allen Hochspannungsleitungen und Masse, um Kurzschlüsse auszuschließen.
- Durchgangsprüfung: Kontrolle sämtlicher reparierter Leiterbahnen auf elektrischen Kontakt.
- Erste Spannungsversorgung: Anschluss an ein Labornetzteil mit Strombegrenzung, um mögliche Fehler sofort zu erkennen.
- Signaltests: Überprüfung der Kommunikationsschnittstellen (CN1, CN2, CN3).
Bereits in dieser Phase zeigte sich, dass das Gerät stabil hochfuhr und keine unkontrollierten Abschaltungen mehr auftraten.
Belastungstests im Teststand
Der wichtigste Schritt bestand in den Funktions- und Belastungstests auf unserem CNC-Teststand:
- Dauerlauftest über mehrere Stunden bei wechselnden Drehzahlen und Lastprofilen.
- Thermische Überwachung der Leistungsmodule und Kondensatoren per Infrarotkamera.
- Signalüberwachung: Encoder-Rückmeldungen und Spannungsverläufe wurden aufgezeichnet und mit Referenzwerten verglichen.
- Simulation von Störungen wie plötzliche Lastwechsel und kurze Spannungseinbrüche.
Alle Tests verliefen erfolgreich: keine Unterbrechungen, keine Überhitzungen, keine Alarme.
Ergebnis für den Kunden
Nach Abschluss aller Prüfungen konnte der Drive wieder in die Maschine des Kunden eingebaut werden. Die Rückmeldung nach einigen Wochen Betrieb war eindeutig: Der Antrieb lief stabiler als je zuvor. Produktionsstillstände durch ungeklärte Drive-Ausfälle gehörten der Vergangenheit an.
Für den Kunden bedeutete die Reparatur nicht nur die Wiederherstellung der Funktion, sondern auch eine deutliche Verlängerung der Lebensdauer des Gerätes. Durch den präventiven Austausch aller kritischen Komponenten ist nun für viele Jahre zuverlässiger Betrieb gesichert.
Fazit
Diese Reparatur zeigt exemplarisch, wie wichtig eine schnelle Reaktion auf erste Anzeichen von Elektronikschäden ist. Ausgelaufene Elektrolytkondensatoren wirken wie ein schleichendes Gift – unbehandelt führen sie zu irreversiblen Zerstörungen.
Dank einer sorgfältigen Reinigung, Leiterbahn-Reparatur, Bauteilerneuerung und umfangreichen Tests konnte der Mitsubishi MDS-DH2-V2-4020 Servo Drive Unit vollständig instandgesetzt werden. Der Kunde profitiert nun von höherer Maschinenverfügbarkeit, längerer Lebensdauer und einer Absicherung gegen unerwartete Produktionsausfälle.
Weitere Informationen wie Preis, Lieferzeit zum: Mitsubishi MDS-DH2-V2-4020 Servo Drive Unit
Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Drive Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

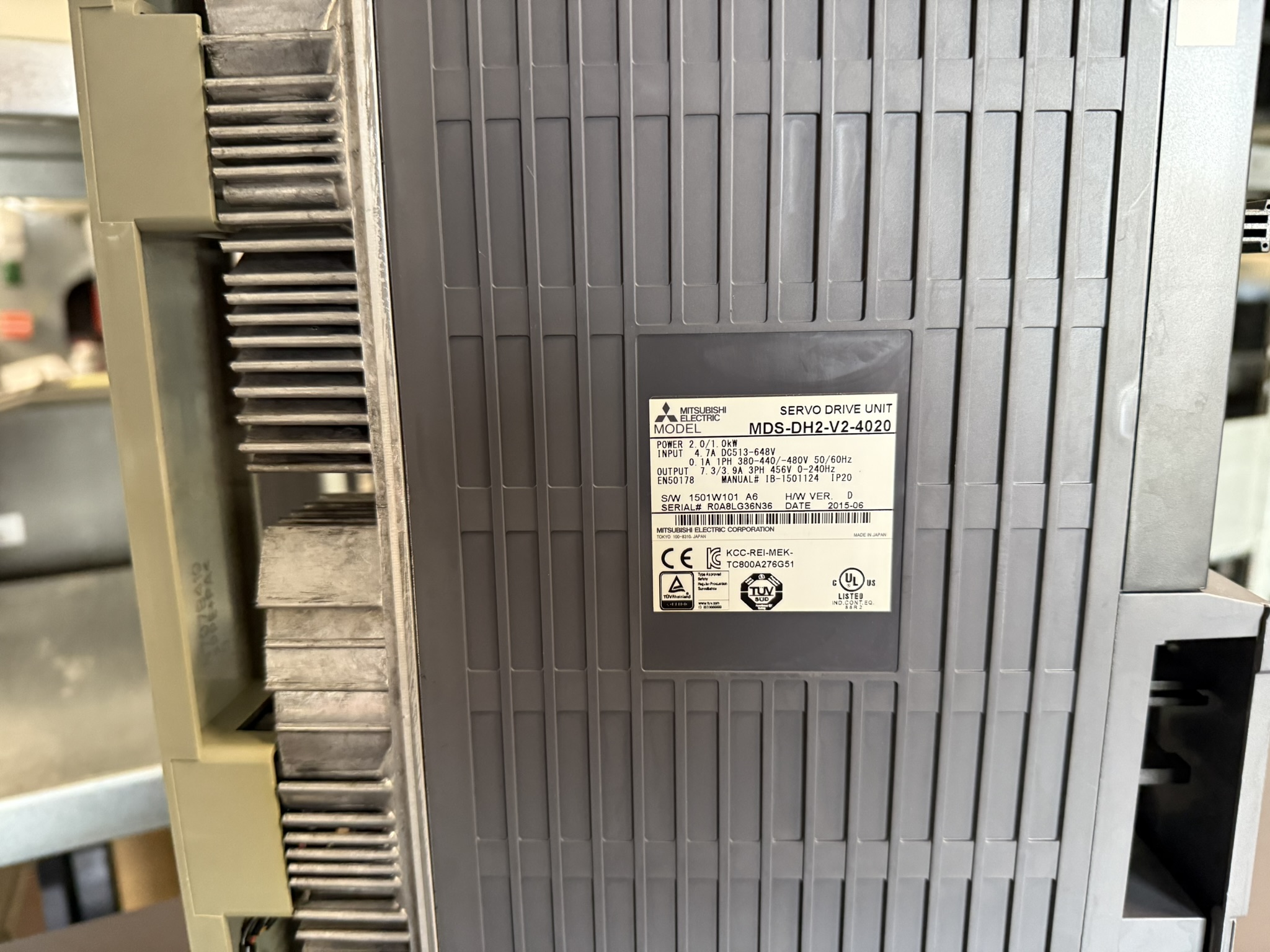

Gerätebeschreibung und Technische Daten
| Parameter | Wert |
|---|
| Hersteller | Mitsubishi Electric Corporation |
| Modell | MDS-DH2-V2-4020 Servo Drive Unit |
| Leistung | 2.0 / 1.0 kW |
| Eingangsspannung | DC 513–648 V, 4.7 A; AC 380–440–480 V, 0.1 A, 1-phasig, 50/60 Hz |
| Ausgangsstrom | 7.3 / 9.3 A, 3-phasig, 456 V, 0–240 Hz |
| Schutzart | IP20 |
| Gewicht | ca. 8–10 kg (geschätzt) |
| Abmessungen | ca. 350 × 250 × 120 mm (geschätzt) |

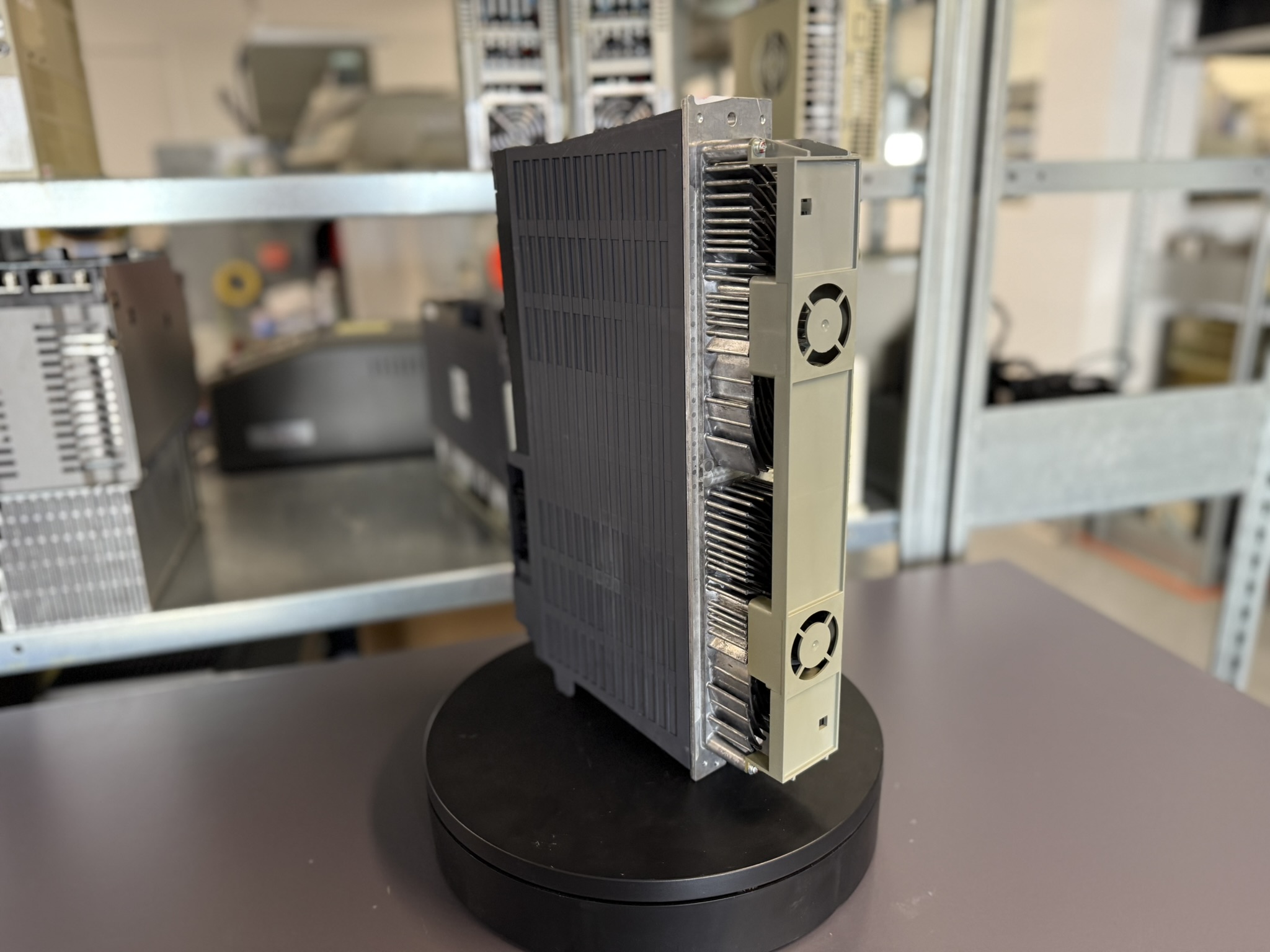

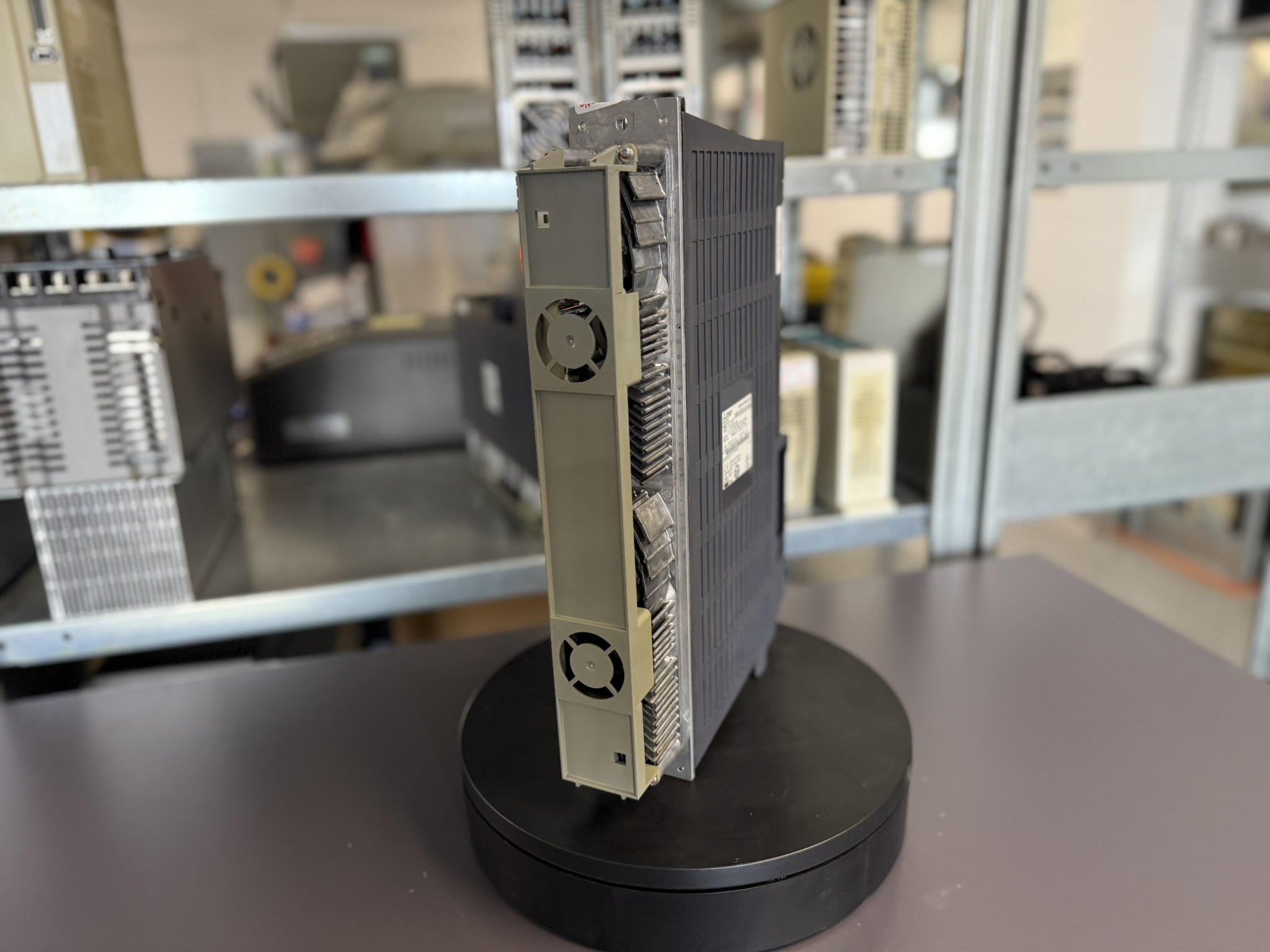

| Kühlung | Zwangsbelüftung (integrierter Lüfter) |
| Steuerung | Kompatibel mit Mitsubishi CNC-Steuerungen der M70/M700/M800 Serien |
| Baujahr | Beispielgerät: 2015-01 |
| Zulassungen | CE, UL, TÜV, KCC |
Einsatzumgebung & kompatible Geräte
Der Drive wird typischerweise in CNC-Werkzeugmaschinen (Fräsmaschinen, Drehmaschinen, Bearbeitungszentren) eingesetzt.
Kompatible Steuerungen: Mitsubishi CNC-Steuerungen (M70, M700, M800).
Kompatible Motoren: Mitsubishi AC-Servomotoren und Spindelmotoren der HF- und SJ-Serien.
Typische Einsatzbereiche:
- Werkzeugmaschinenbau
- Präzisionsfertigung
- Automatisierte Fertigungslinien
Funktionsbeschreibung
Die Servo Drive Unit MDS-DH2-V2-4020 übernimmt die präzise Ansteuerung von Servomotoren in CNC-Maschinen.
Funktionen:
- Leistungsregelung für Drehmoment und Geschwindigkeit
- Rückmeldung durch Encoder (geschlossene Regelkreise)
- Schutzfunktionen: Überstrom, Überspannung, Übertemperatur
- Kommunikation mit der CNC-Steuerung über optische Schnittstellen
- Integrierte Brems- und Regenerationssteuerung
Alarmmeldungen & Troubleshooting
| Code | Fehlerbeschreibung | Ursache | Lösung |
|---|
| 10 | Unterspannung | Busspannung zu niedrig | Versorgung prüfen, Netzkapazität erhöhen |
| 17 | A/D-Wandlerfehler | Fehler in der Stromrückmeldung | Drive tauschen oder Umgebung prüfen |
| 23 | Überdrehzahl | Ist- und Sollgeschwindigkeit differieren stark | Verkabelung, Parameter prüfen |
| 24 | Erdschluss | Motorleitung berührt Masse | Isolation prüfen, Kabel/Motor tauschen |
| 25 | Absolutwertdaten verloren | Batterie oder Verbindung unterbrochen | Batterie/Verkabelung prüfen, Nullpunkt setzen |
| 30 | Überregeneration | Widerstand überlastet | Externen Widerstand prüfen/ergänzen |
| 32 | Leistungsmodul Überstrom | Kurzschluss oder defektes Power-Modul | Motor/Kabel prüfen, Modul tauschen |
| 33 | Überspannung | Netzspannung zu hoch | Versorgung prüfen, Parameter anpassen |
| 45 | Lüfterstopp | Kühlung ausgefallen | Lüfter reinigen/ersetzen |
| 50 | Überlast 1 | Dauerhafte Überlast erkannt | Last reduzieren, Parameter anpassen |
Bestandteile
| Name | Bezeichnung auf Platine | Menge |
|---|
| Steuerplatine | RM120B-22XK / BC886A097G51A | 1 |
| Leistungsplatine | RM162C-V2 / BC886A010G52F | 1 |
| Leistungsteil | BKO-NC1207H84 / A2-DH2-V2-2020 | 1 |
| Kühlkörper | Aluminiumprofil mit Lüftereinheit | 1 |
| Netzfilter | Integrierte EMV-Filterung | 1 |
| Steckverbinder | Signal- und Leistungsanschlüsse CN1–CN3 | div. |
