06.05.2026 von Viktor Siebert

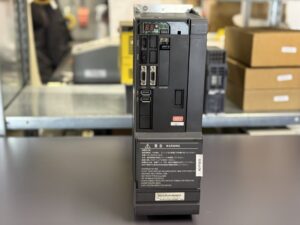

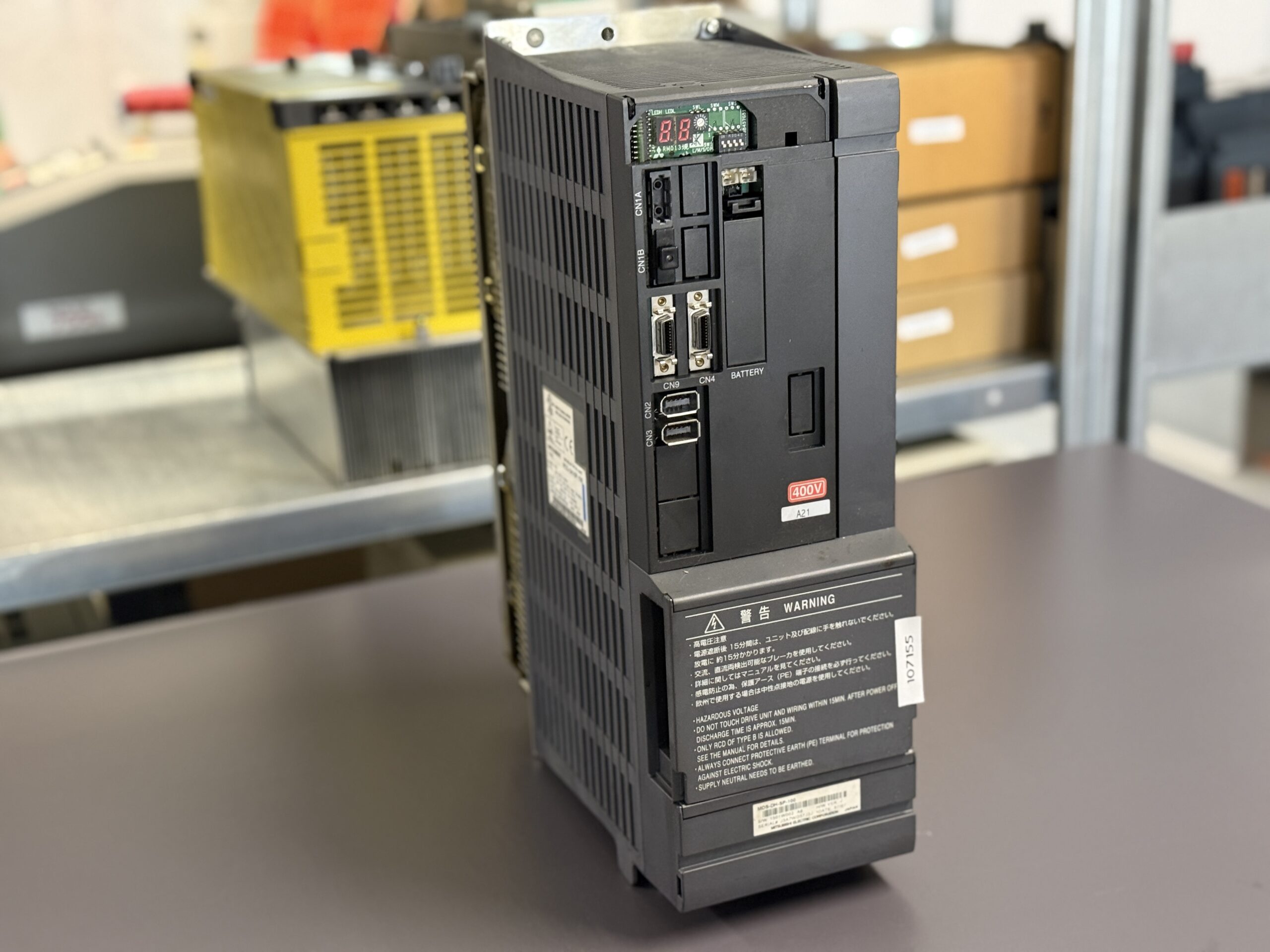

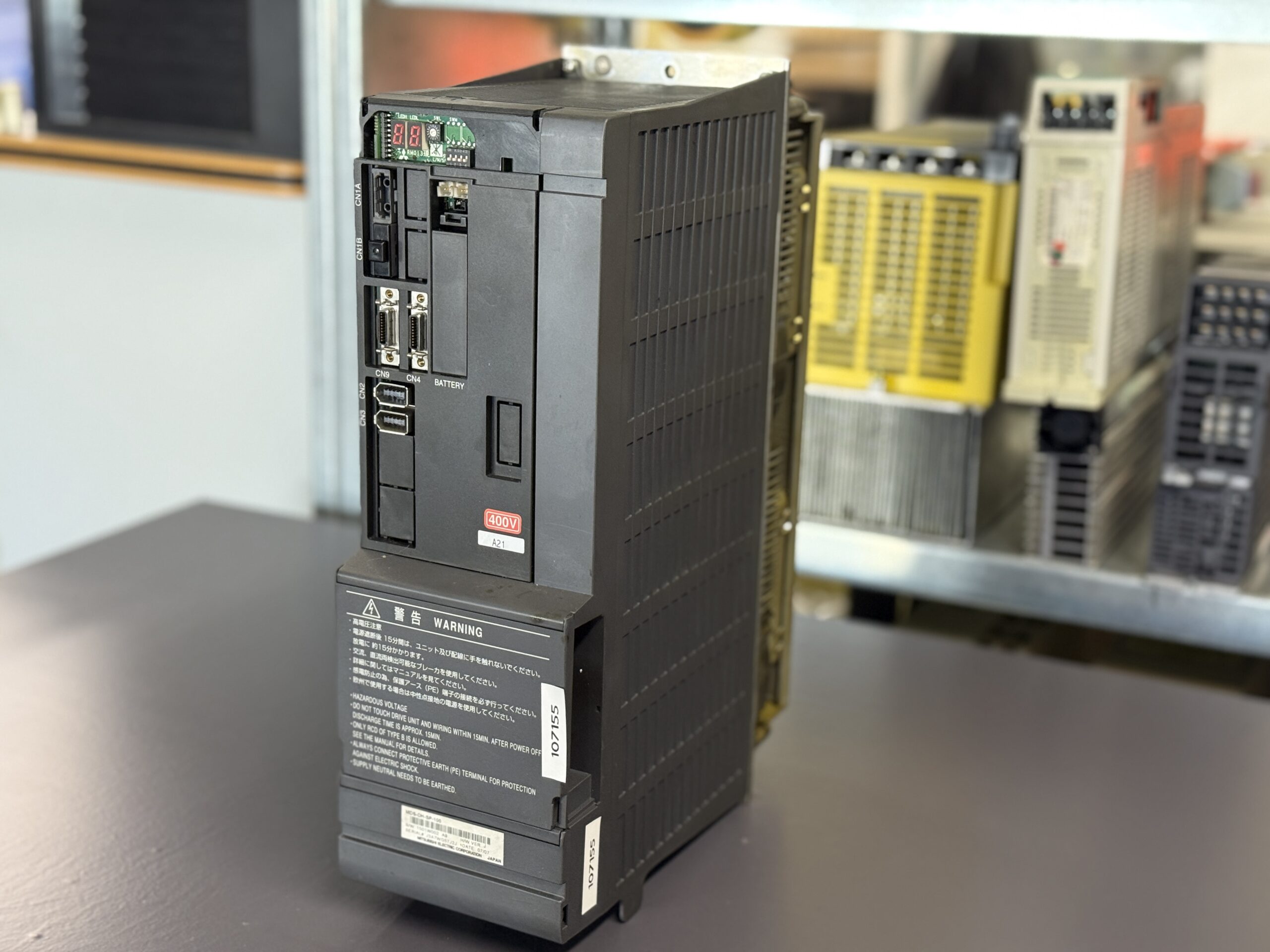

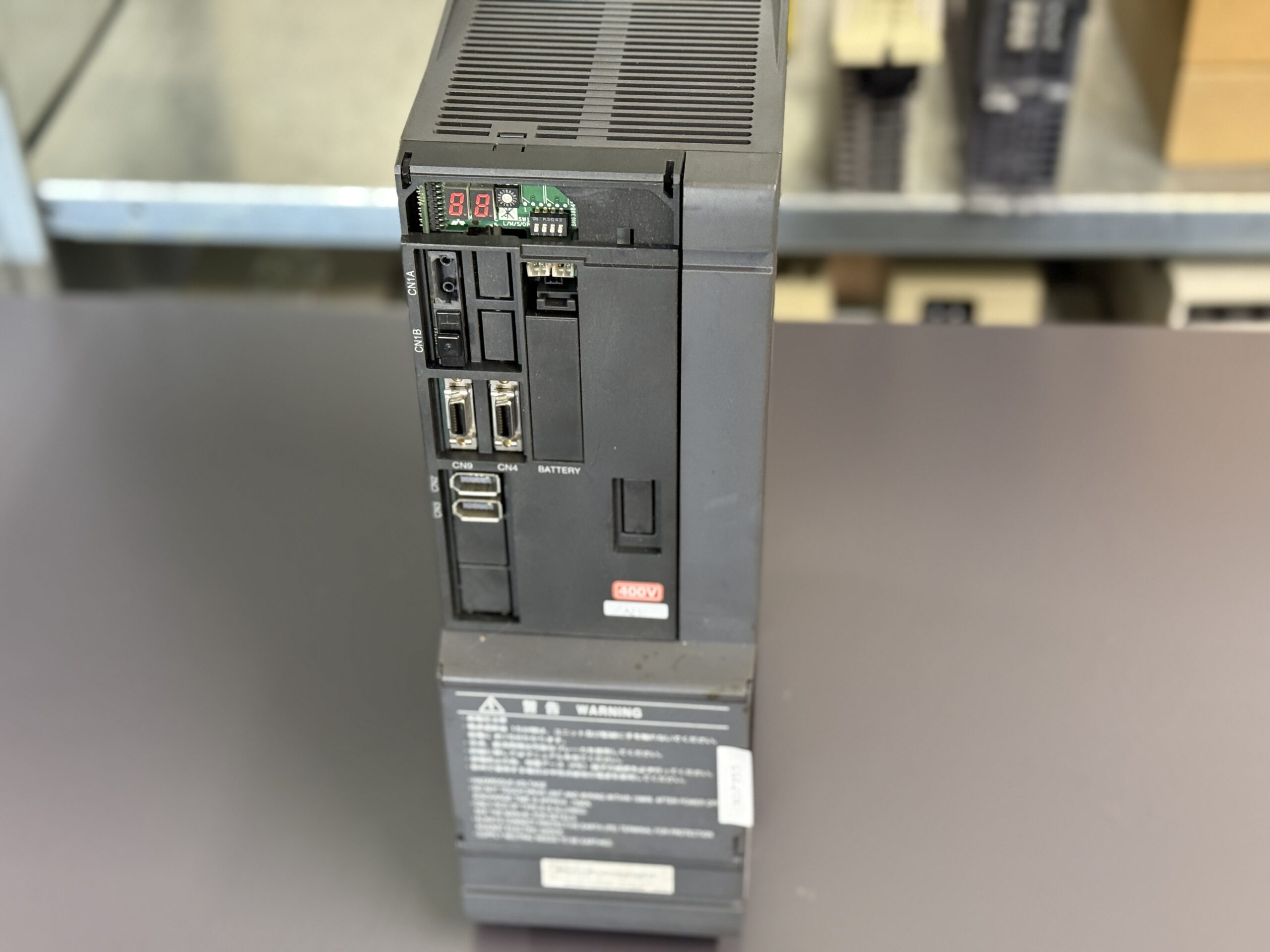

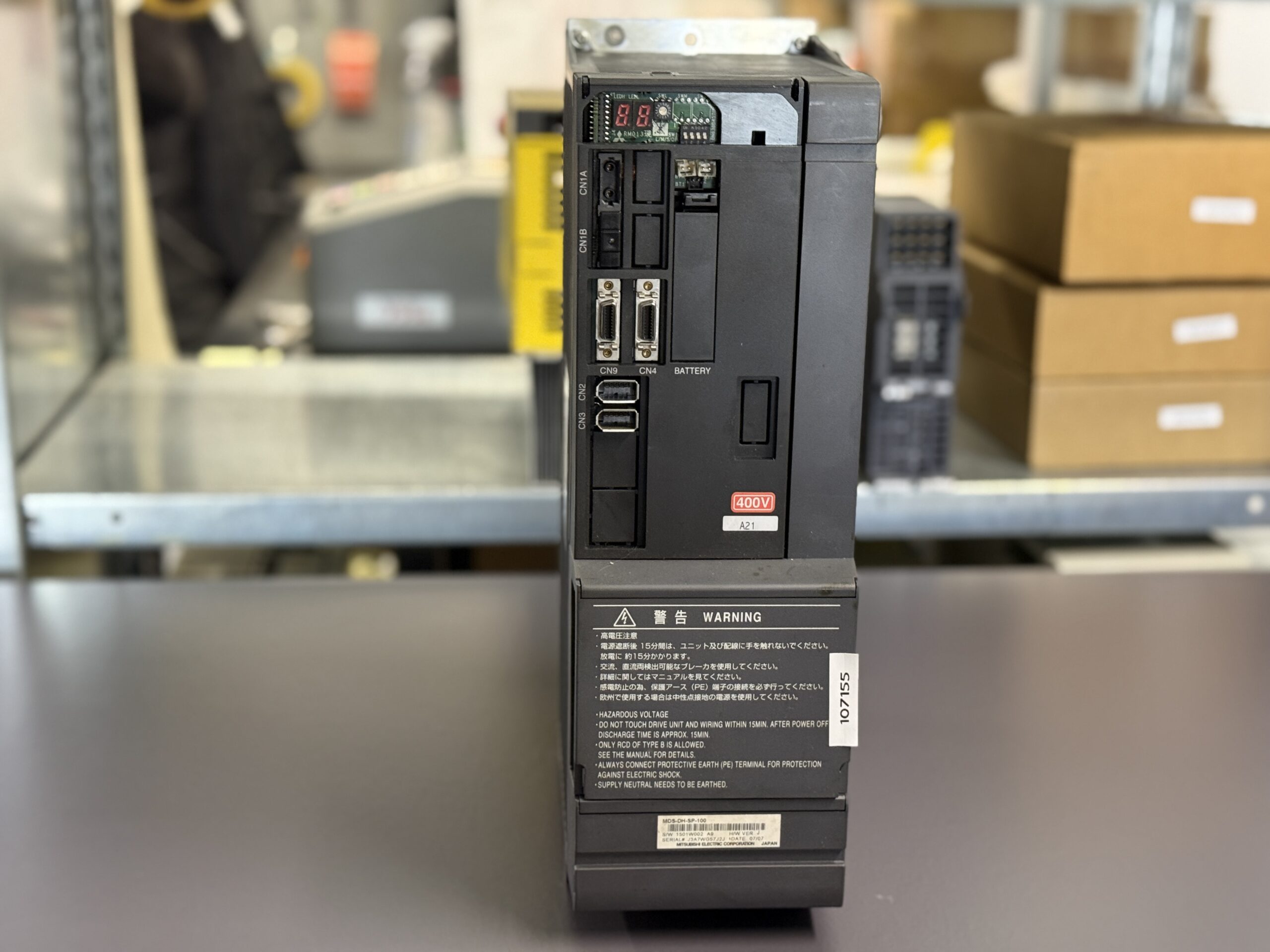

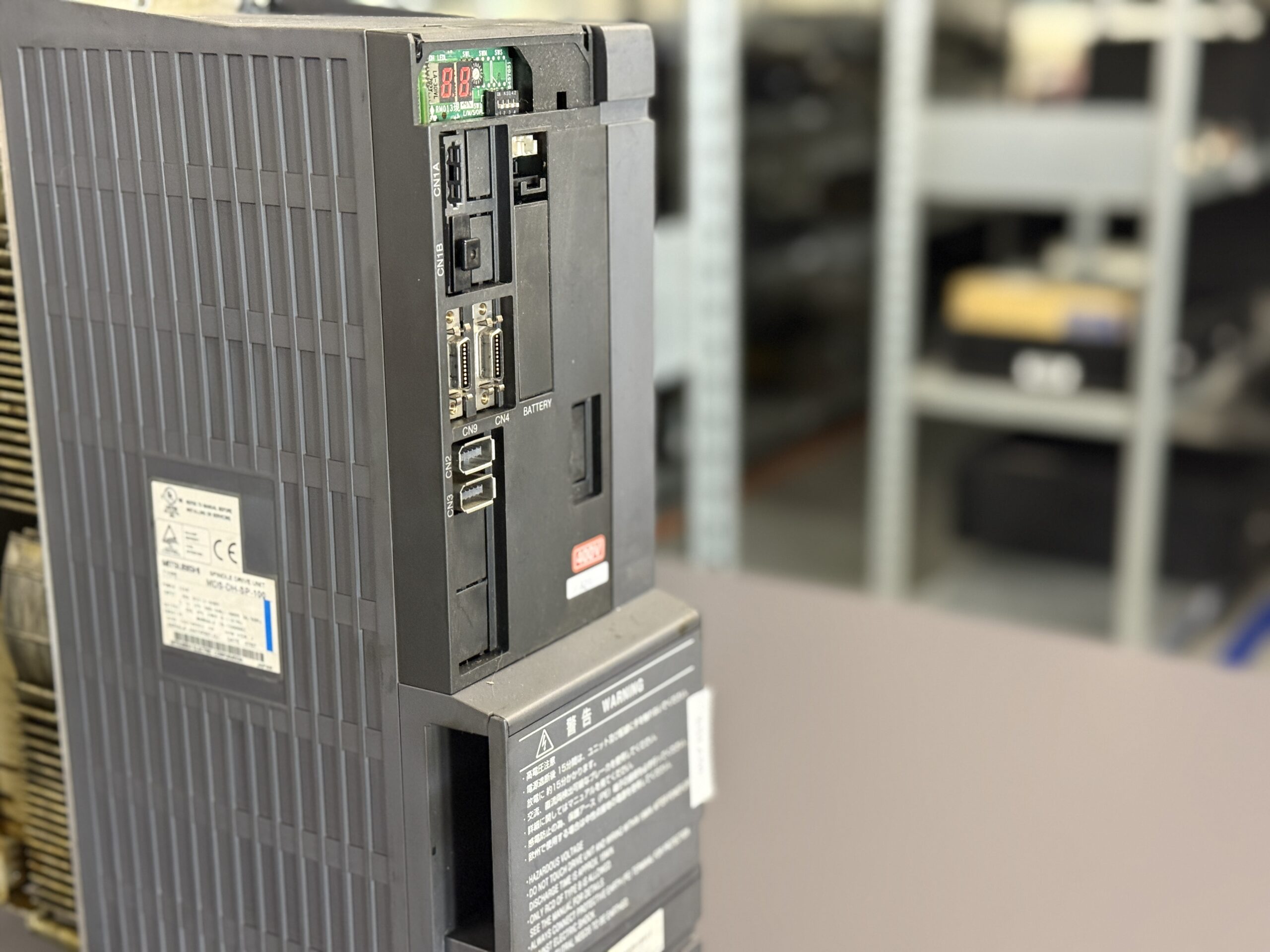

Reparatur eines Mitsubishi MDS-DH-SP-100 Spindle Drive Unit mit Alarm 33 Overvoltage
Ausgangssituation und Fehlerbild.
Das Spindle Drive Unit Mitsubishi MDS-DH-SP-100 wurde mit dem Fehler Alarm 33 Overvoltage angeliefert. Der Fehler trat nicht unmittelbar beim Einschalten auf, sondern sporadisch während der Bearbeitung. Besonders auffällig war, dass der Fehler unabhängig von Temperatur oder mechanischer Einwirkung auftrat. Weder Erschütterungen noch thermische Belastung hatten einen direkten Einfluss auf das Fehlerbild.
Die Maschine lief zunächst stabil, bis es unter Last oder bei dynamischen Zuständen zu einem plötzlichen Abbruch kam. Typisch für diesen Fehler ist eine Überspannung im Zwischenkreis, bei der die Busspannung den zulässigen Wert überschreitet . Das deutet entweder auf Probleme im Brems- beziehungsweise Rekuperationssystem oder im Leistungsteil hin.
Eingangskontrolle und erste Diagnose
Bei der Eingangskontrolle wurde zunächst eine Sichtprüfung durchgeführt. Äußerlich waren keine massiven Beschädigungen erkennbar. Steckverbindungen, Lüfter und Gehäuse zeigten keinen direkten Defekt.
Elektrisch wurde der Zwischenkreis geprüft. Auffällig war ein instabiles Verhalten unter Lastsimulation. Die Spannungsverhältnisse lagen teilweise außerhalb der erwarteten Bereiche. Erste Messungen deuteten darauf hin, dass die Energie nicht sauber abgeführt wurde.
Zusätzlich wurde geprüft, ob externe Ursachen wie Bremswiderstand oder Versorgungsspannung verantwortlich sein könnten. Diese konnten ausgeschlossen werden.
Technische Analyse
Der Alarm 33 bedeutet laut Dokumentation eine Überschreitung der Zwischenkreisspannung im Hauptkreis . Normalerweise wird diese Energie beim Abbremsen über den Rekuperationspfad abgebaut.
In diesem Fall zeigte sich jedoch eine typische Verschleißerscheinung im Leistungsteil. Die Leistungsendstufe war deutlich gealtert. Einzelne Leistungsbauteile arbeiteten nicht mehr stabil und die Ansteuerung war ebenfalls im Grenzbereich.
Die Ursache-Wirkung-Kette lässt sich wie folgt darstellen:
Alterung der Leistungselektronik
→ instabile Schaltvorgänge im Leistungsteil
→ unkontrollierter Energieanstieg im Zwischenkreis
→ Überspannung
→ Alarm 33 Overvoltage
Besonders kritisch ist, dass solche Schäden nicht sofort zum Totalausfall führen. Das Drive funktioniert noch, reagiert aber empfindlich auf Lastwechsel und dynamische Prozesse. Genau das erklärt das sporadische Auftreten während der Bearbeitung.
Reparaturmaßnahmen und Instandsetzung
Das Gerät wurde vollständig zerlegt und gereinigt. Der Fokus lag auf dem Leistungsteil sowie der zugehörigen Ansteuerung.
Folgende Arbeiten wurden durchgeführt:
Demontage und Reinigung aller Baugruppen
Prüfung der Leistungsendstufe unter Lastbedingungen
Austausch gealterter und kritischer Leistungskomponenten
Überarbeitung der Ansteuerung des Leistungsteils
Kontrolle der Zwischenkreisstruktur und Energiepfade
Erneuerung thermisch belasteter Baugruppen
Zusätzlich wurden präventive Maßnahmen umgesetzt, insbesondere im Bereich der thermischen Belastung und Langzeitstabilität.
Abschließender Funktionstest
Nach der Instandsetzung wurde das Drive auf dem Prüfstand getestet.
Testbedingungen:
Simulation realer Spindellasten
Mehrfache Start-Stopp-Zyklen
Niedrige Drehzahlbereiche
Mittlere Drehzahlen
Hohe Drehzahlen mit dynamischen Lastwechseln
Besonderes Augenmerk lag auf:
Zwischenkreisspannung
Stabilität der Leistungsstufe
Reaktionsverhalten bei Lastwechseln
Signalverhalten der Regelung
Das System zeigte über alle Betriebsbereiche ein stabiles Verhalten. Der Overvoltage-Fehler trat nicht mehr auf.
Fazit
Der Fehler wurde durch eine gealterte und instabile Leistungsendstufe verursacht. Typisch ist, dass solche Schäden nicht sofort sichtbar sind, sondern sich erst unter dynamischen Bedingungen zeigen.
Durch die vollständige Überarbeitung des Leistungsteils konnte die Funktion dauerhaft wiederhergestellt werden. Die Reparatur ist nachhaltig, da nicht nur der akute Schaden behoben, sondern auch kritische Bauteile präventiv ersetzt wurden.
Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Drive Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

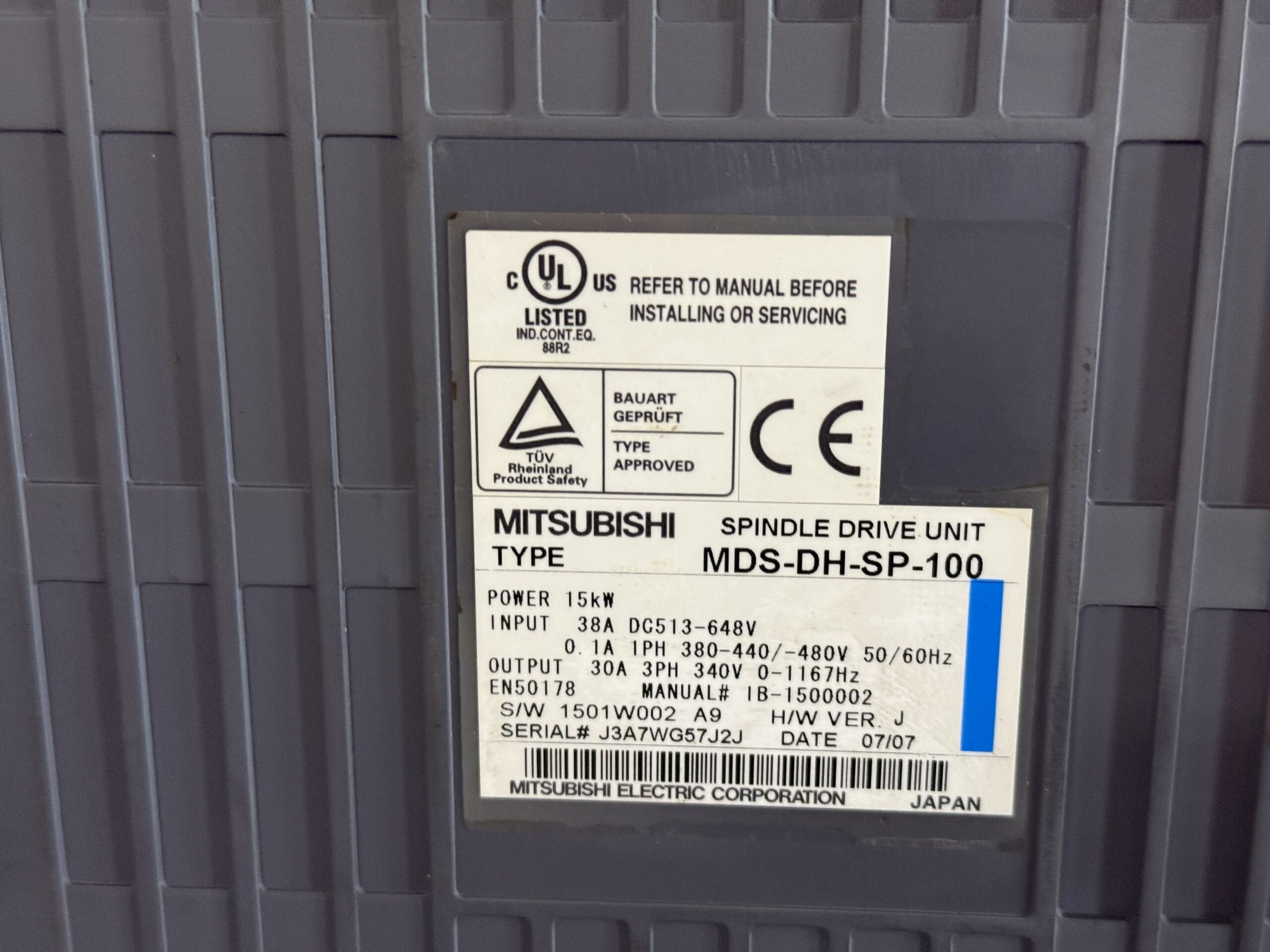

Technische Spezifikationen
| Parameter | Wert |
|---|
| Hersteller | Mitsubishi Electric |
| Gerätetyp | Spindle Drive Unit |
| Modellbezeichnung | MDS-DH-SP-100 |
| Serie | MDS-D/DH |
| Leistung | ca. 15 kW |
| Eingangsspannung | 380–480 V AC / DC 513–648 V |
| Ausgangsspannung | ca. 340 V |
| Nennstrom | ca. 30 A |
| Steuerungsart | Vektorregelung |
| Rückführung | Encoder (motorseitig) |
| Kühlung | Lüftergekühlt |
| Schutzart | IP20 |
| Umgebungstemperatur | 0 bis ca. 55 °C |
| Montage | Schaltschrank |
| Herkunft | Japan |
| Produktstatus | Abgekündigt |
Einsatzumgebung und Einsatzmöglichkeiten
Typische Maschinen sind CNC-Werkzeugmaschinen, Drehzentren und Fräsmaschinen.
Typische Baujahre liegen im Bereich 2000 bis 2010.
Einsatzbereiche sind Spindelantriebe mit hoher Dynamik und wechselnden Lastzuständen.
Wichtig sind stabile Netzversorgung, saubere Erdung und ausreichende Kühlung im Schaltschrank. Besonders kritisch sind schnelle Bremsvorgänge mit hoher Rückspeiseenergie.
Funktionsbeschreibung
Das Spindel-Drive wandelt die Netzspannung in eine geregelte Zwischenkreisspannung und steuert daraus den Motor.
Das Leistungsteil erzeugt die Motorströme. Die Regelung vergleicht Soll- und Istwerte. Die Rückführung erfolgt über Encoder.
Die Schutzlogik überwacht:
Zwischenkreisspannung
Strom
Temperatur
Kommunikation
Bei Grenzwertüberschreitungen wird das System gestoppt.
Diese Funktionen sind sicherheitsrelevant, da sie Schäden am Motor und an der Maschine verhindern.
Alarmmeldungen und Troubleshooting
| Alarmcode | Beschreibung | Mögliche Ursache | Maßnahme |
|---|
| 10 | Unterspannung | Netzproblem | Versorgung prüfen |
| 17 | A/D Fehler | Feedbackproblem | Elektronik prüfen |
| 23 | Drehzahlabweichung | Regelproblem | Parameter prüfen |
| 30 | Rekuperation zu hoch | Bremswiderstand | Widerstand prüfen |
| 31 | Overspeed | Regelung | Parameter prüfen |
| 32 | Overcurrent | Leistungsteil | Motor / Drive prüfen |
| 33 | Overvoltage | Zwischenkreis zu hoch | Rekuperation / Leistungsteil prüfen |
| 3A | Überstrom | Lastproblem | Mechanik prüfen |
| 3B | Übertemperatur | Kühlung | Lüfter prüfen |
| 46 | Motorüberhitzung | Überlast | Last reduzieren |
Baugruppenübersicht
| Baugruppe | Bezeichnung auf Platine | Funktion | Hinweise zur Prüfung oder Reparatur |
|---|
| Steuerplatine | RM111C-21 oder BN638A503G51 | Zentrale Regelung und Signalverarbeitung | Auf stabile Signalverarbeitung prüfen, typische Fehler sind Kommunikationsprobleme oder instabile Regelung |
| Leistungsplatine | RM165C-SP-M oder BC886A021G51 B | Ansteuerung der Leistungsmodule und Umsetzung der Regelung in Schaltvorgänge | Kritisch bei Überlast, thermischer Stress führt häufig zu Ausfällen |
| Leistungsteil | BKO-NC1208 H88 oder MR08-DH-SP-100 (unsicher) | Hauptenergiepfad für Motoransteuerung, enthält Leistungselektronik | Häufige Fehlerquelle bei Overvoltage und Overcurrent, auf Alterung und thermische Schäden prüfen |
