01.07.2026 von Viktor Siebert

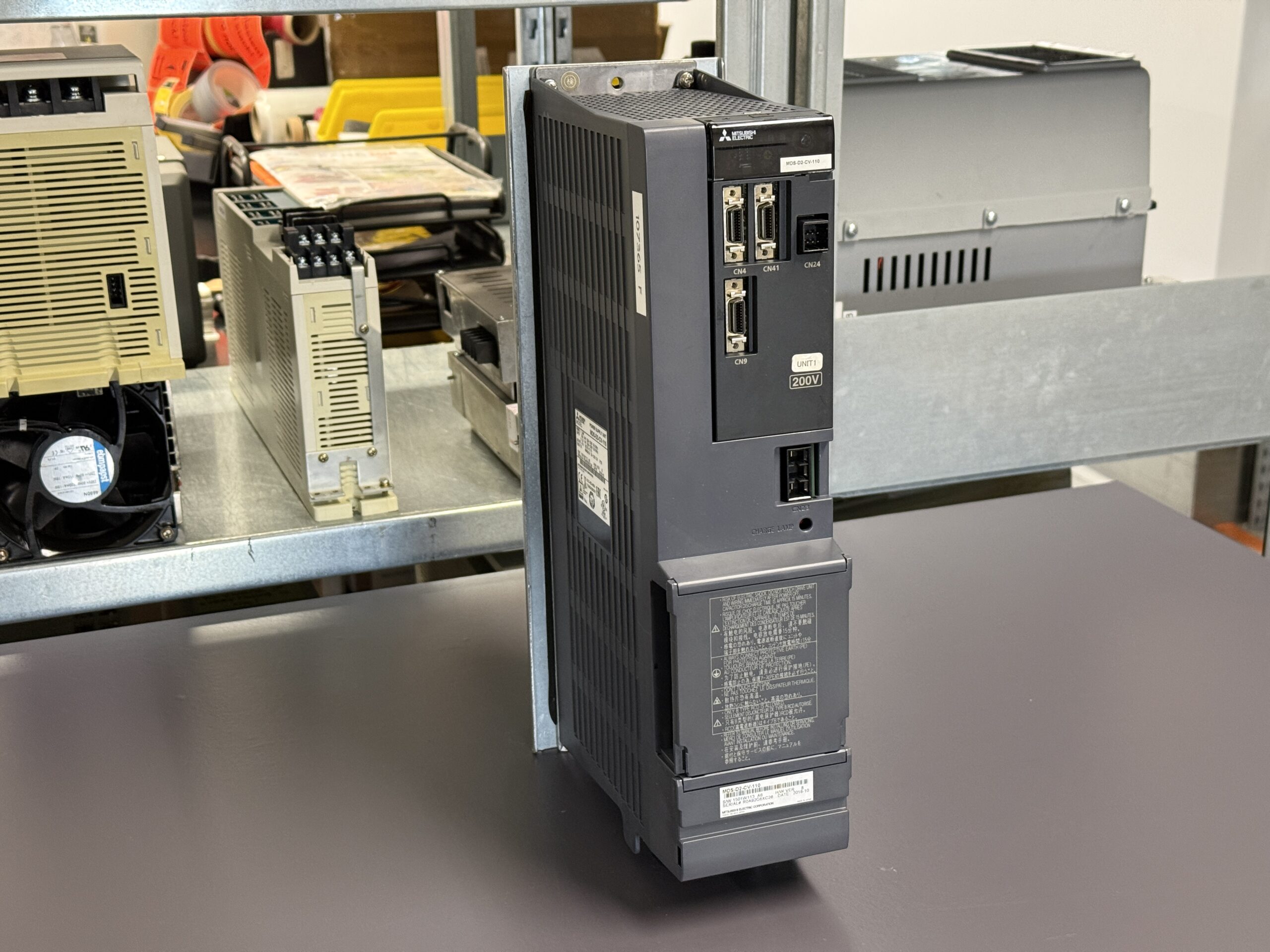

Mitsubishi MDS-D2-CV-110 Power Supply Unit. Sporadischer Spannungsabbruch verursachte Alarm S04 „Power Supply: Instant Pwr Interrupt“
Ein unerwarteter Maschinenstillstand während der Spindelbearbeitung.
Ein Industriekunde kontaktierte unsere Werkstatt, nachdem an einer CNC-Werkzeugmaschine wiederholt ein schwer nachvollziehbarer Fehler auftrat. Die Maschine ließ sich problemlos einschalten und arbeitete im Leerlauf zunächst unauffällig. Erst sobald die Spindel eine Drehzahl von etwa 1.000 U/min erreichte, wurde der Bearbeitungsprozess abrupt unterbrochen.
Die CNC-Steuerung meldete den Fehler:
S04 Power Supply: Instant Pwr Interrupt
Der Fehler trat nicht unmittelbar nach dem Einschalten auf, sondern ausschließlich unter Last während des Spindelbetriebs. Dadurch gestaltete sich die Diagnose besonders anspruchsvoll. Da die Störung nur während der Leistungsanforderung auftrat, bestand die Gefahr ungeplanter Maschinenstillstände und Produktionsunterbrechungen.

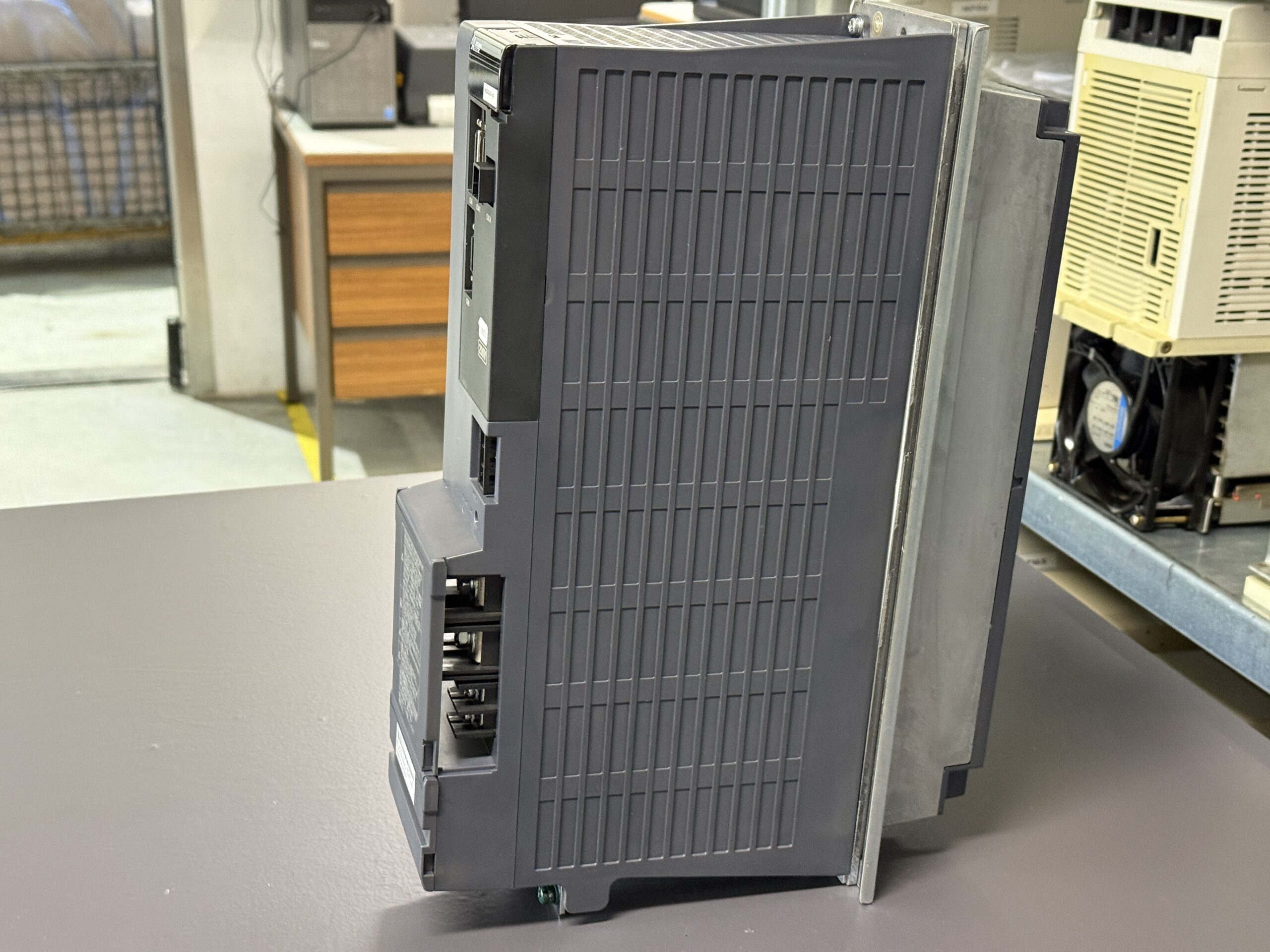

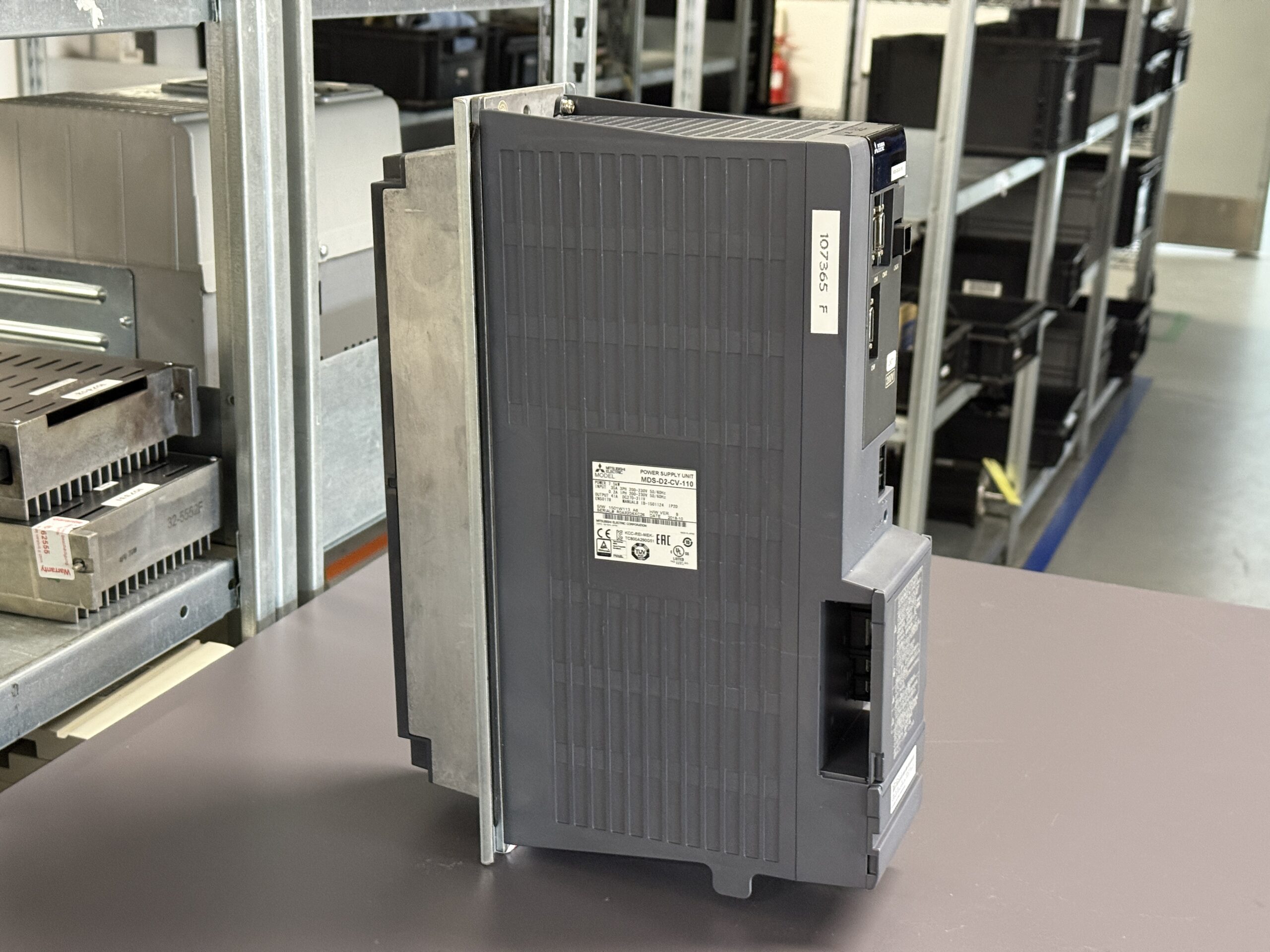

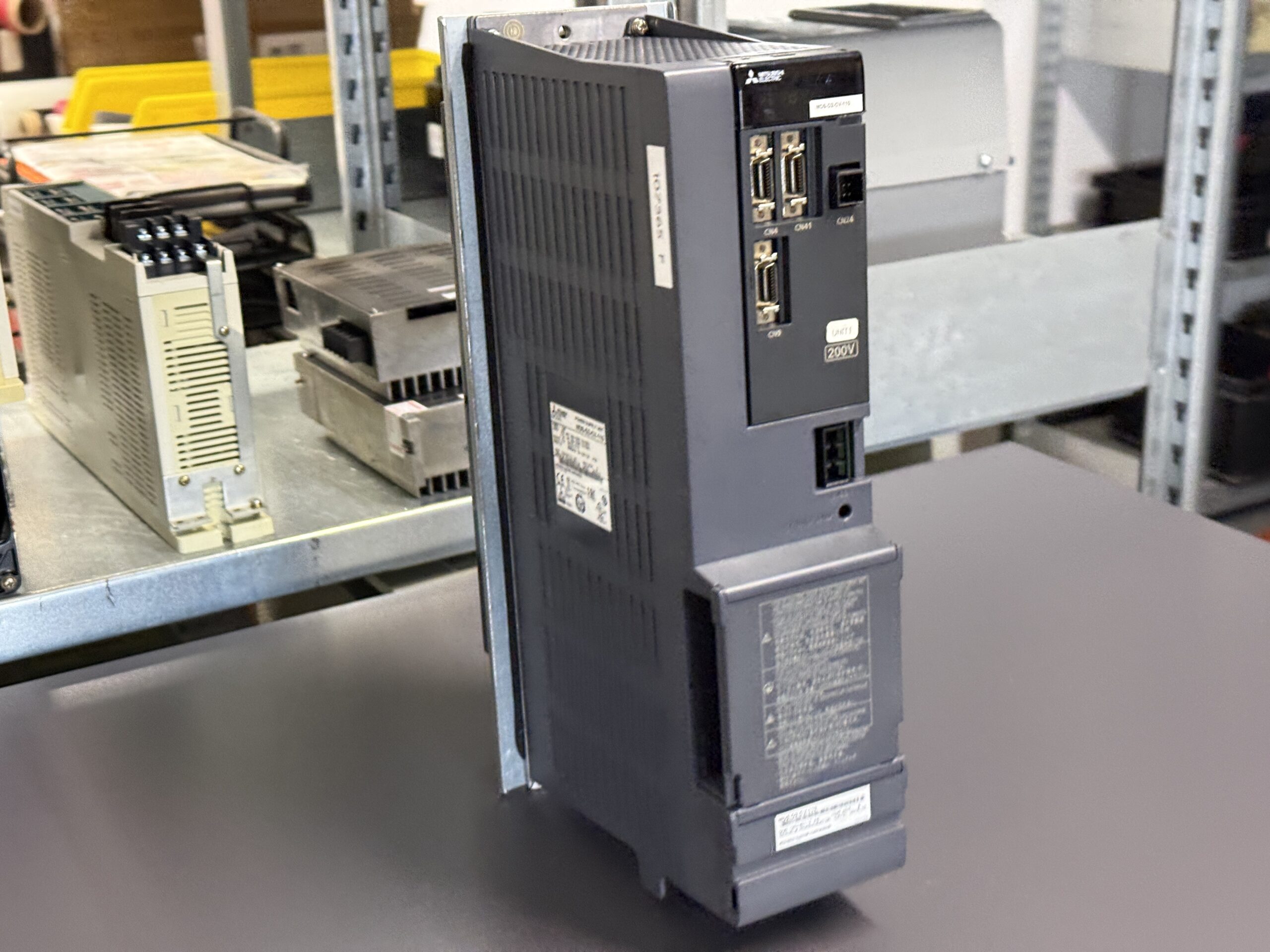

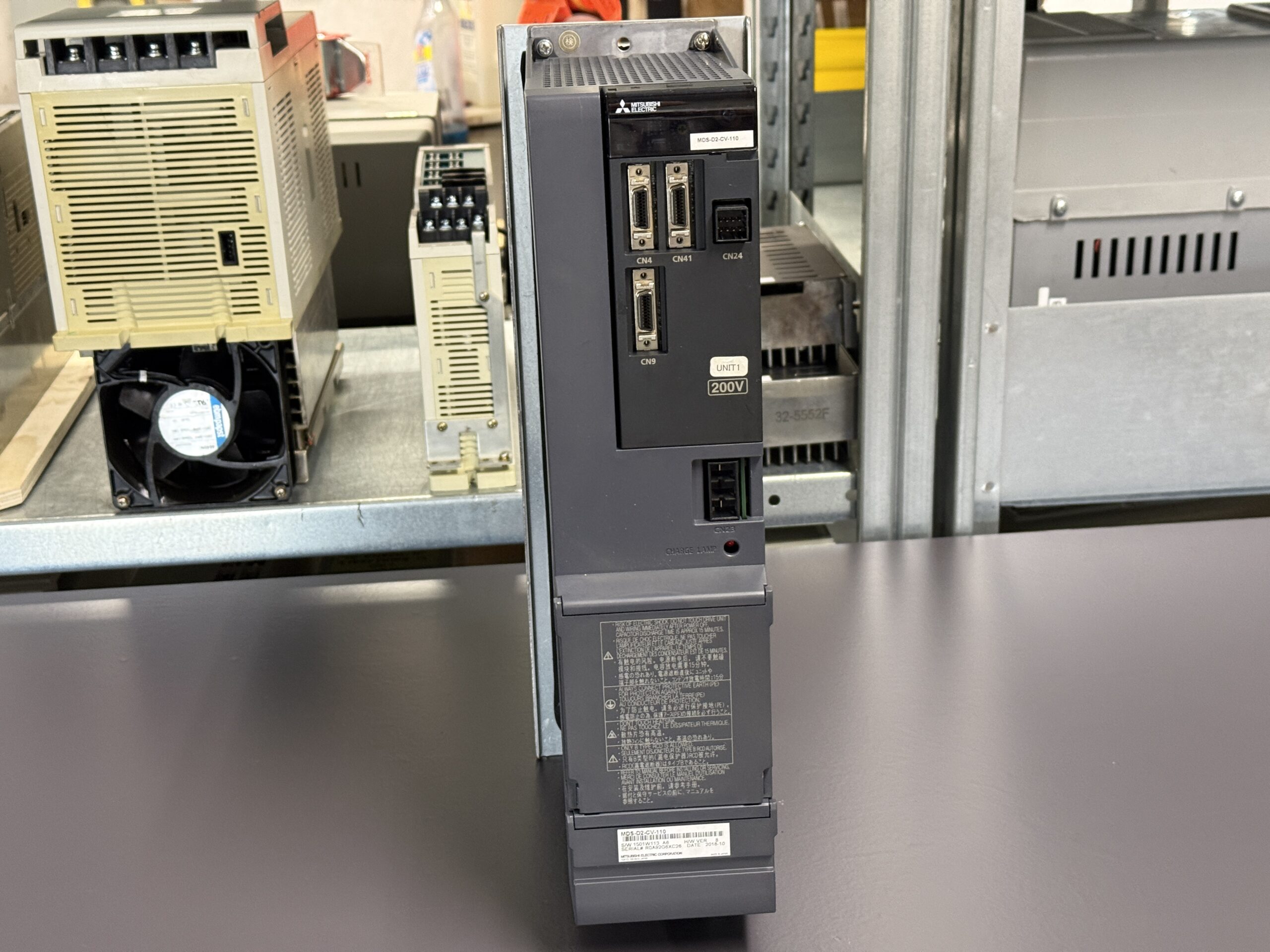

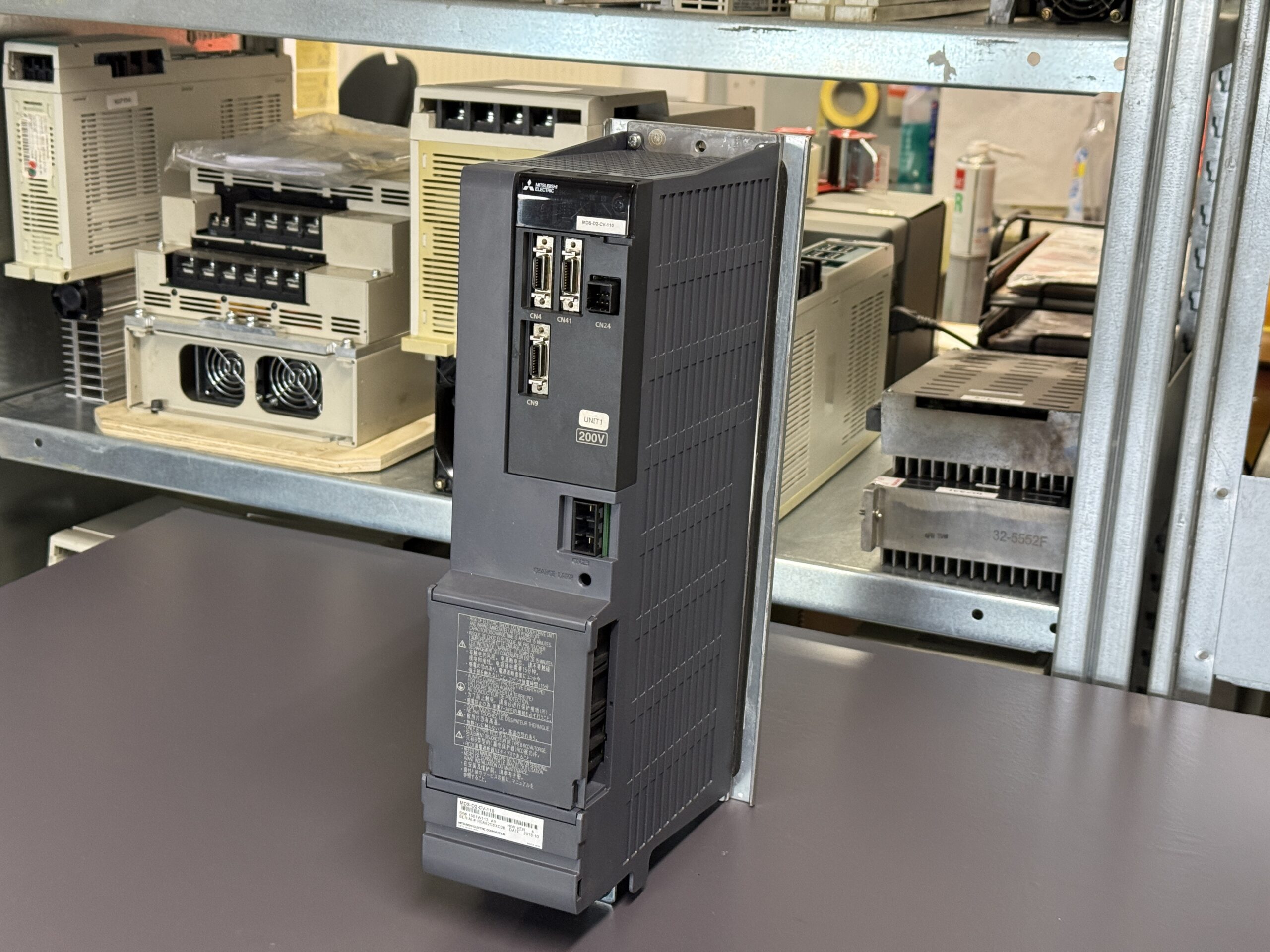

Das eingesandte Gerät war eine Mitsubishi Electric MDS-D2-CV-110 Power Supply Unit, welche innerhalb des Mitsubishi MDS-D2-Systems die Versorgung der angeschlossenen Servo- und Spindelantriebe übernimmt. Laut Typenschild handelt es sich um eine Versorgungseinheit mit einer Leistung von 7,5 kW, einem dreiphasigen Eingang von 200 bis 230 V AC und einem Zwischenkreisausgang von 270 bis 311 V DC. Das Gerät stammt aus der Hardware-Version B mit Produktionsdatum Oktober 2018.
Erste Diagnose in unserer Werkstatt
Nach dem Wareneingang erfolgte zunächst die übliche Sichtprüfung.
Äußerlich zeigte die Power Supply Unit keine offensichtlichen Schäden. Weder waren verbrannte Bauteile noch mechanische Beschädigungen oder Verschmutzungen sichtbar.
Anschließend wurde das Gerät auf unserem Prüfstand in Betrieb genommen.
Bereits während der ersten Testläufe bestätigte sich die Fehlerbeschreibung des Kunden.
- Einschalten problemlos möglich
- Versorgungsspannungen zunächst stabil
- Keine Auffälligkeiten im Leerlauf
- Fehler erst bei steigender Spindeldrehzahl reproduzierbar
- Alarm S04 erschien ausschließlich während der Leistungsaufnahme
Gerade dieses Fehlerbild ist typisch für Defekte, die sich erst unter dynamischer Belastung bemerkbar machen. Im Leerlauf arbeiten viele Baugruppen noch innerhalb ihrer Toleranzen, während unter Last Spannungseinbrüche oder instabile Leistungsstufen sichtbar werden.
Tatsächliche Fehlerursache
Nach einer detaillierten Analyse der Leistungsbaugruppe konnte die eigentliche Ursache eindeutig lokalisiert werden.
Die Fehleranalyse ergab:
- Defekt innerhalb der Leistungsendstufe der Power Supply Unit
- Instabile Versorgung des Zwischenkreises unter Last
- Kurzzeitiger Einbruch der Steuerspannungsversorgung während hoher Leistungsanforderung
- Auslösung der Schutzfunktion gegen momentanen Spannungsverlust
Im Mitsubishi-Handbuch wird der Fehler Power Supply Alarm 71 Instantaneous Power Interruption als momentane Spannungsunterbrechung der Versorgung beschrieben. Als empfohlene Prüfpunkte nennt Mitsubishi unter anderem die Netzversorgung, Verdrahtung, Schütze, Spannungsabfälle sowie gegebenenfalls einen Defekt der Versorgungseinheit selbst.
Da sämtliche externen Ursachen ausgeschlossen werden konnten und sich der Fehler reproduzierbar auf unserem Prüfstand zeigte, bestätigte sich die interne Leistungsstufe als eigentliche Fehlerquelle.
Reparaturmaßnahmen
Nach Abschluss der Diagnose wurde das Netzteil vollständig instand gesetzt.
Im Rahmen der Reparatur erfolgten unter anderem:
- Reparatur der Leistungsendstufe
- Austausch verschlissener elektronischer Bauteile innerhalb der Leistungsbaugruppe
- Präventiver Austausch alterungsanfälliger Komponenten
- Kontrolle der Zwischenkreissaltung
- Überprüfung der Lötstellen im Leistungsbereich
- Reinigung sämtlicher Baugruppen
- Kontrolle der Steckverbinder
- Überprüfung der Kühlung
- Sichtkontrolle aller Leiterplatten
- elektrische Endprüfung
Zusätzlich wurde das komplette Gerät präventiv überholt, um nicht nur den aktuellen Fehler zu beseitigen, sondern auch die langfristige Betriebssicherheit zu erhöhen.
Gerade bei industriellen Stromversorgungen entstehen viele Ausfälle schleichend. Thermische Belastungen, hohe Einschaltströme sowie jahrelanger Dauerbetrieb führen häufig dazu, dass einzelne Komponenten ihre ursprünglichen Eigenschaften verlieren, obwohl sie noch keinen vollständigen Ausfall zeigen.
Aus diesem Grund beschränken wir unsere Reparaturen nicht ausschließlich auf den defekten Bereich, sondern betrachten grundsätzlich die gesamte Baugruppe.
Endprüfung auf unserem Prüfstand
Nach Abschluss aller Arbeiten wurde die Mitsubishi MDS-D2-CV-110 Power Supply Unit erneut auf unserem hauseigenen Prüfstand getestet.
Dabei wurden unter anderem überprüft:
- stabiles Einschaltverhalten
- Versorgung des Zwischenkreises
- Verhalten unter steigender Last
- Funktion während simuliertem Spindelbetrieb
- Langzeittest unter thermischer Belastung
- Kontrolle aller Schutzfunktionen
Besonderes Augenmerk lag auf dem ursprünglich gemeldeten Fehler.
Auch bei wiederholten Lastwechseln oberhalb von 1.000 U/min trat der Alarm nicht mehr auf. Die Spannungsversorgung blieb über den gesamten Testzeitraum stabil.
Nach erfolgreicher Endprüfung konnte die Versorgungseinheit für den Rückversand freigegeben werden.
Weitere Informationen wie Preis, Lieferzeit zum: Mitsubishi MDS-D2-CV-110 Power Supply Unit
Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Drive Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

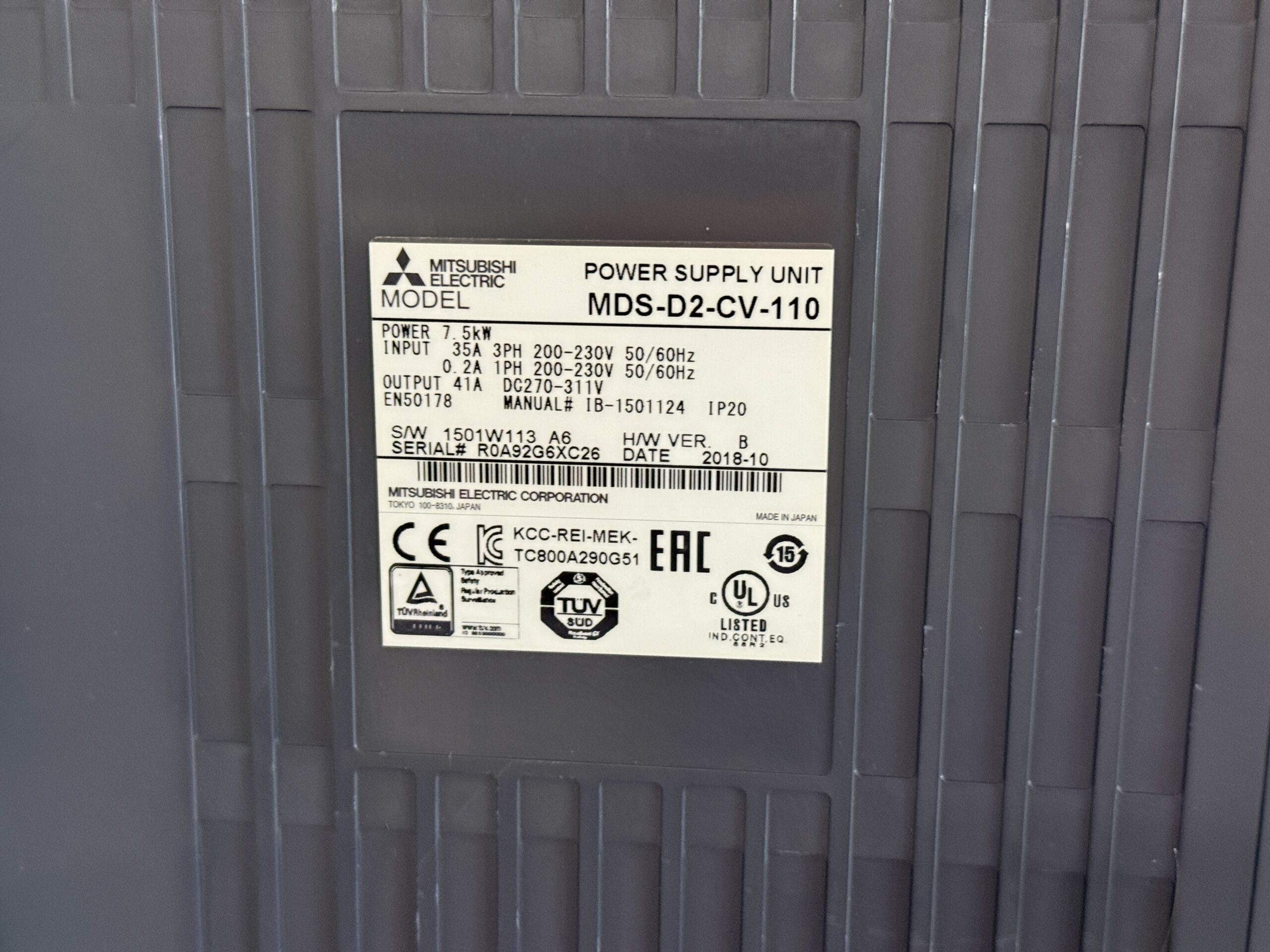

Technische Daten
| Merkmal | Beschreibung |
|---|
| Hersteller | Mitsubishi Electric |
| Modell | MDS-D2-CV-110 |
| Gerätetyp | Power Supply Unit |
| Leistung | 7,5 kW |
| Eingangsspannung | 3~ 200–230 V AC |
| Eingangsstrom | 35 A |
| Frequenz | 50/60 Hz |
| Steuereingang | 200–230 V AC, 0,2 A |
| Zwischenkreisausgang | 270–311 V DC |
| Ausgangsstrom | 41 A |
| Schutzart | IP20 |
| Hardware-Version | B |
| Software-Version | 1501W113 A6 |
| Produktionsdatum | 2018-10 |
| Handbuch | IB-1501124 |
Einsatzbedingungen
| Parameter | Wert |
|---|
| Einsatzgebiet | CNC-Werkzeugmaschinen |
| Versorgung | Dreiphasig 200–230 V AC |
| Zwischenkreis | 270–311 V DC |
| Schutzart | IP20 |
| Einbau | Schaltschrank |
| Kühlung | Zwangskühlung über integrierte Lüftung |
| Umgebung | Industrieumgebung gemäß Mitsubishi-Spezifikation |
Zusammenarbeit mit anderen Geräten
Die MDS-D2-CV-110 Power Supply Unit versorgt innerhalb des Mitsubishi MDS-D2-Systems mehrere angeschlossene Baugruppen.
Typische Kombinationen sind:
- Mitsubishi MDS-D2 Servo Drives
- Mitsubishi MDS-D2 Spindle Drives
- Mitsubishi CNC-Steuerungen
- Servoachsen
- Spindelantriebe
- integrierte Zwischenkreisversorgung über L+/L− gemäß MDS-D2-Systemarchitektur.
Funktionsbeschreibung
Die Mitsubishi MDS-D2-CV-110 übernimmt die zentrale Energieversorgung des kompletten MDS-Antriebssystems. Nach der Einspeisung der dreiphasigen Netzspannung wird diese gleichgerichtet und im Zwischenkreis gespeichert. Von dort werden die angeschlossenen Servo- und Spindelantriebe mit der erforderlichen Gleichspannung versorgt.
Zusätzlich überwacht die Versorgungseinheit zahlreiche Schutzfunktionen. Dazu gehören unter anderem Überstrom, Spannungsüberwachung, Lüfterüberwachung, Phasenausfall, Regeneration sowie momentane Spannungsunterbrechungen. Erkennt das System eine unzulässige Betriebsbedingung, wird eine entsprechende Alarmmeldung ausgegeben, um angeschlossene Achsen und Spindeln vor Folgeschäden zu schützen.
Alarmmeldungen und Troubleshooting
| LED-Anzeige | Interne Alarm-Nr. | Alarmbezeichnung | Bedeutung | Empfohlene Maßnahme |
|---|
| 61 | 1 | Power Module Overcurrent | Überstromschutz des Leistungsmoduls hat ausgelöst. | Leistungsteil, Motor, Leistungskabel und Last prüfen. |
| 62 | 2 | Frequency Error | Netzfrequenz außerhalb des zulässigen Bereichs. | Netzversorgung und Netzqualität prüfen. |
| 66 | 6 | Process Error | Interner Prozessfehler der Versorgungseinheit. | Elektronik und Umgebungseinflüsse prüfen. |
| 67 | 7 | Phase Interruption | Phasenausfall der Eingangsspannung erkannt. | Netzversorgung und Verdrahtung kontrollieren. |
| 68 | 8 | Watchdog | Interner Systemfehler der Power Supply Unit. | Versorgungseinheit prüfen bzw. austauschen. |
| 69 | 9 | Grounding | Erdschluss zwischen Motorleitung und Schutzleiter erkannt. | Motor, Leistungskabel und Isolation prüfen. |
| 6A | 10 | External Contactor Welding | Leistungsschütz verschweißt oder fehlerhaft. | Schütz und Ansteuerung kontrollieren. |
| 6B | 11 | Rush Circuit Error | Fehler im Einschaltstrombegrenzungskreis. | Einschaltkreis und Hauptkreis prüfen. |
| 6C | 12 | Main Circuit Error | Fehler beim Laden des Zwischenkreiskondensators. | Hauptkreis und Zwischenkreis prüfen. |
| 6D | 13 | Parameter Setting Error | Ungültige Parametrierung erkannt. | Parameter und Kommunikation prüfen. |
| 6E | 14 | Memory / A/D Error | Speicher-, A/D- oder Geräteidentifikationsfehler. | Elektronik der Power Supply Unit prüfen. |
| 6F | 15 | Power Supply Error | Kommunikation oder Verbindung zwischen Netzteil und Drive fehlerhaft. | Verbindung und Versorgungseinheit prüfen. |
| 70 | 16 | External Emergency Stop Error | Externer Not-Halt stimmt nicht mit NC-Signal überein. | Not-Halt-Schaltung prüfen. |
| 71 | 17 | Instantaneous Power Interruption | Kurzzeitige Spannungsunterbrechung der Versorgung erkannt. | Netzversorgung, Verdrahtung, Schütze sowie Power Supply Unit prüfen. |
| 72 | 18 | Fan Stop | Lüfter ausgefallen, Leistungsmodul überhitzt. | Lüfter und Kühlung prüfen bzw. ersetzen. |
| 73 | 19 | Over Regeneration | Regene | |
Bestandteile der Mitsubishi MDS-D2-CV-110 Power Supply Unit
Die Mitsubishi MDS-D2-CV-110 Power Supply Unit besteht aus wenigen, jedoch zentralen Baugruppen, die gemeinsam die Energieversorgung des kompletten MDS-D2-Antriebssystems übernehmen. Jede dieser Baugruppen erfüllt eine klar definierte Aufgabe und wird während unserer Reparaturen einzeln geprüft und bewertet.
| Baugruppe | Bezeichnung auf Platine | Funktion | Hinweise zur Prüfung oder Reparatur |
|---|
| Steuerplatine | RM411C oder BC886A091G51B | Überwachung der Versorgungseinheit, Kommunikation mit den angeschlossenen Drive Units, Steuerung der Schutzfunktionen sowie Auswertung interner Betriebszustände. | Prüfung der Spannungsversorgung, Kommunikationssignale, Schutzschaltungen sowie aller alterungsanfälligen elektronischen Bauteile. |
| Leistungsplatine | RM463B-2 oder BC886A096G51A | Enthält die Leistungselektronik zur Gleichrichtung, Zwischenkreisversorgung und Energieverteilung innerhalb der Power Supply Unit. | Kontrolle der Leistungsbauteile, Leistungshalbleiter, Lötstellen, Strompfade sowie thermisch belasteter Komponenten. Bei unserem Reparaturfall befand sich hier die eigentliche Fehlerursache. |
| Leistungsteil | D2-CV-110 | Zentrale Energieversorgung des Mitsubishi MDS-D2-Systems. Wandelt die Netzspannung in die erforderliche Zwischenkreisspannung um und versorgt die angeschlossenen Servo- und Spindelantriebe. Gleichzeitig überwacht das Modul zahlreiche Schutzfunktionen wie Überstrom, Überspannung, Regeneration und momentane Spannungsunterbrechungen. | Belastungstest unter realistischen Betriebsbedingungen, Kontrolle der Zwischenkreisspannung sowie Überprüfung aller Schutzfunktionen nach der Reparatur. |
Reparaturmaßnahmen in unserem Servicefall
Bei der eingesandten Mitsubishi MDS-D2-CV-110 trat der Fehler ausschließlich während des Spindelbetriebs auf. Im Leerlauf arbeitete das Gerät stabil, unter steigender Leistungsanforderung kam es jedoch zu einem kurzzeitigen Versorgungseinbruch und zum Alarm S04 – Power Supply: Instant Power Interrupt.
Unsere Arbeiten umfassten:
- Fehleranalyse unter Lastbedingungen
- Reparatur der Leistungsendstufe
- Austausch defekter elektronischer Komponenten
- Kontrolle des Zwischenkreises
- Prüfung der Spannungsversorgung
- Kontrolle aller Steckverbinder
- Reinigung sämtlicher Baugruppen
- Präventive Überholung alterungsanfälliger Komponenten
- Langzeitprüfung unter realistischen Lastbedingungen
- Dokumentierte Endkontrolle auf dem Prüfstand
Präventive Wartungsempfehlungen
Um ungeplante Ausfälle der Mitsubishi MDS-D2-CV-110 zu vermeiden, empfehlen wir:
- Schaltschrank regelmäßig reinigen
- Luftkanäle und Kühlkörper sauber halten
- Lüfter regelmäßig auf Laufgeräusche prüfen und rechtzeitig ersetzen
- Zwischenkreiskondensatoren im Rahmen geplanter Wartungen überprüfen
- Steckverbindungen auf festen Sitz kontrollieren
- Netzspannung regelmäßig überwachen
- Temperaturentwicklung im Schaltschrank kontrollieren
- Nach vielen Betriebsjahren eine präventive Überholung der Leistungselektronik durchführen
Fazit
Dieser Reparaturfall zeigt eindrucksvoll, dass sich Fehler an industriellen Stromversorgungen häufig erst unter realer Last bemerkbar machen. Während das Gerät im Leerlauf unauffällig arbeitete, führte die steigende Leistungsanforderung der Spindel zu einem kurzzeitigen Versorgungseinbruch und löste den Alarm S04 – Power Supply: Instant Pwr Interrupt aus.
Durch die gezielte Reparatur der Leistungsendstufe, die präventive Überholung der Baugruppe sowie umfangreiche Belastungstests konnte die Mitsubishi MDS-D2-CV-110 wieder vollständig instand gesetzt werden. Die Versorgungseinheit steht dem Kunden nun wieder für einen zuverlässigen Einsatz im Produktionsalltag zur Verfügung.
