Mitsubishi MDS-C1-SPM-185 nach der Reparatur, stehende Frontansicht
23.10.2026 von Viktor Siebert
Mitsubishi MDS-C1-SPM-185: Reparatur bei Alarm 32

Mitsubishi MDS-C1-SPM-185: Leistungsendstufe bei Alarm 32 repariert

Dieser Mitsubishi-Spindelantrieb kam mit Alarm 32 zu industrypart. Unsere Prüfung bestätigte ein ausgefallenes Transistormodul und mehrere verbrannte Bauteile in der Leistungsendstufe. Wir reparierten die Endstufe, überholten das Gerät präventiv und prüften es anschließend auf unserem Teststand. Der Bericht trennt die festgestellten Schäden von allgemeinen Hinweisen zur Fehlereingrenzung.

Technische Daten laut Typenschild

ParameterWert
Manufacturer / HerstellerMitsubishi Electric
Type / TypMDS-C1-SPM-185, Spindle Drive Unit
Power / Leistung18.5 kW
DC input / DC-Eingang270–311 V DC; 76 A
Auxiliary input / Hilfsversorgung0.2 A; 1 PH; 200 / 200–230 V; 50/60 Hz
Output / Ausgang63 A; 3 PH; 200 V; 0–833 Hz
Hardware / SoftwareJ / BND553W003A4
Serial / SeriennummerJBALRG2477D
Date marking / Datumskennzeichnung04/04
Manual / HandbuchBNP-C3000
Standard marking / NormkennzeichnungEN50178

Dies sind Typenschildangaben und keine Messwerte unseres Prüflaufs. Der Ausgangsbereich von 0–833 Hz beschreibt die elektrische Frequenz, nicht unmittelbar die mechanische Spindeldrehzahl. Drehzahlgrenzen hängen von Motor, Polzahl, Übersetzung und Maschinenkonfiguration ab. Der angegebene Ausgangsstrom ist kein dokumentierter kurzzeitiger Spitzenstrom.

Einsatz, Kompatibilität und Signalwege

Das Gerät ist ein Spindelantrieb im Mitsubishi-MDS-C1-System. Es erhält Energie über den Gleichspannungszwischenkreis und erzeugt über eine Transistorendstufe die dreiphasige Motorversorgung. Die separate Hilfsversorgung dient den Steuerfunktionen. NC-Befehle und Motorrückführung gehören zum Regelkreis: Der Antrieb verarbeitet Soll- und Istinformationen und steuert den Motorstrom. Ein Fehler in der Schaltstufe kann deshalb die Drehmomentbildung unterbrechen und Schutzfunktionen auslösen.

Die Hersteller-Fehlersuche nennt CN1A/CN1B für die NC-Kommunikation sowie PLG-/Encoder-Rückführungen für den Spindelbetrieb. Anschlussbelegung, Geberart und optionale Orientierungs- oder C-Achsfunktionen sind mit der konkreten Maschinendokumentation abzugleichen. Für diesen Reparaturfall sind kein Maschinenmodell und keine bestimmte Motorpaarung dokumentiert. Gleiche Leistung allein belegt keine Austauschbarkeit: vollständiger Typzusatz, Spannungsklasse, Hard- und Software, Rückführung und freigegebener Parametersatz sind entscheidend.

Baugruppen und bestätigter Befund

BaugruppeFunktion und Befund
TransistormodulSchaltet die Motorleistung. Ausfall bei der Prüfung bestätigt.
LeistungsendstufeMehrere verbrannte Bauteile festgestellt. Endstufe repariert.
Steuerung und StromerfassungVerarbeitet Befehle und Rückführung. Kein separater Platinendefekt und keine Platinenkennung dokumentiert.
KühlsystemFührt Verlustwärme ab. Lüftertausch oder Kühlungsfehler wurden für diesen Fall nicht gemeldet.

Was Alarm 32 bedeutet

Das MDS-C1-Kapitel zur Fehlersuche beschreibt Alarm 32 als Auslösung des Überstromschutzes im Leistungsmodul. Damit ist die Schutzfunktion benannt, noch nicht die ursprüngliche Ursache. Das Handbuch unterscheidet das Auftreten vor und nach READY ON. Es bezieht außerdem Motortypparameter, Reglereinstellungen, Motorleistungsleitungen und den Motor in die Prüfung ein. In diesem Fall wurden Modul- und Endstufenschäden durch die Geräteprüfung bestätigt. Eine äußere auslösende Ursache ist durch die vorhandenen Angaben nicht nachgewiesen.

Diagnose: Antrieb, Kabel und Motor unterscheiden

Für die Eingrenzung helfen die genaue Anzeige, Betriebsphase, Wiederholbarkeit und vorherige Arbeiten an der Maschine. Eine Meldung vor der Freigabe ist anders zu bewerten als ein Auslösen beim Beschleunigen oder Bearbeiten. Bei der Prüfung der Spindelmotorkonfiguration nennt der Hersteller SP034, SP040 und SP257–SP384. Diese Angaben dienen der Einordnung und sind keine Aufforderung, Werte versuchsweise zu ändern. Zunächst ist der freigegebene Datensatz des Maschinenherstellers abzugleichen.

Leistungsleitung und Motor sind getrennt zu beurteilen, damit ein Kurz- oder Erdschluss außerhalb des Antriebs nicht als isolierter Elektronikdefekt behandelt wird. Isolationsprüfungen setzen das korrekte Trennen elektronischer Baugruppen und das vorgeschriebene Prüfverfahren voraus. Rückführungsfehler, überhöhte mechanische Last und Kühlungsprobleme bilden weitere Diagnosezweige. Keiner dieser äußeren Fehler wird hier als festgestellter Befund ausgegeben. Elektrische Prüfungen gehören in fachkundige Hände bei sicher freigeschaltetem Gerät und nach Herstellervorgabe entladenem Zwischenkreis.

Auswahl relevanter Spindelantriebsalarme

An diesem Gerät wurde ausschließlich Alarm 32 gemeldet. Die folgende Referenz hilft, andere Fehlergruppen abzugrenzen. Sie ist keine Liste bei dieser Reparatur festgestellter Fehler. Verwendet werden die für Spindelantriebe ausgewiesenen Einträge des MDS-C1-Kapitels zur Fehlersuche. Netzteilalarme und reine Servo-Einträge werden nicht in diese Tabelle gemischt. Optionale Funktionen hängen von der Konfiguration ab.

CodeBedeutungDiagnostische EinordnungSeite
12Interner Speicher/SelbsttestInterne Elektronik und Einschaltverhalten untersuchen.6-11
13 / 14SoftwareverarbeitungVerarbeitungszeit überschritten; Softwarestand und Umgebung berücksichtigen.6-11
16MagnetpolpositionInitiale Polbestimmung nicht abgeschlossen; PLG-Abgleich und passende Parameter prüfen.6-11
17A/D-Wandlung der StromrückführungStromerfassung, Elektronik und Störeinflüsse eingrenzen.6-12
20Motorgebersignal fehltPLG-Z-Phase bzw. A/B-Signal beim Abgleich prüfen.6-14
21Maschinenseitiges Gebersignal fehltBei der Spindel Encoder, Verbindung und Orientierungskonfiguration prüfen.6-15
23Drehzahlabweichung beim HochlaufSoll- und Istdrehzahl weichen zu lange ab; Verdrahtung, Last und Parameter eingrenzen.6-15
31ÜberdrehzahlZulässige Motordrehzahl überschritten; Sollwert, Rückführung und Überschwingen prüfen.6-18
32Überstromschutz des LeistungsmodulsIm vorliegenden Fall gemeldet. Modulschutz ausgelöst; interne Endstufe und äußeren Motorstromkreis unterscheiden.6-18
34 / 36NC-Kommunikationsdaten / UnterbrechungBusverbindung, Steckkontakte, Abschluss und Störeinflüsse prüfen.6-19
37Initialer ParameterfehlerDie NC nennt die betroffene Parameternummer; freigegebenen Datensatz vergleichen.6-20
38 / 39NC-ProtokollfehlerRahmen- oder Achsinformation fehlerhaft; Kommunikationsweg untersuchen.6-20
3BÜbertemperatur des LeistungsmodulsLüfter, Kühlrippen, Schaltschranktemperatur und Luftführung prüfen.6-21
3DSpindeldrehzahl blockiertDrehzahl steigt trotz maximaler Momentanforderung nicht ausreichend; Versorgung, Verdrahtung und Mechanik eingrenzen.6-22
3ESpindeldrehzahl läuft überDrehzahlrückmeldung und Sollwert passen nicht; Motorzuordnung und Regelkreis prüfen.6-22
3FDrehzahlabweichung im konstanten BetriebLast, mechanische Blockade, Motor und Antrieb unterscheiden.6-23
42 / 43PLG-/Encoder-RückführungsfehlerSignale, Stecker, Leitungen und elektromagnetische Einflüsse prüfen.6-23–6-24

Reparatur und Prüfung auf dem Teststand

Wir reparierten die betroffene Leistungsendstufe und führten eine präventive Überholung des Geräts durch. Ein ausgefallenes Modul zusammen mit verbrannten benachbarten Bauteilen macht die Beurteilung des gesamten betroffenen Schaltungsteils wichtig. Einzelne Ersatzteilnummern sind im dokumentierten Umfang nicht angegeben und werden daher nicht ergänzt. Nach den Arbeiten wurde der Antrieb auf unserem eigenen Teststand geprüft. Die bereitgestellte Originalaufnahme dokumentiert einen Ausschnitt dieser Prüfung. Sie belegt keine bestimmte Prüflast, Prüfdauer oder spätere Funktion in der Kundenmaschine.

Präventive Maßnahmen im Betrieb

Kühlwege und Schaltschrankfilter sollten frei bleiben; die Lüfterfunktion gehört in die geplante Wartung. Eingeschränkte Wärmeabfuhr erhöht die thermische Beanspruchung der Leistungselektronik. Leitungsführung, Zugentlastung, Steckkontakte und Schutz vor Kühlschmierstoffeintrag sollten ebenfalls kontrolliert werden. Wiederkehrende Alarme mit Betriebsbedingungen dokumentieren, statt sie nur mehrfach zurückzusetzen. Vor einem Gerätetausch den freigegebenen Parametersatz und die vollständige Identifikation sichern. Diese Maßnahmen unterstützen Diagnose und Zuverlässigkeit. Sie sind Empfehlungen und keine zusätzlich behaupteten Arbeiten an diesem Gerät.

Quellen und Geltungsbereich

Typenschild und bereitgestellter Werkstattbericht dieses Geräts. Herstellerreferenz: Mitsubishi MDS-C1 Series, chapter 6, troubleshooting, printed pages 6-11–6-24. Alarm 32: Seite 6-18. Im verfügbaren Auszug ist keine Revisionskennung ausgewiesen. Das Typenschild nennt separat das Handbuch BNP-C3000. Für die eingebaute Konfiguration sind zusätzlich die maschinenspezifische Verdrahtung und freigegebenen Parameter maßgeblich.

Video: Reparaturbericht und Original-Prüfaufnahme

Bilder vor und nach der Reparatur

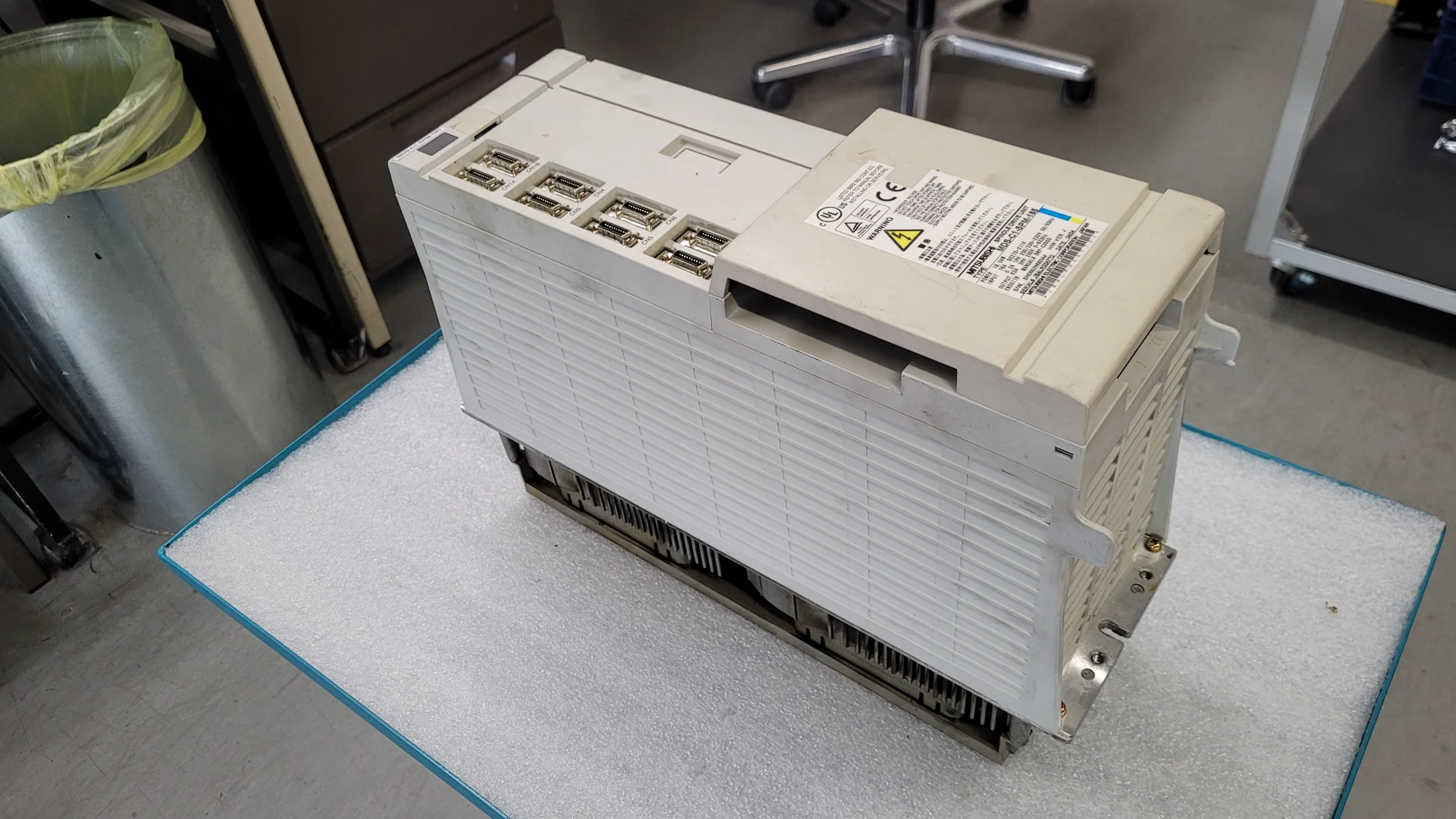

Mitsubishi MDS-C1-SPM-185: Vor der Reparatur: erste Ansicht
Vor der Reparatur: erste Ansicht

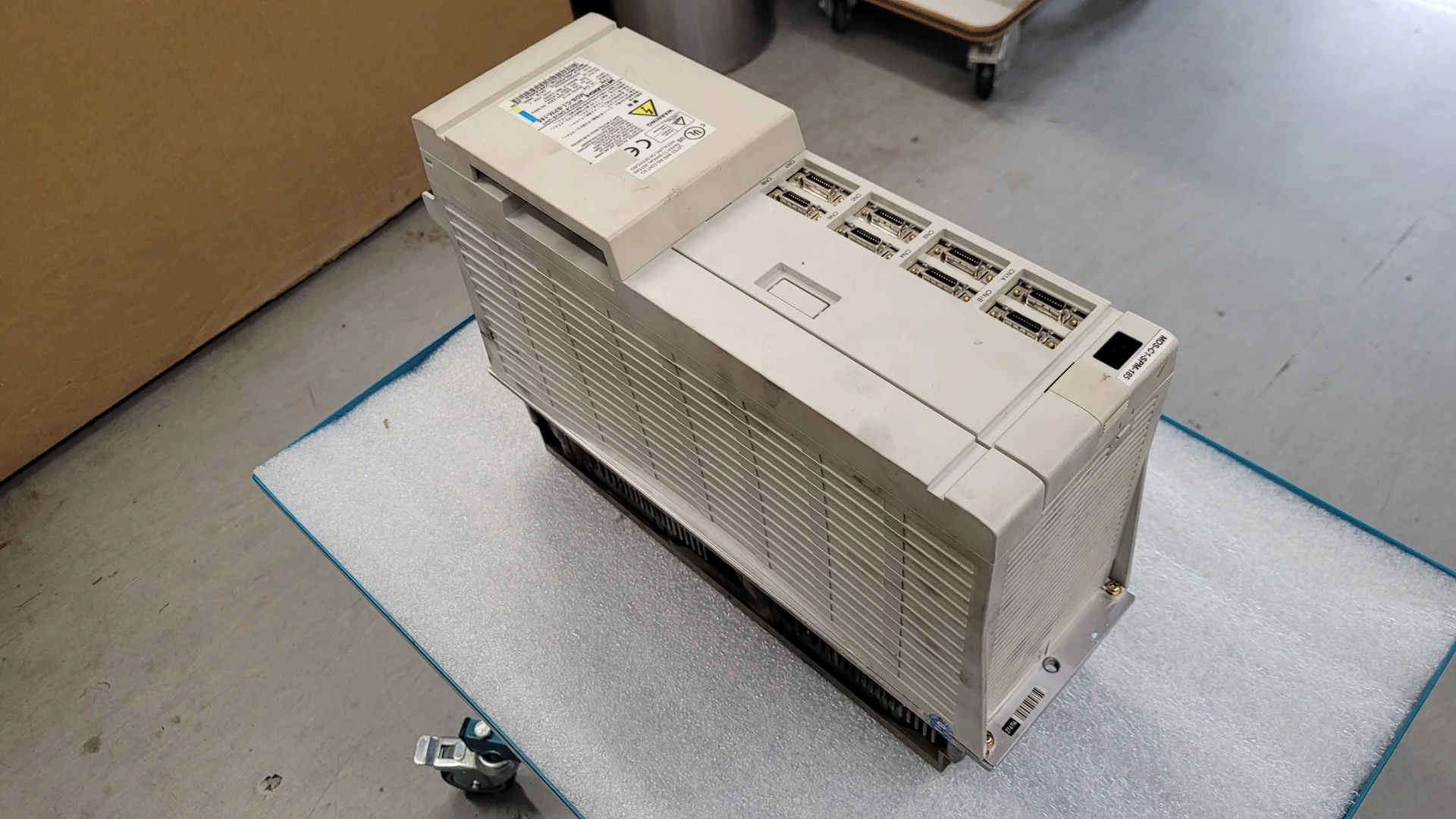

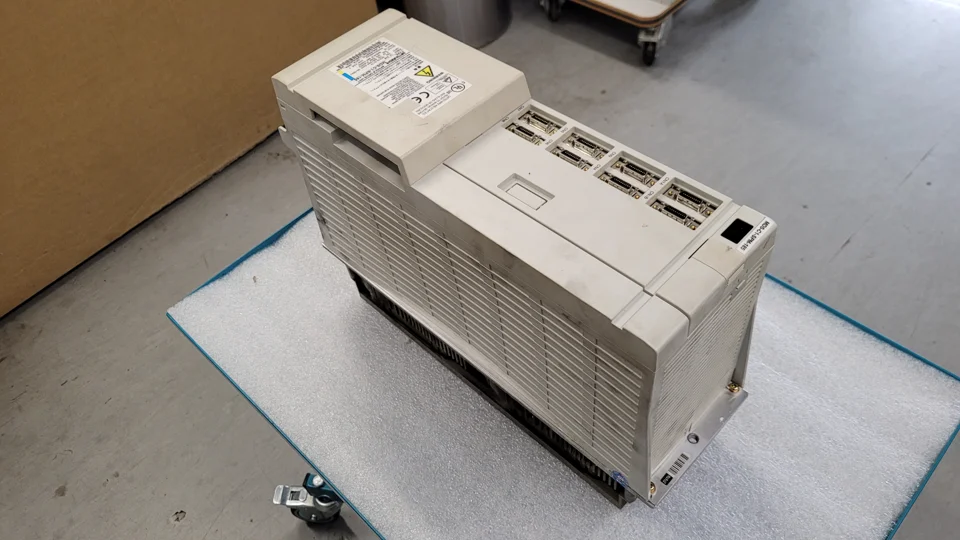

Mitsubishi MDS-C1-SPM-185: Vor der Reparatur: zweite Ansicht
Vor der Reparatur: zweite Ansicht

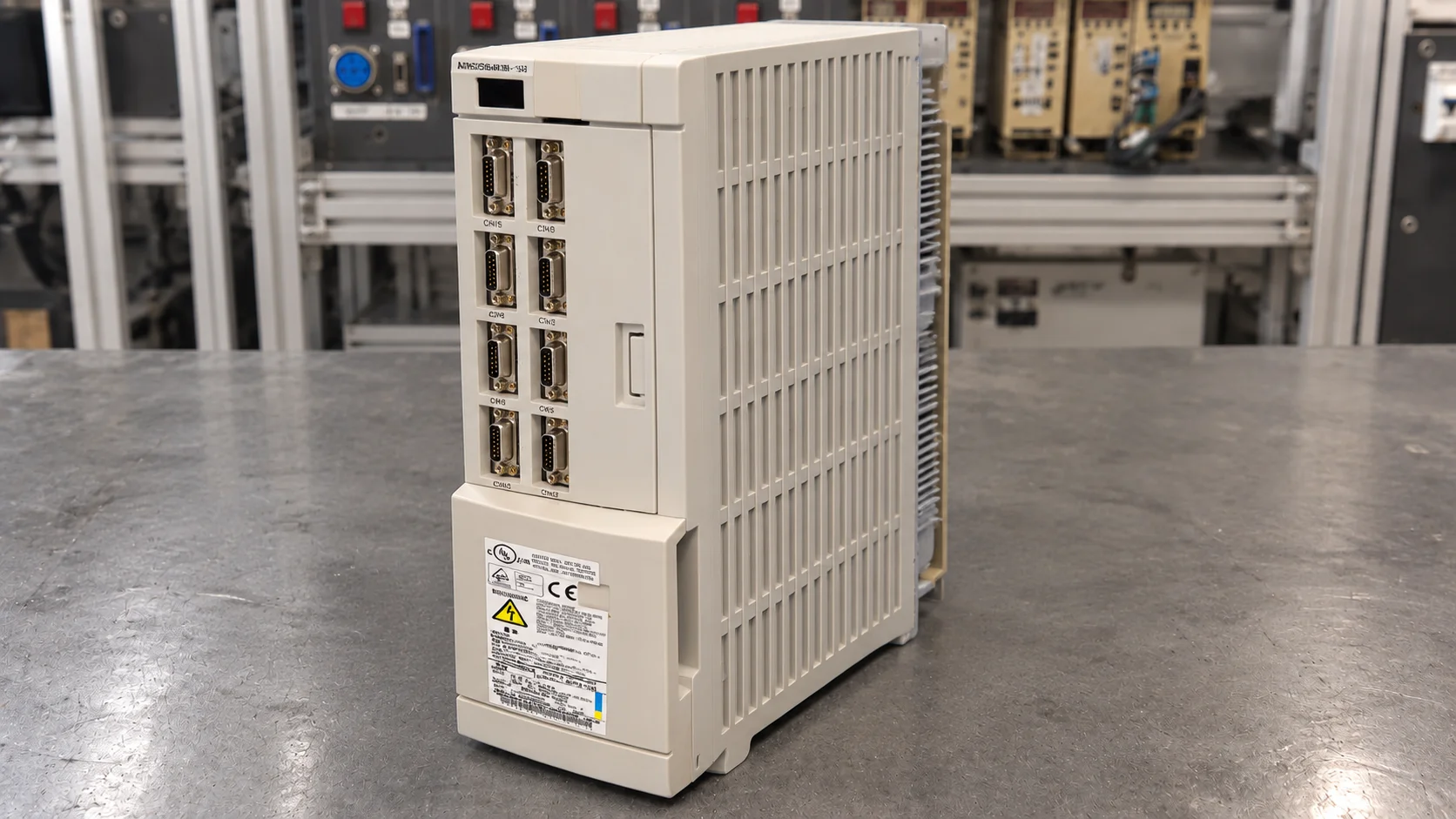

Mitsubishi MDS-C1-SPM-185: Nach der Reparatur: stehende Frontansicht
Nach der Reparatur: stehende Frontansicht

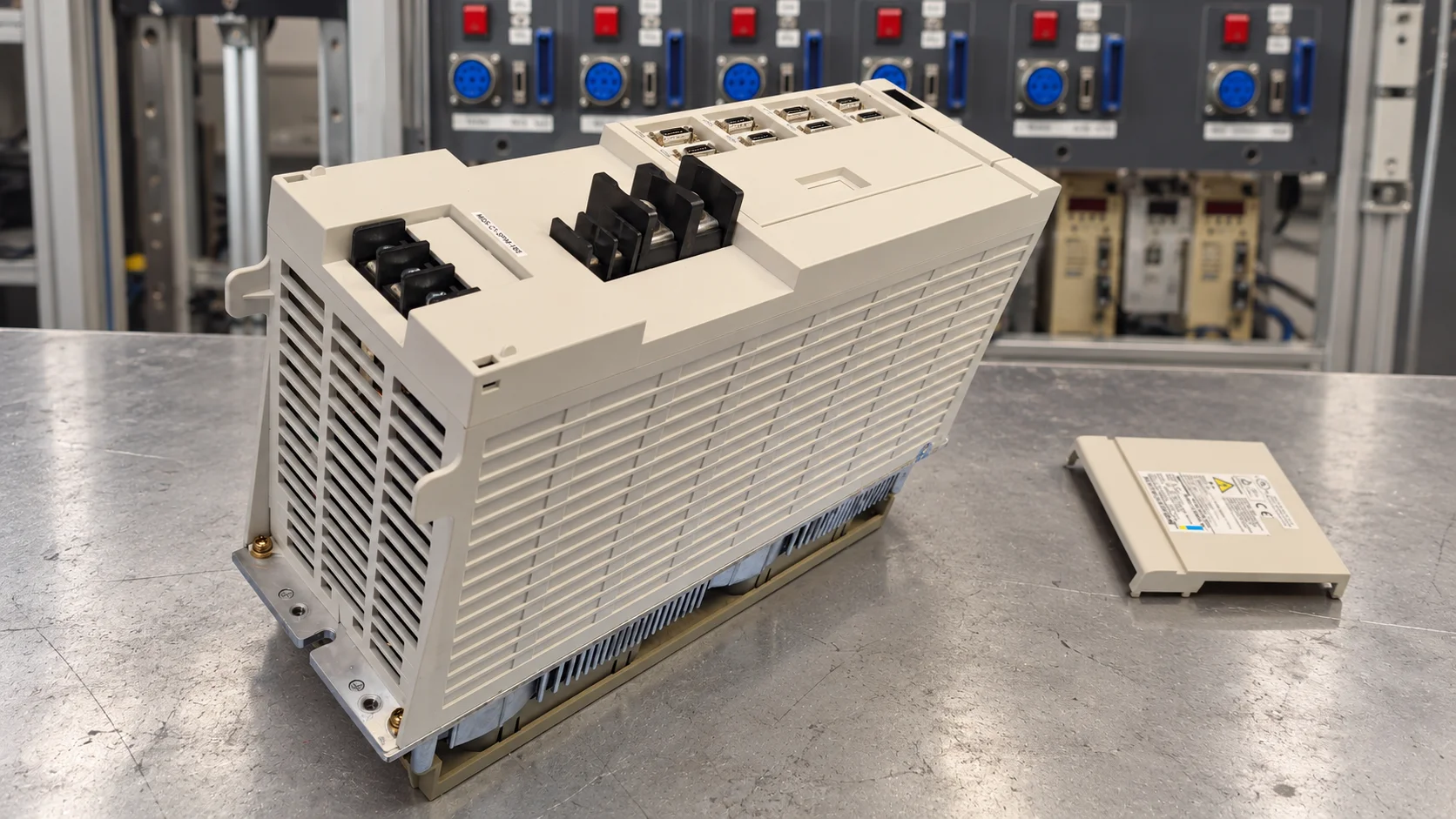

Mitsubishi MDS-C1-SPM-185: Nach der Reparatur: Seitenansicht mit abgenommener Abdeckung
Nach der Reparatur: Seitenansicht mit abgenommener Abdeckung

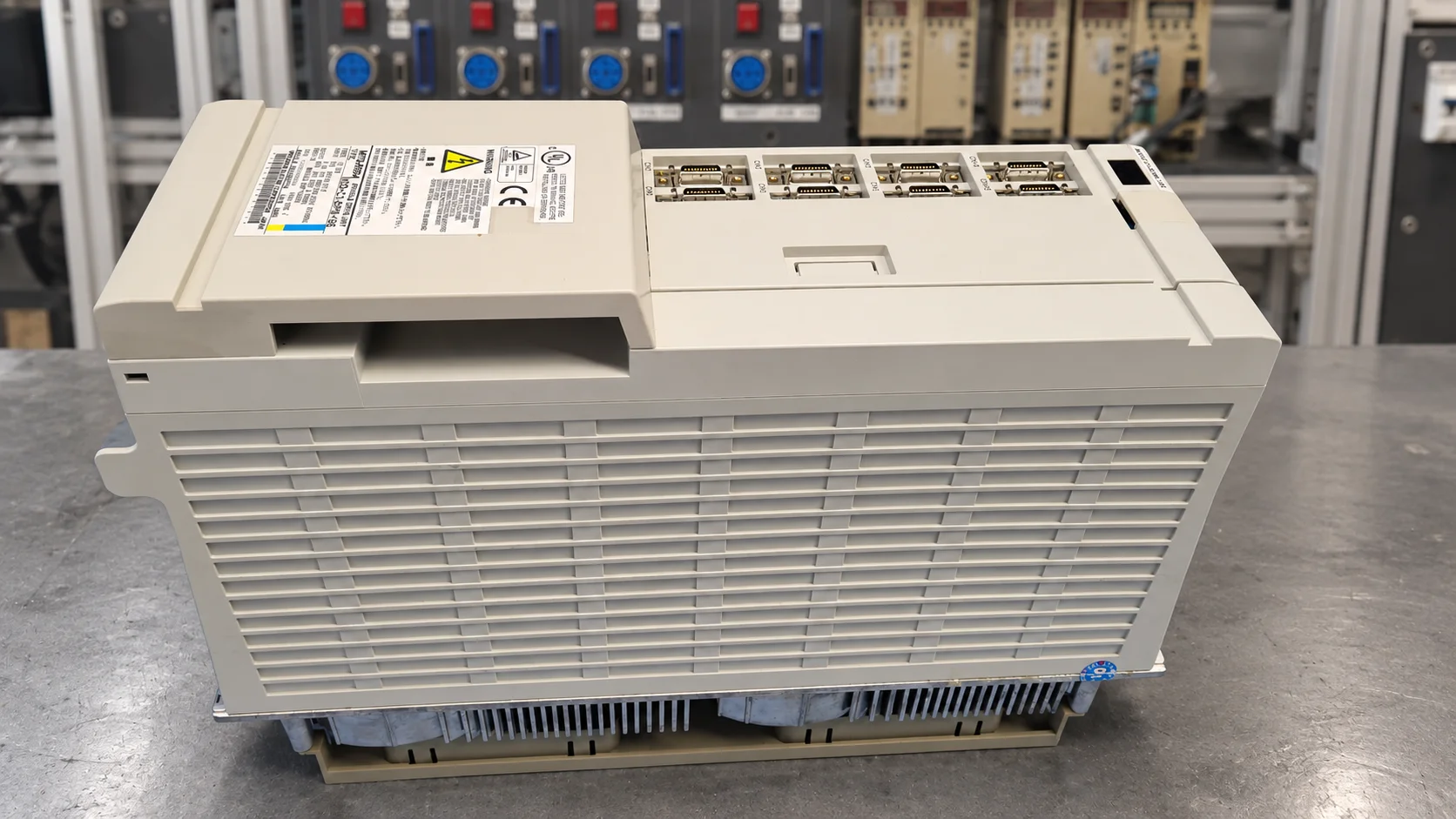

Mitsubishi MDS-C1-SPM-185: Nach der Reparatur: weitere Geräteansicht
Nach der Reparatur: weitere Geräteansicht

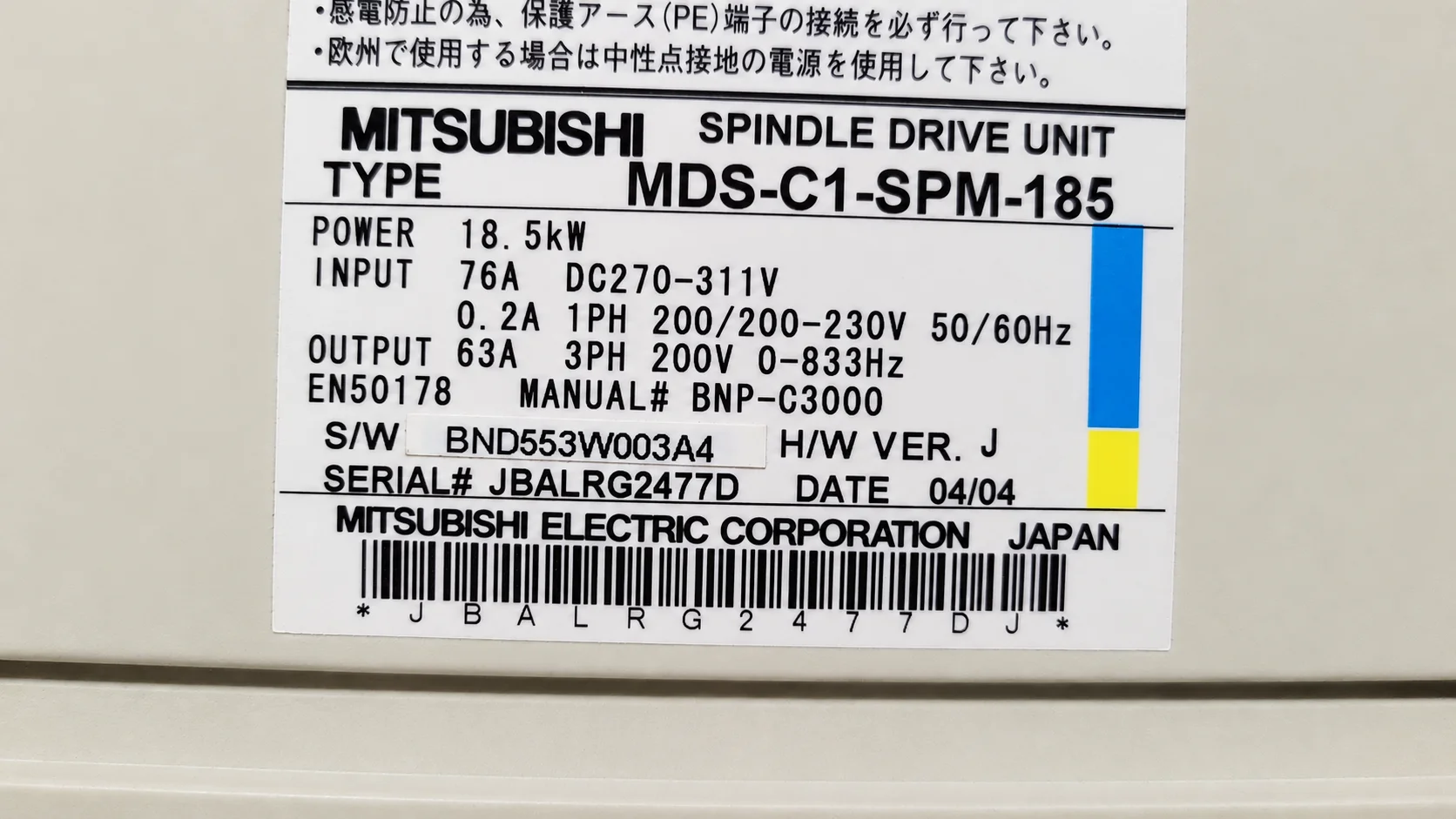

Mitsubishi MDS-C1-SPM-185: Typenschild des MDS-C1-SPM-185
Typenschild des MDS-C1-SPM-185
