Reparatur einer Mitsubishi MDS-C1-SPH-150 Spindle Drive Unit mit zyklischem Ein- und Ausschalten

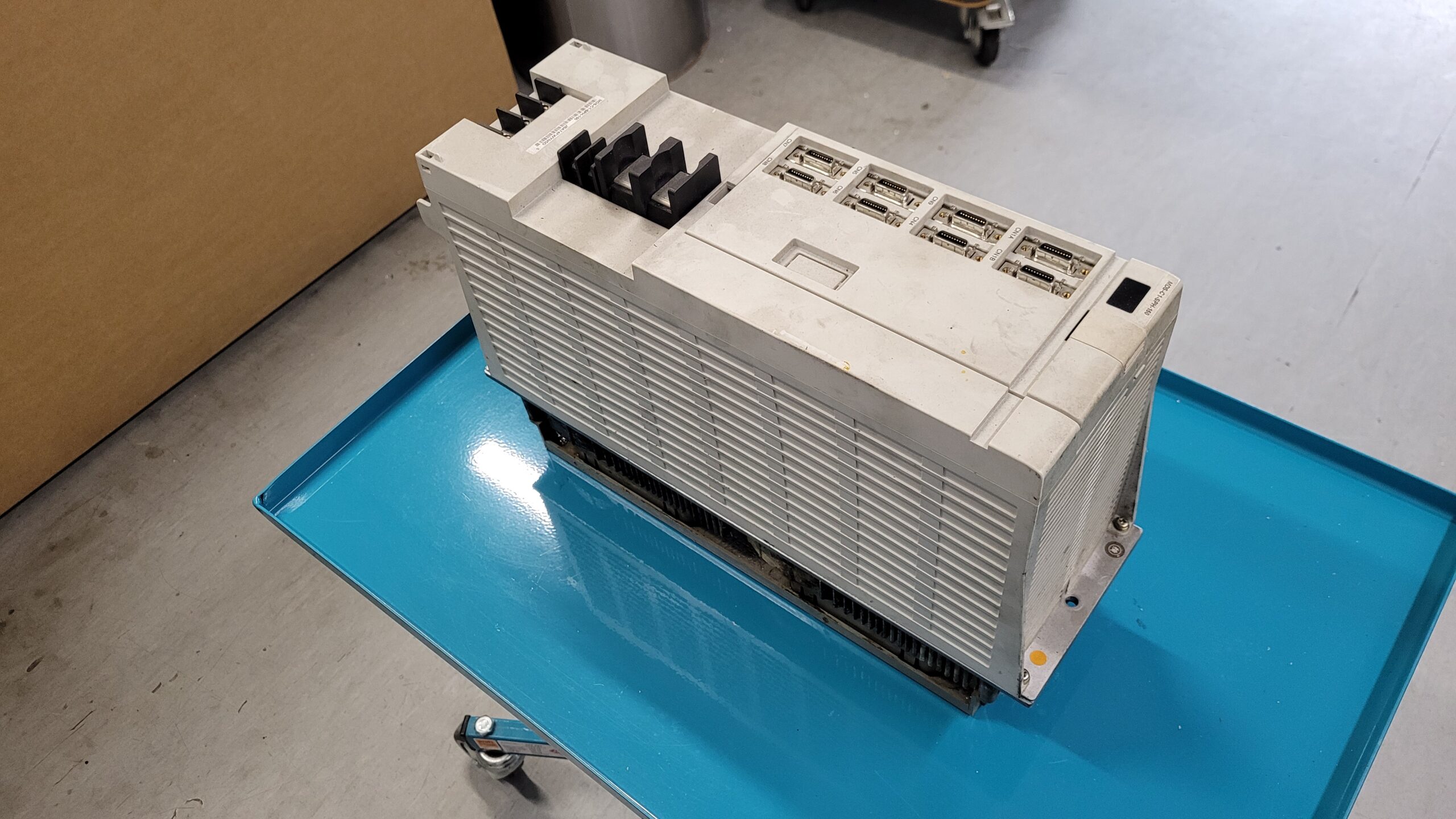

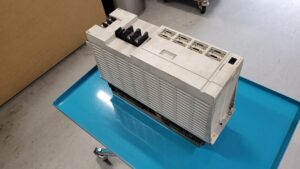

Die Mitsubishi MDS-C1-SPH-150 Spindle Drive Unit kam mit einem ungewöhnlichen Fehlerbild zu uns in die Werkstatt. Das Gerät ließ sich einschalten, schaltete sich jedoch bereits nach wenigen Sekunden wieder aus. Kurz darauf begann der Startvorgang erneut.
Dieser Vorgang wiederholte sich fortlaufend im Sekundentakt.
Auf den ersten Blick deutete das Verhalten auf ein instabiles oder defektes internes Netzteil hin. Bei der technischen Untersuchung zeigte sich jedoch, dass das Netzteil lediglich auf eine zu hohe interne Belastung reagierte. Die eigentliche Fehlerursache befand sich in der Leistungsendstufe.

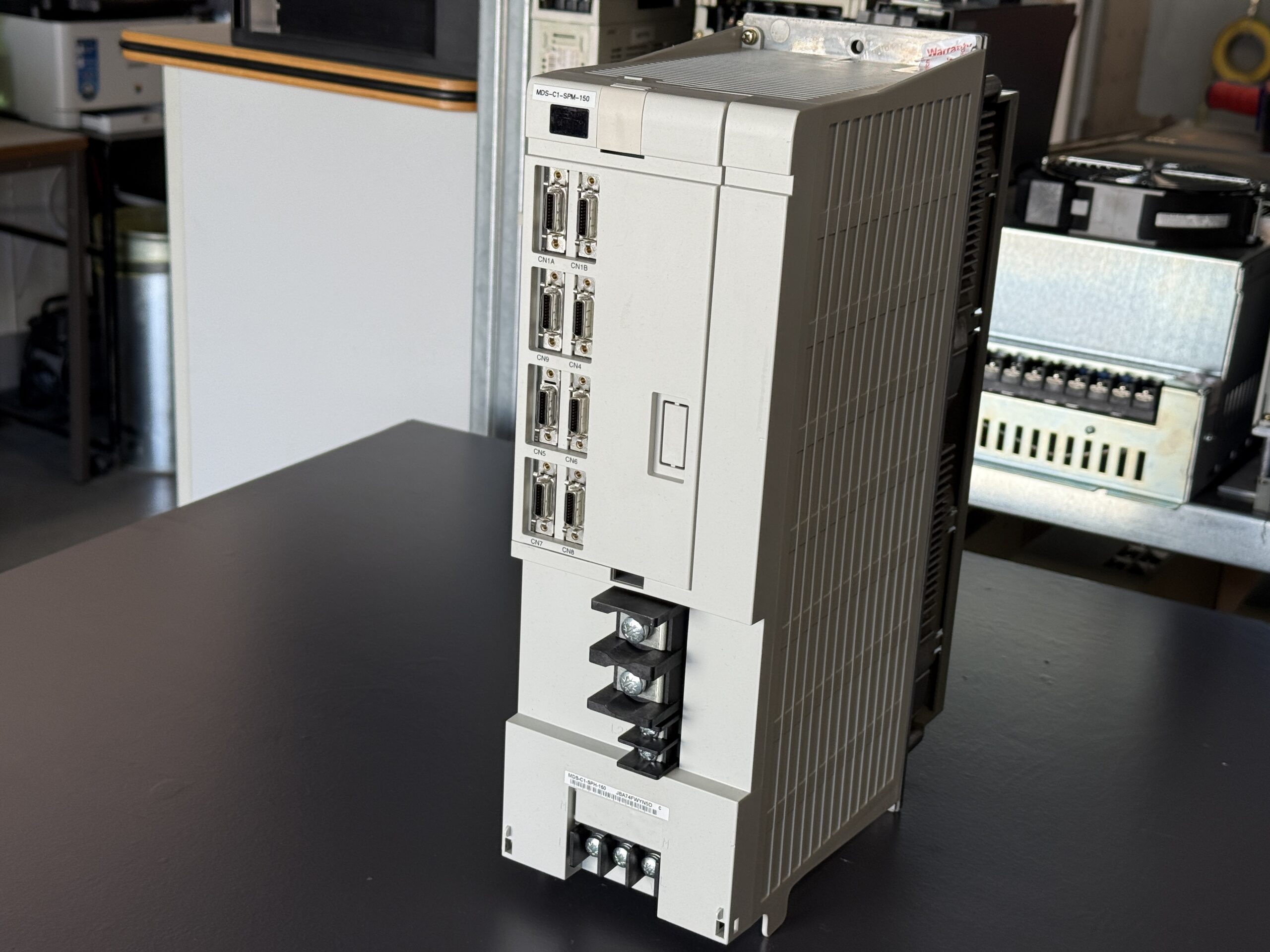

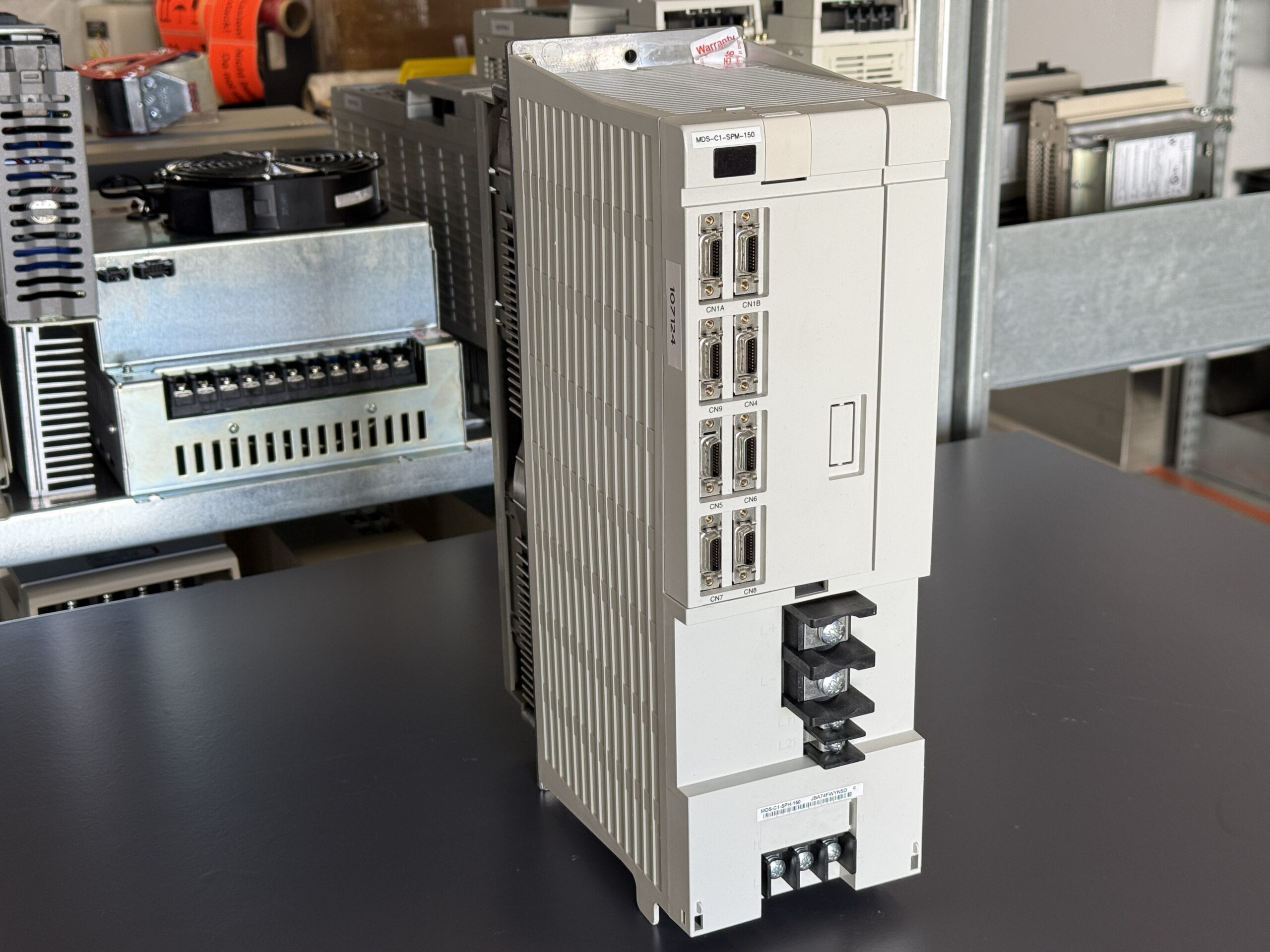

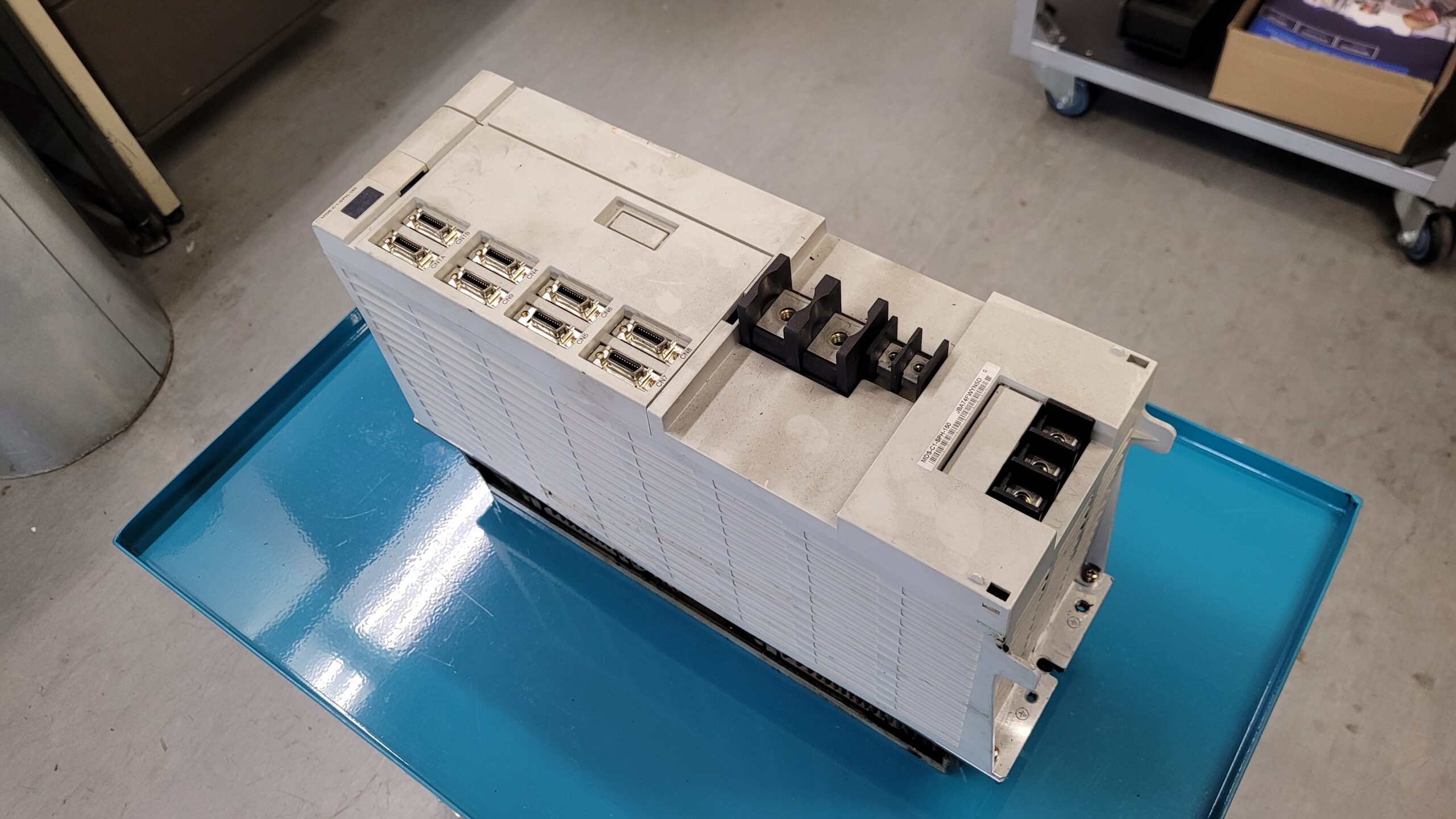

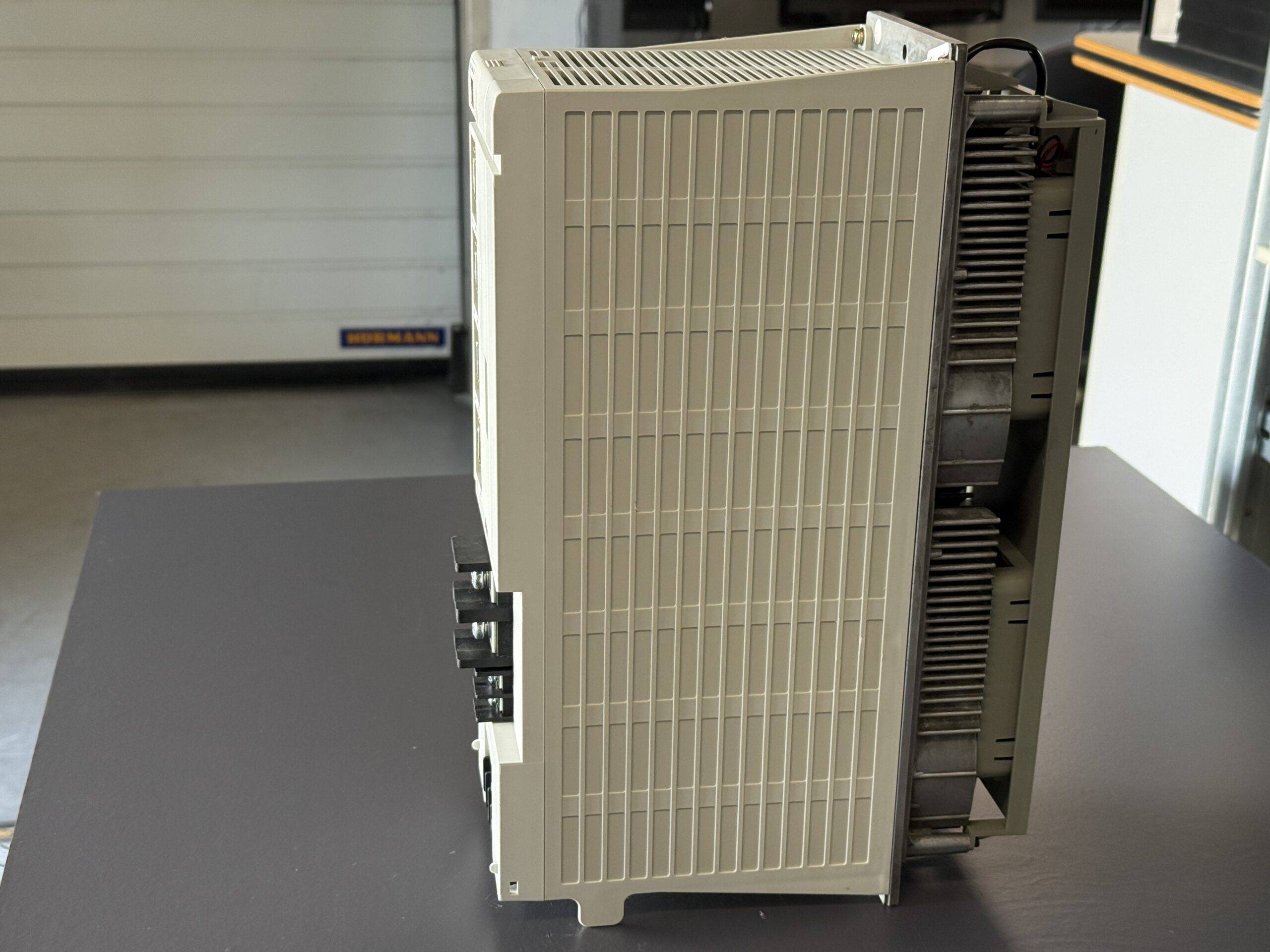

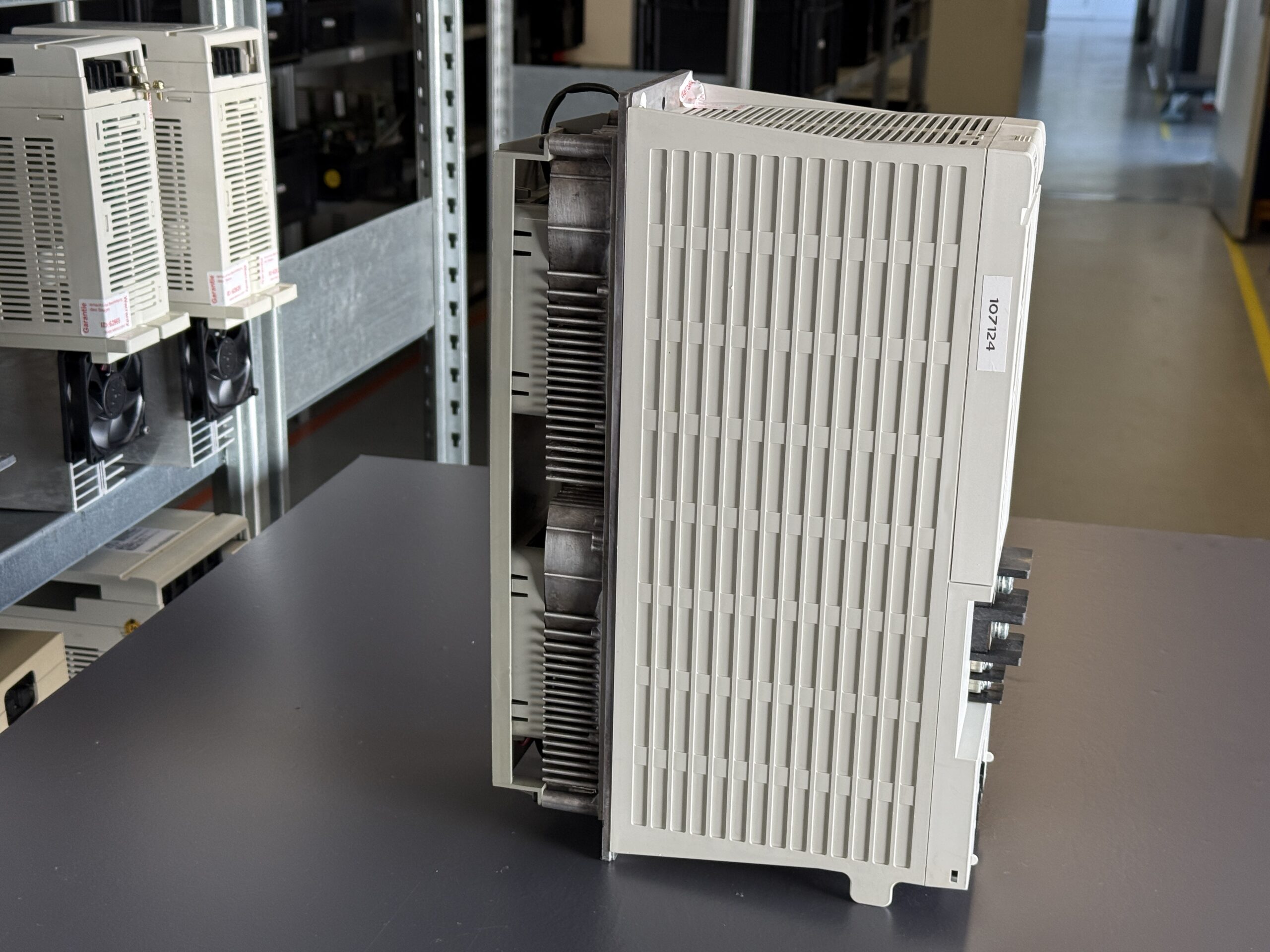

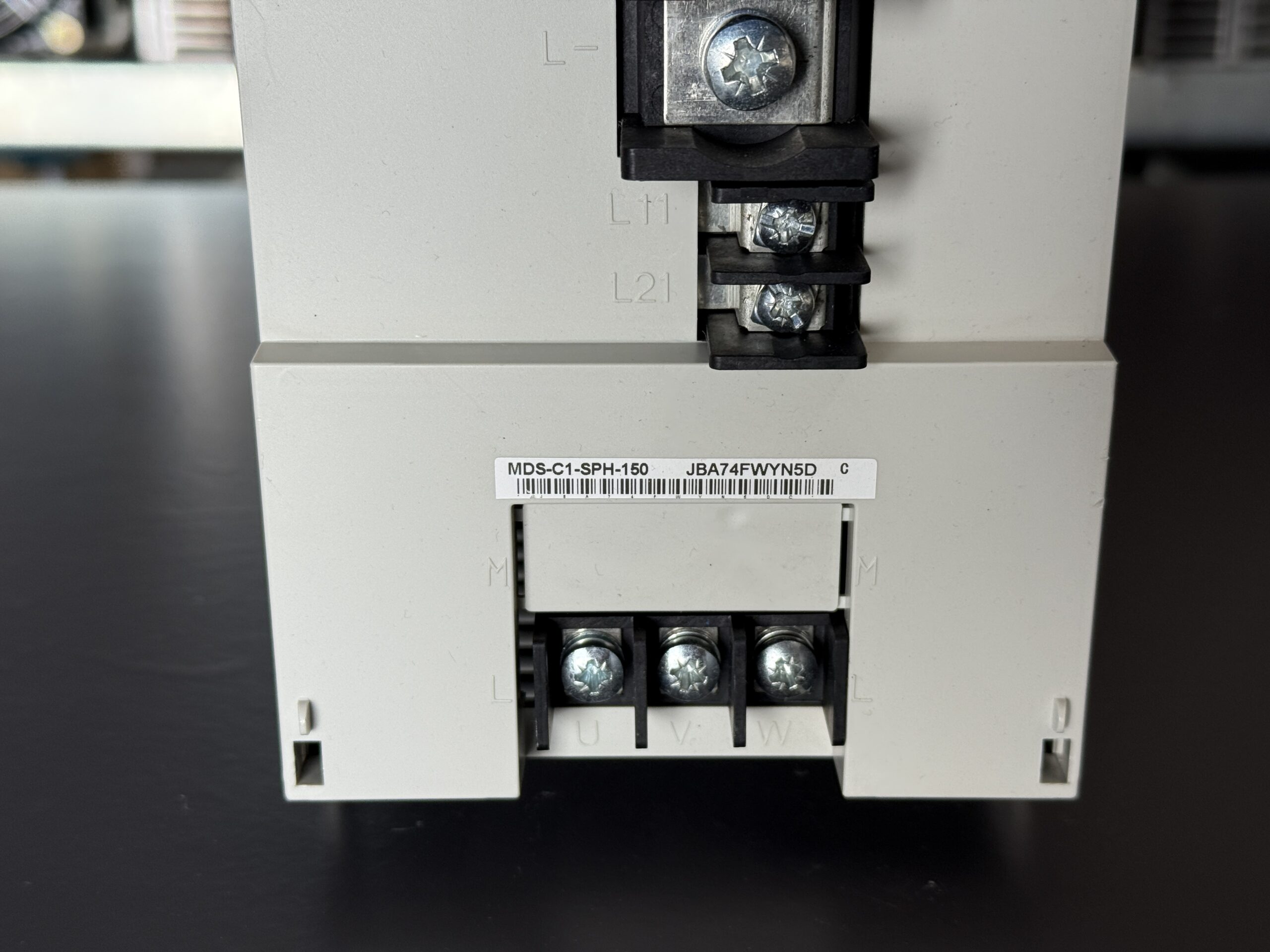

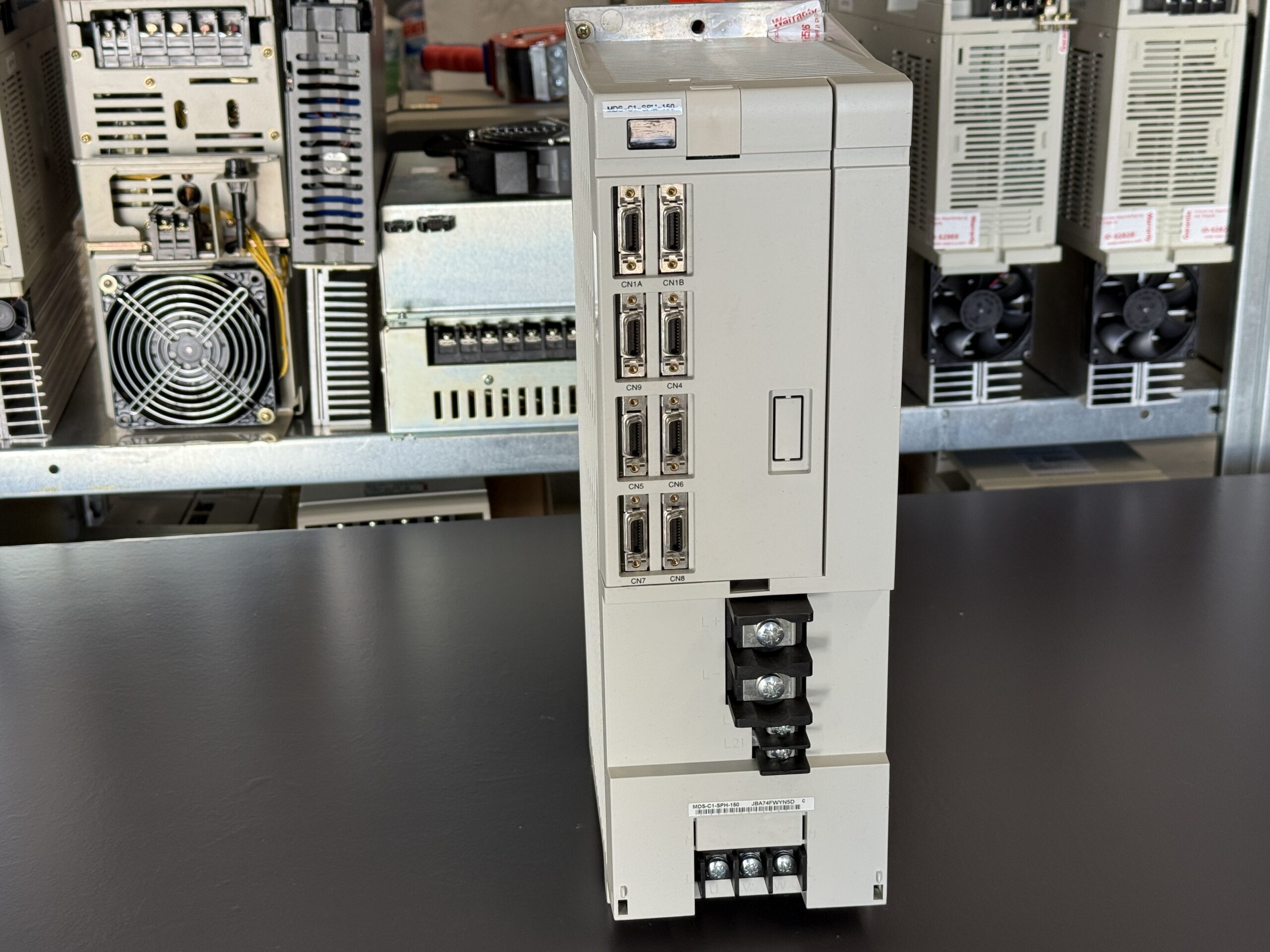

Die Mitsubishi MDS-C1-SPH-150 Spindle Drive Unit
Die Mitsubishi MDS-C1-SPH-150 ist eine Spindle Drive Unit aus der MDS-C1-Serie. Sie übernimmt innerhalb einer CNC-Werkzeugmaschine die geregelte Versorgung und Ansteuerung des Spindelmotors.

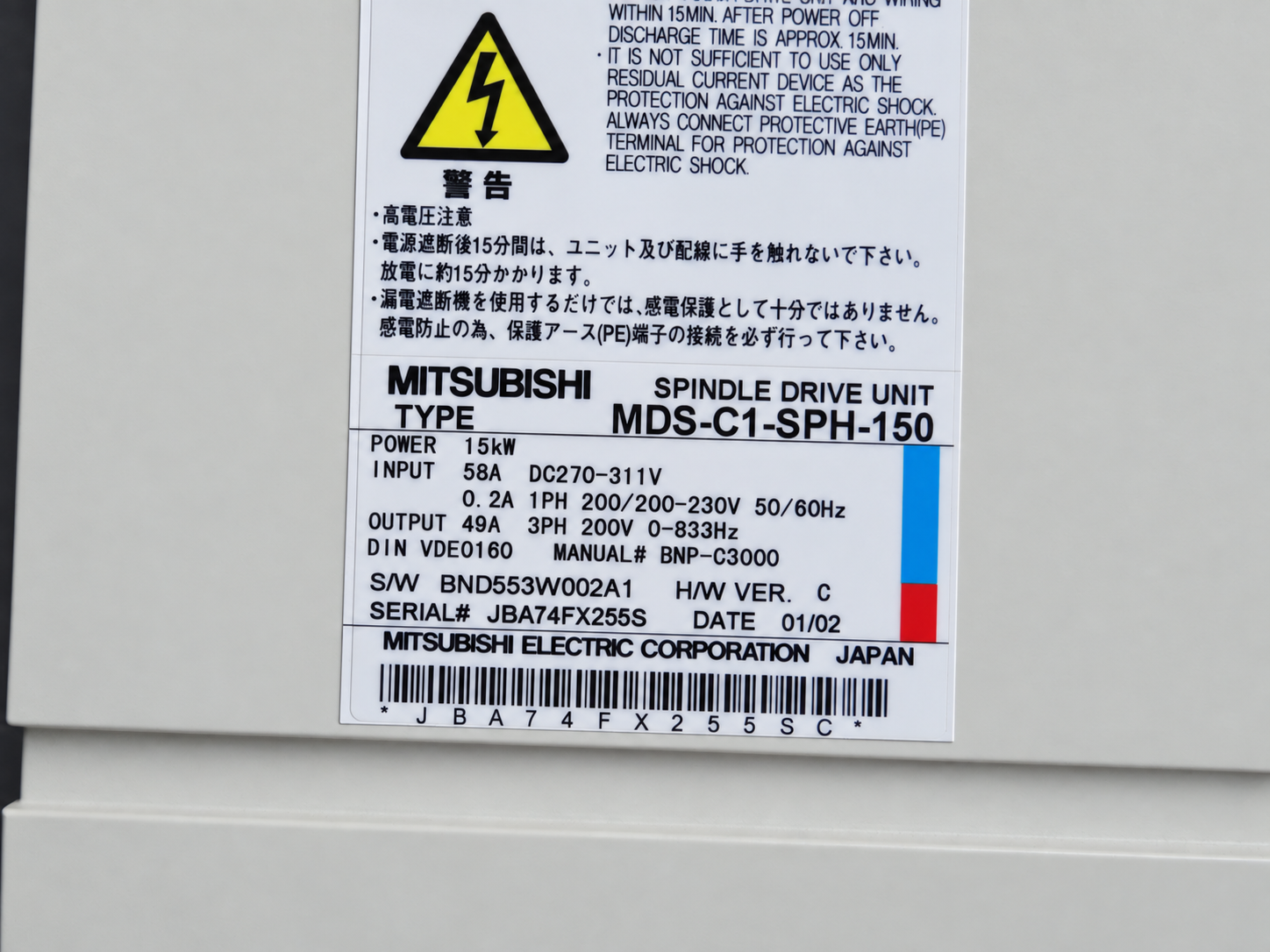

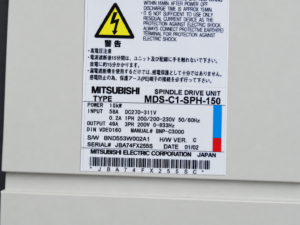

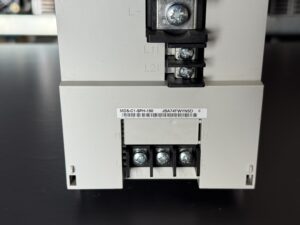

Die eingesandte Einheit besitzt laut Typenschild eine Nennleistung von 15 kW. Der Leistungseingang ist für eine Gleichspannung von DC 270 bis 311 V bei 58 A ausgelegt. Der Ausgang liefert bis zu 49 A bei dreiphasig 200 V und einer Ausgangsfrequenz von 0 bis 833 Hz.
Zusätzlich benötigt die Einheit eine separate einphasige Versorgung von 200 bis 230 V für Steuerung, Überwachung und interne Elektronik.
Die Spindle Drive Unit muss dabei mehrere Aufgaben gleichzeitig erfüllen. Sie regelt Drehzahl und Drehmoment des Spindelmotors, verarbeitet Rückmeldesignale, überwacht Motorstrom und Zwischenkreisspannung und schützt die angeschlossenen Komponenten vor unzulässigen Betriebszuständen.
Fehlerbild beim Einschalten
Nach dem Einschalten begann die interne Elektronik zunächst mit dem normalen Startvorgang. Bereits nach kurzer Zeit brach die Versorgung jedoch zusammen und das Gerät schaltete sich wieder aus.
Nachdem sich die interne Spannung erholt hatte, startete die Einheit erneut. Wenige Sekunden später wiederholte sich der gleiche Ablauf.
Dadurch entstand ein gleichmäßiger Zyklus:
Das Gerät schaltete sich ein.
Die interne Versorgung wurde belastet.
Die Spannung brach zusammen.
Die Elektronik schaltete ab.
Die Versorgung erholte sich.
Der nächste Startversuch begann.
Ein solches Verhalten wird häufig vorschnell als Netzteildefekt bewertet. Das Netzteil war in diesem Fall jedoch nicht die eigentliche Ursache. Es reagierte auf eine unzulässige Belastung durch eine andere Baugruppe.
Warum ein Netzteil unter interner Last zusammenbrechen kann
Das interne Netzteil versorgt unter anderem die Steuerplatine, Treiberschaltungen, Überwachungselektronik und Teile der Leistungsansteuerung.
Ein Netzteil kann im unbelasteten Zustand scheinbar einwandfreie Spannungswerte liefern. Wird jedoch eine angeschlossene Baugruppe fehlerhaft und nimmt zu viel Strom auf, kann die Versorgungsspannung zusammenbrechen.
Viele Schaltnetzteile verfügen über interne Schutzmechanismen. Wird die zulässige Belastung überschritten, schaltet das Netzteil ab. Sobald die Belastung kurzfristig verschwindet und sich die Spannung wieder aufbaut, versucht das Netzteil erneut zu starten.
Dieser Vorgang kann sich in kurzen Abständen wiederholen und führt dann zu dem beobachteten Ein- und Ausschalten.
Deshalb reicht es bei einem solchen Fehlerbild nicht aus, ausschließlich das Netzteil zu untersuchen oder vorsorglich zu ersetzen. Zunächst muss festgestellt werden, welche angeschlossene Baugruppe die Versorgung übermäßig belastet.
Systematische Eingrenzung der Fehlerursache
Nach dem Öffnen wurde die Mitsubishi MDS-C1-SPH-150 zunächst gereinigt und einer umfassenden Sichtprüfung unterzogen.
Bei Spindelantrieben dieser Altersklasse achten wir besonders auf:
Verfärbungen durch erhöhte Temperaturen
Beschädigte oder gealterte Lötstellen
Verschmutzte Kühlkörper und Luftkanäle
Schwergängige oder blockierte Lüfter
Auffälligkeiten an Leistungshalbleitern
Beschädigte Isolationsbereiche
Thermisch belastete Steckverbindungen
Gealterte Kondensatoren
Auffälligkeiten in den Treiberstufen
Anschließend wurden die internen Versorgungsspannungen während des Einschaltvorgangs kontrolliert. Entscheidend war nicht nur die Höhe der jeweiligen Spannung, sondern auch ihr zeitlicher Verlauf während des Startversuchs.
Dabei wurde sichtbar, dass die Versorgung unter der angeschlossenen internen Last einbrach.
Um die Ursache einzugrenzen, mussten Netzteil, Steuerung, Treiberstufen und Leistungsendstufe getrennt voneinander betrachtet werden. Durch diese Vorgehensweise ließ sich feststellen, welche Baugruppe die unzulässige Stromaufnahme verursachte.
Interner Fehler in der Leistungsendstufe
Die weitere Untersuchung zeigte einen internen Fehler innerhalb der Leistungsendstufe.
Die Leistungsendstufe ist dafür verantwortlich, die vorhandene Zwischenkreisspannung in eine geregelte dreiphasige Ausgangsspannung für den Spindelmotor umzuwandeln. Dafür werden leistungsfähige Halbleiter eingesetzt, die hohe Ströme mit hoher Schaltfrequenz verarbeiten.
Bei einem internen Defekt kann die Endstufe einen zu hohen Strom aufnehmen oder einzelne interne Versorgungskreise unzulässig belasten. Dadurch können die Hilfsspannungen des Netzteils zusammenbrechen, obwohl das Netzteil selbst grundsätzlich noch arbeitet.
Das Ein- und Ausschalten war somit nicht die eigentliche Ursache des Defekts. Es war die sichtbare Folge einer Schutzreaktion des internen Netzteils.
Diese Unterscheidung war für die Reparatur entscheidend. Eine ausschließliche Bearbeitung oder ein Austausch des Netzteils hätte den Fehler nicht dauerhaft beseitigt. Die defekte Leistungsendstufe hätte auch ein instand gesetztes Netzteil erneut belastet.
Prüfung der Leistungsendstufe
Die Leistungshalbleiter wurden auf auffällige Halbleiterstrecken, Kurzschlüsse, Leckströme und unterschiedliche Messwerte innerhalb der Leistungspfade geprüft.
Zusätzlich mussten die zugehörigen Treiberschaltungen kontrolliert werden. Ein Leistungshalbleiter kann selbst defekt sein. Er kann jedoch auch durch eine fehlerhafte Treiberversorgung oder ein unzulässiges Ansteuersignal falsch geschaltet werden.
Deshalb wurden nicht nur die Leistungskomponenten, sondern auch folgende Bereiche untersucht:
Versorgung der Treiberstufen
Ansteuerung der Leistungshalbleiter
Galvanische Signalübertragung
Stromerfassung
Schutz- und Abschaltsignale
Interne Hilfsspannungen
Verbindungen zwischen Steuerung und Leistungsteil
Erst nach dieser vollständigen Prüfung konnte ausgeschlossen werden, dass ein Fehler in der Ansteuerung die Leistungsendstufe erneut beschädigen würde.
Instandsetzung der Mitsubishi Spindle Unit
Nach der eindeutigen Eingrenzung wurde der Fehler in der Leistungsendstufe instand gesetzt.
Dabei wurden die betroffenen Schaltungsteile nicht isoliert betrachtet. Die zugehörigen Treiberbereiche, die internen Versorgungen und die Schutzschaltungen wurden ebenfalls kontrolliert.
Welche Bauteile bei einer solchen Reparatur ersetzt werden müssen, hängt immer vom tatsächlichen Messbefund ab. Ein pauschaler Austausch einzelner Komponenten ohne vorherige Diagnose wäre bei einer Spindle Drive Unit dieser Leistungsklasse technisch nicht sinnvoll.
Nach der Instandsetzung erfolgte ein kontrollierter erster Hochlauf. Dabei wurde geprüft, ob die internen Versorgungsspannungen stabil bleiben und ob das Gerät den vollständigen Startvorgang ohne erneute Abschaltung durchläuft.
Das ursprüngliche Ein- und Ausschalten im Sekundentakt trat nicht mehr auf.
Prüfung nach der Reparatur
Ein erfolgreicher Start allein reicht bei einer Mitsubishi MDS-C1-SPH-150 nicht als Abschlussprüfung aus.
Eine Spindle Drive Unit muss auch bei längerer Betriebsdauer, wechselnden Sollwerten und thermischer Belastung zuverlässig arbeiten. Fehler in Leistungshalbleitern, Treiberstufen oder Netzteilen können temperaturabhängig sein und erst nach einer bestimmten Betriebszeit auftreten.
Deshalb wurde die Einheit nach der Reparatur über einen längeren Zeitraum geprüft.
Kontrolliert wurden dabei insbesondere:
Stabilität der internen Hilfsspannungen
Verhalten während des Einschaltvorgangs
Funktion der Leistungsendstufe
Plausibilität der Stromerfassung
Temperaturentwicklung der Leistungsbaugruppen
Funktion der Kühlung
Kommunikation und Betriebsbereitschaft
Verhalten bei längerer Betriebsdauer
Mögliche erneute Schutzabschaltungen
Während des Tests blieb die Spindle Drive Unit stabil. Das zyklische Ein- und Ausschalten trat nicht mehr auf.
Warum die Ursache nicht im Netzteil lag
Dieser Reparaturfall zeigt eine typische Diagnosefalle bei industrieller Leistungselektronik.
Das Bauteil, an dem ein Fehler sichtbar wird, muss nicht zwangsläufig die eigentliche Ursache sein.
Bei der Mitsubishi MDS-C1-SPH-150 brach die interne Versorgung zusammen. Das konnte zunächst wie ein klassischer Netzteilfehler wirken. Tatsächlich wurde das Netzteil jedoch durch einen Defekt in der Leistungsendstufe übermäßig belastet.
Wäre lediglich das Netzteil repariert oder ersetzt worden, hätte die defekte Endstufe weiterhin bestanden. Dadurch hätte das Netzteil erneut ausfallen können. Zusätzlich wäre das Risiko weiterer Schäden innerhalb des Geräts vorhanden gewesen.
Eine nachhaltige Reparatur erfordert deshalb eine klare Trennung zwischen Fehlerursache und Fehlerreaktion.
Kontrolle des Antriebssystems vor dem Wiedereinbau
Vor dem Wiedereinbau einer instand gesetzten Spindle Drive Unit sollte auch die Maschinenumgebung überprüft werden.
Dazu gehören insbesondere:
Spindelmotor
Motorleitung
Zwischenkreisverbindungen
Schutzleiter
Versorgungsspannung
Kühlung des Schaltschranks
Lüfter und Filtermatten
Steckverbindungen
Rückführung und Sensorsignale
Ein beschädigter Spindelmotor, ein Isolationsfehler in der Motorleitung oder eine fehlerhafte Zwischenkreisverbindung kann eine instand gesetzte Einheit erneut belasten.
Die reparierte Spindle Unit sollte deshalb nicht als isoliertes Bauteil, sondern als Bestandteil des vollständigen Antriebssystems betrachtet werden.
Vorteile der Reparatur der Originaleinheit
Durch die Instandsetzung der vorhandenen Mitsubishi MDS-C1-SPH-150 kann die bestehende Maschinenkonfiguration erhalten bleiben.
Ein Austausch gegen eine andere Gerätegeneration kann Änderungen an Parametrierung, Steuerung, Verkabelung, Rückführung oder Spindelmotor erforderlich machen. Gerade bei älteren CNC-Werkzeugmaschinen ist außerdem nicht immer kurzfristig eine vollständig kompatible Ersatzlösung verfügbar.
Die Reparatur der Originaleinheit kann deshalb mehrere Vorteile bieten:
Erhalt der vorhandenen Systemkonfiguration
Keine umfangreiche Anpassung der Maschine
Reduzierung der Maschinenstillstandszeit
Geringeres Risiko bei der Wiederinbetriebnahme
Weiterverwendung vorhandener Komponenten
Reduzierung des Ressourcenverbrauchs
Fazit
Bei der Mitsubishi MDS-C1-SPH-150 war das zyklische Ein- und Ausschalten nicht auf einen alleinigen Netzteilfehler zurückzuführen.
Ein interner Fehler in der Leistungsendstufe belastete das Netzteil so stark, dass die Versorgung wiederholt zusammenbrach. Nach der kurzen Erholung begann der nächste Startversuch und das Gerät schaltete sich erneut ein.
Erst durch die gemeinsame Prüfung von Netzteil, Treiberstufen und Leistungselektronik konnte die tatsächliche Fehlerursache eindeutig lokalisiert werden.
Nach der Instandsetzung der Leistungsendstufe und der anschließenden Funktionsprüfung arbeitete die Mitsubishi Spindle Drive Unit wieder stabil. Das ursprüngliche Ein- und Ausschalten im Sekundentakt trat nicht mehr auf.
Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Drive Reparatur bei Industrypart
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!
Technische Daten
| Merkmal | Technische Angabe |
|---|
| Hersteller | Mitsubishi Electric Corporation |
| Geräteart | Spindle Drive Unit |
| Modell | MDS-C1-SPH-150 |
| Nennleistung | 15 kW |
| Leistungseingang | 58 A |
| Zwischenkreisspannung | DC 270 bis 311 V |
| Steuereingang | 0,2 A |
| Steuerspannung | Einphasig 200 bis 230 V |
| Netzfrequenz | 50 oder 60 Hz |
| Ausgangsstrom | 49 A |
| Ausgangsspannung | Dreiphasig 200 V |
| Ausgangsfrequenz | 0 bis 833 Hz |
| Hardwareversion | C |
| Softwarekennung | BND553W002A1 |
| Seriennummer | JBA74FX255S |
| Produktionsangabe | 01/02 |
| Normangabe | DIN VDE0160 |
| Handbuchreferenz | BNP-C3000 |
| Herkunft | Mitsubishi Electric Corporation, Japan |
Gerätebezeichnungen und Schreibweisen
Mitsubishi MDS-C1-SPH-150
MDS-C1-SPH-150 Spindle Drive Unit
MDSC1SPH150
MDS C1 SPH 150
Mitsubishi 15 kW Spindle Drive
Mitsubishi MDS-C1 Spindle Controller
Fehlerbeschreibung
| Bereich | Feststellung |
|---|
| Kundensymptom | Gerät schaltete sich im Sekundentakt ein und wieder aus |
| Sichtbares Verhalten | Wiederholter Start mit anschließender Abschaltung |
| Erste mögliche Vermutung | Instabile interne Stromversorgung |
| Tatsächliche Ursache | Interner Fehler in der Leistungsendstufe |
| Technische Folge | Leistungsendstufe belastete das interne Netzteil |
| Reaktion des Geräts | Versorgung brach zusammen und startete anschließend erneut |
| Reparaturbereich | Leistungsendstufe sowie zugehörige Treiber- und Versorgungskreise |
| Ergebnis | Stabiler Start und kein zyklisches Abschalten mehr |
Funktionsbeschreibung
Die Mitsubishi MDS-C1-SPH-150 versorgt und regelt den Spindelmotor einer CNC-Werkzeugmaschine. Die Spindle Drive Unit wandelt die Gleichspannung des Zwischenkreises in eine geregelte dreiphasige Ausgangsspannung um.
Die Ausgangsfrequenz und der Ausgangsstrom werden abhängig von der angeforderten Spindeldrehzahl und Belastung geregelt.
Die wichtigsten Funktionen sind:
Regelung der Spindeldrehzahl
Regelung des Motordrehmoments
Ansteuerung der Leistungsendstufe
Verarbeitung der Motor- und Spindelrückmeldung
Überwachung des Motorstroms
Überwachung der Zwischenkreisspannung
Überwachung der Leistungshalbleiter
Thermische Überwachung
Kommunikation mit der CNC-Steuerung
Schutzabschaltung bei unzulässigen Betriebszuständen
Zentrale Bestandteile
| Baugruppe | Funktion | Hinweise zur Prüfung |
|---|
| Leistungsendstufe | Erzeugung des dreiphasigen Motorstroms | Leistungshalbleiter auf Kurzschluss, Leckstrom und thermische Schäden prüfen |
| Gate-Treiber | Ansteuerung der Leistungshalbleiter | Versorgungsspannung, Impulsform und Abschaltverhalten kontrollieren |
| Internes Netzteil | Versorgung der Steuerung und Treiberschaltungen | Ausgangsspannungen im Leerlauf und unter Last prüfen |
| Zwischenkreis | Bereitstellung der Leistungsspannung | Spannung, Anschlüsse und Kondensatoren kontrollieren |
| Steuerplatine | Regelung, Kommunikation und Überwachung | Versorgung, Signalwege und Kommunikationsfunktion prüfen |
| Stromerfassung | Messung der Motor- und Modulströme | Offset, Plausibilität und Signalqualität kontrollieren |
| Kühlkörper | Ableitung der Verlustwärme | Auf Verschmutzung und thermische Auffälligkeiten prüfen |
| Lüfterbaugruppe | Kühlung der Leistungselektronik | Drehzahl, Lagerzustand und Luftstrom prüfen |
| Anschlussbaugruppen | Verbindung zu Motor, Versorgung und Steuerung | Kontakte, Verriegelungen und Wärmespuren kontrollieren |
Alarmmeldungen und Troubleshooting
Die folgenden Alarmmeldungen stammen aus der bereitgestellten Dokumentation für die Mitsubishi MDS-C1-Serie. Für das konkret eingesandte Gerät wurde kein eindeutiger Alarmcode übermittelt. Die Tabelle dient deshalb als allgemeine technische Referenz.
| Alarm | Beschreibung | Mögliche Ursache | Prüfansatz |
|---|
| 30 | Over-regeneration | Zu hohe rückgespeiste Energie oder Fehler im Regenerationspfad | Regenerationskreis und Betriebsprofil prüfen |
| 31 | Overspeed | Unzulässig hohe Motordrehzahl | Rückführung, Parameter und mechanischen Lauf prüfen |
| 32 | Overcurrent, IPM Error | Überstrom oder Schutzabschaltung des Leistungsmoduls | Motor, Motorleitung, Endstufe und Treiber prüfen |
| 33 | Overvoltage | Zwischenkreisspannung zu hoch | Versorgung und Regenerationskreis prüfen |
| 34 | NC Communication CRC Error | Fehlerhafte Datenübertragung | Kommunikationsleitung und Steckverbindungen prüfen |
| 35 | NC Communication Data Error | Ungültige oder gestörte Kommunikationsdaten | Verkabelung, Abschirmung und Konfiguration kontrollieren |
| 36 | NC Communication Error | Kommunikation zwischen NC und Drive unterbrochen | Spannungsversorgung und Kommunikationsbaugruppen prüfen |
| 37 | Initial Parameter Error | Fehlerhafte oder unzulässige Parametereinstellung | Parametersatz mit den Maschinendaten vergleichen |
| 3A | Overcurrent | Unzulässig hoher Ausgangsstrom | Motor, Motorleitung, Strommessung und Leistungsteil prüfen |
| 3B | Overheat, IPM Error | Leistungsteil thermisch überlastet | Lüfter, Kühlkörper, Luftweg und Belastung kontrollieren |
| 46 | Motor Overheat | Unzulässig hohe Motortemperatur | Motorkühlung, Belastung, Sensor und Verkabelung prüfen |
| 60 | Instantaneous Power Failure | Kurzzeitige Unterbrechung der Versorgung | Einspeisung, Kontakte und Netzqualität prüfen |
| 61 | Power Module Overcurrent | Überstrom im Leistungsmodul der Versorgung | Zwischenkreis und angeschlossene Einheiten kontrollieren |
| 6F | AD Error, PS Error | Interner Mess- oder Netzteilfehler | Hilfsspannungen und interne Messschaltungen prüfen |
Hinweise zur Inbetriebnahme
Vor dem Einbau der reparierten Einheit sollten folgende Punkte überprüft werden:
Spindelmotor auf Wicklungs- und Isolationsfehler prüfen
Motorleitung auf Kurzschluss und Erdschluss kontrollieren
Zwischenkreisverbindungen prüfen
Steckverbinder auf festen Sitz kontrollieren
Schutzleiterverbindung prüfen
Schaltschranklüfter und Filtermatten kontrollieren
Versorgungsspannung messen
Maschinenparameter sichern und vergleichen
Rückführungs- und Sensorsignale prüfen
Die Mitsubishi MDS-C1-SPH-150 darf nur durch qualifiziertes Fachpersonal eingebaut und geprüft werden. Nach dem Abschalten muss die auf dem Gerät angegebene Entladezeit von ungefähr 15 Minuten eingehalten werden.
