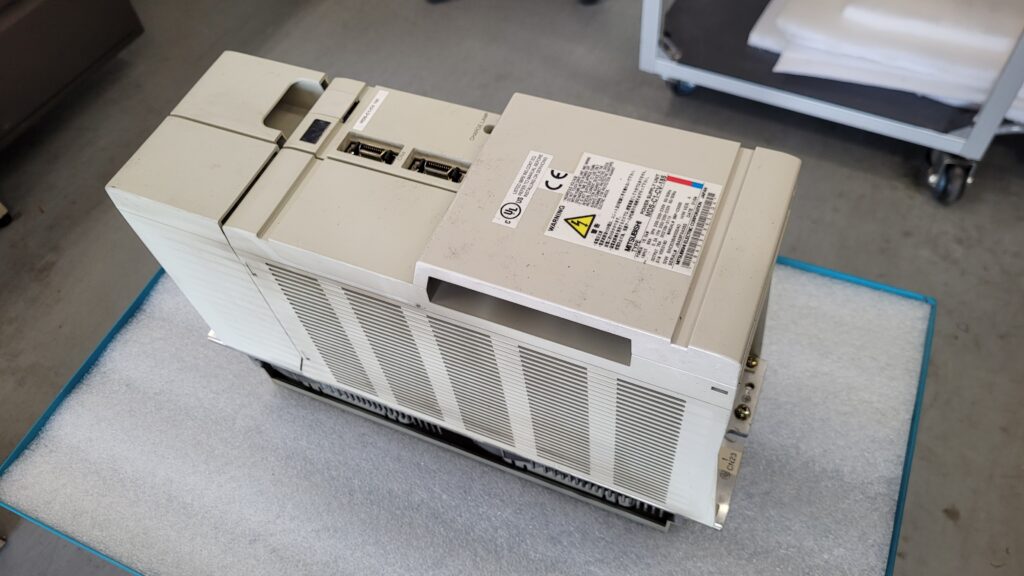

Ein Kunde kontaktierte unser Team, weil seine CNC-Maschine komplett ausgefallen war. Die Spannungsversorgung schien tot, keine Anzeige, kein Signal, kein Lebenszeichen. In solchen Situationen ist schnelles Handeln gefragt, und hier kommen unsere internen Abläufe ins Spiel.

Unser erfahrener Vertriebsmitarbeiter stellte dem Kunden zielgerichtete Fragen: Welche Spannungen liegen an? Was passiert, wenn die angeschlossenen Verbraucher entfernt werden? Hat das Gerät zuvor Fehlermeldungen angezeigt? Anhand der Antworten war klar, dass ein interner Ausfall vorlag die MDS-C1-CV-185 reagierte auf keine externe Maßnahme. Da wir dieses Netzteil-Modell sehr gut kennen und regelmäßig in Reparatur haben, war der Fall eindeutig: Totalausfall der internen Spannungsversorgung.

Unsere Erfahrung mit dieser Baureihe erlaubte eine schnelle Einschätzung. Bereits am Telefon wurde dem Kunden empfohlen, das Netzteil per Eilboten zu senden, was er sofort tat. Nach Ankunft im Haus bestätigte unser Techniker den Fehler auf unserem Testplatz. Die internen Betriebsspannungen waren vollständig zusammengebrochen. Innerhalb kurzer Zeit wurde die Ursache lokalisiert: gealterte Elektrolytkondensatoren hatten einen internen Kurzschluss ausgelöst, der weitere Komponenten in der Spannungsversorgung beschädigt hatte.

Unsere Techniker führten daraufhin eine umfassende Überholung durch. Insgesamt wurden über 30 Bauteile getauscht, darunter sämtliche Hochvolt-Kondensatoren und mehrere Leistungshalbleiter. Die Platine wurde gereinigt, alle Lötstellen nachgearbeitet und das Gerät durchlief unseren vollständigen Prüfzyklus.

Bereits zwei Tage nach Wareneingang konnte die Einheit zurückgesendet werden, voll funktionsfähig. Der Kunde konnte das Netzteil sofort wieder einbauen und die Maschine in Betrieb nehmen. Ein typisches Beispiel für den Unterschied, den Erfahrung und Schnelligkeit in der Industrie ausmachen können.

Wenn der MDS-C1-CV-185 nicht startet: Schritt-für-Schritt-Anleitung zur Diagnose

1. Sicherheit zuerst

• Maschine vollständig vom Stromnetz trennen
• Mindestens 15 Minuten warten, bis alle Kondensatoren entladen sind
• Persönliche Schutzausrüstung verwenden

2. Externe Spannungsversorgung prüfen

• Ist der Hauptschalter eingeschaltet?
• Alle Sicherungen und Schutzschalter kontrollieren
• Eingangs­spannung mit Multimeter prüfen (Sollwert: 3AC 200–230 V)

3. Sichtprüfung durchführen

• Riecht das Gerät verschmort?
• Gibt es Verfärbungen, Brandspuren oder geschwärzte Komponenten?
• Sind Kondensatoren aufgebläht oder ausgelaufen?
• Alle Steckverbindungen auf festen Sitz prüfen

4. Statusanzeigen und Fehlercodes auswerten

• Leuchten die Status-LEDs? Gibt es Blinkmuster?
• Wird ein Fehlercode angezeigt?
• Handbuch zur Auswertung der LED-Signale oder Codes verwenden

5. Interne Sicherungen überprüfen

• Sicherungen auf der Platine lokalisieren
• Mit Multimeter auf Durchgang prüfen
• Defekte Sicherungen nur mit passendem Ersatz tauschen

6. Lüfter überprüfen

• Drehen sich die Lüfter frei?
• Liegt eine Blockade oder Verschmutzung vor?
• Stromversorgung der Lüfter separat prüfen

7. Angeschlossene Lasten entfernen

• Ausgangskabel zu Motoren oder Spindel trennen
• Gerät ohne Last erneut starten
• Wenn es dann startet, liegt die Störung außerhalb des Netzteils

Fazit

Ein nicht startendes Mitsubishi MDS-C1-CV-185 ist kein Grund zur Panik. Mit systematischer Herangehensweise lässt sich die Fehlerquelle oft klar eingrenzen. Sollte der Fehler intern liegen, helfen unsere umfangreichen Reparaturerfahrungen und dokumentierten Prüfprozesse, das Gerät schnell und zuverlässig instand zu setzen. Bei uns zählt nicht nur Technik, sondern auch das Verständnis für Ihre Produktionszeit. Wir reparieren: präzise, schnell und nachhaltig.

Weitere Informationen wie Preis, Lieferzeit zum: Mitsubishi MDS-C1-CV-185 Power Supply Unit

Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Drive Reparatur bei Industrypart

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

Gerätebeschreibung und Technische Daten

Typische Einsatzumgebung

Die MDS-C1-CV-185 wird häufig in folgenden Anwendungen verwendet:

• CNC-Maschinen von Mazak, DMG, Mori Seiki, u. a.
• Servoantriebssysteme mit Mitsubishi MDS-C1-V2 und MDS-B-SVJ2 Drives
• In Kombination mit HF-, HA- oder HC-Motoren
• In Fräs-, Dreh- und Bearbeitungszentren, speziell bei mittleren bis hohen Leistungsanforderungen
• In Produktionslinien mit hohem Dauerbetrieb und automatisierten Werkzeugwechseln

Funktionsbeschreibung

Die Mitsubishi MDS-C1-CV-185 ist ein leistungsstarkes Netzteil, das mehrere Spannungen für die Versorgung angeschlossener Servo- und Spindelantriebe bereitstellt:

• DC 283 V zur Versorgung der Leistungsendstufen (Drives)
• DC 24 V zur Steuerung und Versorgung interner Logik- und Kühlkomponenten
• Integrierter Bremschopper für geregeltes Abbremsen
• Versorgt typischerweise 2–3 Achsen gleichzeitig
• Schützt das System durch interne Sicherungen und Überwachungsschaltungen gegen Kurzschluss, Überstrom und Überspannung

Alarmmeldungen und Troubleshooting (Auswahl)
