Mitsubishi MDS-B-SPJ2-75 startet nur warm: Warum die Maschine monatelang eingeschaltet blieb
Eine CNC-Maschine wird nach der Arbeit normalerweise entsprechend den betrieblichen Vorgaben heruntergefahren. Bei diesem Kunden wurde das Abschalten jedoch zum Problem: Sein Mitsubishi MDS-B-SPJ2-75 Spindle Drive funktionierte nach Erwärmung tadellos, im kalten Zustand dagegen nicht. Um den erneuten Startproblemen auszuweichen, ließ der Kunde die Maschine nach eigener Aussage über Monate eingeschaltet.
Schließlich kam die Spindle Drive Unit zu industrypart. Bei der Anlieferung war das Gerät ohne Funktion. Nach Erwärmung arbeitete es wieder. Gerade dieser Wechsel zwischen Ausfall und scheinbar normalem Betrieb macht den Fall interessant. Ein erfolgreicher Funktionstest am bereits warmen Gerät allein hätte das ursprüngliche Problem nicht ausreichend erfasst.
Ein Spindelantrieb mit temperaturabhängigem Fehlerbild
Der MDS-B-SPJ2-75 gehört zur Mitsubishi-Spindelantriebsserie MDS-B-SPJ2. Als Bindeglied zwischen elektrischer Versorgung, CNC-Steuerung und Spindelmotor stellt der Antrieb die für den Motor benötigte elektrische Leistung bereit. Regelung und Rückmeldung ermöglichen es, die vorgegebene Drehzahl einzuhalten. Je nach Maschinenkonfiguration gehören auch Funktionen wie die Spindelorientierung zum Zusammenspiel von Antrieb und Steuerung.
Für den Maschinenbetrieb reicht es deshalb nicht aus, dass lediglich Spannung anliegt. Auch interne Versorgung, Steuerung und Freigaben müssen korrekt anlaufen. Ist dieser Startvorgang gestört, kann die gesamte Spindelfunktion fehlen, obwohl das Gerät nach einer Veränderung der Temperatur wieder arbeitet.
Im vorliegenden Fall ist kein bestimmter Alarmcode übermittelt worden. Das Fehlerbild lautet daher bewusst „kalt ohne Funktion, nach Erwärmung funktionsfähig“. Eine Zuordnung etwa zu Alarm 10 wäre ohne entsprechende Anzeige oder Messung nicht gerechtfertigt. Auch der Dateiname einer Alarmliste ist kein Nachweis für einen tatsächlich aufgetretenen Alarm.
Warum Erwärmung einen Fehler vorübergehend verdecken kann
Elektronische Bauteile und Verbindungen verhalten sich nicht bei jeder Temperatur gleich. Bei einem solchen Fehlerbild kommen unter anderem die interne Stromversorgung, Anlaufschaltungen, gealterte Kondensatoren oder temperaturabhängige Kontaktprobleme als Prüfansätze infrage. Das sind mögliche Erklärungen, keine bereits bestätigte Bauteildiagnose dieses Geräts.
Besonders die interne Versorgung verdient Aufmerksamkeit: Stehen die benötigten Hilfsspannungen beim Einschalten nicht stabil zur Verfügung, können Steuerung und Überwachung nicht ordnungsgemäß starten. Eine Veränderung durch Erwärmung kann dazu führen, dass das Gerät den Start anschließend bewältigt. Für die Eingrenzung ist deshalb der Vergleich zwischen kaltem und warmem Zustand entscheidend.
Aus der Beobachtung „warm läuft es“ folgt jedoch noch nicht, welches Bauteil ersetzt werden muss. Dafür sind Messungen und eine gezielte Untersuchung erforderlich. Auch externe Faktoren wie Einspeisung, Steckverbindungen und Freigabesignale müssen bei der Fehlersuche berücksichtigt werden. Ein temperaturabhängiges Verhalten ist ein wertvoller Hinweis, ersetzt aber keine vollständige Diagnose.
Monate ohne Abschalten: eine Umgehung des Startproblems
Der Kunde hatte einen Weg gefunden, den erneuten Kaltstart zu vermeiden: Die Maschine blieb eingeschaltet. Damit ließ sich der Betrieb nach seiner Schilderung über Monate aufrechterhalten. Die Ursache des Problems war dadurch allerdings weiterhin vorhanden.
Der praktische Nachteil wird spätestens bei einer notwendigen Abschaltung sichtbar. Wartung, eine Unterbrechung der Stromversorgung oder ein geplanter Stillstand können einen neuen Start erforderlich machen. Ein Antrieb, der nur im warmen Zustand zuverlässig anläuft, macht diesen Moment schwer planbar. Deshalb sollte die Abhängigkeit von einer vorherigen Erwärmung frühzeitig untersucht werden.
Dieser Fall zeigt auch, wie wichtig die Beschreibung des Kunden ist. Die Information, dass die Maschine über längere Zeit nicht ausgeschaltet wurde, verändert die Bewertung eines zunächst unauffälligen Warmlaufs. Zur Fehleraufnahme gehören daher nicht nur die aktuelle Anzeige, sondern auch die Vorgeschichte und die Bedingungen beim Einschalten.
Eingangskontrolle und Dokumentation am Testplatz

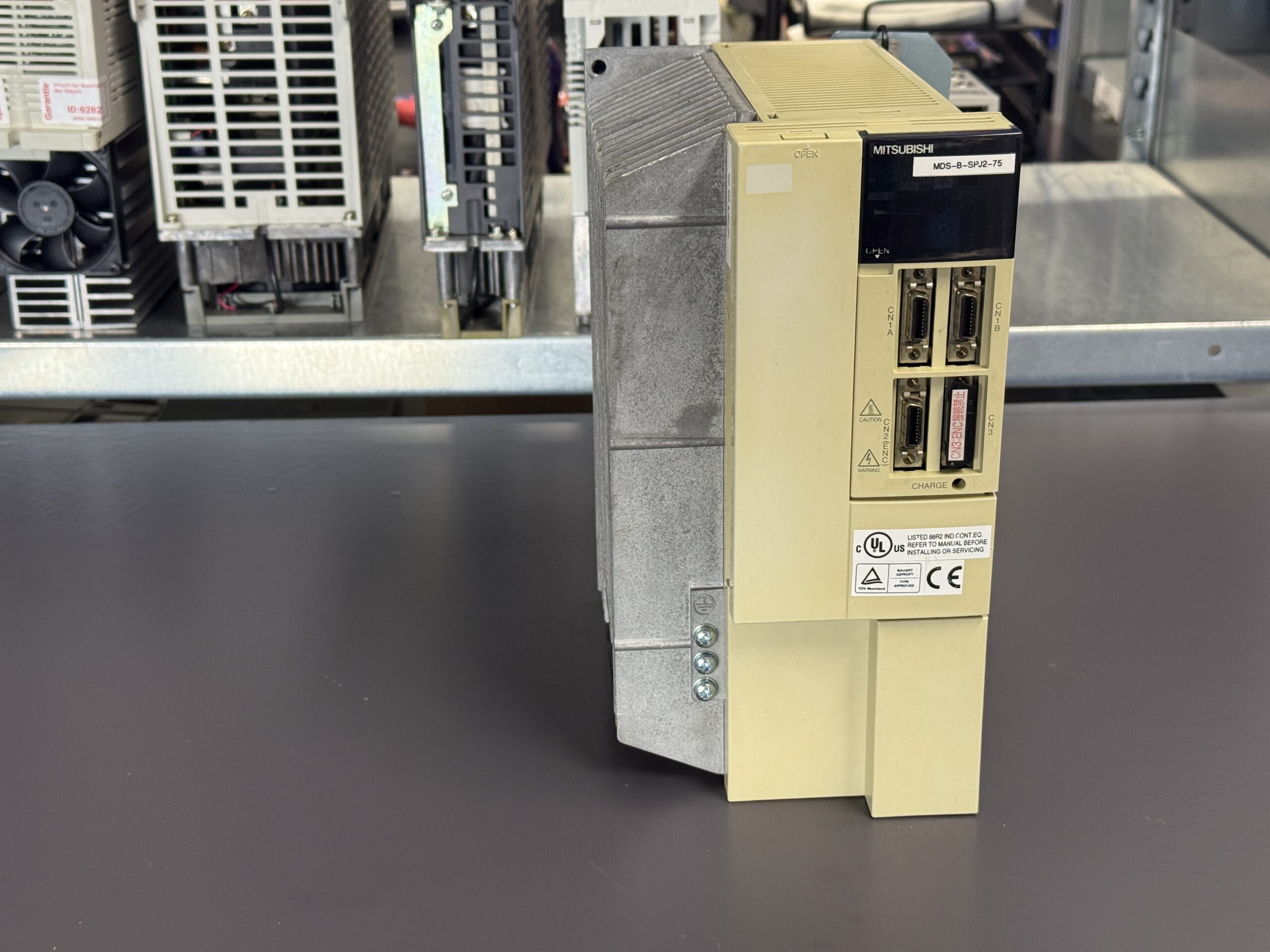

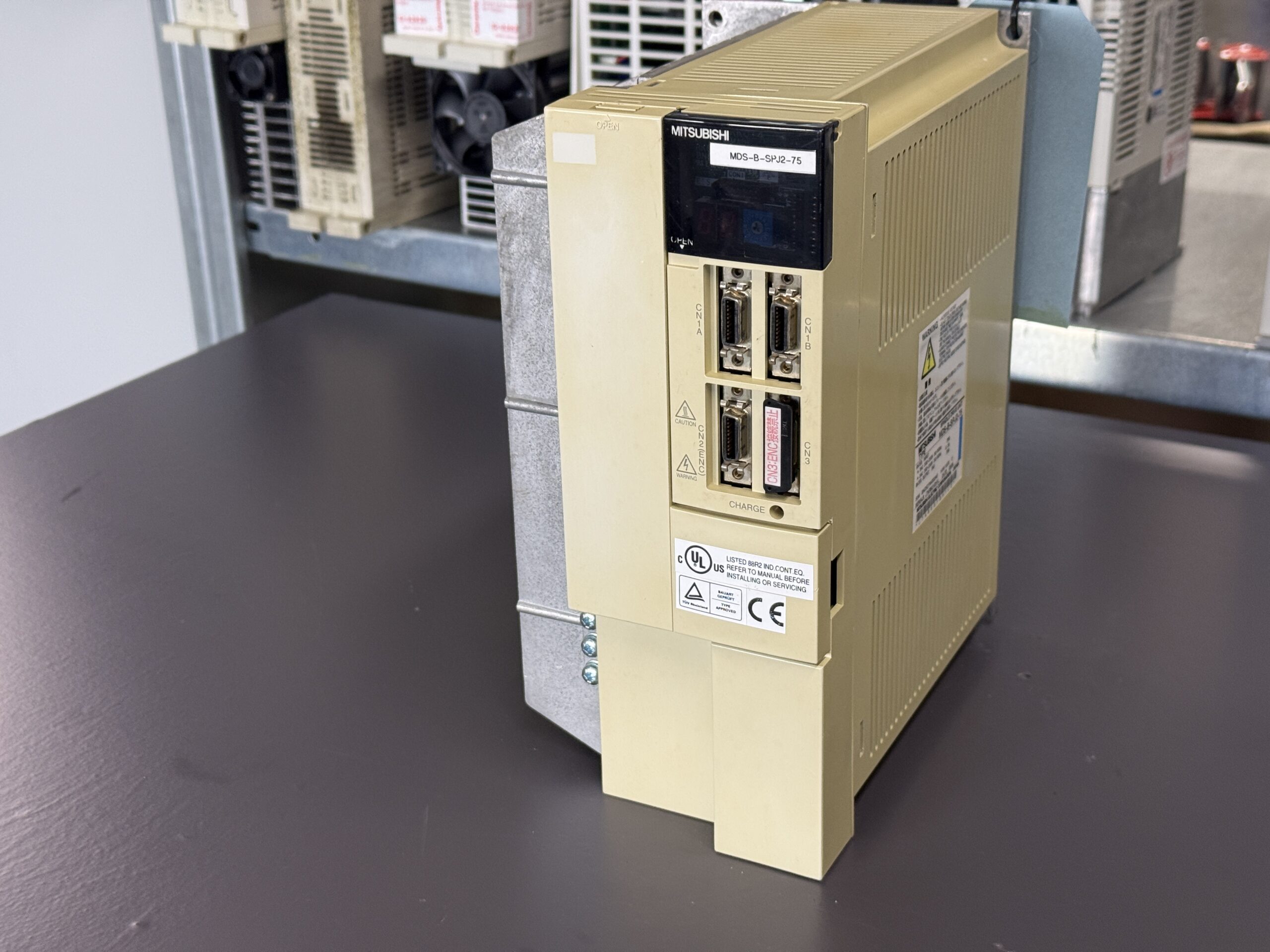

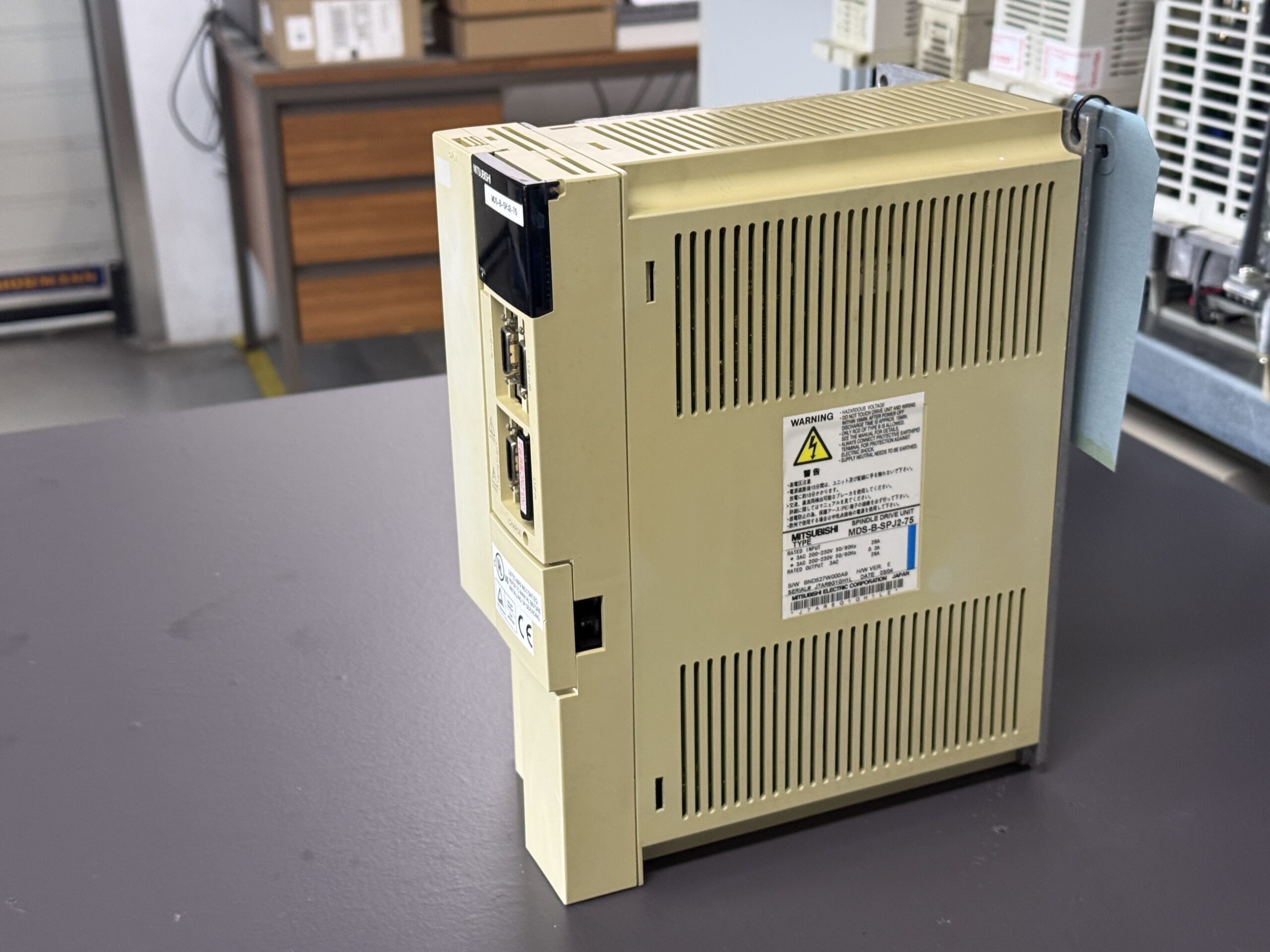

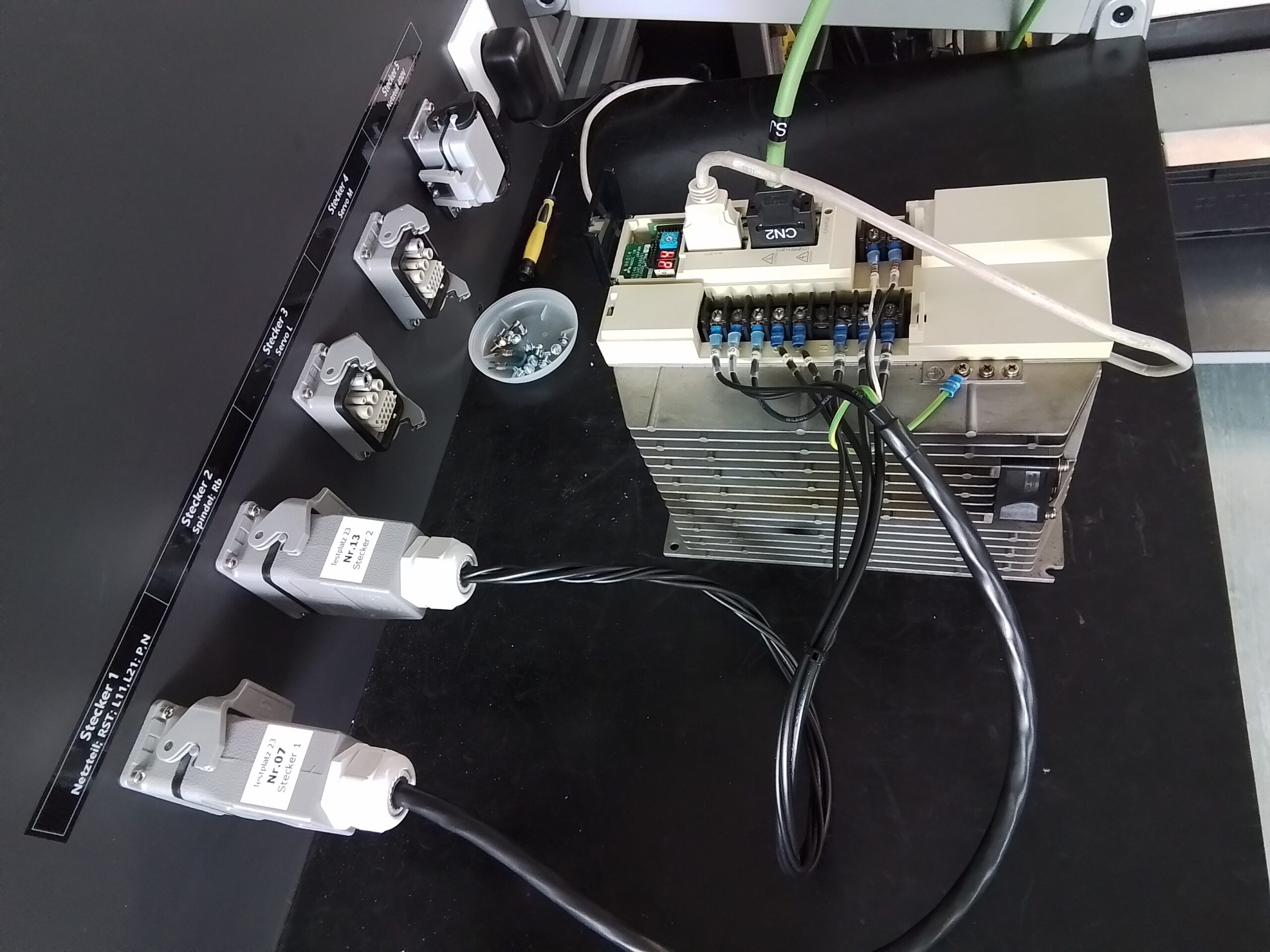

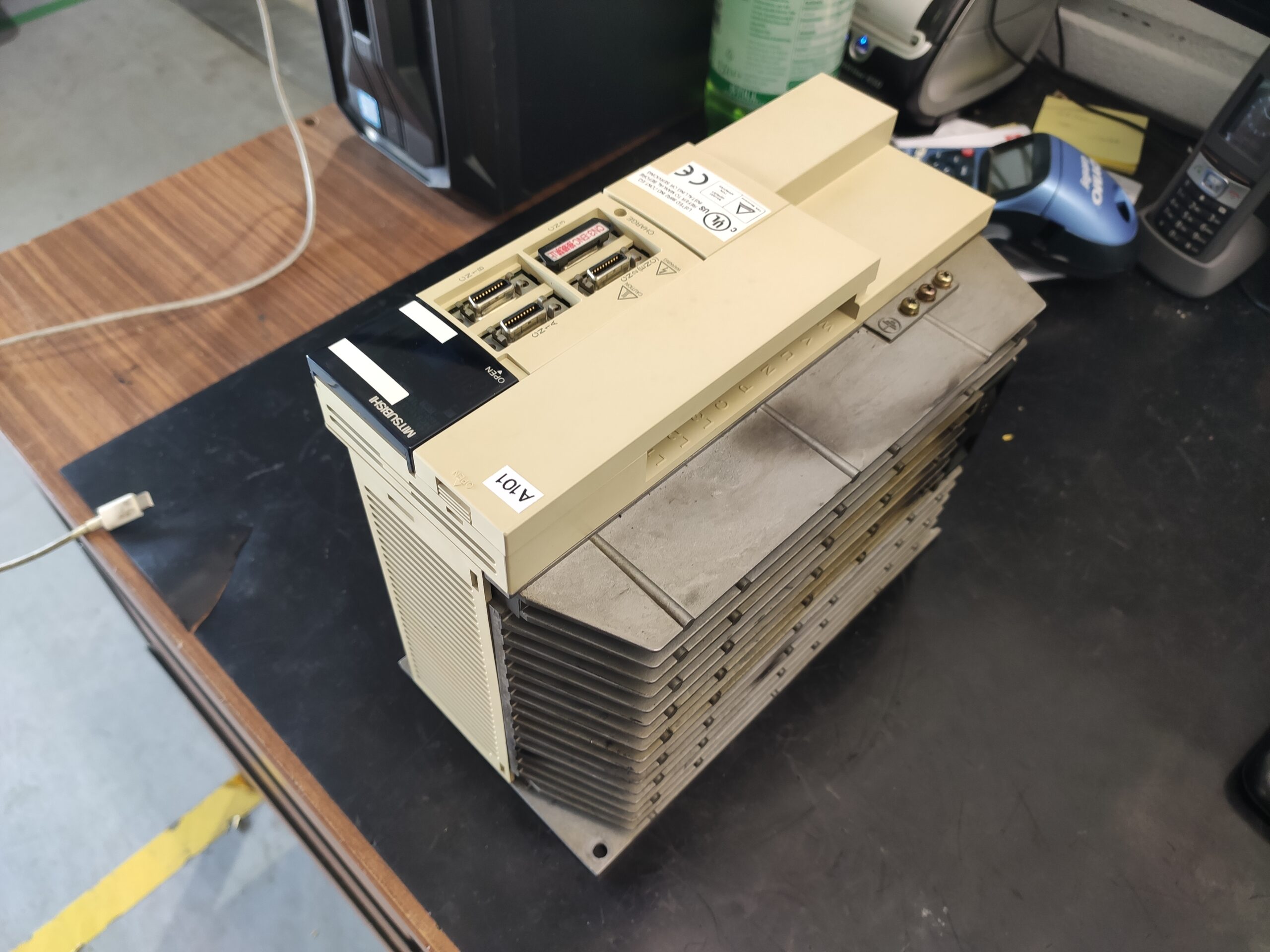

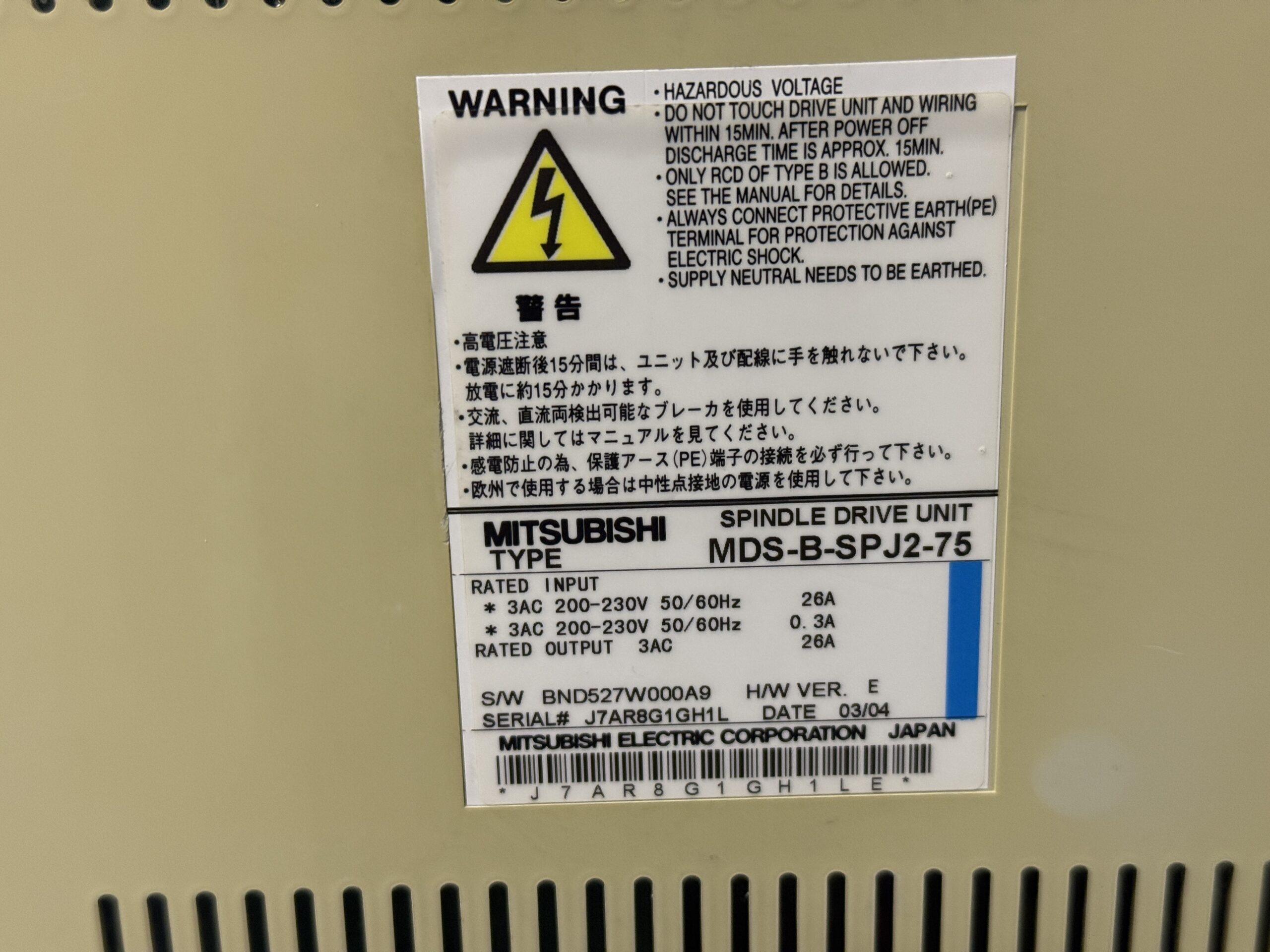

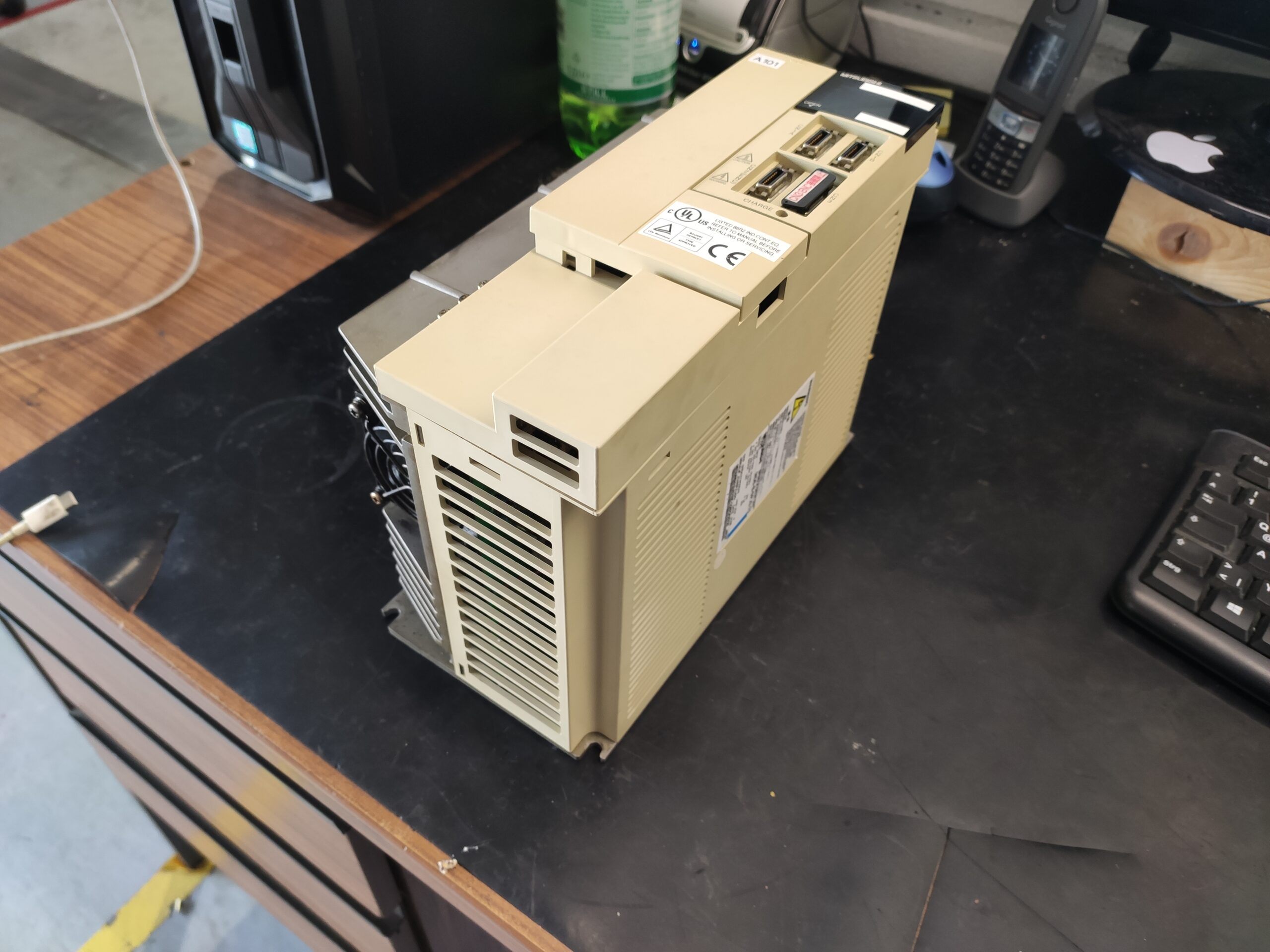

Die bereitgestellten Fotos dokumentieren das Gerät vor der Reparatur, das Typenschild und den angeschlossenen Vortest. Zusätzlich liegen Videoaufnahmen vor und nach der Reparatur sowie eine Aufnahme des Geräts im Ausgangszustand vor. Damit lässt sich der Fall vom angelieferten Spindelantrieb bis zur späteren Testplatzaufnahme nachvollziehbar darstellen.
Die Komponentenübersicht nennt eine Steuerplatine RK812C, eine Leistungsplatine RK826A und ein Leistungsteil, jeweils einmal. Diese Zuordnung hilft bei der technischen Dokumentation. Sie sagt für sich genommen jedoch nichts darüber aus, auf welcher Baugruppe der Fehler lag oder welche Teile ausgetauscht wurden.
Für die Diagnose eines temperaturabhängigen Startproblems sind ein dokumentierter Kaltstart und der anschließende Vergleich mit dem warmen Zustand besonders aussagekräftig. Dabei werden im Rahmen einer fachgerechten Prüfung beispielsweise Versorgung, Startverhalten und Betriebsbereitschaft gegenübergestellt. Erst die Verbindung aus Fehlerbeobachtung und Messung ermöglicht eine belastbare Eingrenzung.
Reparatur und anschließende Funktionsprüfung
Das als „nach der Reparatur“ bereitgestellte Video dokumentiert den Testaufbau mit dem angeschlossenen Gerät und Motor. Die genaue Bauteilursache, die Liste ausgewechselter Komponenten und das vollständige Prüfprotokoll sind in den vorliegenden Falldaten nicht enthalten. Deshalb werden hier keine bestimmten Bauteilwechsel, Belastungswerte oder Testzeiten als ausgeführte Arbeiten angegeben.
Für dieses Fehlerbild ist neben dem Betrieb am Testplatz insbesondere der erneute Start nach ausreichender Abkühlung relevant. Ein längerer Warmlauf kann das ursprüngliche Problem verdecken. Eine aussagekräftige Abschlussprüfung sollte daher auch die Bedingungen berücksichtigen, unter denen der Antrieb zuvor ausgefallen ist. Ob und mit welchen Ergebnissen solche Kaltstartzyklen bei diesem Gerät durchgeführt wurden, muss anhand des Prüfprotokolls ergänzt werden.
Was Betreiber aus diesem Fall mitnehmen können
Wenn ein Spindelantrieb erst nach einer Wartezeit oder nach Erwärmung funktioniert, sollte dieses Verhalten dokumentiert werden. Hilfreich sind Angaben zur Stillstandszeit, zum Zustand der Anzeige, zur Umgebungstemperatur und dazu, ob die Spindelfunktion vollständig fehlt oder erst nach einer bestimmten Zeit verfügbar wird.
Saubere Lüftungswege, funktionierende Kühlung und intakte Verbindungen bleiben für den zuverlässigen Betrieb wichtig. Bei auftretenden Startproblemen sollte die Instandhaltung jedoch gezielt das Einschaltverhalten untersuchen lassen. Wiederholtes Erwärmen oder dauerhaftes Einschalten beseitigt einen internen Defekt nicht.
Der Mitsubishi MDS-B-SPJ2-75 macht deutlich, warum bei der Reparatur nicht nur der laufende Betrieb zählt. Ebenso wichtig ist, wie das Gerät aus dem ausgeschalteten und abgekühlten Zustand startet. Genau dort lag die Auffälligkeit, wegen der der Kunde seine Maschine über Monate eingeschaltet ließ.
Preis, Lieferzeit und weitere Informationen
Aktuelle Informationen zu Preis und Lieferzeit der Mitsubishi MDS-B-SPJ2-75 Spindle Drive Unit finden Sie auf der zugehörigen Produktseite.
Weitere Informationen zu unseren Reparaturen von Mitsubishi Servo- und Spindeldrives finden Sie in unserem Herstellerbereich.
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik oder zu einem konkreten Fehlerfall haben. Unser Team unterstützt Sie bei der technischen Einschätzung, Reparatur und Prüfung Ihres Gerätes.
Technische Spezifikationen
| Merkmal | Technische Information |
|---|
| Hersteller | Mitsubishi Electric Corporation, Japan |
| Modell | MDS-B-SPJ2-75 |
| Geräteart | Spindle Drive Unit, Spindelantrieb |
| Serie | MDS-B-SPJ2 |
| Haupteingang laut Typenschild | 3AC 200–230 V, 50/60 Hz, 26 A |
| Zweite Eingangsangabe laut Typenschild | 3AC 200–230 V, 50/60 Hz, 0,3 A; Anschlussbelegung anhand des Manuals prüfen |
| Ausgang laut Typenschild | 3AC, 26 A |
| Softwarekennzeichnung | BND527W000A9 |
| Hardwareversion | E |
| Datumskennzeichnung | 03/04, unverändert vom Typenschild übernommen |

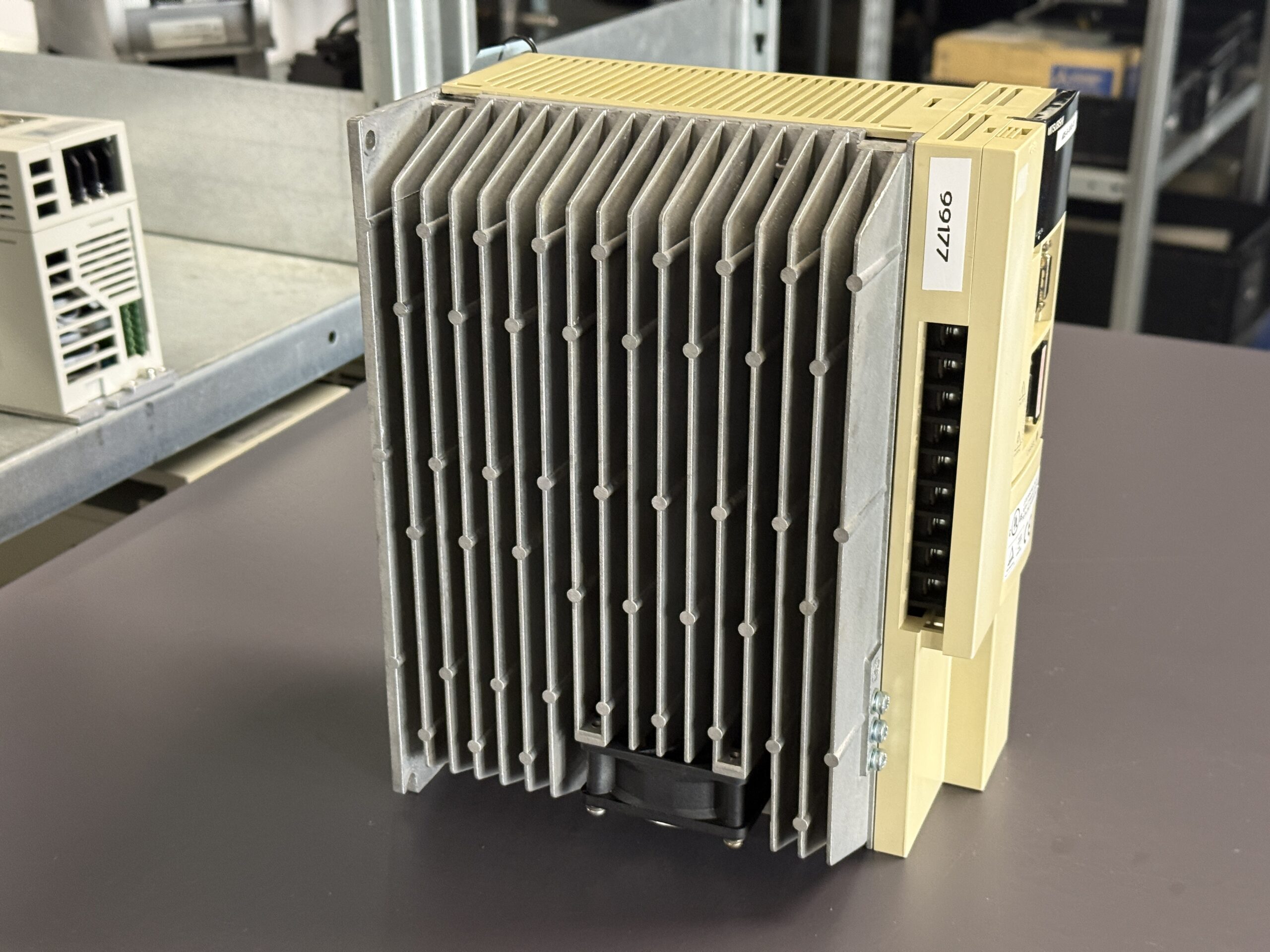

| Kühlkörper | Seitlicher Rippenkühlkörper auf den Fotos sichtbar |
| Leistung, Abmessungen, Gewicht | Auf dem vorliegenden Typenschild nicht angegeben; keine Schätzung vorgenommen |
| Konkreter Motortyp und CNC-Modell im Test | Nicht eindeutig dokumentiert |
| Manual | MELDAS AC SPINDLE DRIVE MDS-B-SPJ2 SERIES SPECIFICATION MANUAL, BNP-B2164; bereitgestellter Auszug Kapitel 11, Druckseiten 11-4 bis 11-26 |
Einsatzumgebung und kompatible Geräte
Spindelantrieb für eine passende Mitsubishi-CNC-Antriebskonfiguration. Der konkrete Motor, die CNC-Ausführung sowie Hardware-, Software- und Parameterstand müssen vor einem Austausch abgeglichen werden. Ähnliche Modellnummern oder passende Steckverbinder allein belegen keine Austauschbarkeit. Die vorhandenen Bilder erlauben keine sichere Freigabe eines bestimmten Ersatzmotors oder einer anderen Platinenrevision.
Funktionsbeschreibung
Die Einheit versorgt und regelt den Spindelmotor. Der Leistungsfluss führt von der Einspeisung über den Gleichspannungszwischenkreis zur dreiphasigen Motorendstufe. CNC-Kommandos und Rückmeldesignale werden für die Regelung ausgewertet. Überwachungen erfassen unter anderem Zwischenkreisspannung, Strom, Drehzahl und Kommunikation. Interne Hilfsversorgungen sind Voraussetzung für den korrekten Start der Elektronik.
Bestandteile
Die folgende Zuordnung stammt aus der bereitgestellten Komponentenliste. Die Funktionen sind nach Baugruppenart beschrieben, ohne unbelegte Schaltungsdetails zu ergänzen.
| Baugruppe | Bezeichnung | Menge | Funktion | Hinweise zur Prüfung |
|---|
| Steuerplatine | RK812C | 1 | Steuerungs- und Signalverarbeitung | Versorgung, Startverhalten und Kommunikation untersuchen |
| Leistungsplatine | RK826A | 1 | Baugruppe der Leistungselektronik | Zugehörige Versorgung, Verbindungen und Ansteuerung nach Schaltungsunterlagen prüfen |
| Leistungsteil | Leistungsteil; kein eigener Code angegeben | 1 | Elektrische Leistungsumsetzung zum Motor | Elektrische Prüfung und Funktionsprüfung am geeigneten Testplatz |
Alarmmeldungen und Troubleshooting
Die Tabelle fasst zehn Alarme aus dem bereitgestellten MDS-B-SPJ2-Auszug zusammen. Keiner dieser Codes ist als tatsächlich aufgetretener Alarm dieses Reparaturfalls bestätigt. Die Maßnahmen sind Auszüge aus den jeweiligen Prüfpfaden, keine vollständigen Arbeitsanweisungen.
| Code | Originalbezeichnung | Technische Bedeutung | Mögliche Ursache | Prüfung oder Maßnahme laut Manual |
|---|
| 10 | UNDERVOLTAGE | PN-Zwischenkreis fällt auf 200 V oder weniger | Einspeisung, Phasenausfall, Schütz oder interner Fehler | Schütz, Charge-Anzeige, Eingang und PN-Spannung prüfen, S. 11-4 |
| 12 | MEMORY ERROR 1 | ROM-Prüfsummen- oder RAM-Prüffehler | Gerätedefekt oder Störeinflüsse | Wiederholbarkeit, Erdung und Störquellen prüfen; bei dauerhaftem Fehler Gerätetausch laut Manual, S. 11-5 |
| 13 | SOFTWARE PROCESS ERROR | Datenverarbeitung nicht rechtzeitig beendet | Interner Fehler oder Störeinflüsse | Wiederholbarkeit, Erdung und Störquellen prüfen, S. 11-5 |
| 17 | A/D CONVERTOR ERROR | A/D-Wandlung der Stromerfassung bei Initialisierung gestört | Interner Fehler oder Störeinflüsse | Einschaltverhalten, Erdung und Störquellen prüfen, S. 11-5 |
| 21 | NO SIGNAL DETECTION (ENC) | Fehler an A-, B- oder Z-Signal des 1024-Pulse/Umdrehung-Orientierungsencoders | Encoder oder Signalverbindung | Encoderverbindung und Signalpfad nach Manual prüfen, S. 11-6 |
| 23 | EXCESSIVE SPEED ERROR | Soll-/Istdrehzahlabweichung über 50 min⁻¹ für 12 s | Verdrahtung, Parameter, Last oder Rückführung | U/V/W, Parameter, Beschleunigungszeit, Last und Detektorleitung prüfen, S. 11-7 |
| 24 | GROUND FAULT | Erdschluss der Motorleitung, Erkennung beim Ready-ON-Moment | Motorleitung oder Motorisolation | Verdrahtung und Motorisolation prüfen, S. 11-8 |
| 30 | EXCESSIVE REGENERATION | Grenze der regenerativen Belastbarkeit erreicht | Widerstandsauslegung, Parameter oder häufiges Starten/Stoppen | Regenerationswiderstand, SP041 und Betriebszyklus prüfen, S. 11-8 |
| 31 | OVERSPEED | Drehzahl über 115 % des Werts in SP017: TSP | Parameter, Rückführung oder Störeinflüsse | Betriebsart, Parameter, Erdung und Abschirmung prüfen, S. 11-9 |
| 32 | POWER MODULE ERROR | Übermäßiger Strom im Leistungsbauteil | Last, Verdrahtung, Motor, Versorgung oder interner Fehler | Auftreten vor Ready-ON bzw. nach Servo-ON unterscheiden; Parameter, U/V/W, Isolation und Versorgung prüfen, S. 11-10 |
Diagnosehinweise zum Hauptfehler
- Bestätigtes Symptom: ohne Funktion im kalten Zustand, Funktion nach Erwärmung.
- Konkrete Alarmanzeige, Untercode und Messwerte: nicht übermittelt.
- Kundenangabe: Maschine zur Vermeidung des Startproblems monatelang eingeschaltet gelassen.
- Extern zu prüfen: Einspeisung, Anschlüsse, Freigaben und Maschinenbedingungen.
- Intern mögliche Prüfansätze: Hilfsversorgung, Anlaufverhalten, Kondensatoren und temperaturabhängige Verbindungen. Kein Bauteildefekt ist damit bereits bewiesen.
- Empfohlene Verifikation: vergleichbare Kalt- und Warmstartbedingungen dokumentieren, Messungen zuordnen und Wiederholbarkeit prüfen.
- Abgrenzung: Ein Startausfall ohne dokumentierte Anzeige darf nicht automatisch als Alarm 10, 12 oder 17 bezeichnet werden.
Präventive Maßnahmen
Lüftungswege und Kühlkörper regelmäßig kontrollieren, vorhandene Lüfter nach Zustand prüfen und Steckverbindungen in die Wartung einbeziehen. Veränderungen beim Einschalten frühzeitig dokumentieren. Die Intervalle richten sich nach Einsatzbedingungen und Wartungsvorgaben der Maschine. Prüfungen innerhalb der Antriebseinheit gehören in die Hände qualifizierter Fachkräfte; gespeicherte Zwischenkreisenergie ist zu berücksichtigen.
