Einleitung als echter Servicefall.

Bei einer Haas Fräsmaschine kam es während der Bearbeitung zu einem vollständigen Ausfall der Hauptspindel. Die Spindel drehte nicht mehr hoch, der Bearbeitungsprozess wurde abgebrochen und an der Maschine erschien die Meldung „Spindle Drive Fail“.

Die erste Kontrolle im Schaltschrank führte direkt zum verbauten Mitsubishi Frequenzumrichter FR-A220E-5.5K-UL. Auf der Anzeige des Inverters stand der Fehler E.OU3. Damit war klar: Der Fehler lag nicht im NC-Programm, sondern im Bereich Spindelantrieb, Zwischenkreis, Bremsverhalten oder Lastzustand des Frequenzumrichters.

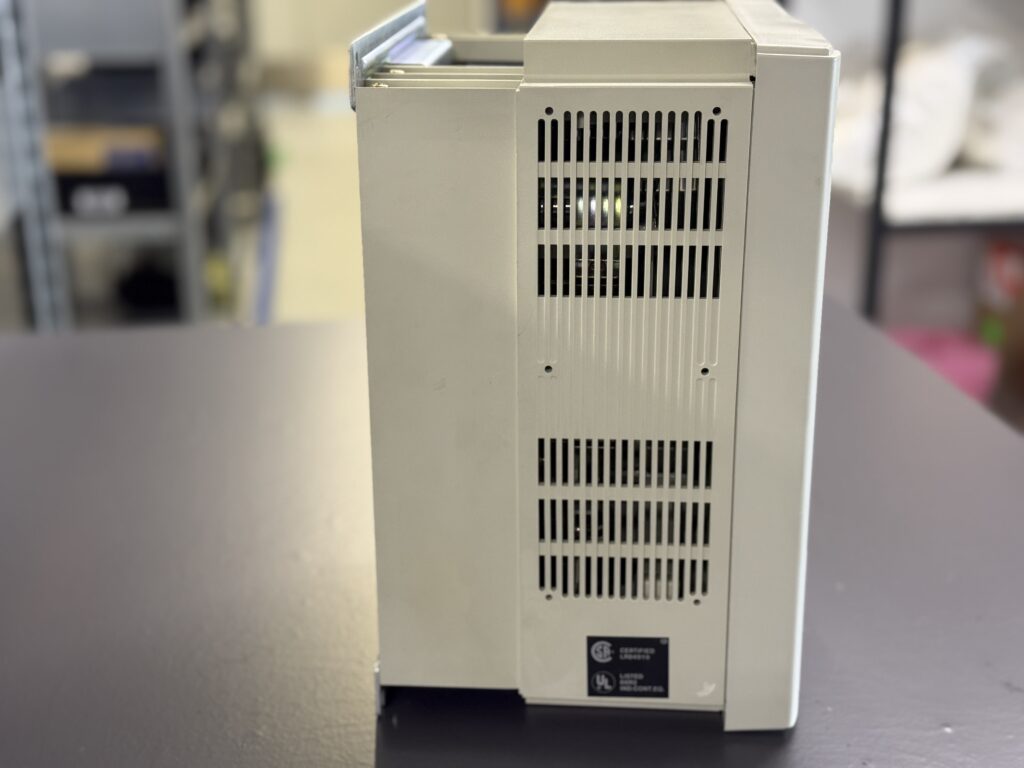

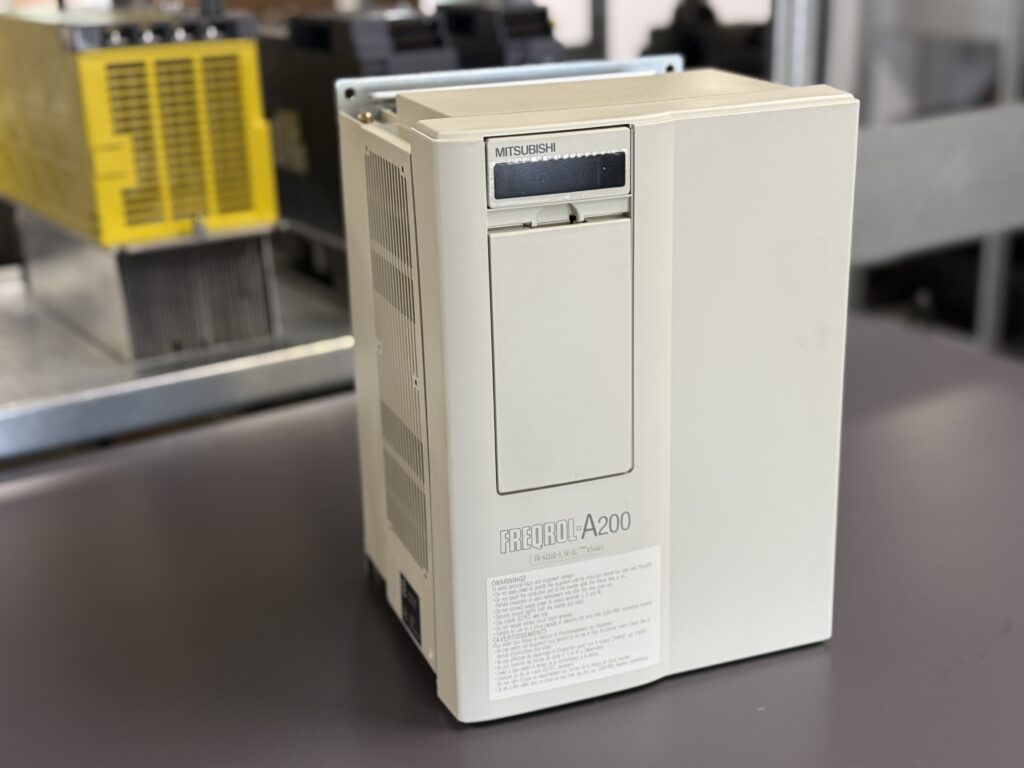

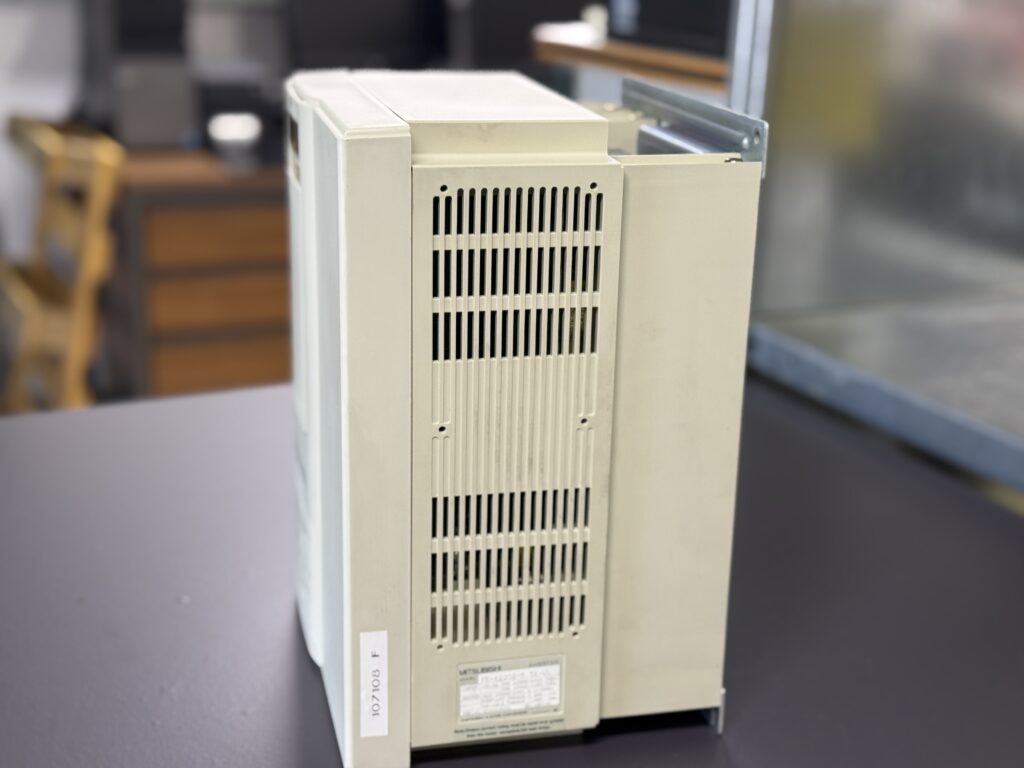

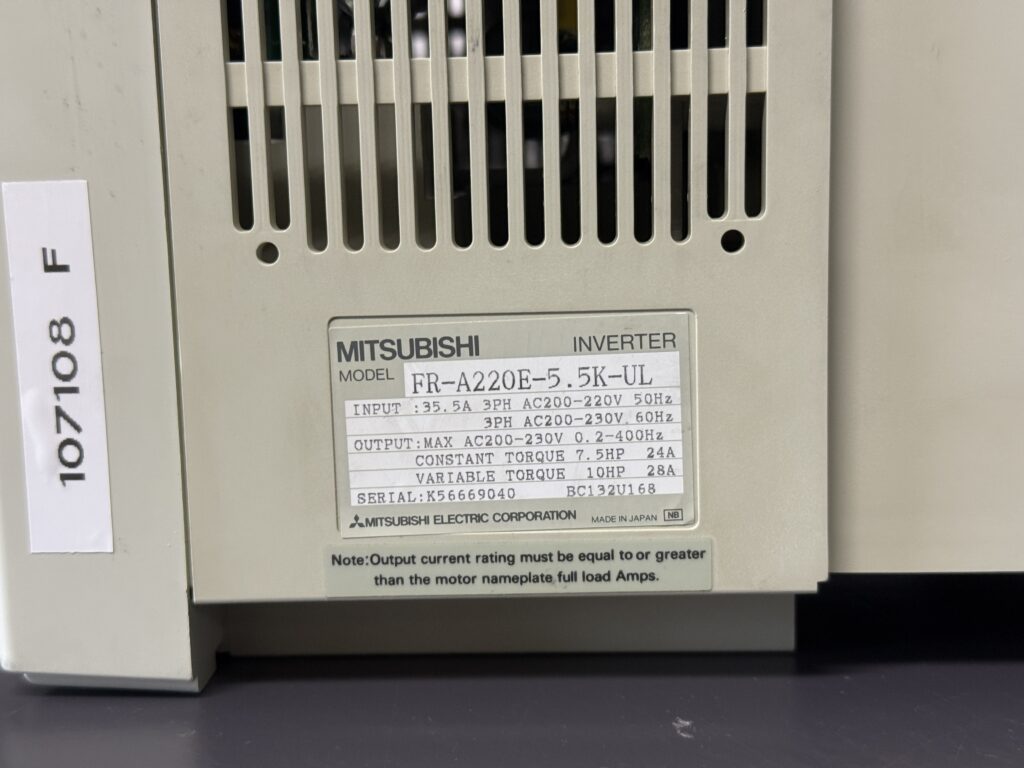

Der FR-A220E-5.5K-UL gehört zur Mitsubishi FREQROL-A / FR-A200E Serie. Das hochgeladene Mitsubishi Instruction Manual beschreibt diese Geräte als Transistorized Inverter der FR-A200E(EC)-Baureihe.

Erste Diagnose

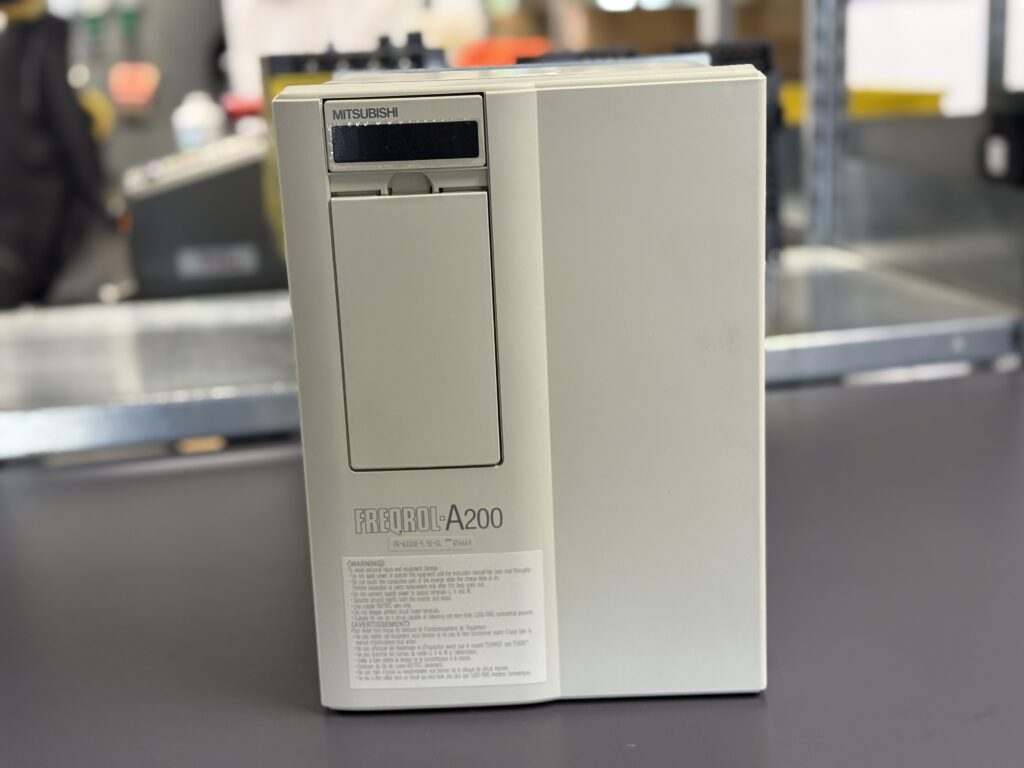

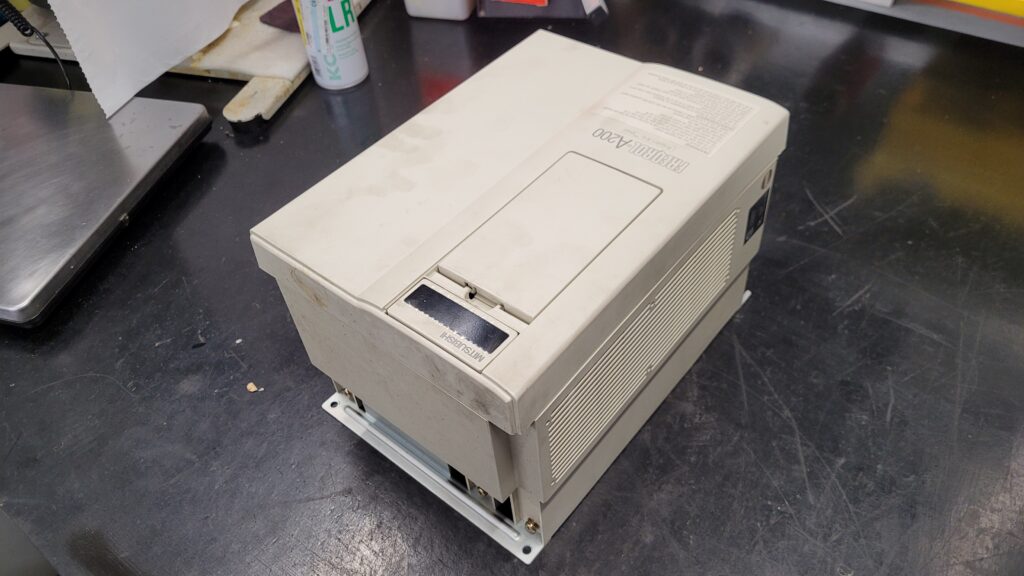

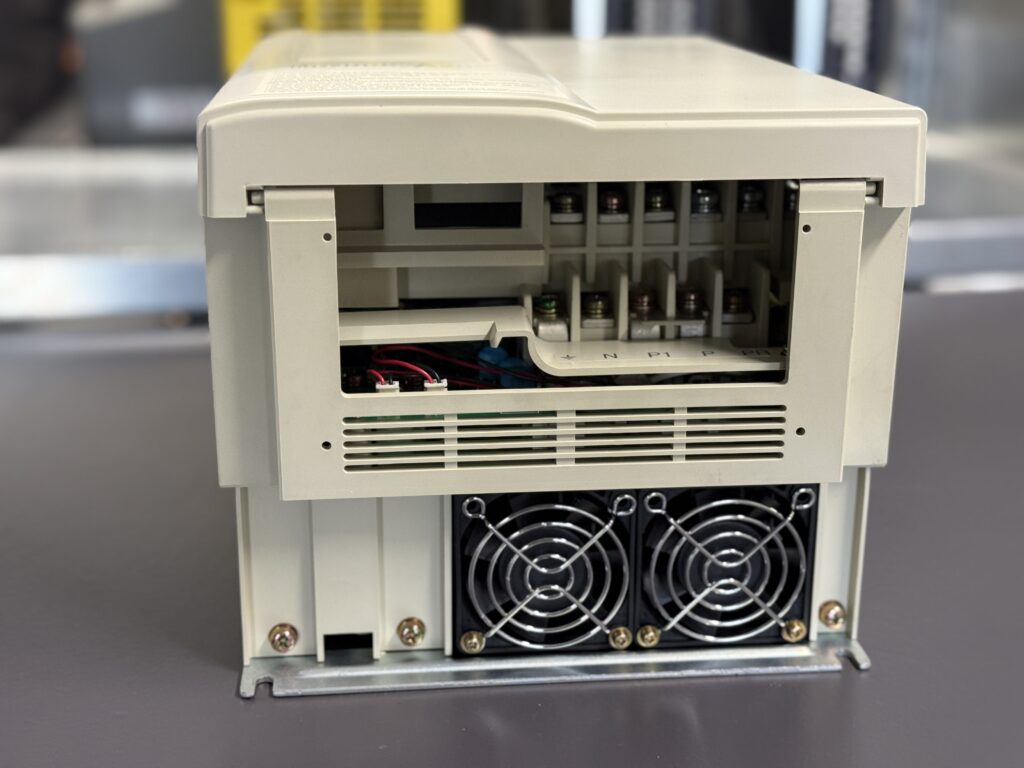

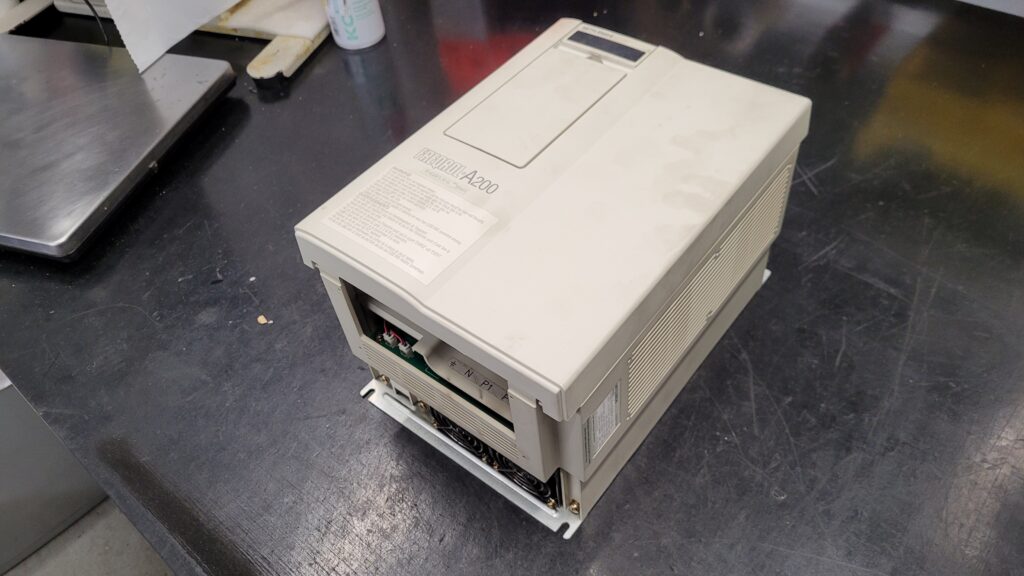

Nach Ausbau des Mitsubishi FR-A220E-5.5K-UL wurde der Inverter zunächst äußerlich geprüft. Der Zustand passte zu einem langjährig in einer CNC-Fräsmaschine eingesetzten Spindelumrichter:

Staubablagerungen im Kühlbereich, thermische Spuren an Leistungskomponenten und ein deutlich gealterter Zustand der internen Baugruppen. Gerade bei Spindelantrieben in Fräsmaschinen sind schnelle Beschleunigungs- und Bremsvorgänge kritisch, weil dabei hohe Ströme und Rückspeiseenergie entstehen.

Laut Mitsubishi Manual bedeutet E.OU3:

Der Fehler tritt laut Manual auf, wenn regenerative Energie vom Motor in den Inverter zurückfließt und die Zwischenkreisspannung dadurch zu stark ansteigt.

Tatsächliche Fehlerursache

Die Fehlerursache lag nicht in einem einfachen Bedienfehler, sondern in einer Kombination aus gealtertem Leistungsbereich und kritischem Bremsvorgang der Spindel.

Festgestellte Ursachen:

• Fehler E.OU3 wurde beim Abbremsen beziehungsweise beim Stillsetzen der Spindel ausgelöst
• der Zwischenkreis konnte die regenerative Energie nicht mehr stabil aufnehmen
• die Kondensatoren zeigten altersbedingte Belastung
• der Kühlweg war verschmutzt
• der Lüfter hatte nicht mehr die volle Förderleistung
• das Leistungsteil zeigte thermische Alterungsspuren
• der Brems- beziehungsweise Regenerationsbereich musste geprüft werden

Der Fehler passt exakt zur Mitsubishi-Fehlerbeschreibung aus Chapter 17: Overvoltage shut-off during deceleration or stop.

Reparaturmaßnahmen

Der Mitsubishi FR-A220E-5.5K-UL wurde vollständig zerlegt und technisch instandgesetzt.

Durchgeführt wurden:

• Reinigung des kompletten Gerätes
• Reinigung der Kühlkanäle und Kühlkörper
• Prüfung des Lüfters
• Austausch gealterter Elektrolytkondensatoren
• Prüfung des Zwischenkreises
• Prüfung der Leistungshalbleiter
• Prüfung der Gate-Ansteuerung
• Kontrolle der Lötstellen im Leistungsbereich
• Prüfung der Anschlussklemmen
• Prüfung des Brems- und Regenerationspfades
• Belastungstest mit simuliertem Spindelbetrieb

Besonders wichtig war der Test beim Verzögern der Spindel, weil der Fehler E.OU3 genau in diesem Betriebszustand entsteht.

Endprüfung und Rückversand

Nach der Reparatur wurde der Frequenzumrichter auf dem Prüfstand getestet. Dabei wurden Start, Hochlauf, Frequenzänderung, Lastwechsel und Verzögerung geprüft.

Der Inverter blieb während der Prüfung stabil. Der Fehler E.OU3 trat nicht erneut auf. Nach bestandener Endprüfung wurde das Gerät für den Rückversand vorbereitet, damit die Haas Fräsmaschine schnell wieder in die Produktion zurückkehren konnte.

Kundenfeedback

„Nach dem Wiedereinbau lief die Spindel wieder sauber hoch und stoppte ohne erneuten Spindle-Drive-Fehler. Für uns war entscheidend, dass die Maschine schnell wieder einsatzbereit war.“

Weitere Informationen wie Preis, Lieferzeit zum: Mitsubishi Inverter FR-A220E-5.5K-UL

Mehr Informationen zu unserer Mitsubishi-Reparaturkompetenz finden Sie hier: Mitsubishi Drive Reparatur bei Industrypart

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

Technische Daten

Einsatzbedingungen

Zusammenarbeit mit anderen Geräten

Im Maschinenverbund arbeitet der Mitsubishi FR-A220E-5.5K-UL typischerweise mit folgenden Komponenten:

• CNC-Steuerung der Haas Fräsmaschine
• Spindelmotor
• Schaltschrankversorgung
• Leistungsschütz
• Sicherungs- beziehungsweise Schutzorgane
• optionaler Bremswiderstand oder Brake Unit
• Bedien- beziehungsweise Parameter Unit
• analoge oder digitale Sollwertsignale

Funktionsbeschreibung

Der Mitsubishi FR-A220E-5.5K-UL regelt die Drehzahl des Spindelmotors über eine frequenzvariable Ausgangsspannung. In der CNC-Anwendung erhält der Inverter Start-, Stopp- und Frequenzvorgaben von der Maschine.

Beim Beschleunigen liefert der Inverter Energie an den Motor. Beim Abbremsen arbeitet der Motor generatorisch und speist Energie zurück in den Zwischenkreis. Wird diese Energie nicht ausreichend verarbeitet, steigt die Zwischenkreisspannung an. Genau dieser Zustand wird beim Fehler E.OU3 überwacht und führt zur Schutzabschaltung.

Alarm- und Fehlercodes nach Mitsubishi FR-A200E Manual Chapter 17

Zusatzinfo

Dieser Reparaturfall betrifft einen Mitsubishi FR-A220E-5.5K-UL Frequenzumrichter, auch gesucht als Mitsubishi FR-A200E Inverter, FREQROL A Inverter, Mitsubishi Spindle Drive, Mitsubishi CNC Drive, Haas Spindle Drive Fail, Mitsubishi E.OU3 Fehler, FR-A220E Reparatur, Industrial Inverter Repair, CNC Spindle Inverter Repair und Mitsubishi Frequenzumrichter Reparatur.

Typische Fehlerbilder bei diesen Geräten sind Spindel dreht nicht, Spindle Drive Fail, E.OU3 Overvoltage, Überstromfehler, Lüfterausfall, gealterte Kondensatoren, Zwischenkreisfehler und thermisch belastete Leistungsmodule.

Fazit

Der Fehler E.OU3 am Mitsubishi FR-A220E-5.5K-UL war ein klarer Hinweis auf eine Überspannungsabschaltung während Verzögerung oder Stillstand. In der Haas Fräsmaschine trat dieser Fehler beim Spindelbetrieb auf und führte zum kompletten Maschinenstillstand.

Durch die gezielte Prüfung von Zwischenkreis, Kondensatoren, Lüfter, Leistungsteil und Bremsverhalten konnte der Inverter instandgesetzt und erfolgreich getestet werden.
