Mehrere Yaskawa XtraDrive XD-02-MSD0 AC Servopacks kamen mit wiederkehrendem Alarm A.10 und teilweise A.D0 zu industrypart. Der Reparaturfall zeigt, weshalb Leistungselektronik, Kühlung und Positionsregelung gemeinsam betrachtet werden müssen. Eine Alarmanzeige grenzt die Untersuchung ein; sie ersetzt die Diagnose am Gerät und an der angeschlossenen Anlage nicht.

Technische Daten und eindeutige Gerätezuordnung

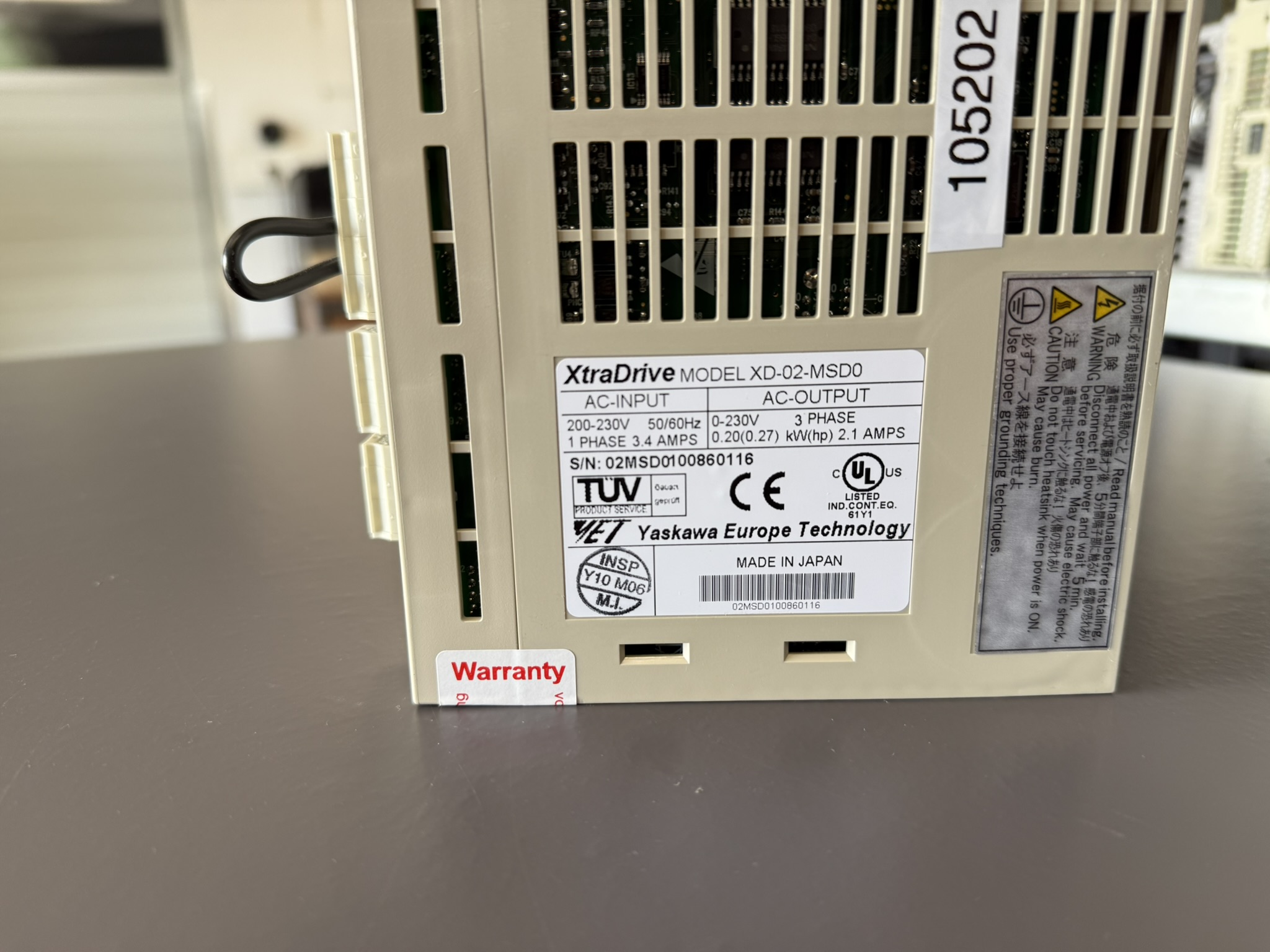

Die elektrischen Werte wurden vom fotografierten Typenschild übernommen. Die 0,20 kW sind eine Leistungsangabe des Geräts und keine gemessene Leistungsaufnahme im Test. Eingangs- und Ausgangsstrom beschreiben unterschiedliche Stromkreise. Die Front trägt V3.30 sowie an anderer Stelle V2.03; diese Kennzeichnungen dürfen nicht ohne Prüfung als identischer Firmwarestand behandelt werden. Die Fotos zeigen ein dokumentiertes Einzelgerät aus dem Fall, nicht die Seriennummern aller eingesandten Einheiten.

PROFIBUS-Ausführung, Motoren und Austauschbarkeit

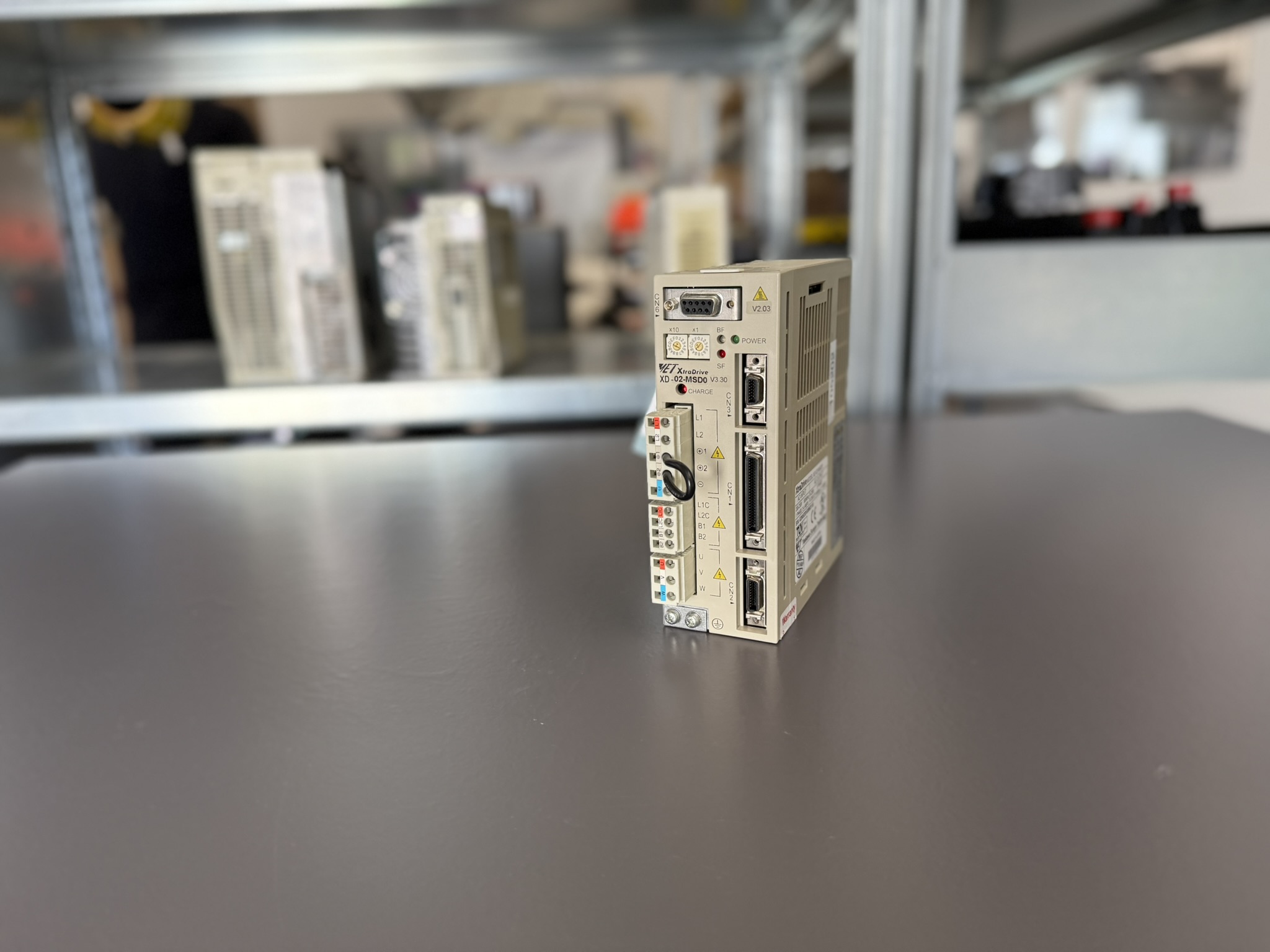

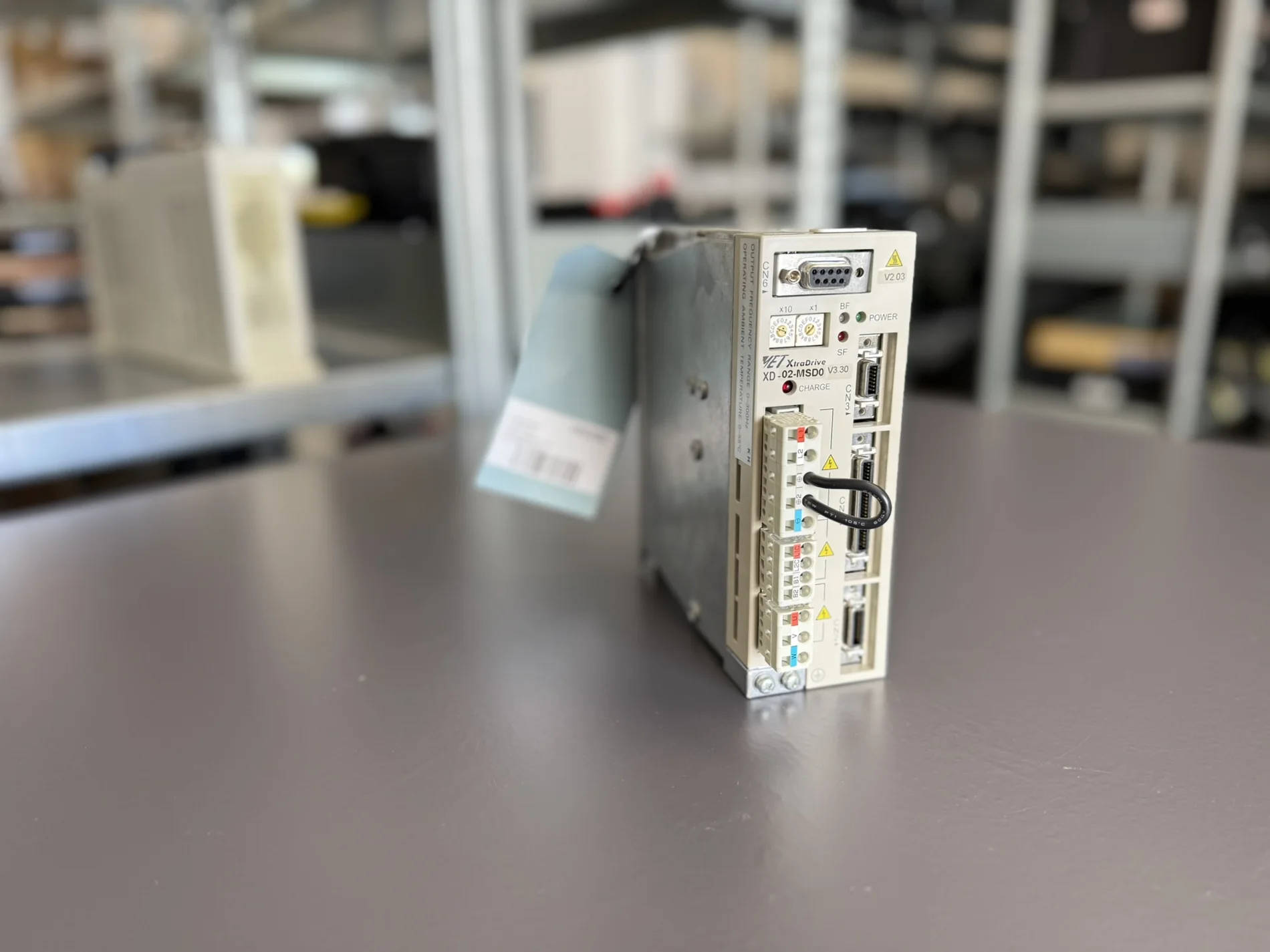

Die Herstellerübersicht ordnet XD-02-MSD0 der 200-W-Ausführung mit PROFIBUS zu. Als Kombinationen nennt sie unter anderem passende 200-W-Motoren der Reihen SGMAH und SGMPH. Daraus folgt keine Freigabe für beliebige Motoren dieser Familien: vollständiger Motortyp, Geber, Spannungsklasse und Parametrierung müssen zusammenpassen. Die Frontaufnahme zeigt den Busanschluss, Adresswahlschalter sowie BF- und SF-Anzeigen.

Für ein Austauschgerät reicht die Angabe „XD-02“ deshalb nicht aus. Vor dem Ausbau sollten vollständige Bestellbezeichnung, sichtbare Versionsstände, Motorzuordnung, Parametersatz und Buskonfiguration gesichert werden. Auch die Steuerung muss das Ersatzgerät mit der vorgesehenen Adresse und Konfiguration ansprechen können. Eine passende Mechanik und Steckverbindung allein belegen keine funktionale Kompatibilität.

Wie Leistungspfad und Rückführung zusammenarbeiten

Ein Servoverstärker verbindet die Energieversorgung des Motors mit einer geregelten Bewegung. Der Leistungspfad stellt den Motorstrom bereit. Die Rückführung meldet die tatsächliche Bewegung, während die Steuerung die gewünschte Bewegung vorgibt. Zwischen Soll- und Istposition darf vorübergehend eine Abweichung entstehen; ein wachsender oder anhaltender Fehler ist jedoch ein wichtiger Diagnosehinweis.

Damit können äußerlich ähnliche Stillstände unterschiedliche Ursachen haben. Ein elektrischer Fehler im Motorpfad verlangt eine andere Untersuchung als eine schwergängige Achse, ein gestörtes Rückführsignal oder eine unpassende Einstellung. Bei diesem Fall sind die gemeldeten Alarme daher getrennt zu bewerten, auch wenn sie an derselben Gerätefamilie auftreten.

Baugruppen und ihre diagnostische Bedeutung

Diese Übersicht beschreibt Funktionsbereiche. Interne Platinen-Bestellnummern wurden für die abgebildete Einheit nicht dokumentiert und werden deshalb nicht ergänzt.

Eingangsfehler, Untersuchung und Instandsetzung

Im ursprünglichen Werkstattbericht wurden starke Staubablagerungen im Kühlbereich, eine beeinträchtigte Belüftung und instabile Signalqualität beschrieben. Die Einheiten wurden geöffnet und von Staub sowie Ölresten gereinigt. Die Instandsetzung umfasste eine präventive Überholung und den dokumentierten Austausch ausgewählter alterungsanfälliger Bauteile. Welche Teile im Einzelgerät ersetzt wurden, gehört in dessen Reparaturprotokoll; daraus entsteht keine pauschale Tauschliste für jeden XD-02-MSD0.

Anschließend erfolgten Funktions- und Belastungsprüfungen mit besonderem Augenmerk auf Signalverarbeitung und Rückführung. Der bisherige Bericht dokumentiert die einsatzbereite Rückgabe der Geräte. Die hier eingebundenen Originalaufnahmen ergänzen diesen Werkstattbericht. Aus einem kurzen Videoclip allein lassen sich weder die gesamte Prüfdauer noch bestimmte Messwerte ableiten.

A.10 und A.D0 sinnvoll eingrenzen

Für die Diagnose ist der Zeitpunkt entscheidend: Tritt die Meldung beim Einschalten, bei der Freigabe, beim Beschleunigen oder erst nach längerem Betrieb auf? Diese Information hilft, elektrische Fehler, bewegungsabhängige Belastung und thermische Einflüsse voneinander abzugrenzen. Ein wiederholtes Rücksetzen ohne Ursachenprüfung liefert dagegen wenig zusätzliche Erkenntnis.

Bei A.10 sollte die Untersuchung den gesamten Leistungspfad berücksichtigen. Dazu gehören Motorleitung und Steckverbindungen ebenso wie Motor und Servoverstärker. Auffällige Kühlung ist ein zusätzlicher Befund, keine automatische Erklärung jedes Überstromereignisses. A.D0 sollte nicht pauschal als „Pulssteuerung defekt“ bezeichnet werden: Entscheidend ist die Abweichung zwischen angeforderter und tatsächlicher Position. Ein Vergleich von Bewegungsauftrag, Rückführung, mechanischer Belastung und Einstellungen schafft hier mehr Klarheit als ein vorschneller Teiletausch.

Die allgemeine Diagnose ersetzt keine gerätespezifische Reparaturprüfung. Arbeiten am Leistungsteil und elektrische Messungen gehören in qualifizierte Hände. Motor- oder Kabel-Isolationsprüfungen dürfen nicht ungeprüft über angeschlossene Verstärkerelektronik durchgeführt werden.

Auswahl relevanter XtraDrive-Alarme

A.10 und A.D0 sind die gemeldeten Fehler dieses Falls. Die weiteren Einträge dienen der Abgrenzung und sind keine zusätzlichen Schadensbefunde.

¹ Temperaturmeldungen unterscheiden sich nach Leistungsklasse. A.d0: Grenze Pn505. Quelle: XtraDrive 8U0108, Rev. C, Kapitel 9, Seiten 9-6, 9-21 und 9-26–9-28.

Vorbeugen und eine Reparaturanfrage vorbereiten

Freie Luftwege, saubere Kühlflächen und ein zur Umgebung passendes Wartungsintervall helfen, thermische Belastung zu begrenzen. Leitungen sollten vor Scheuern, Zug und Verschmutzung an Steckverbindungen geschützt sein. Ein Parameter-Backup zusammen mit Fotos der Geräte- und Motortypenschilder erleichtert spätere Arbeiten deutlich.

Für eine gezielte Anfrage benötigen wir die vollständige Typbezeichnung, den angezeigten Alarm, den Zeitpunkt seines Auftretens und eine kurze Beschreibung des Maschinenverhaltens. Hilfreich sind außerdem Angaben zu kürzlich vorgenommenen Änderungen an Motor, Verkabelung oder Parametern. So lässt sich die Untersuchung auf den tatsächlichen Fehler konzentrieren.

Quellen und Geltungsbereich

Yaskawa Eshed Technology: XtraDrive User Manual, 8U0108, Revision C, November 2003; Omron XtraDrive datasheet I18E, XD- / XD-E.

Gerätespezifische elektrische Daten: fotografiertes Typenschild. Fallbezogene Angaben: ursprünglicher industrypart-Werkstattbericht und Originalaufnahmen. Allgemeine Diagnosehinweise sind von den tatsächlich dokumentierten Arbeiten zu unterscheiden. Für Anschluss, Parametrierung und Wiederinbetriebnahme gilt die zur konkreten Ausführung passende Dokumentation.

Video aus Werkstatt und Prüfstand

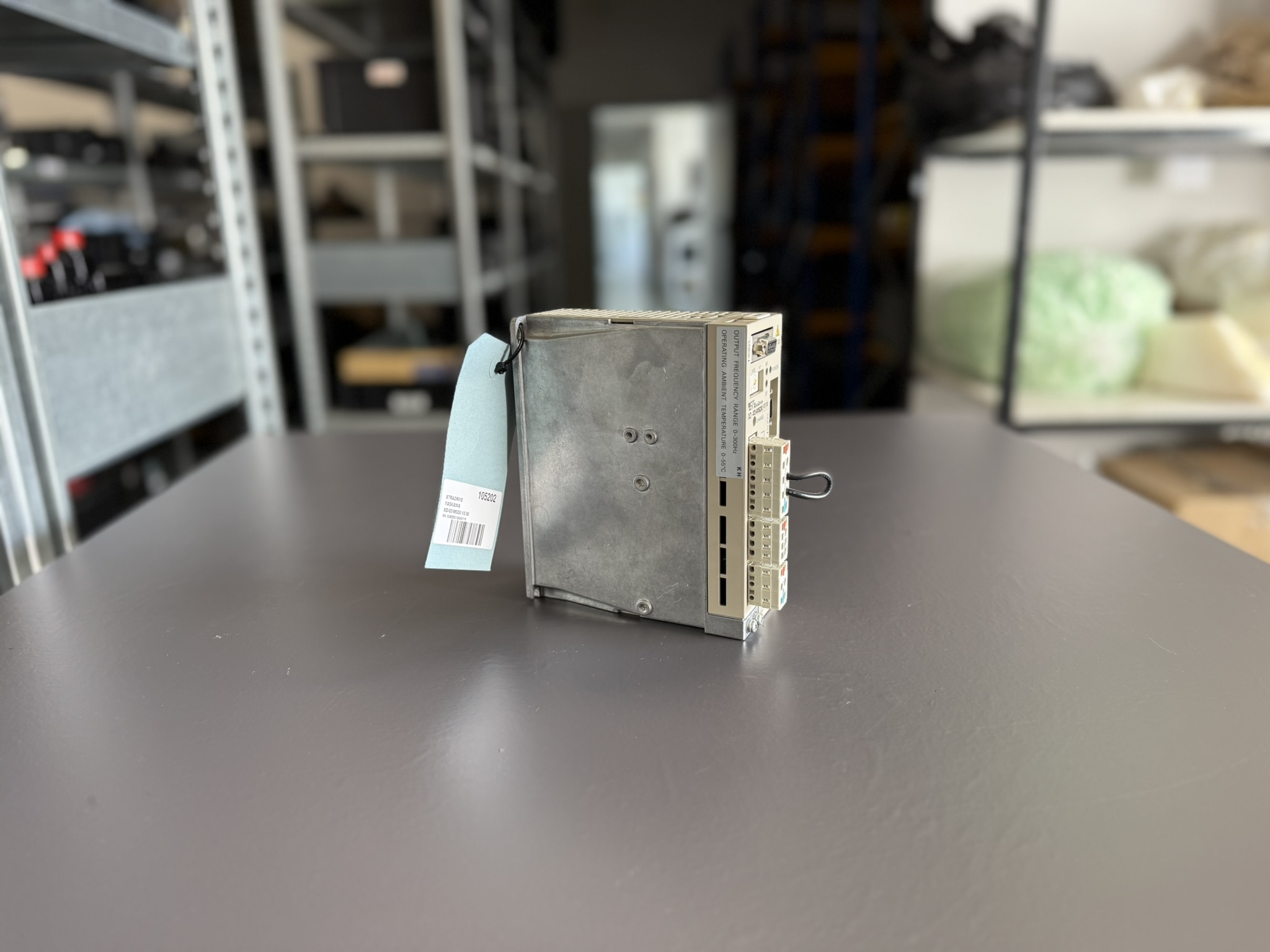

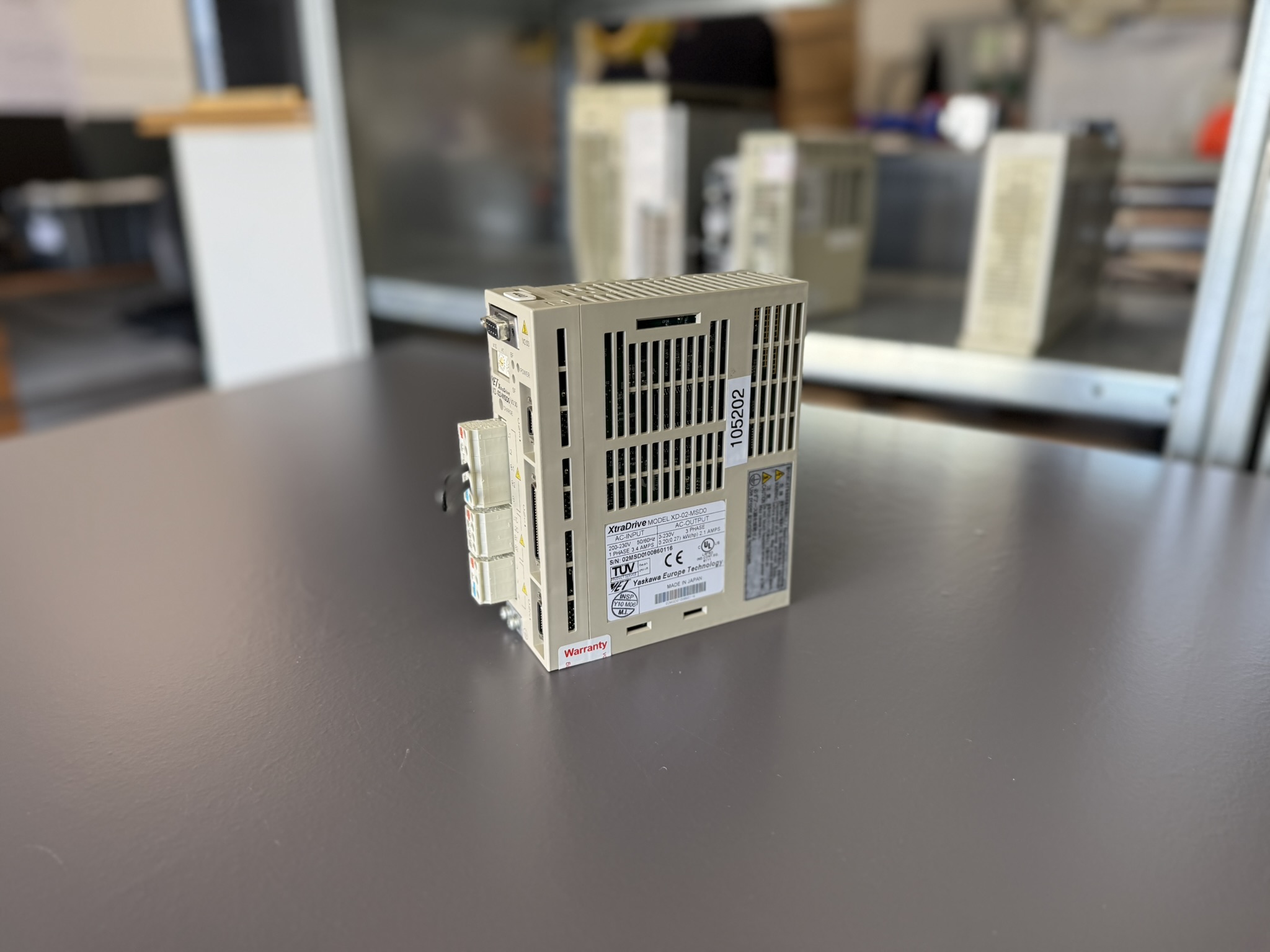

Gerätebilder und Typenschild
