Ein Yaskawa AC-Spindelmotor UAASKD-08HHB11 wurde mit mehreren Auffälligkeiten bei industrypart eingeliefert: laute Laufgeräusche, ungenaue Positionierung und Vibrationen bei niedrigen Drehzahlen. Die Untersuchung ergab beschädigte Motorlager, einen defekten Encoder und einen ausgefallenen hinteren Lüfter. Die Reparatur umfasste deshalb die mechanische Lagerung, die Rückführung und die Kühlung. Nach der Instandsetzung wurde der Motor gereinigt, neu lackiert, justiert und am Yaskawa CIMR-M5A2022 getestet.

Geräteidentifikation und technische Daten

Die Leistungswerte beziehen sich auf unterschiedliche Betriebsarten. 7,5 kW für 30 Minuten sind nicht mit 7,5 kW Dauerleistung gleichzusetzen; das Schild nennt für Dauerbetrieb 5,5 kW. Ebenso sind die beiden Stromangaben im Zusammenhang mit den Betriebsarten zu lesen. Die Angabe „MAX. 230 V“ ist eine Motorangabe und keine Aufforderung zum direkten Netzanschluss.

Die Drehzahlzeile ist hier bewusst als „500 / 8000 r/min“ wiedergegeben. Daraus wird keine vollständige Drehmomentkennlinie abgeleitet. Angaben anderer UAASK-Varianten, etwa zu Grunddrehzahl, Masse oder Geberauflösung, werden nicht auf das Suffix 08HHB11 übertragen. Auch die auf dem Schild lesbare Kennzeichnung JP44 bleibt wörtlich erhalten. Die vollständige Typenbezeichnung und die konkrete Maschinenausführung sind bei Ersatz und Parametrierung entscheidend.

Einsatz, Regelung und Zusammenspiel mit dem Drive

Der Spindelmotor wandelt die vom Antrieb bereitgestellte elektrische Leistung in die Drehbewegung der Welle um. Der Drive steuert die Motorströme; die Rückführung liefert Informationen über die tatsächliche Bewegung. Für gleichmäßigen Lauf und reproduzierbare Positionierung müssen mechanischer Zustand, Rückmeldesignal und Regelung zusammenpassen. Eine schlechte Positionierung kann daher nicht allein anhand des Geräuschs einem bestimmten Bauteil zugeordnet werden.

Im vorliegenden Fall ist der CIMR-M5A2022 als Prüfstandantrieb dokumentiert. Das ist keine pauschale Freigabe für den Austausch beliebiger Motoren an diesem Drive. Vor einer Kombination sind unter anderem Motorparameter, Stromgrenzen, Rückführung, Anschlussbelegung und die Anforderungen der Maschinensteuerung abzugleichen. Auch ein äußerlich passender Encoder ist ohne passende elektrische und mechanische Ausführung kein gleichwertiger Ersatz.

Baugruppen und ihre Bedeutung für die Diagnose

Kundenmeldung und Werkstattbefund

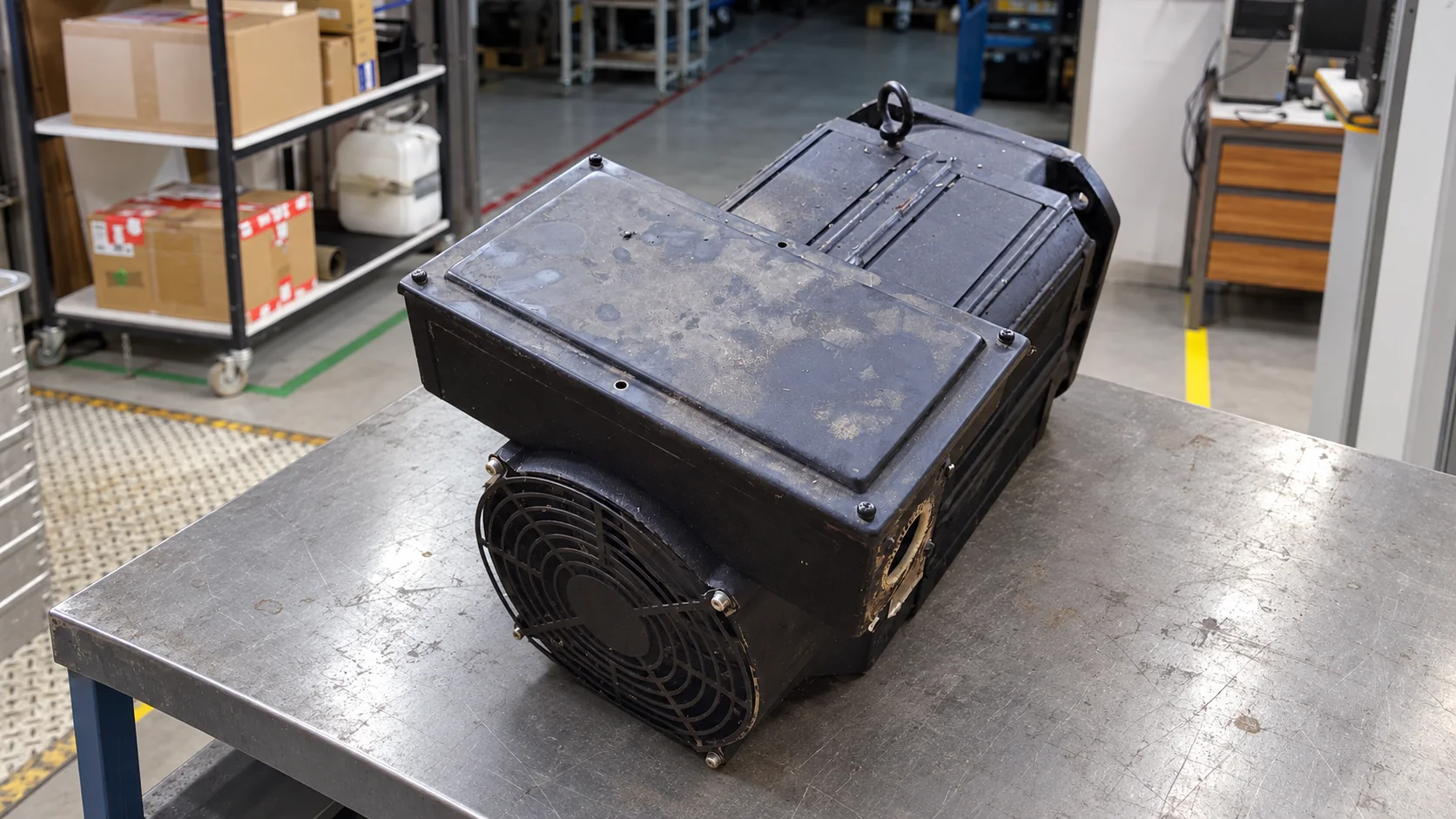

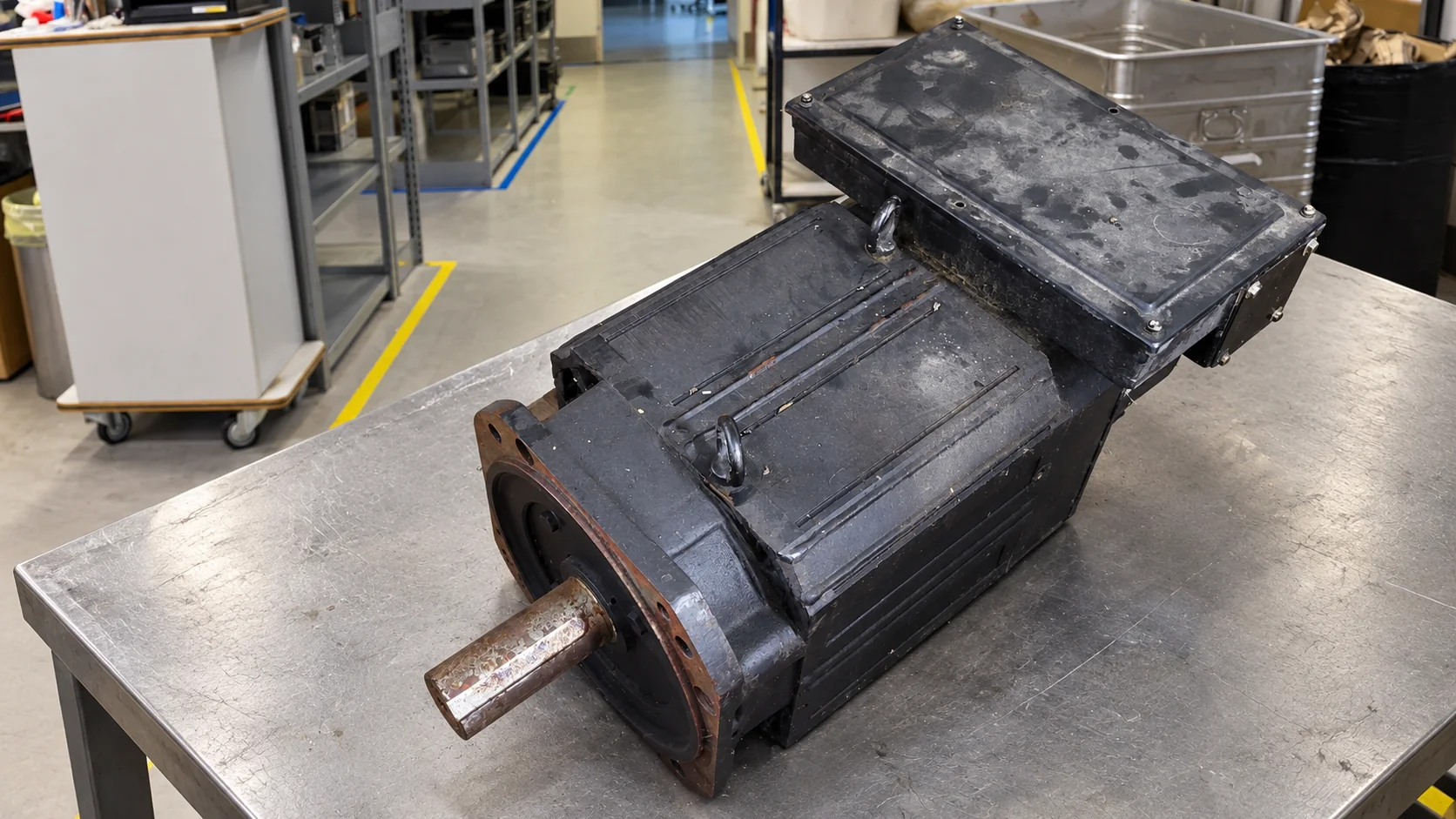

Der Motor war einerseits laut, andererseits positionierte er schlecht. Zusätzlich traten bei niedrigen Drehzahlen Vibrationen auf. Die Werkstatt stellte Schäden an den Motorlagern fest. Der Encoder war ebenfalls defekt und musste ersetzt werden. Am hinteren Motorende funktionierte der Lüfter überhaupt nicht mehr. Die Verschmutzung war so stark, dass sie das Drehen verhinderte; zusätzlich waren seine Kugellager beschädigt.

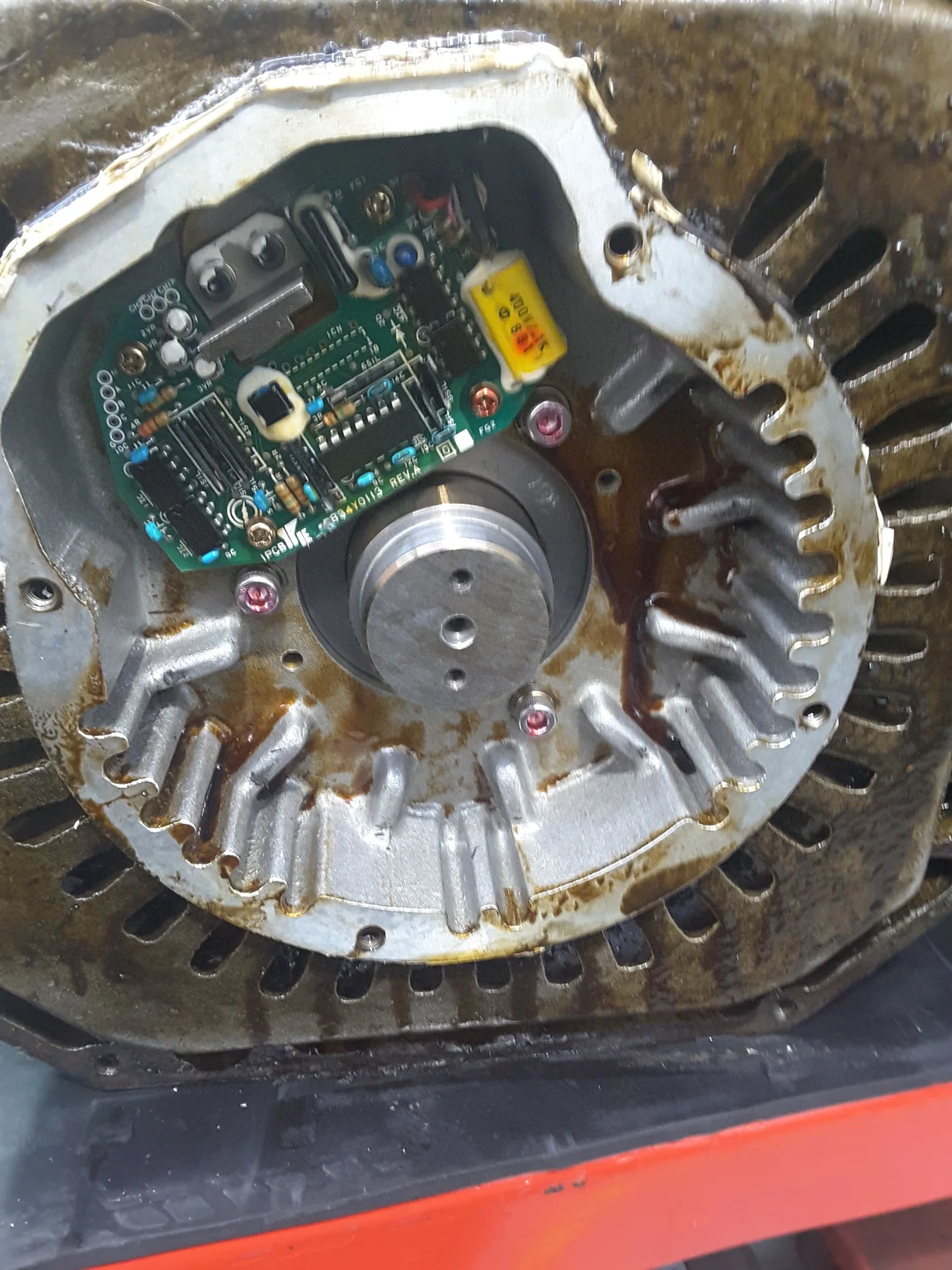

Die sichtbaren Ablagerungen im Encoderraum dokumentieren den Reinigungsbedarf. Das Foto allein belegt weder die genaue chemische Zusammensetzung noch den Eintrittsweg der Verunreinigung. Deshalb wird daraus keine bestimmte Kühlmittel- oder Ölleckage als gesicherte Schadensursache abgeleitet. Ein konkreter Alarmcode wurde zu diesem Fall nicht genannt.

Warum Geräusch, Vibration und Positionierfehler getrennt geprüft werden

Beschädigte Wälzlager können Laufgeräusche und zusätzliche mechanische Anregungen verursachen. Ein defektes Rückmeldesystem kann dagegen die Information verfälschen oder unterbrechen, auf die sich die Regelung stützt. Besonders bei langsamem Lauf können ungleichmäßige Bewegung und Nachregelvorgänge deutlich auffallen. Im konkreten Fall waren sowohl die Lager als auch der Encoder reparaturbedürftig; eine genaue prozentuale Zuordnung der Vibration zu einem einzelnen Defekt ist nicht dokumentiert.

Für die fachgerechte Fehlereingrenzung sind allgemein auch Kupplung, Riemen, Spindelmechanik, Motorleitung, Steckverbindungen und Schirmung zu berücksichtigen. Ein Vergleich verschiedener Drehzahlen und Betriebszustände hilft, ein rein mechanisches Geräusch von einer regelungsabhängigen Schwingung abzugrenzen. Diese Prüfansätze sind technische Orientierung und keine Behauptung, dass sämtliche genannten Prüfungen in diesem Auftrag ausgeführt wurden. Regelparameter sollten nicht dazu dienen, einen beschädigten Lager- oder Geberzustand zu verdecken.

Kühlung und blockierter Lüfter

Ein stillstehender Fremdlüfter reduziert die Wärmeabfuhr auch dann, wenn der Motor selbst noch läuft. Gerade bei niedriger Motordrehzahl ist eine unabhängige Lüftung technisch bedeutsam. Schmutz kann Luftwege zusetzen und zugleich das Lüfterrad mechanisch blockieren. Wenn zusätzlich die Lüfterlager defekt sind, beseitigt Reinigung allein den gesamten Fehler nicht. In diesem Fall wurde der vorhandene Lüfter durch Reinigung und Ersatz seiner beschädigten Lager instand gesetzt.

Alarmreferenz zum Testantrieb, keine gemeldeten Fallalarme

Der Motor besitzt keine eigene numerische Alarmanzeige. Die folgende Auswahl gehört zum VS-626M5-Antriebssystem und dient der Einordnung möglicher Meldungen am Testantrieb. Sie beschreibt keine im vorliegenden Auftrag aufgetretenen Alarme. Quelle: Yaskawa SIE-S626-7.5B, Tabelle 12.2, Seiten 12-5 bis 12-7.

AL-48 betrifft den Lüfter im Umrichter, nicht den hier reparierten Motorlüfter. Die Orientierungsalarme AL-60 bis AL-64 hängen von der vorhandenen Orientierungsausstattung ab. Eine Alarmanzeige grenzt eine Fehlergruppe ein; sie ersetzt nicht die Prüfung von Geber, Leitungen, Mechanik und Parametrierung. Maßgeblich bleiben Handbuch und Ausführung des tatsächlich eingesetzten Antriebs.

Durchgeführte Reparatur und Test

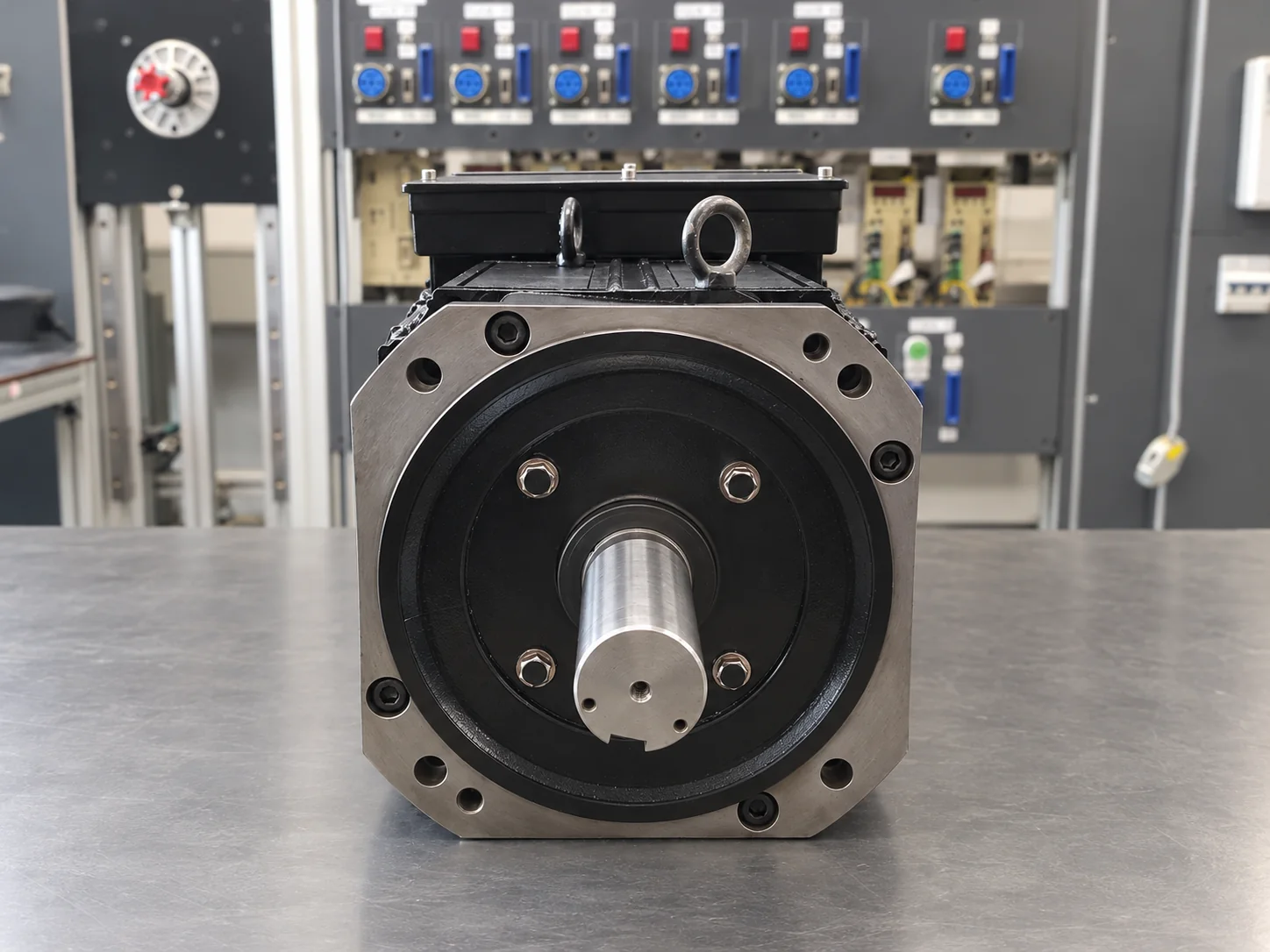

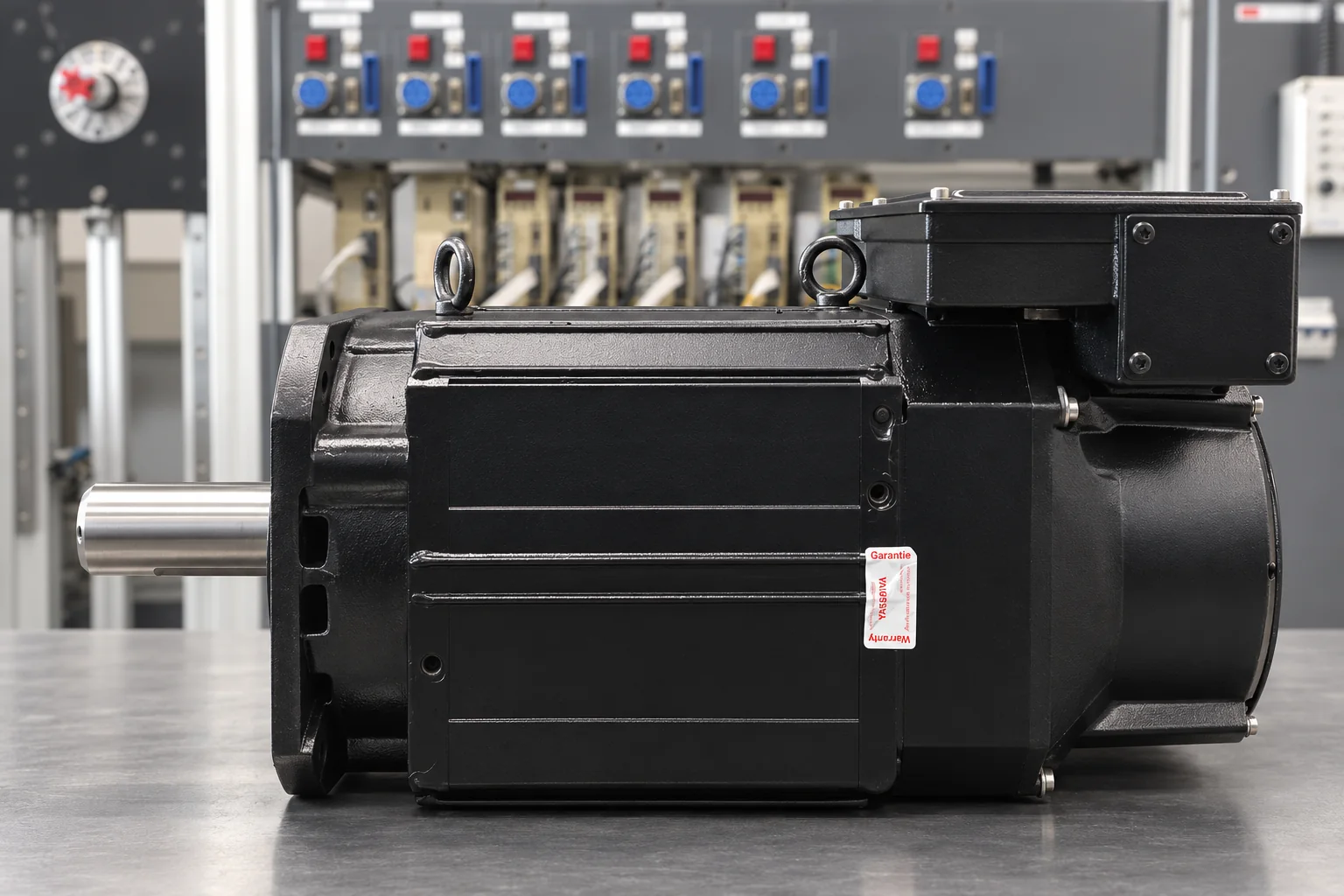

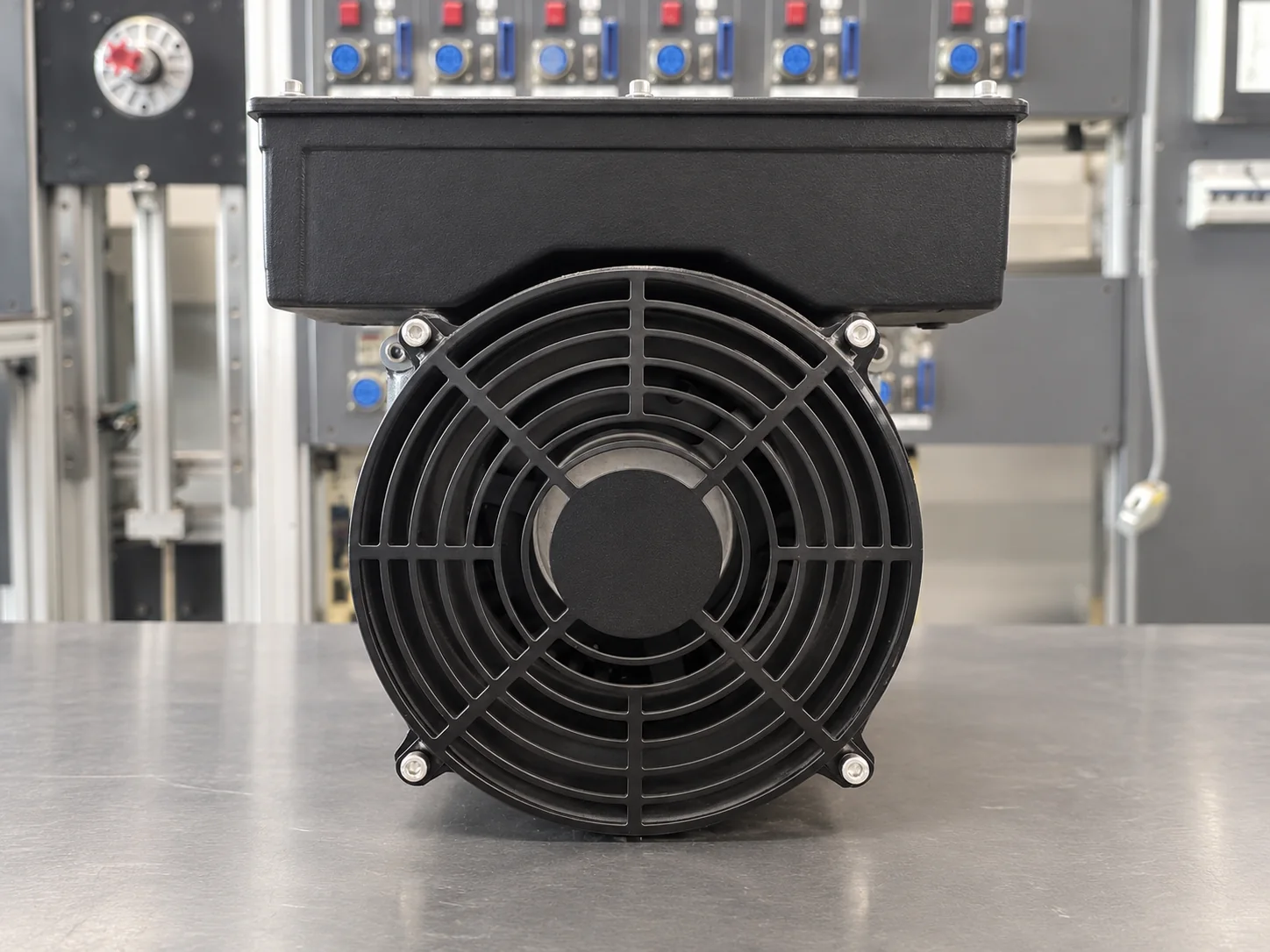

Die beschädigten Motorlager wurden erneuert. Der defekte Encoder wurde ersetzt; dokumentiert ist der Typ Yaskawa UTMSI-10AABAAC. Der hintere Lüfter erhielt neue Lager und wurde von den blockierenden Ablagerungen befreit. Die betroffenen Teile wurden gründlich gereinigt, der Motor neu lackiert und die erforderliche Justage durchgeführt. Damit wurden die festgestellten mechanischen, rückführungsbezogenen und kühlungstechnischen Mängel gemeinsam bearbeitet.

Anschließend erfolgte der Test am Yaskawa CIMR-M5A2022. Die beigefügte Originalaufnahme dokumentiert den Prüflauf. Konkrete Messwerte zur Positioniergenauigkeit, ein bestimmter Lastzyklus oder ein Dauertest sind nicht angegeben. Auch ein späterer Produktionsbetrieb beim Kunden wird hier nicht behauptet. Der dokumentierte Umfang ist eine instand gesetzte und am genannten Drive geprüfte Motoreinheit.

Was Betreiber vorbeugend beachten können

Lüfterfunktion, Luftwege und beginnende Geräuschänderungen sollten in die regelmäßige Wartung aufgenommen werden. Besonders ein zunehmend lauter Lüfter oder ein schwergängiges Lüfterrad verdient Aufmerksamkeit, bevor die Kühlung ausfällt. Ablagerungen sollten mit einem geeigneten Verfahren entfernt werden, ohne sie in Lager oder Rückführung zu treiben. Reinigungs- und Prüfmaßnahmen gehören in die Hände qualifizierter Fachkräfte und erfolgen am gesicherten, spannungsfreien System.

Bei wiederkehrender Verschmutzung ist der Eintrittsweg an der Maschine zu untersuchen. Kabeldurchführungen, Gehäuseanschlüsse und die Umgebung der Rückführung sind dabei ebenso relevant wie das äußere Erscheinungsbild. Für eine Reparaturanfrage helfen ein Typenschildfoto, Angaben zu Drehzahl und Temperatur beim Auftreten, vorhandene Alarmmeldungen sowie die Information, ob das Verhalten auch ohne angeschlossene Maschinenmechanik auftritt.

Quellen und Geltungsbereich

Fallbefunde und Reparaturumfang: bereitgestellte Werkstattangaben, Originalfotos und Testvideo. Gerätedaten: Typenschild des UAASKD-08HHB11. Allgemeine Alarmzuordnung: Yaskawa VARISPEED-626M5/656MR5 User’s Manual, SIE-S626-7.5B, Kapitel 12. Die Dokumentation des Drive-Systems ersetzt keine spezifische Kennlinie oder Anschlussfreigabe für diese Motorausführung.
