Yaskawa SGMGH-13DCA-YG15: Flüssigkeitseintritt, Isolationsfehler und Encoderkorrosion

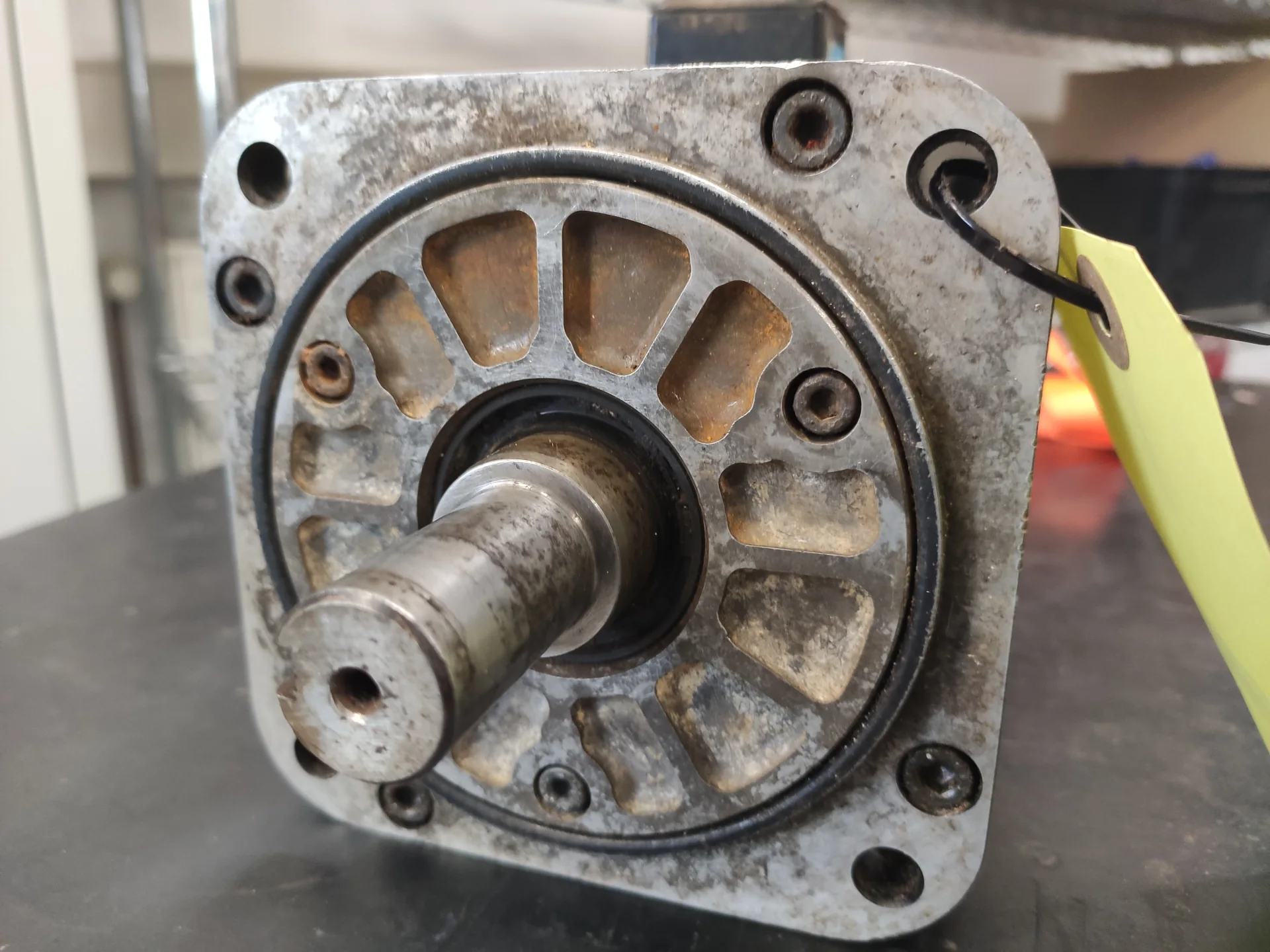

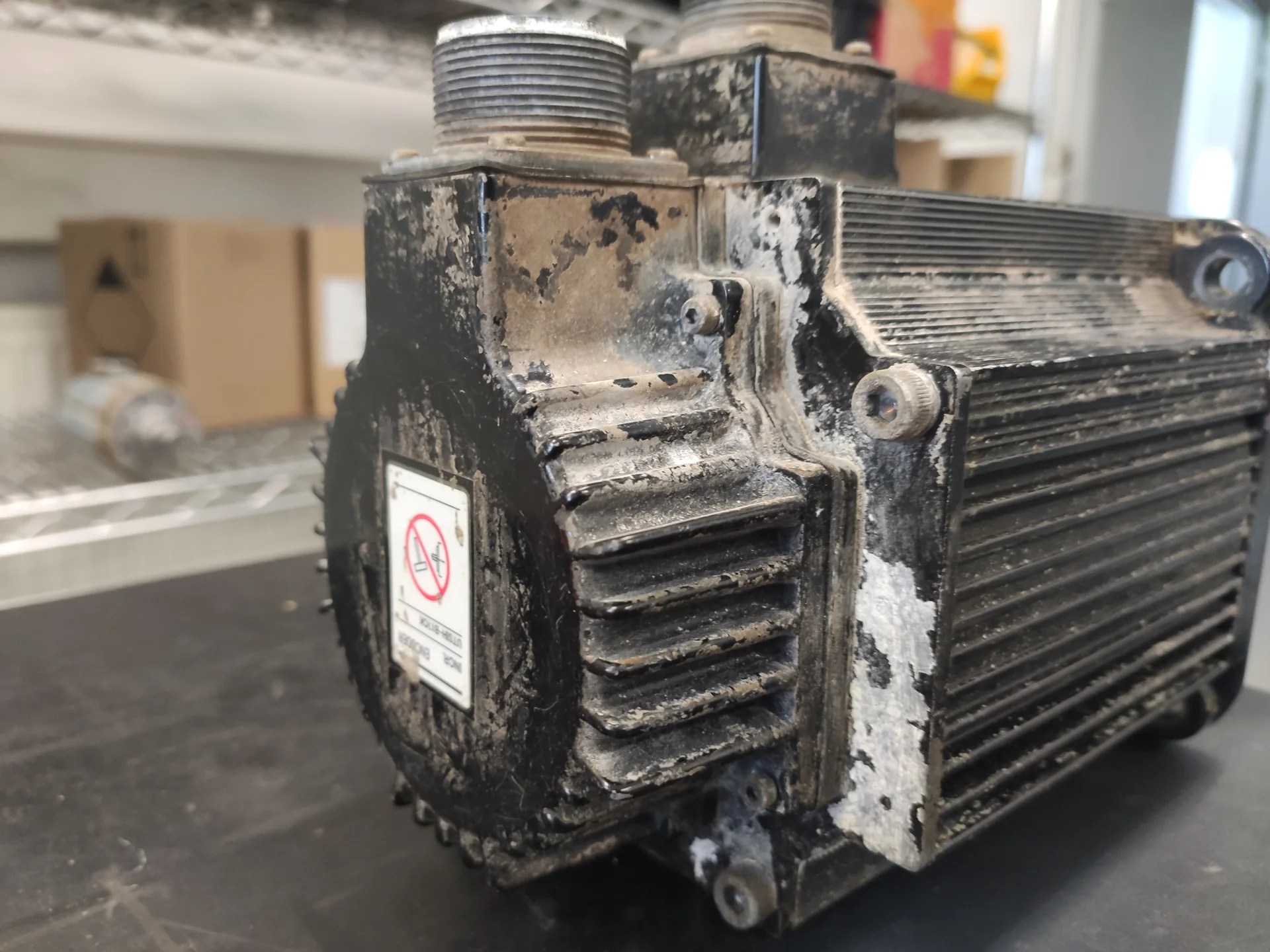

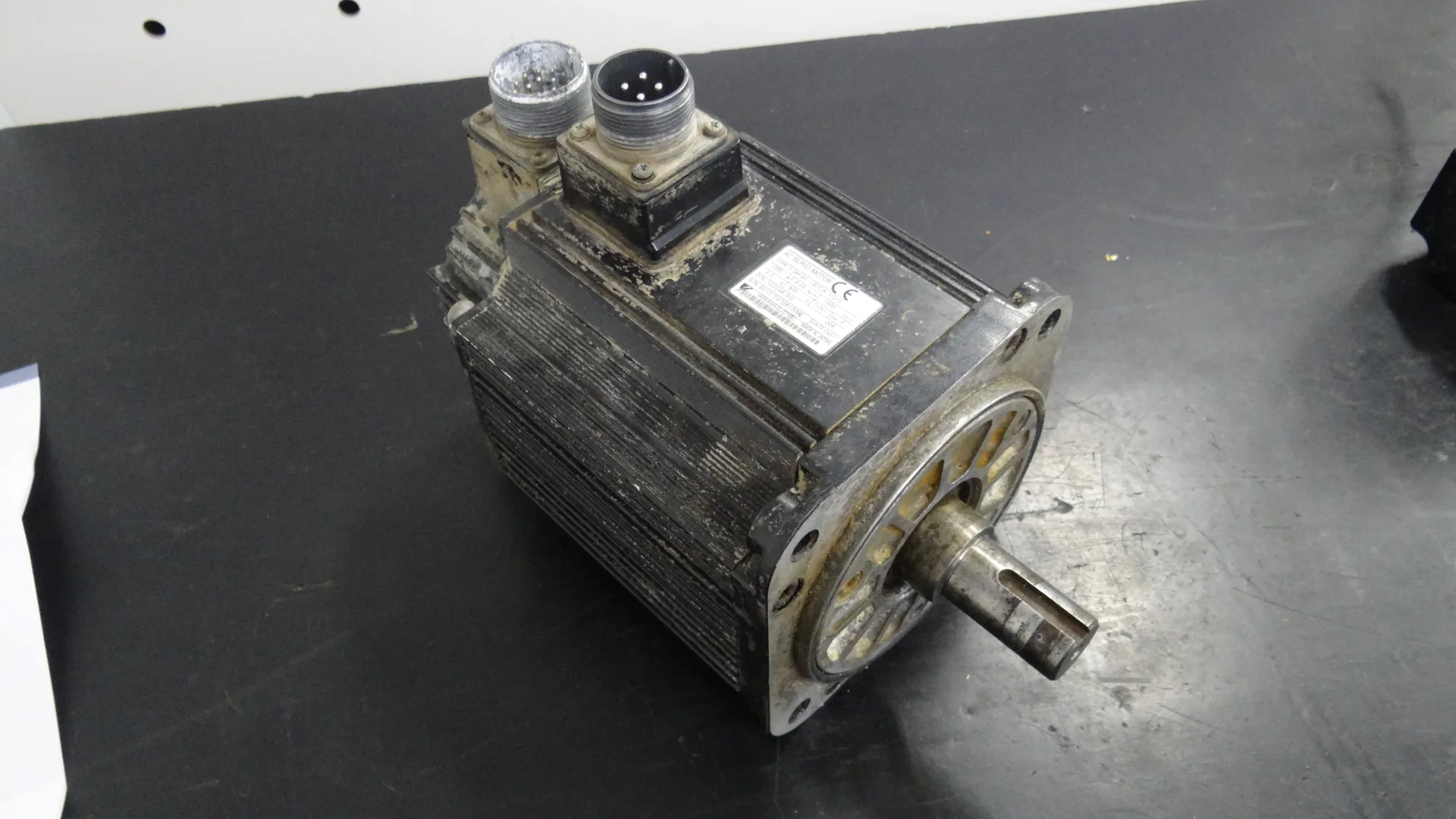

Dieser Yaskawa AC-Servomotor kam mit schlechten Isolationswerten zu industrypart. Der Kunde berichtete zusätzlich von wiederholten Maschinencrashs. Bei unserer Untersuchung fanden wir Flüssigkeitseintritt durch defekte Dichtungen, extrem schlechte Isolationswerte und einen durch Korrosion beeinträchtigten Encoder. Wir überholten den Motor vollständig und führten anschließend Prüfung und Justierung durch.

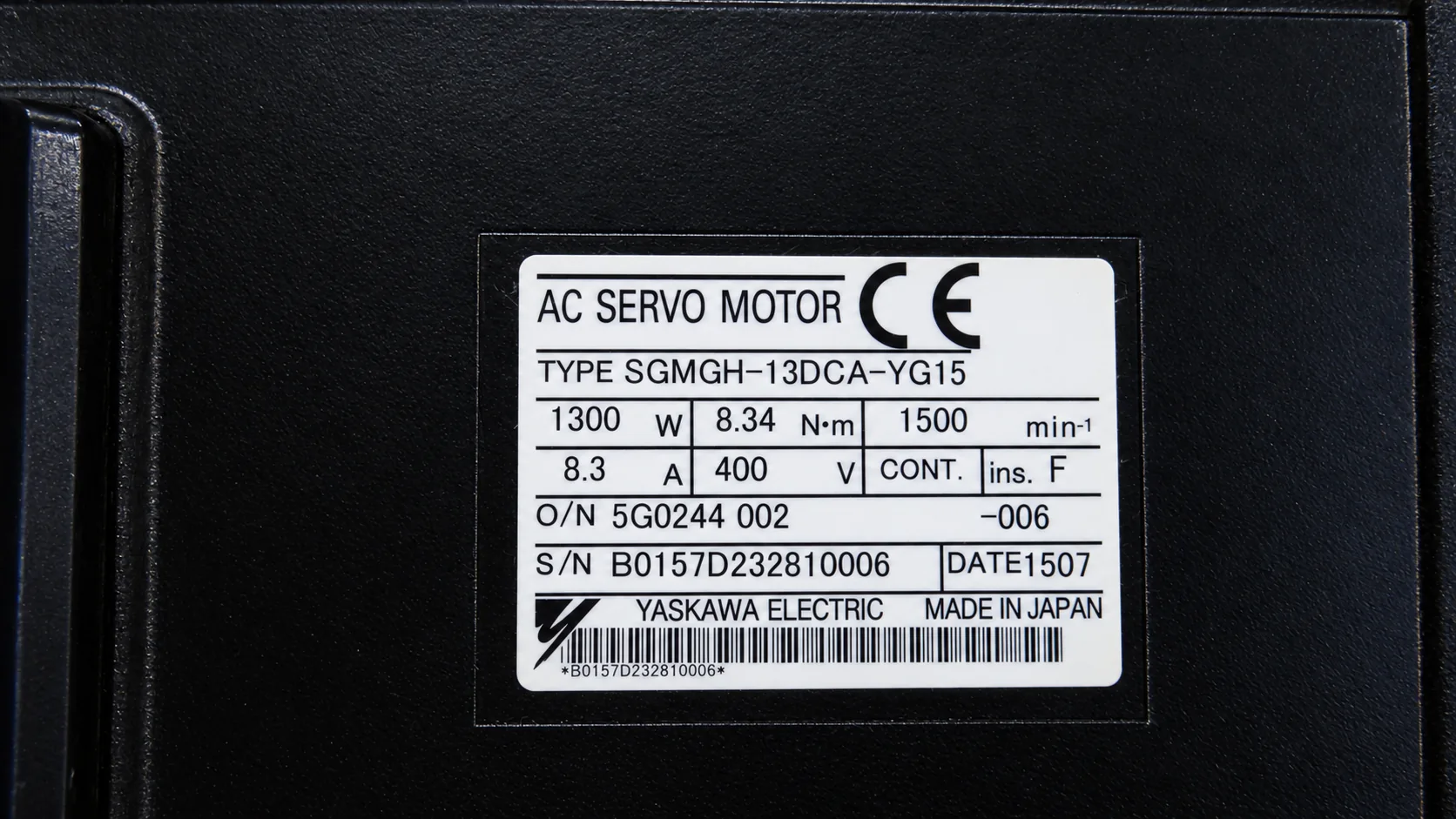

Identifikation und technische Daten vom Typenschild

Die Nennwerte beschreiben den auf dem Schild ausgewiesenen Betriebspunkt. 1.500 min⁻¹ ist hier keine Freigabe für eine maximale Drehzahl. Die Isolationsklasse F ist eine thermische Klassifizierung und kein Messergebnis des aktuellen Isolationszustands. Die Bezeichnung des neu eingebauten Encoders ist in den vorliegenden Reparaturangaben nicht spezifiziert.

Aufgabe im Antriebssystem und Grenzen der Austauschbarkeit

Der Motor setzt die vom Servoverstärker geregelte elektrische Leistung in Drehmoment an der Welle um. Der Encoder liefert die Bewegungsrückmeldung, aus der das Antriebssystem Position und Drehzahl verarbeitet. Die übergeordnete Steuerung gibt die gewünschte Bewegung vor. Leistungsanschluss und Rückführungsanschluss erfüllen damit unterschiedliche Aufgaben, können bei Feuchtigkeit aber gleichzeitig betroffen sein.

Die vollständige Ausführung SGMGH-13DCA-YG15 muss bei Ersatz und Reparatur berücksichtigt werden. Gleiche Leistung oder ein ähnlicher Stecker genügen nicht als Kompatibilitätsnachweis. Wellen- und Flanschmaße, Steckbelegung, Encoderschnittstelle, Motordaten und die Freigaben des Maschinenherstellers müssen zusammenpassen. Eine konkrete Maschine und der eingesetzte Servoverstärker sind für diesen Fall nicht dokumentiert. Deshalb wird hier keine bestimmte Drive-Kombination zugesichert.

Kundenmeldung und Werkstattbefund getrennt betrachtet

Warum Flüssigkeit mehrere Fehler gleichzeitig verursachen kann

Feuchtigkeit und leitfähige Rückstände können unerwünschte Strompfade zwischen elektrischen Leitern und dem Gehäuse begünstigen. Der Isolationswiderstand sinkt. Ein solcher Befund sagt zunächst etwas über die elektrische Trennung aus. Er erklärt nicht allein, ob der Schaden in der Wicklung, am Anschluss oder in einer angeschlossenen Leitung liegt. Für eine belastbare Eingrenzung müssen diese Bereiche getrennt betrachtet werden.

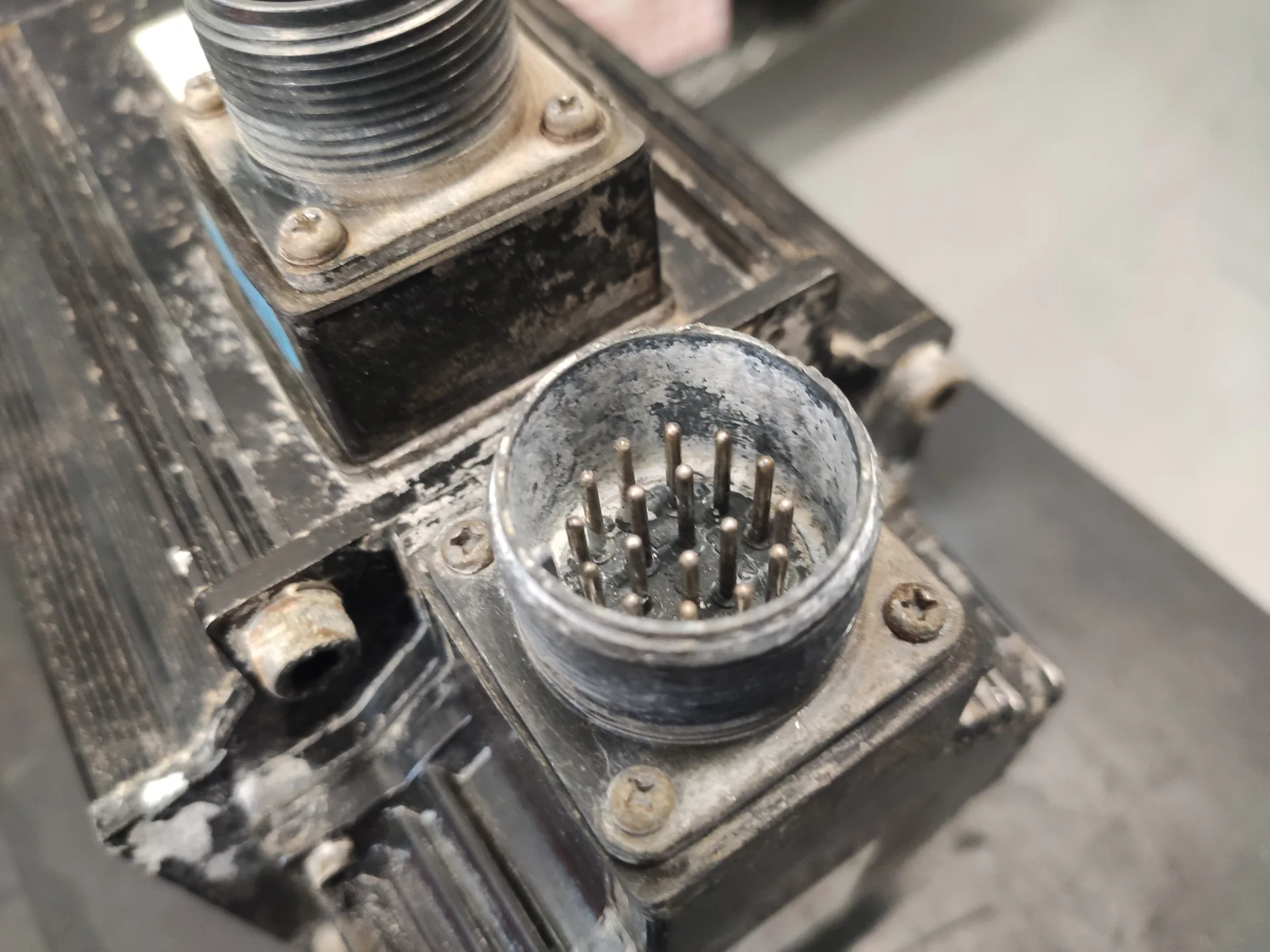

An der Rückführung können korrodierte Kontakte oder Schäden am Encoder die Bewegungsinformation verfälschen oder unterbrechen. Die Regelung vergleicht Soll- und Istbewegung. Wird die Istbewegung unzuverlässig erfasst, ist eine verlässliche Positionsregelung beeinträchtigt. Das passt zum festgestellten Encoderbefund. Es beweist jedoch nicht die genaue Ursache jedes vom Kunden gemeldeten Crashs. Dazu wären unter anderem Maschinenprotokolle, Sollwerte, Rückführungsdaten und die Prüfung der übrigen Achsmechanik erforderlich.

Baugruppen und ausgeführte Arbeiten

Eine Neuwicklung, ein Bremsentausch oder konkrete Prüfbelastungen sind nicht Teil der dokumentierten Angaben und werden hier nicht behauptet. Neue Dichtungen beseitigen den festgestellten Verschleiß am Motor. Zusätzlich muss die Einbausituation so geprüft werden, dass Flüssigkeit nicht erneut dauerhaft auf kritische Stellen einwirkt.

Diagnosehinweise für die Instandhaltung

Für die Fehlersuche ist die Trennung von Leistungskreis, Rückführung und Mechanik entscheidend. Ein Isolationsfehler und ein Zählfehler erfordern unterschiedliche Untersuchungen. Eine Elektrofachkraft sollte Motor und Kabel getrennt nach der gerätespezifischen Prüfvorgabe bewerten. Eine Isolationsprüfung darf nicht unkontrolliert durch angeschlossene Encoder- oder Verstärkerelektronik erfolgen. Prüfbedingungen und Ergebnisse sollten dokumentiert werden, damit spätere Vergleiche aussagekräftig bleiben.

Bei Rückführungsproblemen gehören Stecker, Gegenstecker, Kabelzustand, Versorgung und die tatsächliche Signalübertragung zur Abgrenzung. Nach gemeldeten Maschinencrashs sind außerdem mechanische Schäden, Kupplung, Referenzierung und die maschinenseitige Wiederinbetriebnahme zu berücksichtigen. Ein reparierter Motor ersetzt diese Anlagenprüfung nicht. Diese Hinweise beschreiben allgemeine Prüfansätze und keine zusätzlichen, in diesem Fall behaupteten Werkstattarbeiten.

Alarmreferenz: Auswahl für Sigma-II-SGDH-Verstärker

Es wurde kein konkreter Alarmcode genannt. Die folgende quellengeprüfte Auswahl gilt nur für den SGDH-Geltungsbereich der unten genannten Sigma-II-Unterlage. Sie ist keine Liste tatsächlich aufgetretener Alarme und keine Freigabe für einen unbekannten oder maschinenspezifischen Drive. Encoderabhängige Anzeigen setzen die passende Rückführung voraus. Vor Anwendung müssen Verstärkertyp, Softwarestand und das zugehörige Maschinenhandbuch geprüft werden.

Diagnostisch sind Überstrom, Positionsabweichung und Rückführungsfehler unterschiedliche Hinweise. Ein Code bezeichnet eine überwachte Abweichung, nicht automatisch das zu tauschende Bauteil. Ohne den tatsächlichen Fehlerspeicher lässt sich keiner dieser Codes dem vorliegenden Motor zuordnen.

Prüfung, Justierung und vorbeugende Maßnahmen

Nach dem Austausch von Kugellagern, Dichtungen, Steckern und Encoder sowie der Reinigung und Lackierung wurde der Motor getestet und justiert. Die Originalaufnahme zeigt den anschließenden Prüflauf. Sie dokumentiert einen Ausschnitt des Betriebs, aber keine bezifferten Isolationswerte und keinen definierten Last- oder Dauertest.

Kontrollieren Sie Dichtstellen, Steckverbindungen und Leitungsführung regelmäßig auf Feuchtigkeit, Ablagerungen, Beschädigungen und Zugbelastung. Achten Sie auf den tatsächlichen Flüssigkeitsweg: Ein neuer Dichtring hilft nur begrenzt, wenn die Umgebung weiterhin die Steckbereiche überflutet. Die Herstellerunterlage empfiehlt Schutz gegen Öl- und Wassernebel sowie eine geeignete Abdichtung am Wellenaustritt. Reinigungsverfahren und Einbaulage sind mit den Vorgaben der Maschine abzugleichen.

Quellen und Geltungsbereich

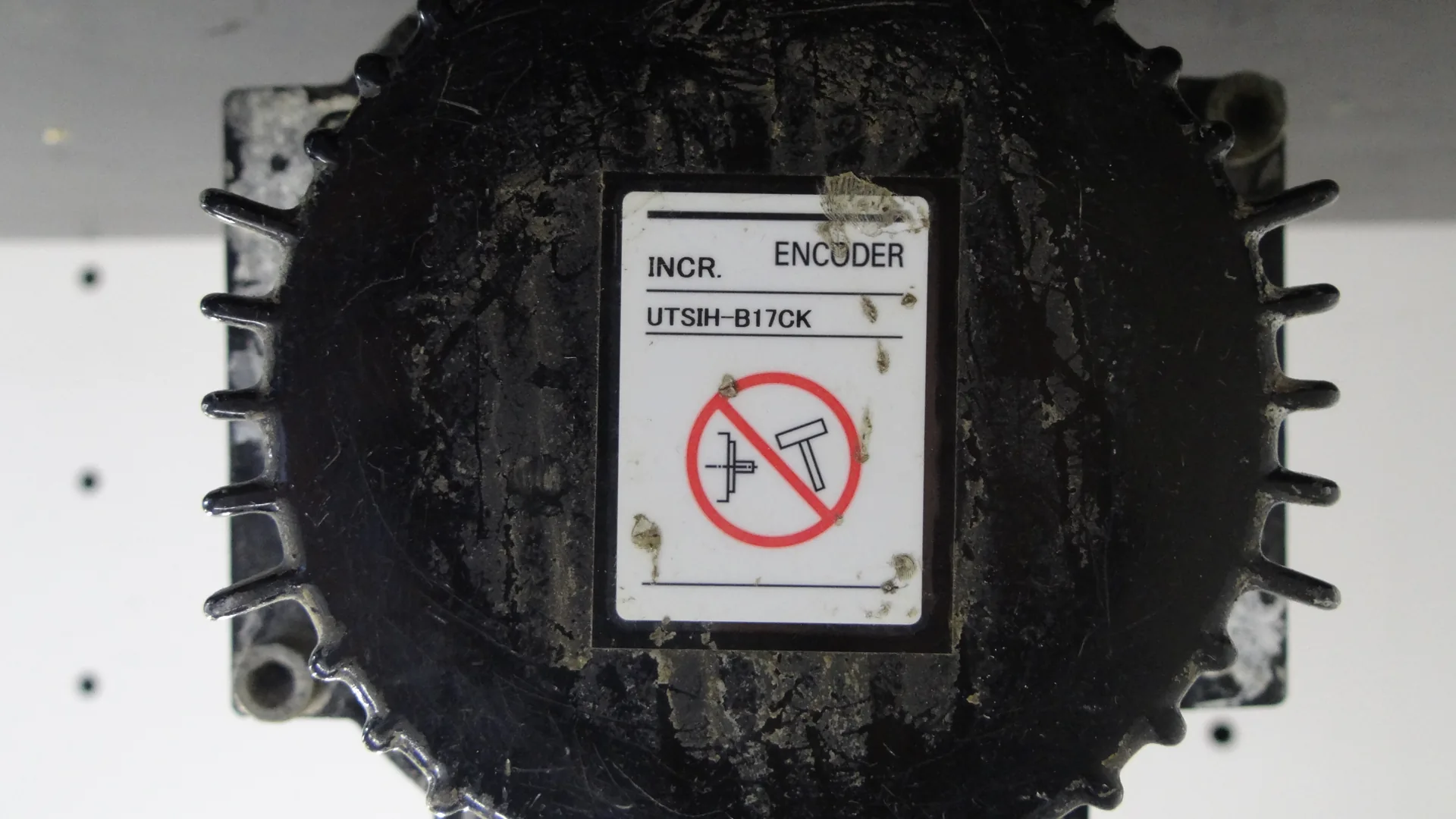

Gerätespezifische Daten: geliefertes Typenschild, Encoderfoto und Reparaturangaben. Allgemeine Herstellerreferenz: Yaskawa Sigma II Servo System User’s Manual, YEA-SIA-S800-32.2, Rev. K-1, Abschnitt 2.1.8, Seite 2-6, sowie Alarmübersicht 9.2.3, Seiten 9-40 und 9-41. Allgemeine Serienangaben ersetzen keine Ausführungsfreigabe für den Suffix YG15.

Testvideo nach der Überholung

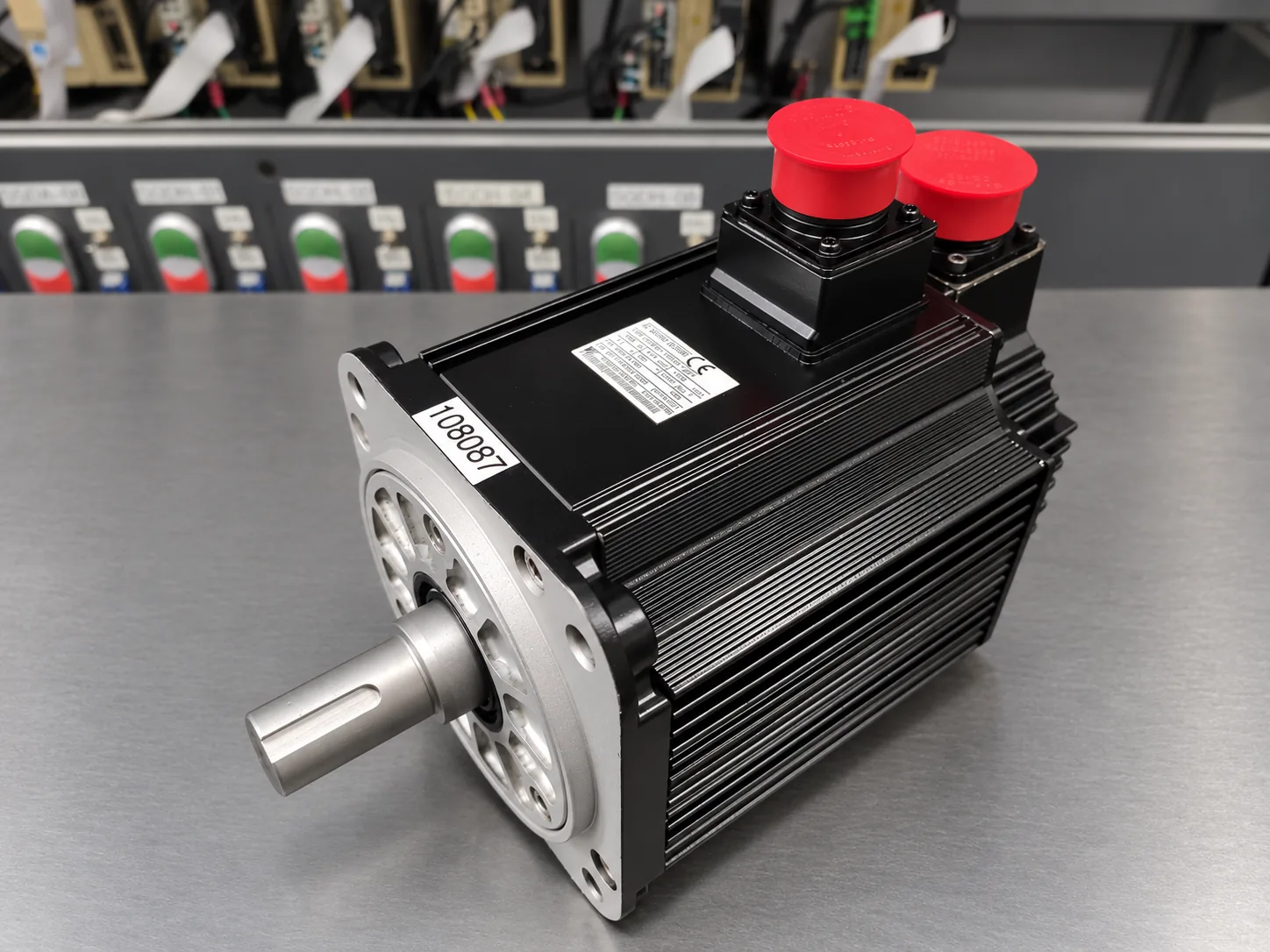

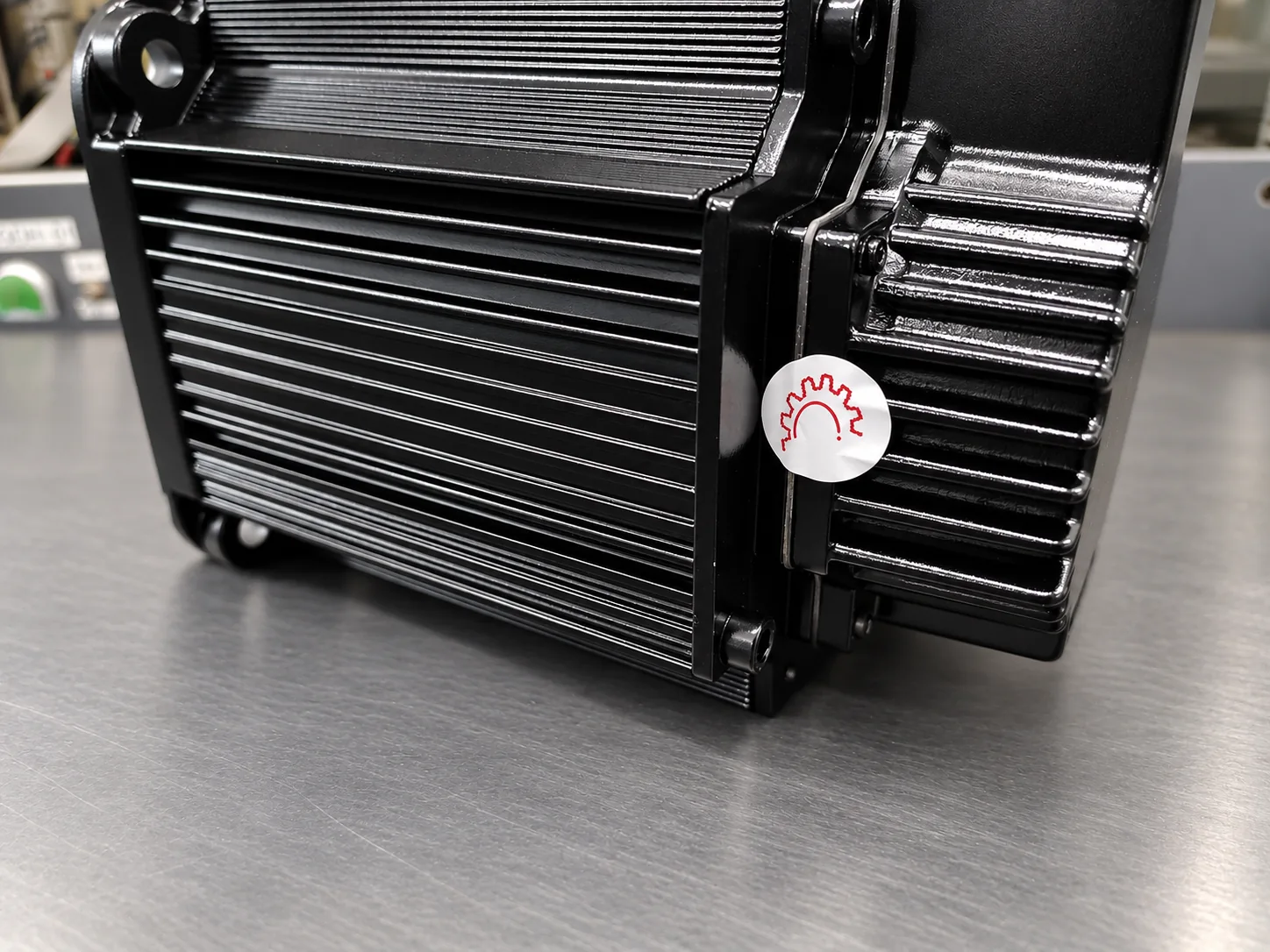

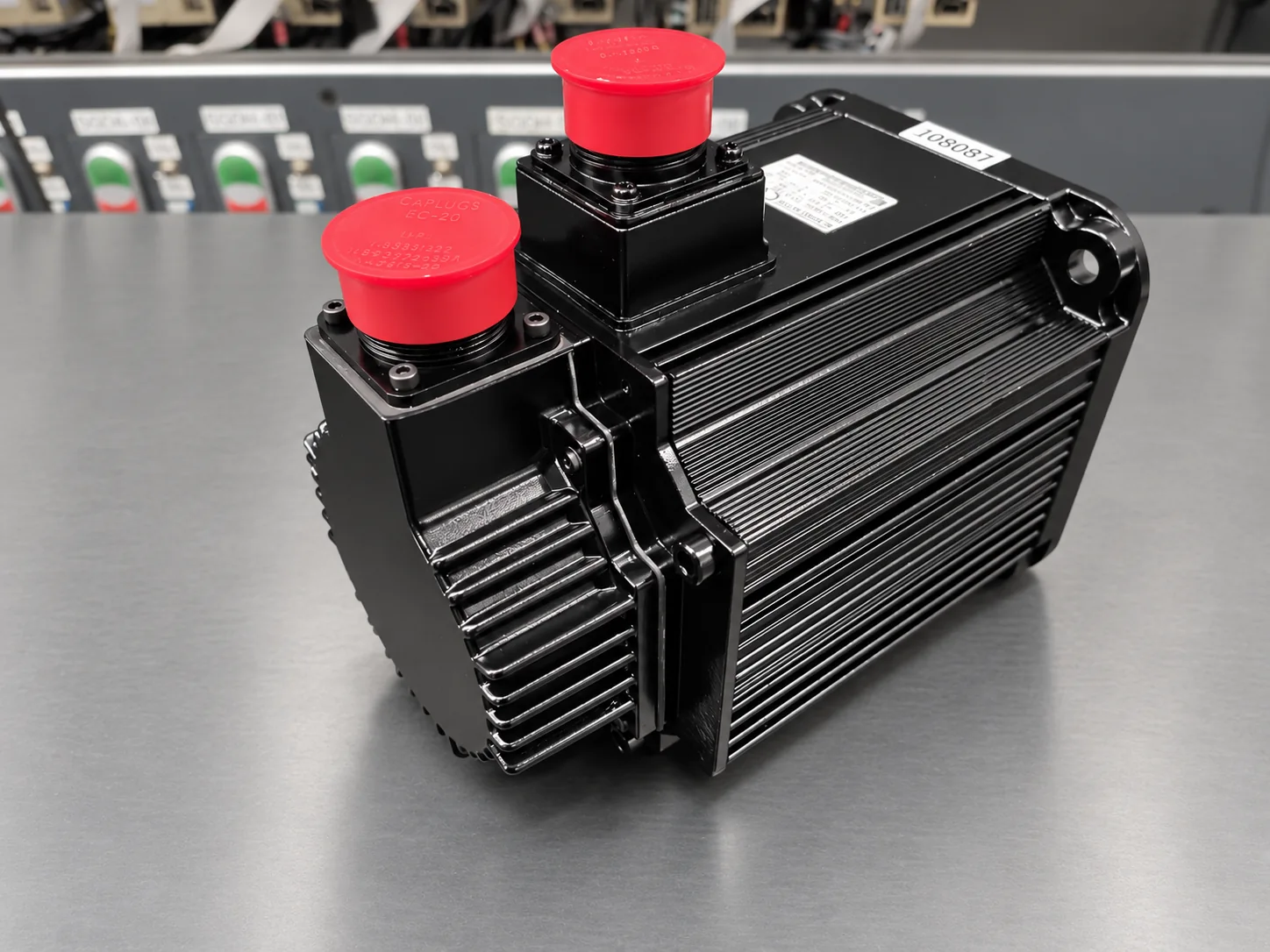

Bilder vor und nach der Reparatur

Reparatur anfragen

Senden Sie uns die vollständige Motorbezeichnung, ein Typenschildfoto, den Verstärkertyp und eine Beschreibung der Störung. Hilfreich sind vorhandene Messprotokolle, Alarmanzeigen und Angaben zu Flüssigkeitseinwirkung. industrypart unterstützt Sie mit Diagnose, Reparatur und präventiver Überholung industrieller Motoren und Antriebselektronik.
