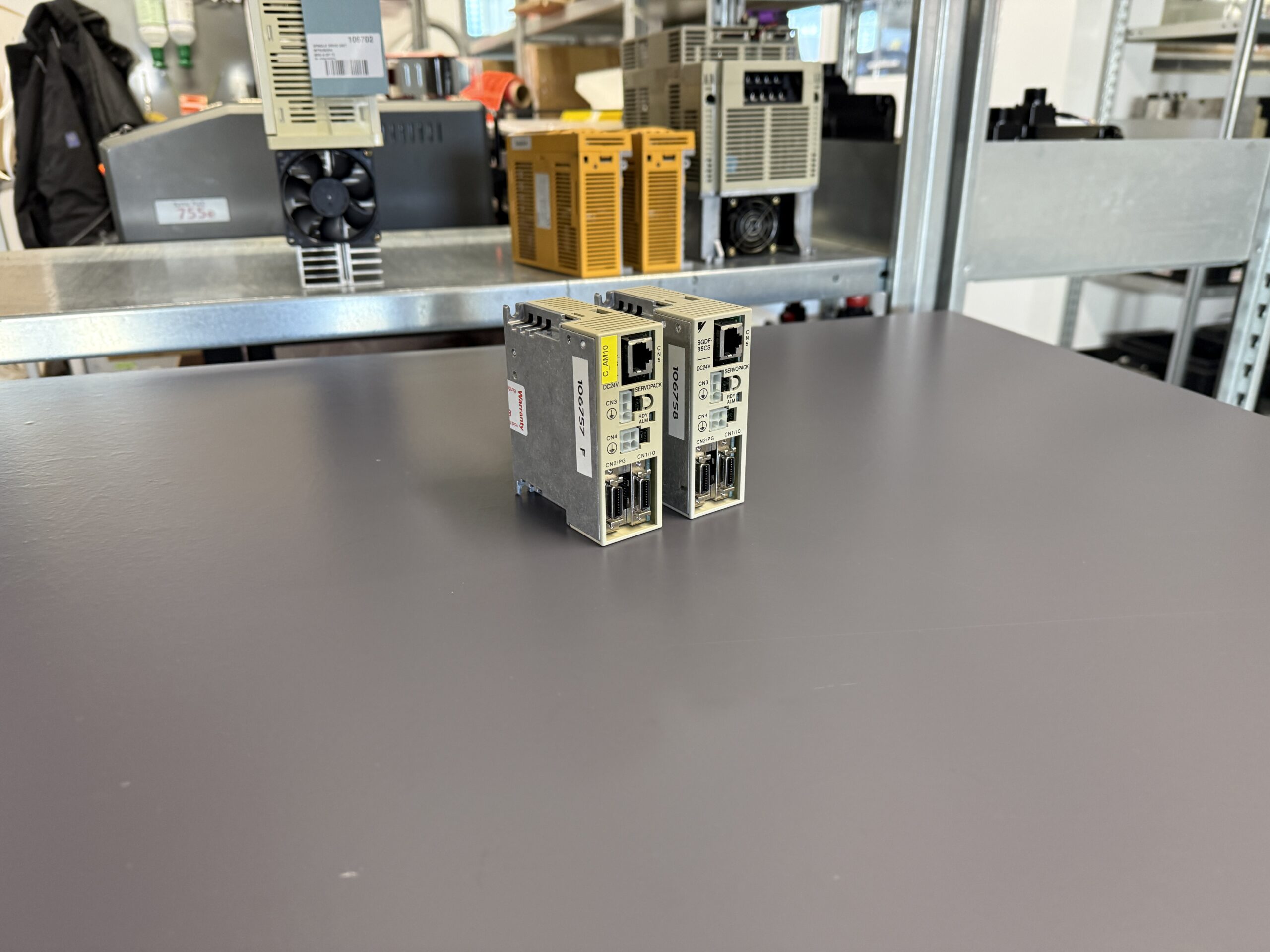

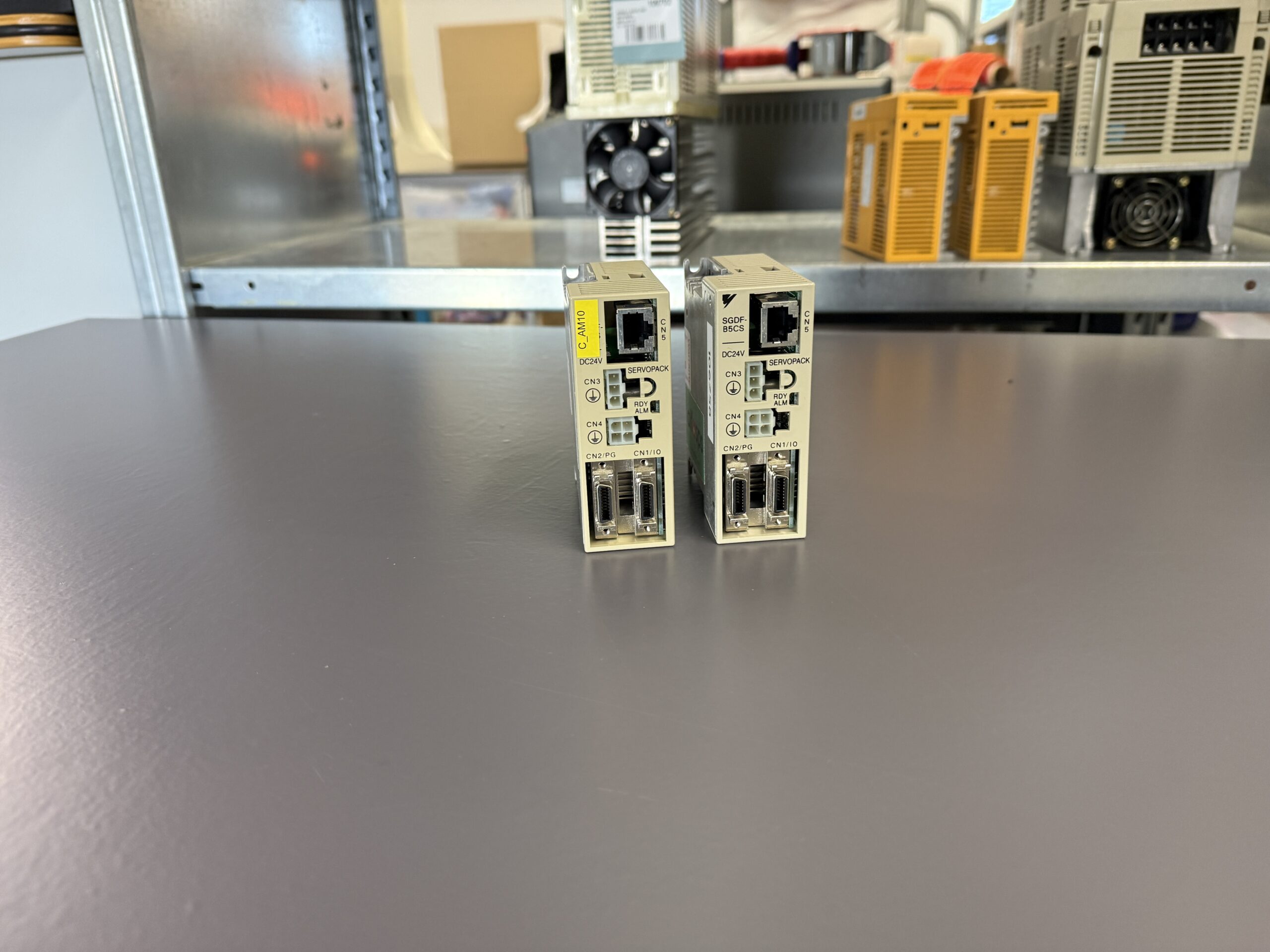

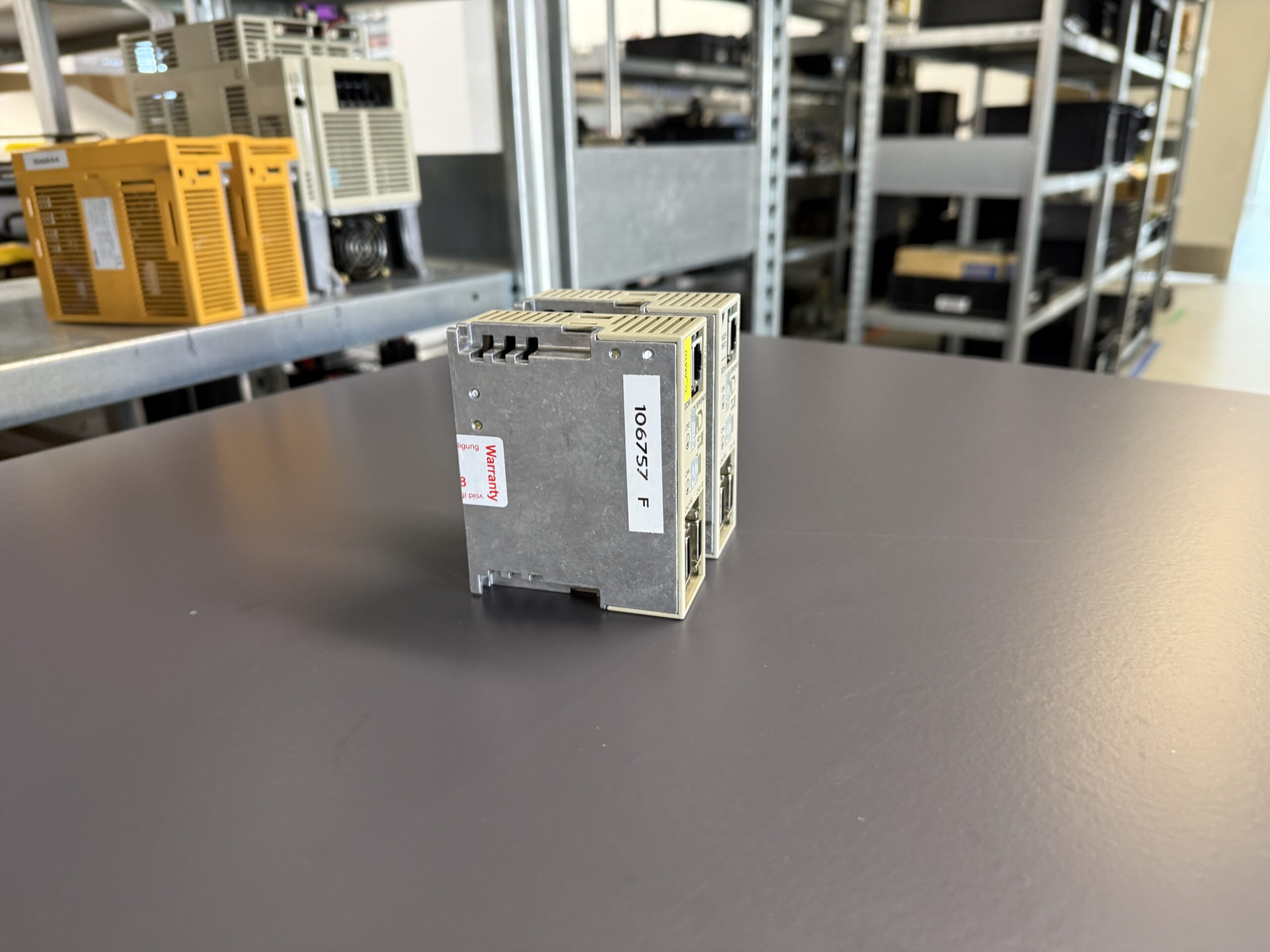

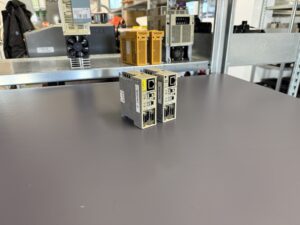

Zwei Yaskawa Servopacks SGDF-B5CS kamen nahezu zeitgleich zu uns in die Werkstatt. Die Fehlerbeschreibung war auffällig ähnlich. Während der Bearbeitung und teilweise auch im realen Maschinenbetrieb gingen die Geräte plötzlich aus. Nicht mit einem sauberen reproduzierbaren Alarm beim Einschalten, sondern erst nach einer gewissen Laufzeit. Genau diese Fehlerbilder sind in der Praxis tückisch, weil ein kurzer Funktionstest im Leerlauf oft unauffällig bleibt und der Fehler erst unter Temperatur und Last wirklich sichtbar wird.

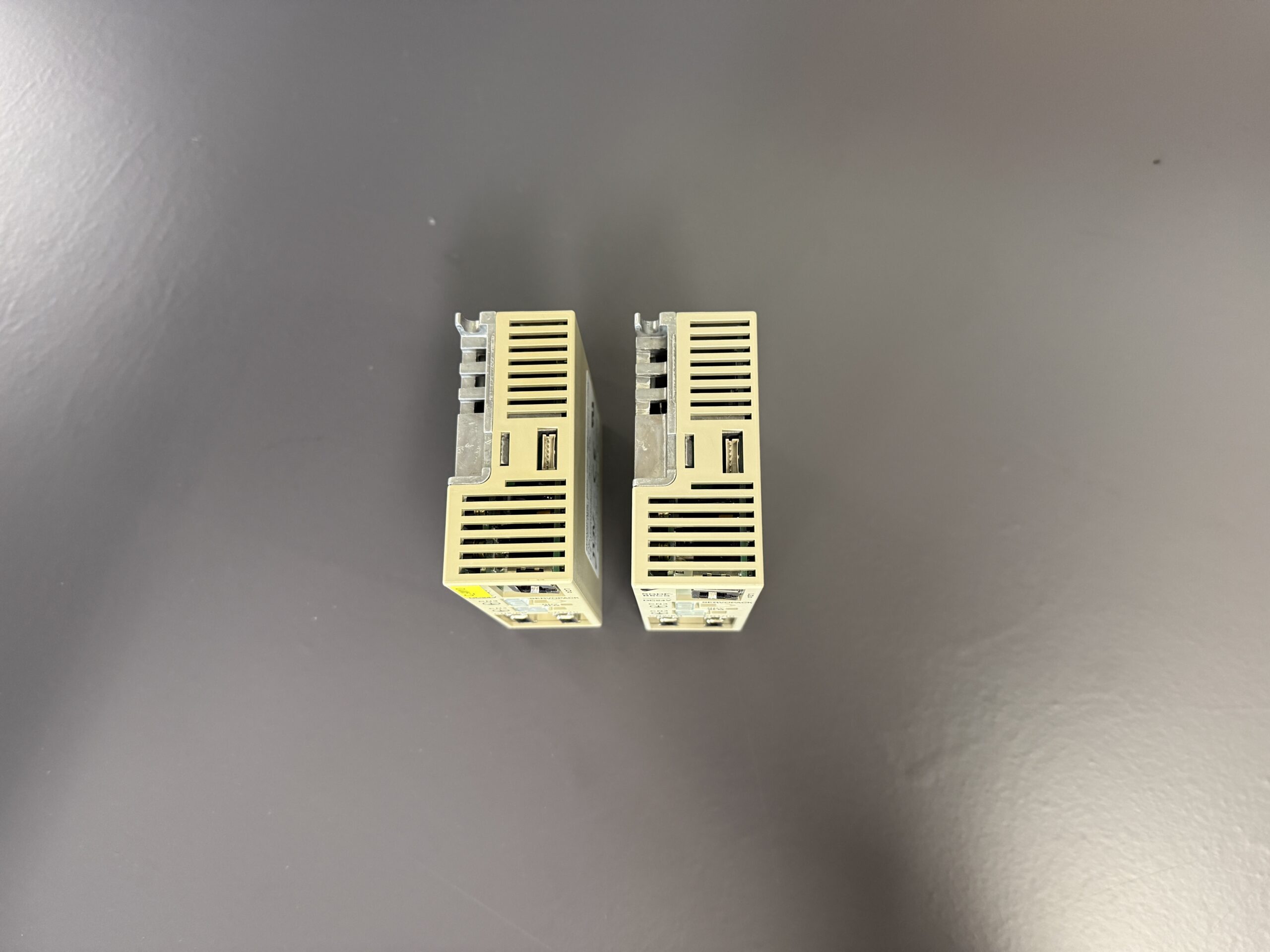

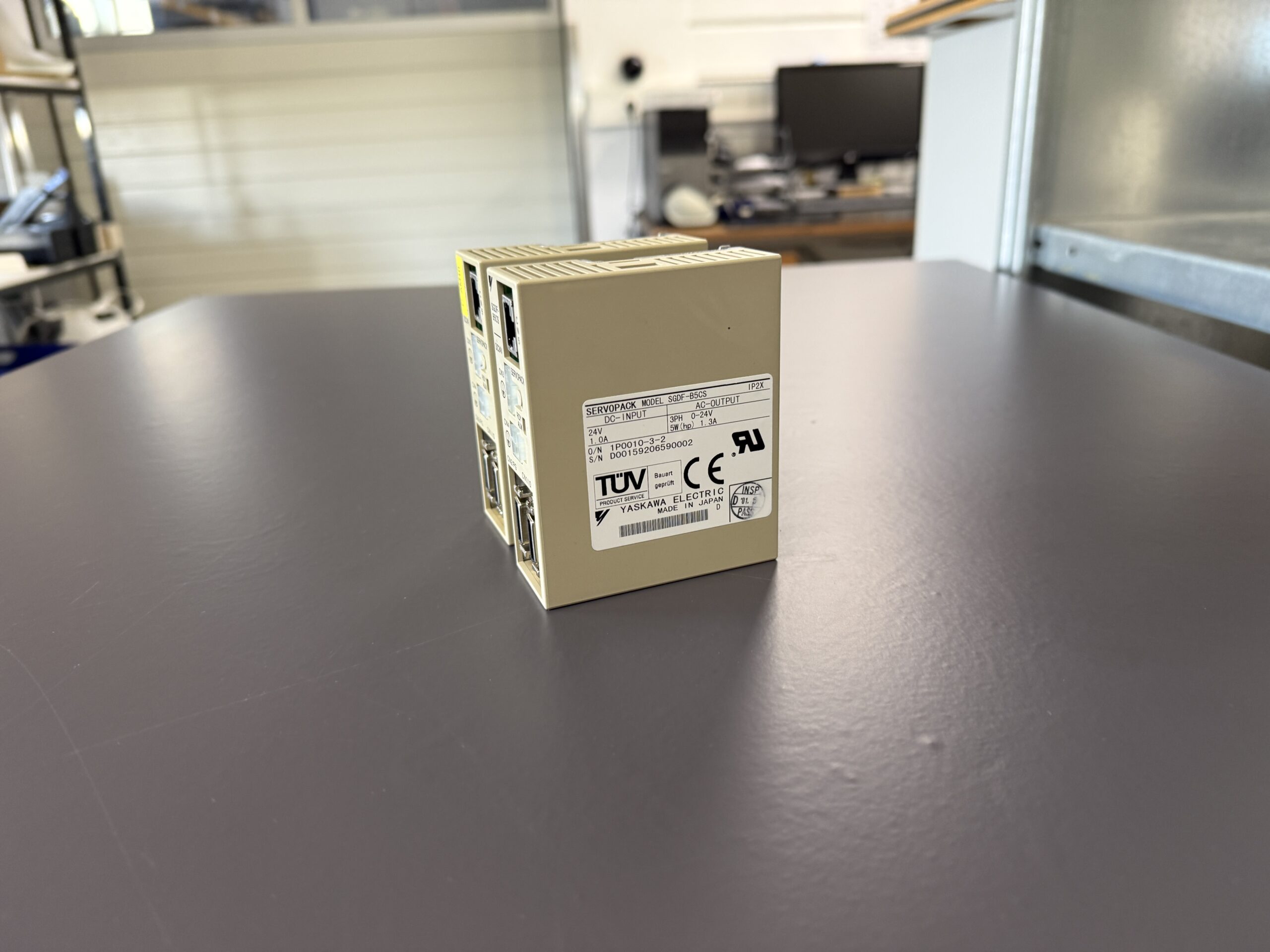

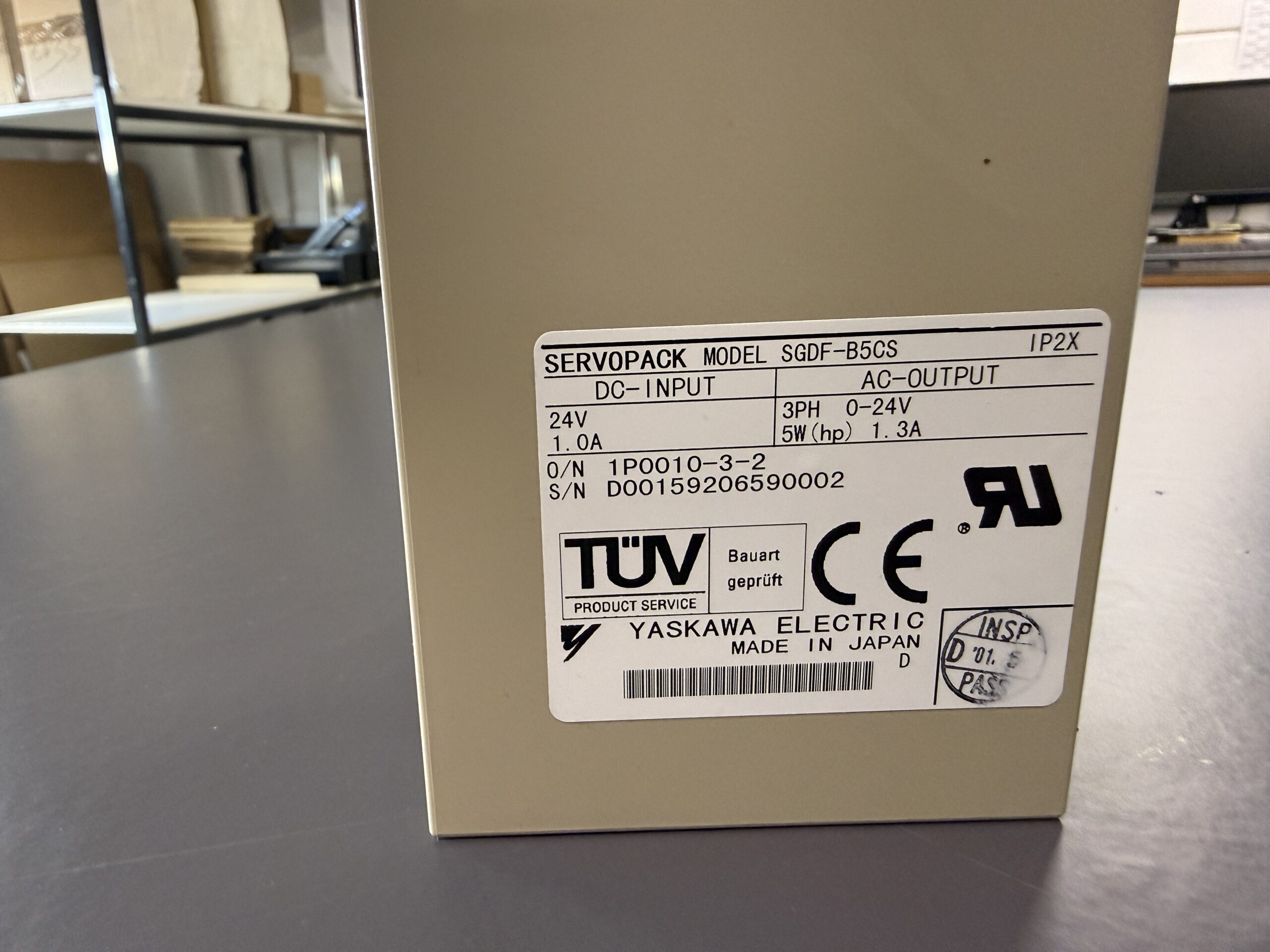

Wir haben beide Geräte zunächst nach Standardablauf aufgenommen. Sichtprüfung außen, Prüfung der Typenschilddaten, Steckverbinder und Gehäusezustand. Wichtig war sofort eine Besonderheit der Serie. Diese Geräte besitzen keine Lüfter. Das ist konstruktiv durchaus sinnvoll für kompakte Systeme, weil es keine mechanisch verschleißende Kühlung gibt. Gleichzeitig verschiebt es das Risiko. Ohne Lüfter gibt es keine aktive Reserve. Alles hängt an sauberem Wärmetransport über Kühlkörper und an der Umgebungsluft im Schaltschrank. Wenn dort die Temperatur steigt oder die Wärme nicht sauber abgeführt wird, läuft die Endstufe in einen Bereich, in dem interne Schutzschaltungen ansprechen.

Im nächsten Schritt haben wir den Fehler reproduziert. Ein SGDF-B5CS kann im Leerlauf mehrere Minuten stabil wirken, daher haben wir bewusst einen Test mit definierter Last und eine thermische Überwachung aufgebaut. Entscheidend war nicht nur die elektrische Funktion, sondern der Temperaturanstieg am Kühlkörper und in der Nähe der Leistungskomponenten. Bei beiden Geräten zeigte sich das gleiche Muster. Nach einer Aufwärmphase stieg die Temperatur deutlich schneller als erwartbar und kurz darauf kam es zur Abschaltung. Das Gerät ging komplett aus. Genau so, wie es der Kunde beschrieben hatte. Damit war klar, dass wir es nicht mit einem simplen Kommunikationsproblem oder einem sporadischen Steuerfehler zu tun hatten, sondern mit einem thermisch getriggerten Schutzereignis.

Ab diesem Punkt war die Hypothese naheliegend. Entweder ist die Wärmeabfuhr mechanisch kompromittiert, oder die Verlustleistung in der Endstufe ist zu hoch, weil Bauteile nicht mehr korrekt schalten. Eine Endstufe kann elektrisch noch funktionieren, aber durch gealterte Transistoren, geschwächte Treiber, erhöhte Schaltverluste oder teildefekte Halbleiter deutlich mehr Wärme erzeugen als im Normalzustand. Gerade in kompakten Servopacks ohne Lüfter führt das schnell zu einer Schutzabschaltung.

Wir haben die Geräte geöffnet und eine detaillierte Inspektion durchgeführt. Dabei schauen wir nicht nur nach offensichtlichen Brandstellen. Wichtig sind auch feine Hinweise wie Verfärbungen an Leiterplattenbereichen, Veränderungen am Isoliermaterial, thermische Spuren an Widerständen und Lötstellen oder Mikrorisse. Parallel dazu haben wir die Leistungsendstufe isoliert geprüft. Hier spielen mehrere Tests zusammen. Kurzschlussprüfungen, Leakage Tests, Gate Treiber Plausibilität, und vor allem ein Vergleich zwischen beiden Geräten. Wenn zwei Geräte mit nahezu identischem Fehlerbild eintreffen, ist der Vergleich ein extrem wertvolles Werkzeug.

Das Ergebnis war eindeutig. Die Leistungsendstufe war defekt. Nicht als kompletter Totalausfall, sondern so, dass sie unter Temperatur und Last in einen kritischen Bereich lief. Genau diese Art von Defekt ist in vielen Maschinen besonders gefährlich, weil sie zunächst nur sporadisch auftritt und dann im ungünstigsten Moment zu einem Maschinenstopp führt.

Wir haben uns deshalb bewusst gegen eine minimale Reparatur entschieden und stattdessen eine präventive Überholung durchgeführt. Warum. Weil diese Servopacks zwar klein sind, aber nicht weniger Arbeit verlangen. Im Gegenteil. Durch die hohe Packungsdichte und die passive Kühlung müssen sie wie Schweizer Uhren behandelt werden. Eine einzelne schwache Stelle kann das Gesamtsystem in den Schutzmodus treiben. Wenn man nur ein Bauteil ersetzt, riskiert man, dass der nächste gealterte Teil kurz darauf die gleiche Kettenreaktion auslöst.

Zur präventiven Überholung gehört bei uns die vollständige Aufarbeitung der thermisch relevanten Bereiche. Reinigung von Kühlkörperflächen, Kontrolle des Anpressdrucks, Austausch oder Erneuerung von Wärmeleitmaterialien dort, wo es sinnvoll ist, und eine konsequente Prüfung der Leistungskomponenten. Zusätzlich prüfen wir die Spannungsversorgung, weil Unterspannung oder Ripple im 24 V Bereich die Treiberstufe belasten kann. Danach folgt ein längerer Härtetest. Nicht nur kurz einschalten. Sondern thermisch belasten, Temperaturverlauf beobachten, Signalüberwachung durchführen und sicherstellen, dass die Abschaltung nicht mehr auftritt.

Ein weiterer Punkt ist die Diskussion, warum solche Geräte überhaupt repariert werden. Die Antwort ist praxisnah. Für viele Maschinen gibt es keine echten Neugeräte mehr oder ein modernes Ersatzgerät ist elektrisch und mechanisch nicht ohne großen Umbau kompatibel. Und der sogenannte Ersatzmarkt, etwa über Auktionsplattformen, ist für diese Serien in vielen Fällen ein Risiko. Dort tauchen häufig Geräte auf, die stark verschlissen sind, unklaren Ursprung haben oder schlicht nicht dem entsprechen, was angeboten wird. Im schlimmsten Fall tauscht man dann ein defektes Gerät gegen ein anderes defektes Gerät und verliert erneut Zeit und Geld.

Genau deshalb lohnt sich eine saubere Reparatur mit Prüfung und präventiver Überholung. Der Kunde gewinnt planbare Verfügbarkeit, weniger ungeplante Stillstände und eine technisch nachvollziehbare Lösung, statt eines unklaren Tauschs.

Präventive Maßnahmen für den Kunden

• Schaltschrank Temperatur prüfen: Passiv gekühlte Servopacks reagieren empfindlich auf hohe Umgebungstemperatur. Ziel ist eine stabile, niedrige Schaltschranktemperatur.
• Luftführung im Schaltschrank verbessern: Freiräume um den Kühlkörper, keine Hitzestaus durch Kabelkanäle direkt vor der Konvektionsfläche.
• Filtermatten und Wärmetauscher reinigen: Verschmutzung reduziert Luftdurchsatz und erhöht die Basistemperatur.
• Steckverbinder regelmäßig kontrollieren: Lockere Kontakte erzeugen Übergangswiderstände und zusätzliche Wärme.
• Kühlkörperflächen sauber halten: Staubschichten wirken wie Isolierung.
• Lastprofil prüfen: Dauerhafte Grenzlast oder häufige harte Beschleunigungen erhöhen die mittlere Verlustleistung.
• Thermische Auffälligkeiten ernst nehmen: Wenn ein Gerät erst nach Minuten aussteigt, ist das oft ein Vorbote für einen thermischen Defekt.

Fazit

Der SGDF-B5CS ist klein, aber thermisch anspruchsvoll. Wenn die Leistungsendstufe altert oder die Wärmeabfuhr im Schaltschrank nicht stimmt, greift die interne Schutzkette und das Gerät schaltet ab. Eine präventive Überholung und ein echter thermischer Härtetest sind der Schlüssel, damit die Maschine wieder zuverlässig läuft und nicht nur kurz funktioniert.

Weitere Informationen wie Preis, Lieferzeit zum:
Yaskawa Servopack SGDF-B5CS

Mehr Informationen zu unserer Yaskawa-Reparaturkompetenz finden Sie hier: Yaskawa Sigma II Reparatur bei Industrypart

Ähnliche Modelle, die wir regelmäßig reparieren:
SGDF-B5CP
SGDF-B3CP
SGDF-B3CS

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Yaskawa-Antriebstechnik haben.
Unser Team freut sich auf Ihre Anfrage!

Technische Spezifikationen

Einsatzumgebung & kompatible Geräte

Typische Einsatzumgebung

• Schaltschränke in Werkzeugmaschinen, Handlingsystemen, Sondermaschinen
• Umgebung mit begrenzter Konvektion und häufig hoher Verlustwärme im Schaltschrank
• Besonders kritisch, wenn mehrere Leistungskomponenten dicht gepackt sind oder Filtermatten verschmutzt sind

Kompatible Systeme

• Servomotoren mit Encoder Rückführung aus der passenden Yaskawa Serie (genaue Motorzuordnung abhängig von Maschinenhersteller und Parametrierung)
• CNC Steuerungen und Maschinensteuerungen, die eine passende Ansteuerung für diesen Servopack liefern (je nach System analog oder digital über Maschineninterface)
• Wichtig: Bei Retrofit oder Ersatz unbedingt auf korrekte Systemintegration achten, da falsche Parametrierung oder unpassende Encoder Signale zu Schutzabschaltungen und Folgeschäden führen können

Funktionsbeschreibung

Der Yaskawa SGDF-B5CS ist ein kompakter Servoregler, der aus einer 24 V DC Steuerversorgung heraus eine dreiphasige Motoransteuerung im Bereich 0 bis 24 V bereitstellt. Die Motordynamik wird über eine geschlossene Regelung realisiert, typischerweise mit Encoder Rückmeldung.

Kernaufgaben

• Ansteuerung des Servomotors über eine dreiphasige Endstufe
• Verarbeitung von Sollwerten aus der Maschinensteuerung
• Überwachung von Strom, Temperatur und Rückmeldesignalen
• Schutzfunktionen zur Vermeidung von Folgeschäden

Schutzmechanismen
Servopacks dieser Klasse besitzen üblicherweise Schutzfunktionen wie Überstrom, Überlast und Übertemperatur am Kühlkörper. Im Fehlerfall wird die Leistungsendstufe gesperrt, das Gerät geht in Alarm oder schaltet abhängig vom Fehlerbild komplett ab.

Besonderheit beim SGDF-B5CS
Diese Geräte kommen ohne Lüfter aus. Das heißt, die thermische Reserve hängt stark von diesen Punkten ab:

• Kontaktfläche und Wärmeübergang zum Kühlkörper
• Luftführung im Schaltschrank
• Umgebungstemperatur und Verschmutzung

Alarmmeldungen & Troubleshooting

Die folgende Tabelle basiert auf der vorliegenden Alarmübersicht am Gerät und zeigt typische Fehlercodes, Ursachen und Maßnahmen.
