26.02.2026 von Viktor Siebert
Reparatur eines Yaskawa SGMP-15AWYR12 Servomotors: Haltebremse ohne Haltekraft und sporadische Geberfehler durch Abrieb
Ausgangssituation und Fehlerbild.

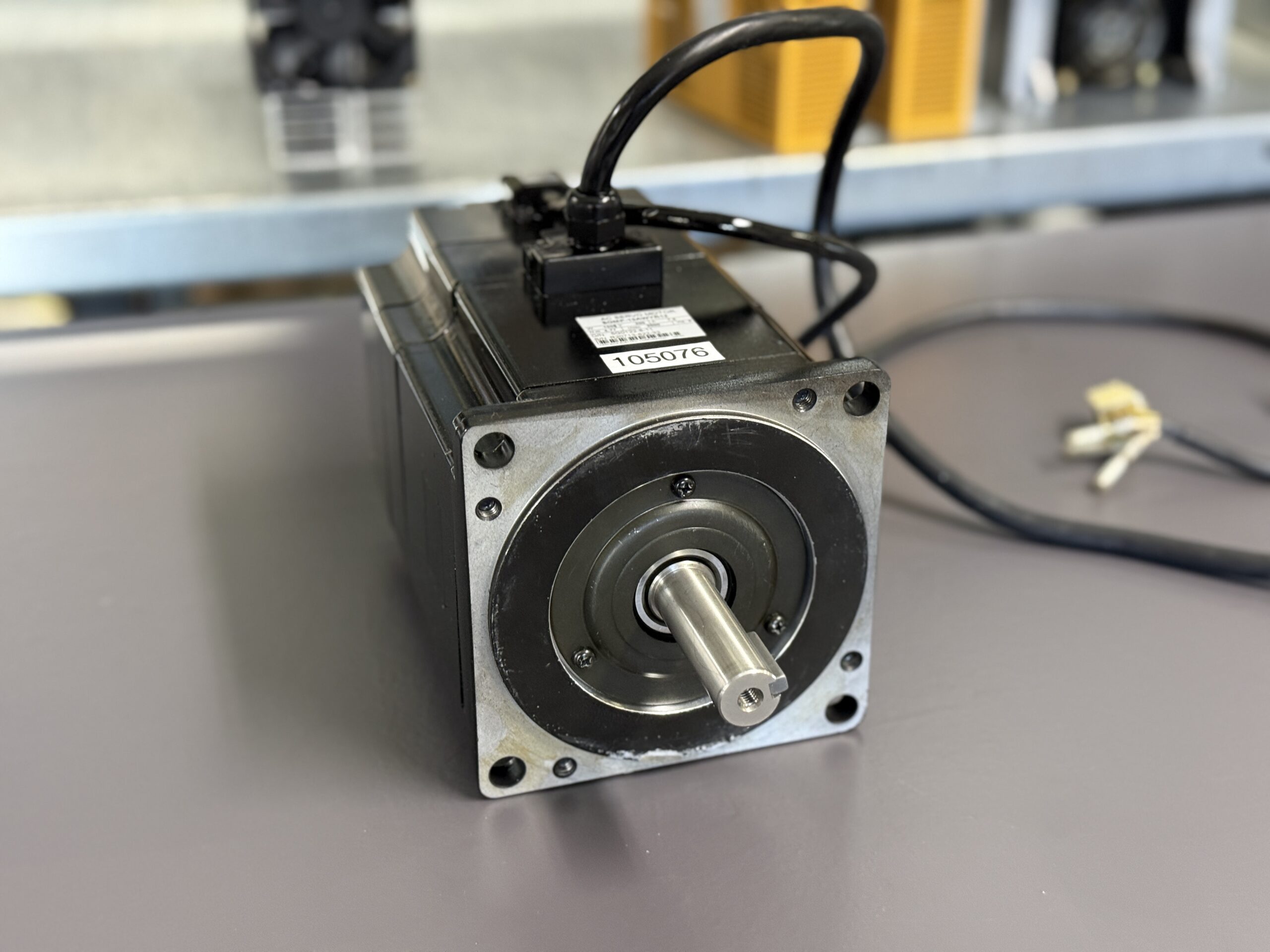

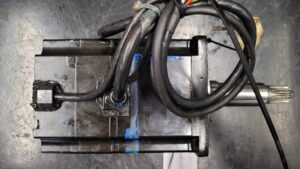

Ein Yaskawa AC Servomotor SGMP-15AWYR12 mit integrierter Haltebremse kam aus einer Anlage, in der die Achse im Stillstand nicht mehr sicher gehalten wurde. Nach dem Abschalten der Servofreigabe blieb die Last nicht stehen, sondern driftete weg. Zusätzlich traten wiederholt Geberfehler auf, teils direkt nach dem Einschalten, teils während langsamer Bewegungen. Die Störung hing zeitlich oft mit Stoppen und erneuter Freigabe zusammen. Auffällig war die Kombination aus fehlender Haltefunktion und instabiler Positionsrückmeldung, weil beide Funktionen eng an derselben Motorbaugruppe gekoppelt sind.
Eingangskontrolle und erste Diagnose

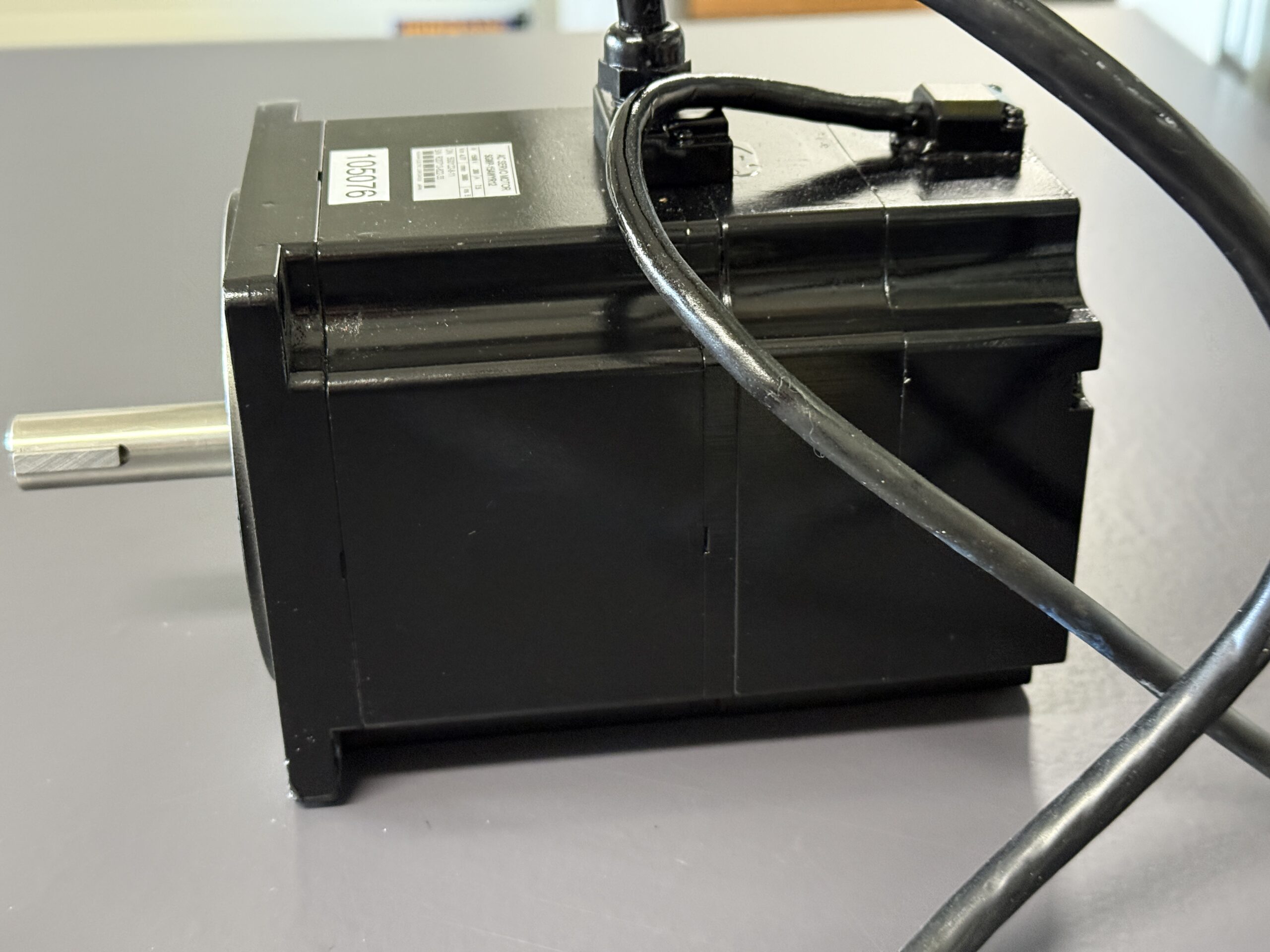

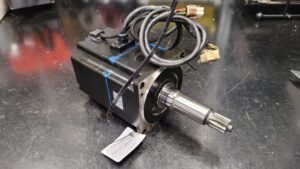

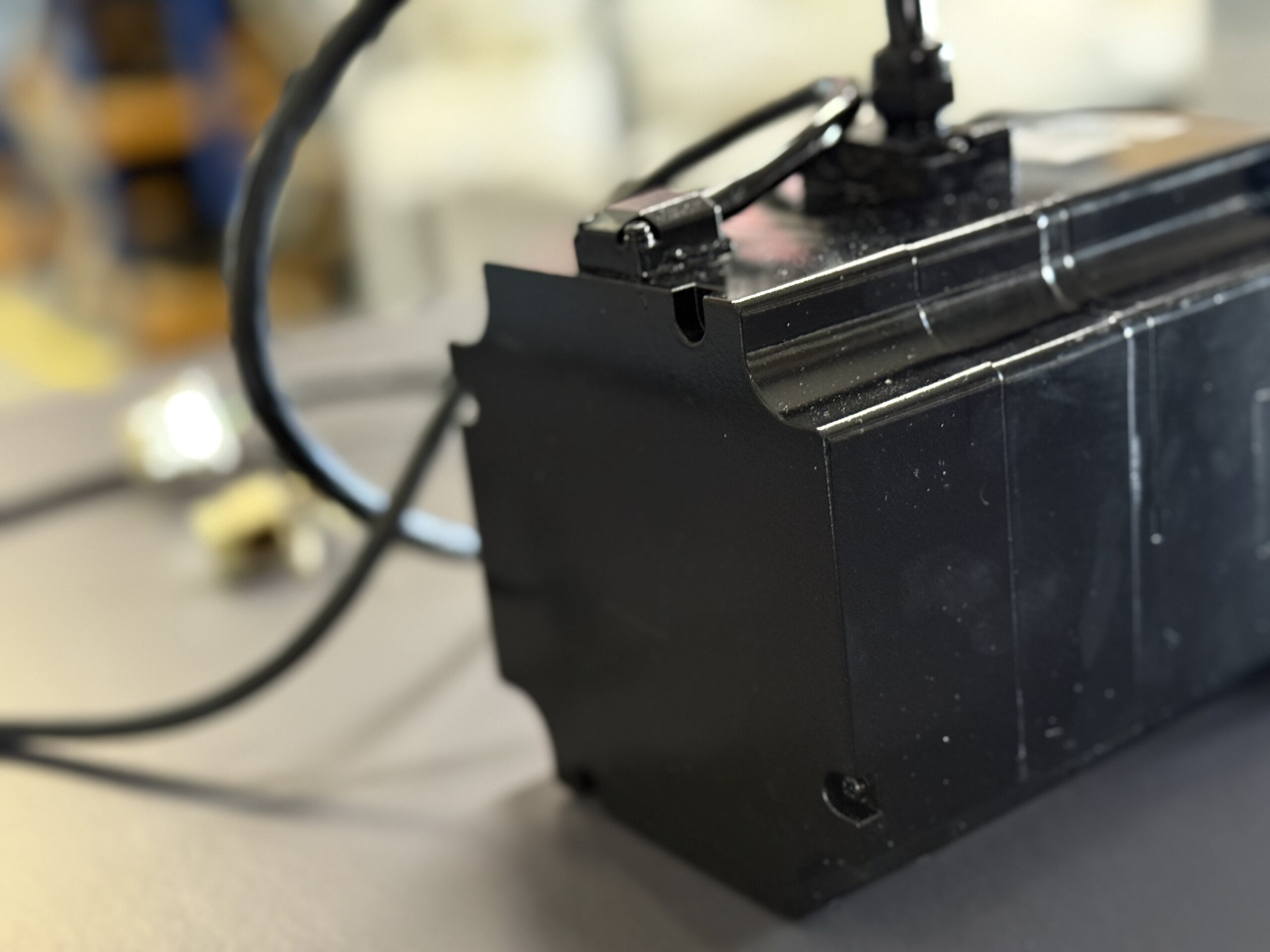

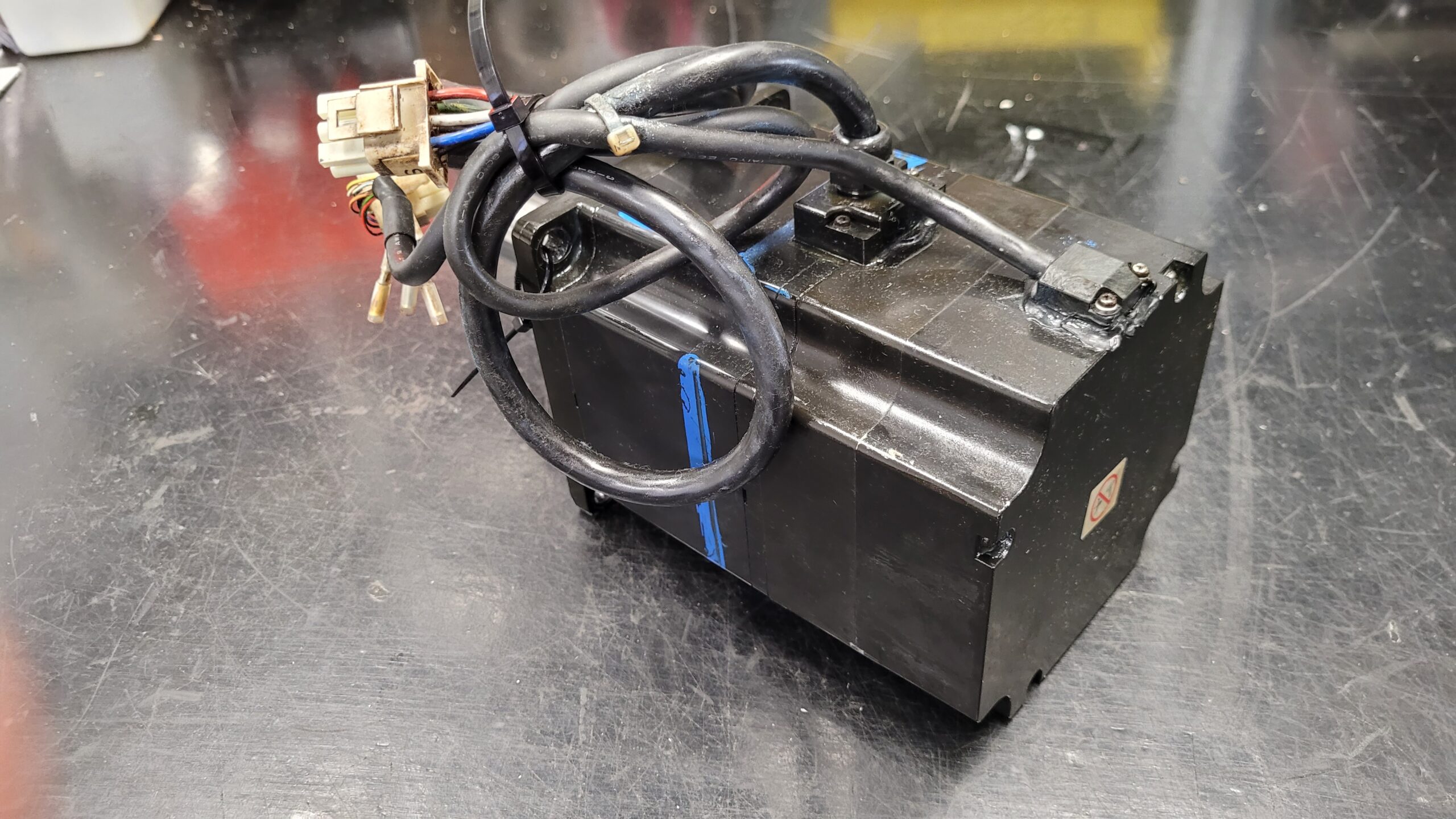

Vor allen Arbeiten wurde das Gerät spannungsfrei geschaltet, gegen Wiedereinschalten gesichert, die Entladezeit abgewartet und die Spannungsfreiheit geprüft. In der Eingangskontrolle folgte eine Sichtprüfung von Gehäuse, Steckverbindern und Leitungseinführung. Von außen waren keine thermischen Verfärbungen erkennbar, jedoch zeigte sich feiner Staubaustritt im Bereich der Bremse. Die Welle ließ sich drehen, wirkte aber rau und nicht gleichmäßig. Auf dem Prüfstand mit einem SGDB-15ADG als Servoregler wurde der Motor zunächst im niedrigen Drehzahlbereich getestet. Dabei waren sporadische Rückführungsfehler reproduzierbar. Die Haltebremse wurde separat angesteuert, die Schließwirkung war deutlich reduziert. Eine Isolationsprüfung der Motorwicklung gegen Gehäuse ergab unauffällige Werte im Bereich von ca. 100 MΩ bei 500 V DC.
Technische Analyse
Die Haltebremse in solchen Servomotoren ist typischerweise federgeschlossen und wird elektrisch gelöst. Sie ist als Verschleißfunktion ausgelegt und reagiert empfindlich auf häufige Schaltzyklen, vertikale Lasten und falsche Sequenzen, etwa wenn die Bremse unter Drehzahl einfällt. Dabei entsteht Reibenergie, das Reibmaterial überhitzt und kann sich zu feinem Abrieb zersetzen. Dieser Abrieb verteilt sich durch Luftströmung und Bewegung im Motorinneren. Trifft er auf die Positionsrückführung, kann er optische oder magnetische Signale stören, was zu Aussetzern, Phasenfehlern oder Kommunikationsabbrüchen führt. Gleichzeitig kann abrasiver Staub in die Lagerung eindringen, die Laufbahn schädigen und dadurch Unruhe, erhöhte Reibung und zusätzliche Temperaturbelastung verursachen. Die Wirkungskette lautet hier: Überlastete oder verschlissene Bremse erzeugt Abrieb, Abrieb kontaminiert Rückführung und Lagerung, daraus entstehen fehlende Haltekraft und sporadische Geberalarme.
Reparaturmaßnahmen und Instandsetzung

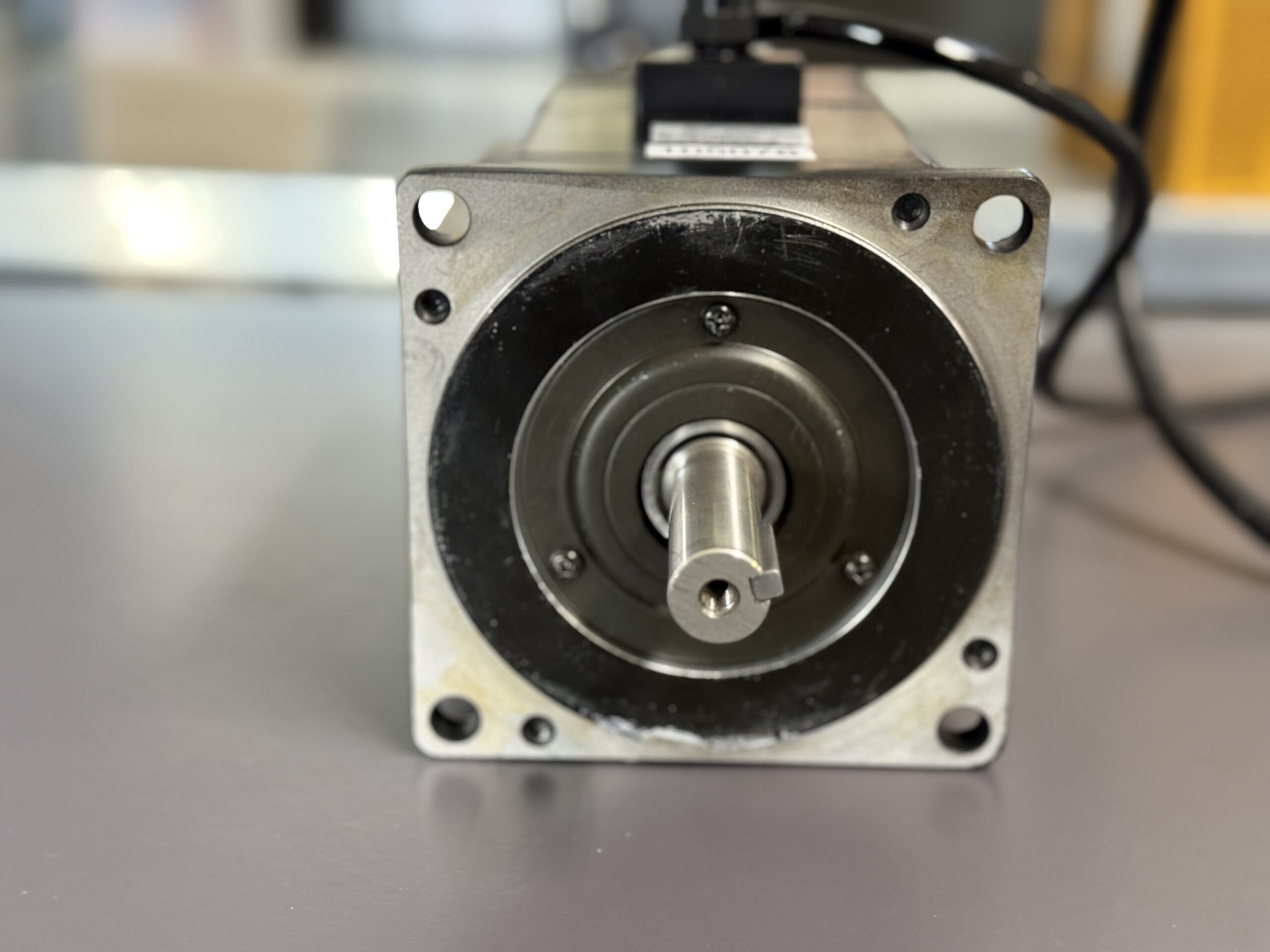

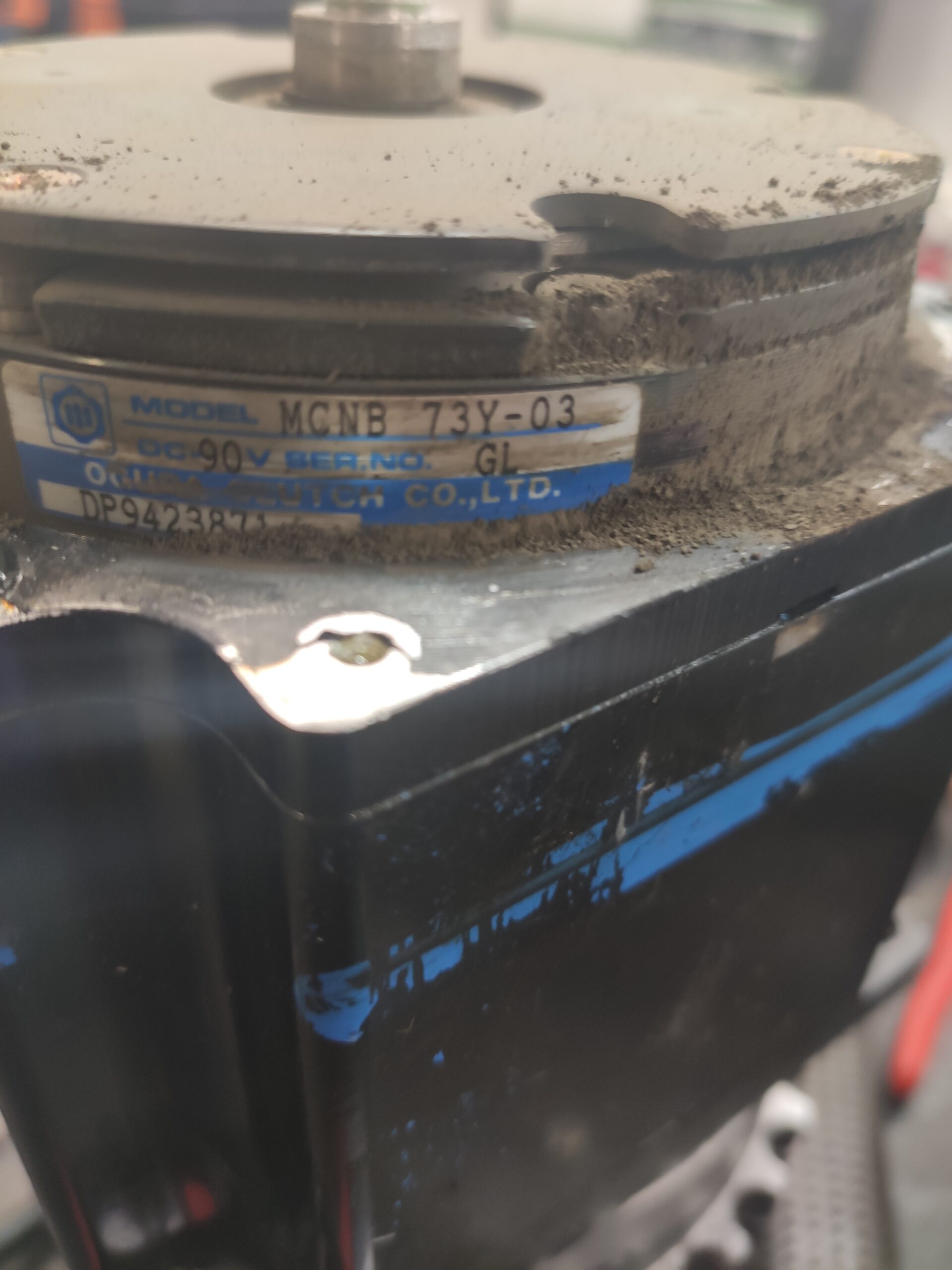

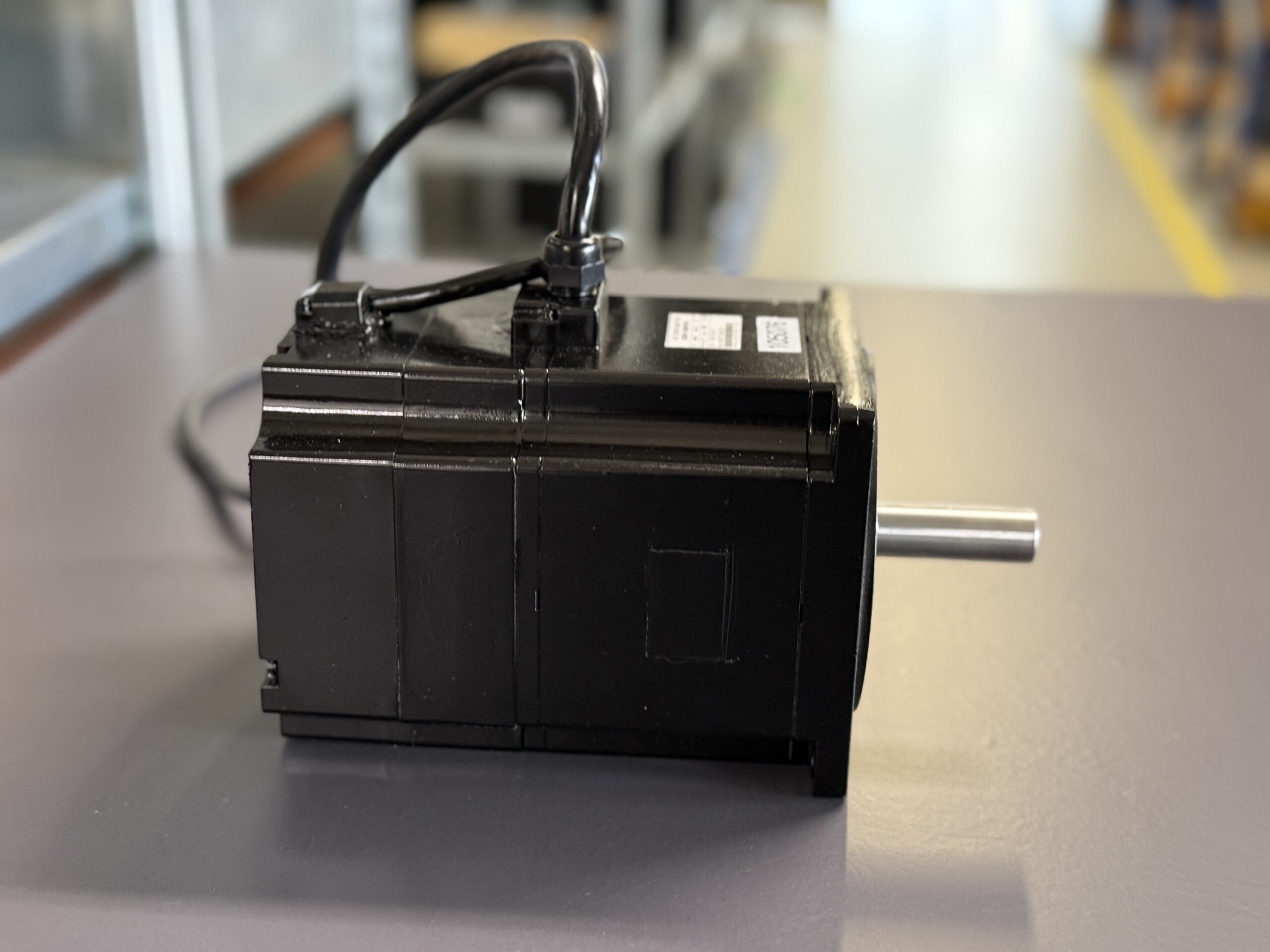

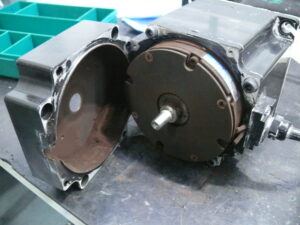

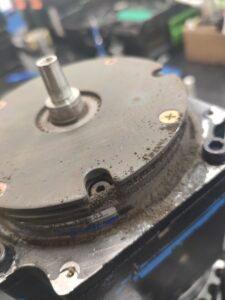

Nach dem Öffnen bestätigte sich der Verdacht: Im Bremsbereich war sehr viel Abrieb vorhanden, das Reibmaterial war nahezu vollständig zerfallen und im gesamten Motor verteilt. Die Positionsrückführung war dadurch mechanisch beschädigt und elektrisch nicht mehr stabil. Auch die Lagerung zeigte deutliche Laufspuren und rauen Gang. Um eine nachhaltige Instandsetzung zu erreichen, wurde eine Komplettüberholung durchgeführt. Dazu gehörten die vollständige Reinigung des Innenraums, der Austausch der funktionalen Bremsbaugruppe, der Austausch der Rückführungsbaugruppe, die Erneuerung der Lagerung sowie der betroffenen Dichtstellen und Schutzstellen. Die Wicklung wurde elektrisch geprüft, Leitungen und Steckverbindungen wurden nachgearbeitet und die Bremse wurde mit korrektem Lüftspiel und Schließspiel eingestellt. Präventiv wurde empfohlen, die Bremsansteuerung in der Maschine zu prüfen, insbesondere Schaltzeiten, Verzögerungen und die Vermeidung von Bremsen unter Drehzahl, sowie die Schaltschrankkühlung und Filter regelmäßig zu kontrollieren.
Abschließender Funktionstest

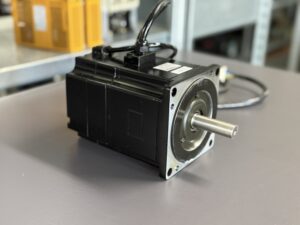

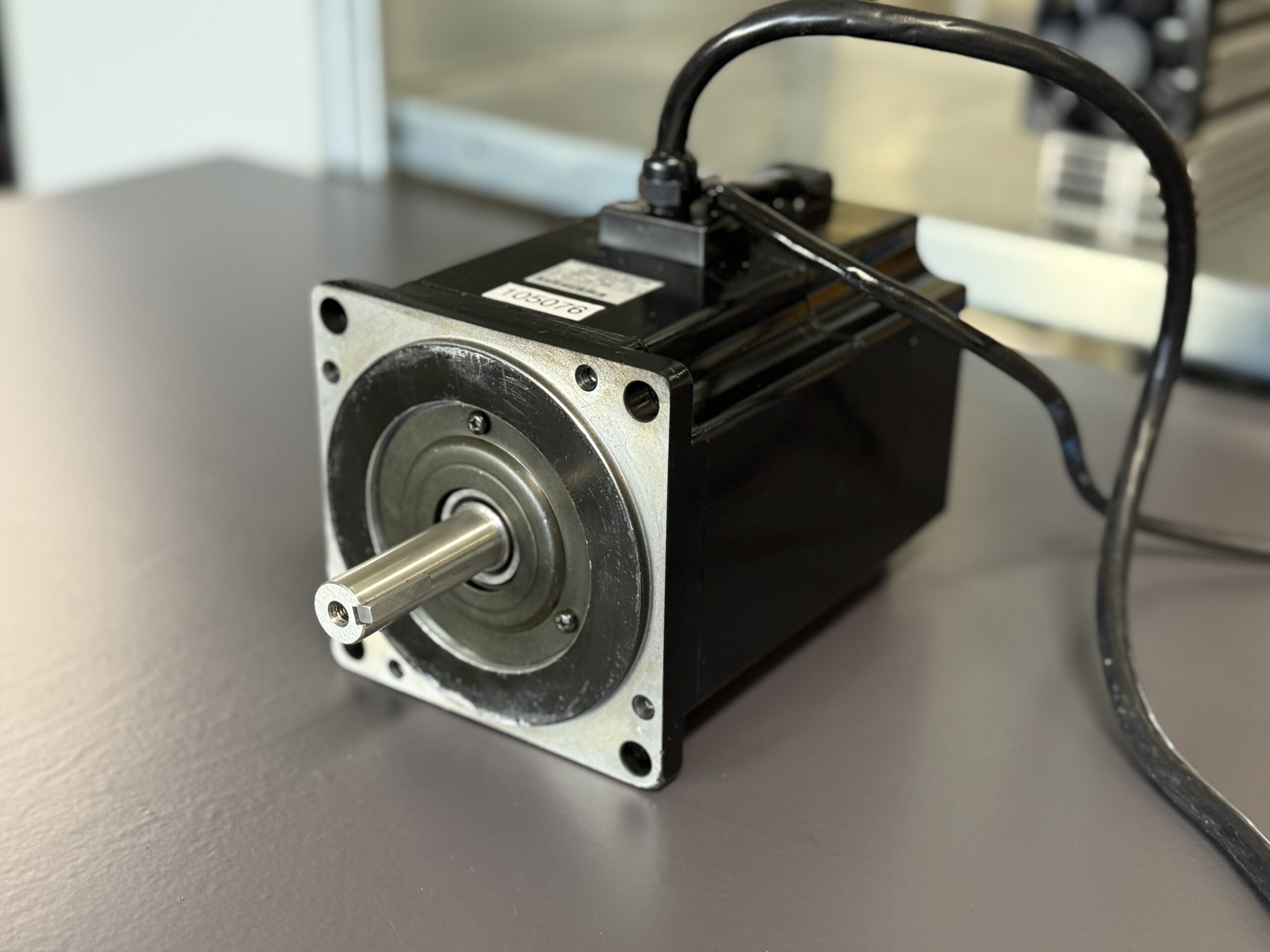

Der Funktionstest erfolgte am Prüfstand mit geregelter Versorgung, Strom und Spannungsmessung sowie einer Lastsimulation über den Servoregler. Messungen an spannungsführenden Teilen erfolgten ausschließlich durch Elektrofachkraft mit geeigneter Ausrüstung und nach lokalen Regeln. Getestet wurden Ein und Aus Verhalten, Referenzlauf, niedrige Drehzahlen, mittlere Drehzahlen und hohe Drehzahlen bis in den Nennbereich. Zusätzlich wurden Bremszyklen im Stillstand und nach definiertem Abbremsen durchgeführt, um die Haltefunktion reproduzierbar zu verifizieren. Schutzfunktionen wie Strombegrenzung, Temperaturüberwachung und Signalüberwachung der Rückführung wurden mitgeloggt. Ergebnis: Der Motor lief ruhig, die Rückführung blieb stabil ohne Fehlermeldungen und die Haltebremse schloss zuverlässig. Der Test war fehlerfrei, stabil und reproduzierbar.
Fazit
Der Ausfall wurde durch massiven Verschleiß der Haltebremse mit nachfolgender Abriebkontamination verursacht. Dadurch gingen Haltekraft und Rückführungssignalqualität gleichzeitig verloren, was sich in Stillstandsdrift und wiederkehrenden Geberfehlern zeigte. Durch Komplettreinigung, Austausch der betroffenen funktionalen Baugruppen und anschließenden Prüfstandstest ist die Reparatur technisch nachhaltig, weil Ursache, Folgeschäden und Einstellpunkte gemeinsam adressiert wurden.
Weitere Informationen wie Preis, Lieferzeit zu erwähnten Geräten:
Weitere Informationen zu unseren Yaskawa-Reparaturen finden Sie hier.
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Yaskawa-Antriebstechnik haben. Unser erf

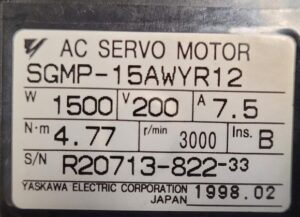

Technische Spezifikationen
| Feld | Wert |
|---|
| Hersteller | Yaskawa |
| Gerätetyp | AC Servomotor mit integrierter Haltebremse, Lüftspannung ca. 90 V DC |
| Modellbezeichnung | SGMP-15AWYR12 |
| Serie | SGMP |
| Leistung | ca. 1,5 kW |
| Eingangsspannung | Versorgung durch Servoregler, typ. ca. 3 x 200 V AC, PWM |
| Ausgangsspannung | nicht zutreffend, mechanische Drehmomentabgabe |
| Nennstrom | ca. 8 A RMS, abhängig vom Regler und der Parametrierung |
| Steuerungsart | feldorientierte Regelung im Servoregler, Sinus PWM |
| Rückführung | Inkrementalgeber, A B Z, Auflösung ca. 2500 Impulse Umdrehung |
| Kühlung | natürliche Konvektion über Gehäuse, abhängig vom Einbau und Luftstrom |
| Schutzart | ca. IP54, abhängig von Ausführung und Stecksystem |
| Umgebungstemperatur | ca. 0 bis 40 °C |
| Montage | Flanschmontage, Kupplung oder Riemenantrieb je nach Maschine |
| Herkunft | unbekannt |
| Produktstatus | wahrscheinlich abgekündigt |
Einsatzumgebung und Einsatzmöglichkeiten
Typische Maschinen sind Werkzeugmaschinen, Handlingsysteme, Verpackungsmaschinen, Druck und Papieranlagen sowie Sondermaschinen mit geregelten Achsen. Häufige Baujahre im Feld liegen je nach Maschine bei ca. 1995 bis 2005. Anwendungen sind Positionieren, Taktbetrieb, Zustellen, Spindel Nebenfunktionen und vertikale Achsen mit Halteanforderung.
Für den Betrieb sind eine stabile Schaltschrankkühlung, saubere Luftführung und eine eindeutige Trennung von Leistungsleitungen und Signalleitungen wichtig. Hohe Umgebungstemperaturen, verstopfte Filter und stehende Lüfter erhöhen die thermische Belastung von Motor, Bremse und Rückführung. Zusätzlich wirken sich Spannungsqualität und Erdung auf die Signalreserve der Rückführung aus, besonders bei langen Leitungen oder ungünstiger Schirmung.
Funktionsbeschreibung
Der Servomotor setzt die vom Servoregler vorgegebene Strom und Drehmomentanforderung in Bewegung um. Das Leistungsteil im Regler erzeugt eine gepulste Drehstromspannung, die Regelung bildet daraus eine feldorientierte Stromregelung und stabilisiert Drehmoment und Drehzahl. Die Positionsrückführung liefert Drehwinkel und Drehzahlinformation als A B Z Signal an den Regler, damit Positioniergenauigkeit und Dynamik erreicht werden.
Die integrierte Haltebremse ist eine sicherheitsrelevante Funktion für Stillstandszustände. Sie wird im Normalfall elektrisch gelöst und ohne Spannung durch Federkraft geschlossen. Freigabe, Schutzlogik, thermische Überwachung und Signalüberwachung arbeiten zusammen: Bei unplausibler Rückführung oder Überstrom wird der Antrieb abgeschaltet, die Maschine muss die sichere Achsreaktion sicherstellen und die Bremse soll den Stillstand halten. Diese Funktionen sind sicherheitsrelevant, weil Fehlverhalten zu unkontrollierter Bewegung führen kann, besonders bei vertikalen Achsen.
Alarmmeldungen und Troubleshooting
| Alarmcode | Beschreibung | Mögliche Ursache | Empfohlene Maßnahme |
|---|
| A.00 | Absolute Encoder Data Error, nur bei Absolutbetrieb | Rückführsystem liefert ungültige Daten, Störung in Leitung oder Geber | Rückführung und Leitung prüfen, Parameter prüfen, bei Bedarf Rückführungsbaugruppe ersetzen |
| A.01 | Absolute Encoder Data Error, nur bei Absolutbetrieb | Spannungsversorgung der Rückführung instabil, Kontaktproblem | Steckverbindungen prüfen, Schirmung und Erdung prüfen, Versorgung im Regler durch Elektrofachkraft messen |
| A.10 | Overcurrent | Kurzschluss, mechanische Blockade, falsche Parametrierung | Mechanik prüfen, Leitung und Isolation prüfen, Parameter plausibilisieren, Regler und Motor getrennt testen |
| A.30 | Regeneration Error | Rückspeisung zu hoch, Regenerationspfad oder Zwischenkreisproblem | Regenerationspfad und Zwischenkreis prüfen, Fahrprofile und Verzögerungen prüfen |
| A.31 | Overvoltage | Netzspannung zu hoch, zu harte Verzögerung, Rückspeisung | Netzqualität prüfen, Verzögerungsrampen anpassen, Regler Zwischenkreis prüfen |
| A.40 | Main Circuit Voltage Error | Unterspannung, Phasenfehler, Einspeisung instabil | Einspeisung, Schutzorgane, Schaltgeräte und Phasen prüfen, Messung nur durch Elektrofachkraft |
| A.51 | Feedback Overspeed | Rückführung fehlerhaft, Parameter falsch, Signalstörung | Rückführungssignal prüfen, Schirmung prüfen, Parameter und Grenzwerte prüfen |
| A.70 | Overload | Dauerlast zu hoch, Achse schwergängig, Lagerung beschädigt | Mechanik prüfen, Schmierung und Führung prüfen, Motorlauf prüfen, Lastprofil anpassen |
| A.72 | Overload, Continuous overload | thermische Überlast durch Dauertakt oder hohe Haltemomente | Kühlung prüfen, Zyklus prüfen, Motor und Bremse auf Verschleiß prüfen |
| A.C2 | Encoder Phase Detection Fault, nur bei Inkrementalbetrieb | Phasenlage A B Z unplausibel durch Verschmutzung oder Geberdefekt | Leitung und Stecker prüfen, Signalqualität prüfen, Rückführungsbaugruppe ersetzen |
| A.C3 | PG phase disconnection of PG signal line | Unterbrechung oder Wackelkontakt in Rückführleitung | Zugentlastung, Stecker und Leitung prüfen, Schirmkontakt prüfen |
| A.C4 | PC Disconnection | Unterbrechung zwischen Regler und Bedien oder Schnittstelle | Verkabelung und Schnittstelle prüfen, Kontaktierung prüfen |
| A.63 | Momentary Power Loss Error | kurze Versorgungseinbrüche, Schaltgeräte oder Einspeisung instabil | Einspeisung und Schaltgeräte prüfen, Ereignislog auswerten, Netzqualität bewerten |
| A.C7 | Power Supply Line Open Phase | Phasenausfall oder Schutzorgan defekt | Phasen und Schutzorgane prüfen, Messung nur durch Elektrofachkraft |
Baugruppenübersicht
| Baugruppe | Bezeichnung funktional | Funktion | Hinweise zur Prüfung oder Reparatur |
|---|
| Leistungsanschluss und Isolation | Energieeinspeisung zum Motor | Überträgt die PWM Drehstromenergie vom Regler | Isolationsmessung gegen Gehäuse nur bei abgekoppeltem Regler, Sichtprüfung auf Öl und Scheuerstellen |
| Elektromagnetisches Wandlersystem | Drehmoment und Bewegungsfunktion | Wandelt elektrische Leistung in Drehmoment | Widerstandsvergleich der Phasen, thermische Kontrolle unter Last, Geräusch und Vibrationsprüfung |
| Positionsrückführung | Drehzahl und Lagefeedback | Liefert A B Z Signale für die Regelung | Signalqualität mit geeignetem Messmittel prüfen, Schirmung und Erdung beachten, Verschmutzung ausschließen |
| Haltebremse | Stillstandshaltung | Hält die Achse ohne Servomoment im Stillstand | Lüftspannung und Schaltsequenz prüfen, mechanisches Spiel einstellen, Verschleiß bei hoher Schalthäufigkeit beachten |
| Lagerung und Dichtsystem | Laufqualität und Schutz | Sichert ruhigen Lauf und schützt vor Eintrag | Rauheit, Axialspiel und Temperatur prüfen, Dichtflächen reinigen, Abriebquellen beseitigen |
| Thermoschutz und Überwachung | Übertemperaturschutz | Meldet Übertemperatur an den Regler | Leitungsweg prüfen, Plausibilität gegen Umgebung, Auslösung nicht überbrücken |
