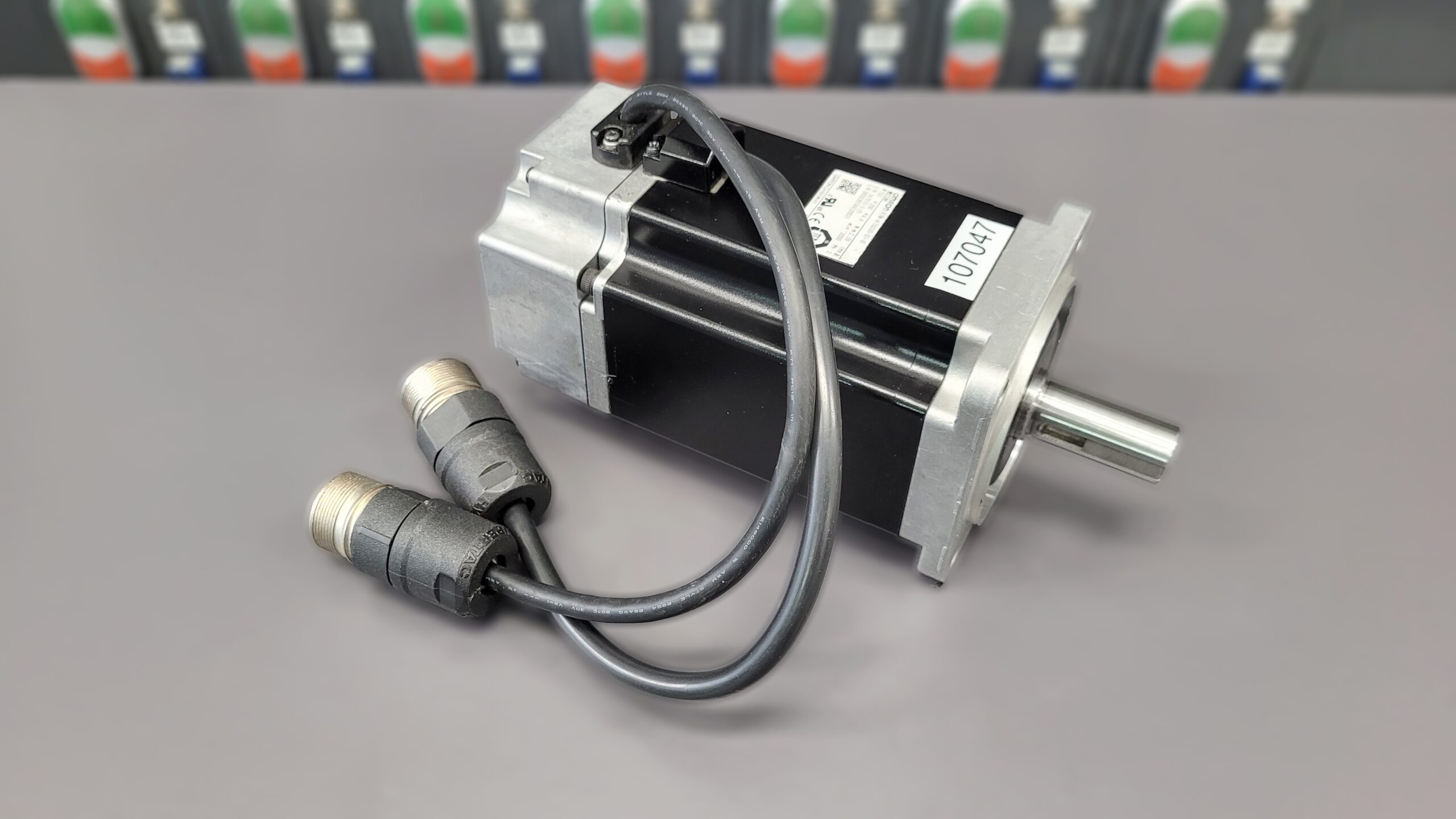

CNC-Produktionsstillstand durch Encoderfehler am Omron R7M-A75030-S1-D Servomotor mit Omron R7D-AP08H Servo Driver
Einleitung als echter Servicefall.
Ein Industriekunde aus der metallverarbeitenden Fertigung meldete wiederkehrende Produktionsunterbrechungen an einer CNC-Maschine mit einem Omron R7M-A75030-S1-D AC-Servomotor und einem Omron R7D-AP08H Servo Driver.
Besonders problematisch war das sporadische Auftreten der Fehler während aktiver Bearbeitungszyklen. Die Maschine stoppte teilweise mitten im Fertigungsprozess. Im Display des Servo Drivers erschienen wechselnde Encoder- und Kommunikationsfehler. Teilweise verschwand der Fehler nach Neustart kurzzeitig wieder.
Da die Achse mechanisch tief in der Maschine verbaut war und kein zweites identisches System zum Kreuztausch vorhanden war, begann der Kunde zunächst mit den typischen Maßnahmen:
- Servo Drive ersetzt
- Encoderleitung geprüft
- Steckverbindungen kontrolliert
- Spannungsversorgung geprüft

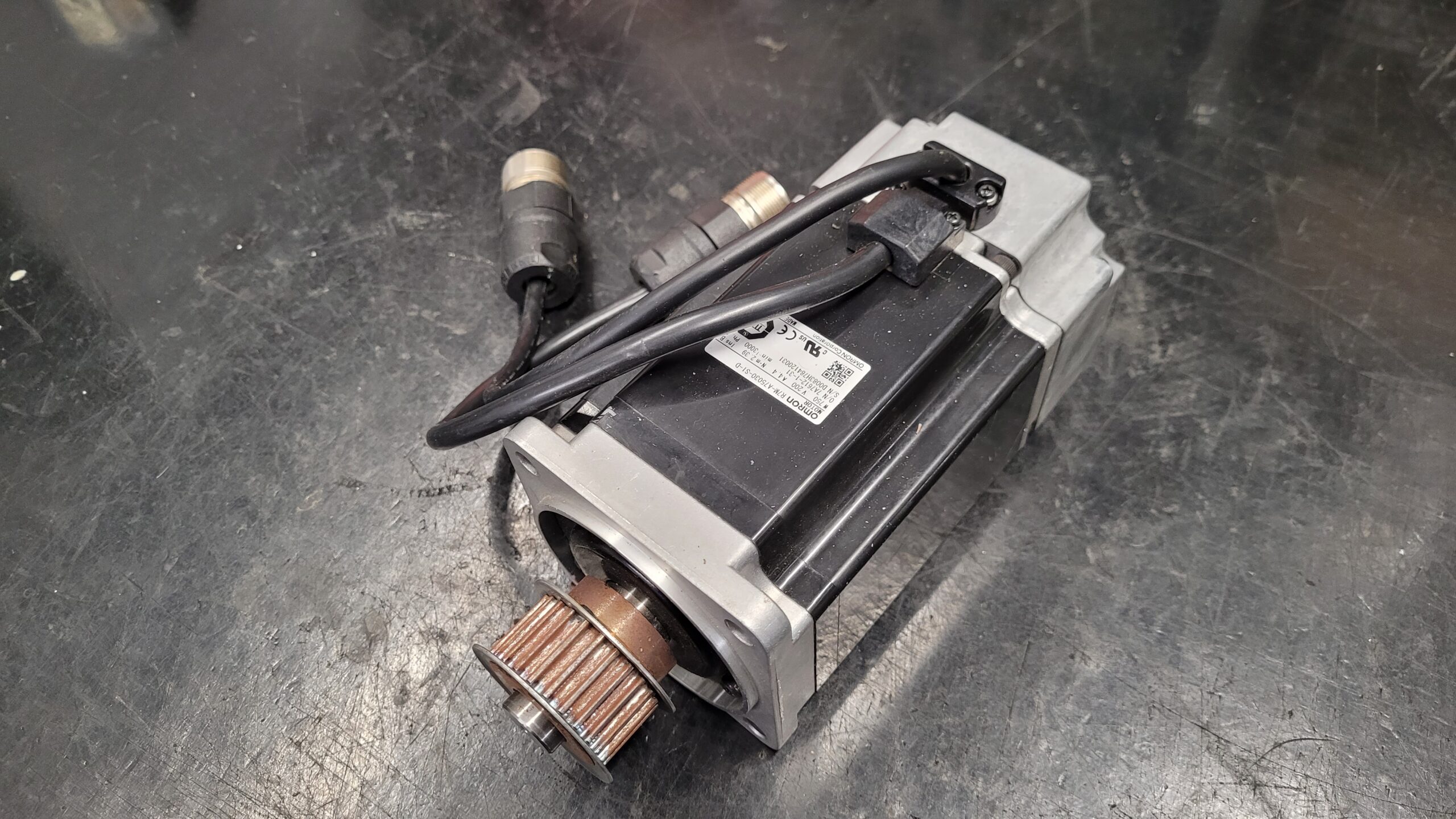

Erst nach Ausschluss externer Fehlerquellen wurde der Motor zur Analyse eingesendet.
Erste Diagnose
Bereits während der Eingangskontrolle zeigten sich typische Symptome eines instabilen Encoder-Rückführsystems:
- sporadische Encoder-Kommunikationsfehler
- unruhige Drehzahlrückmeldung
- Achsabwürfe während Lastwechsel
- instabile Regelung bei Erwärmung
- zeitweise Servo Ready Fehler
- inkonsistente Rückführsignale

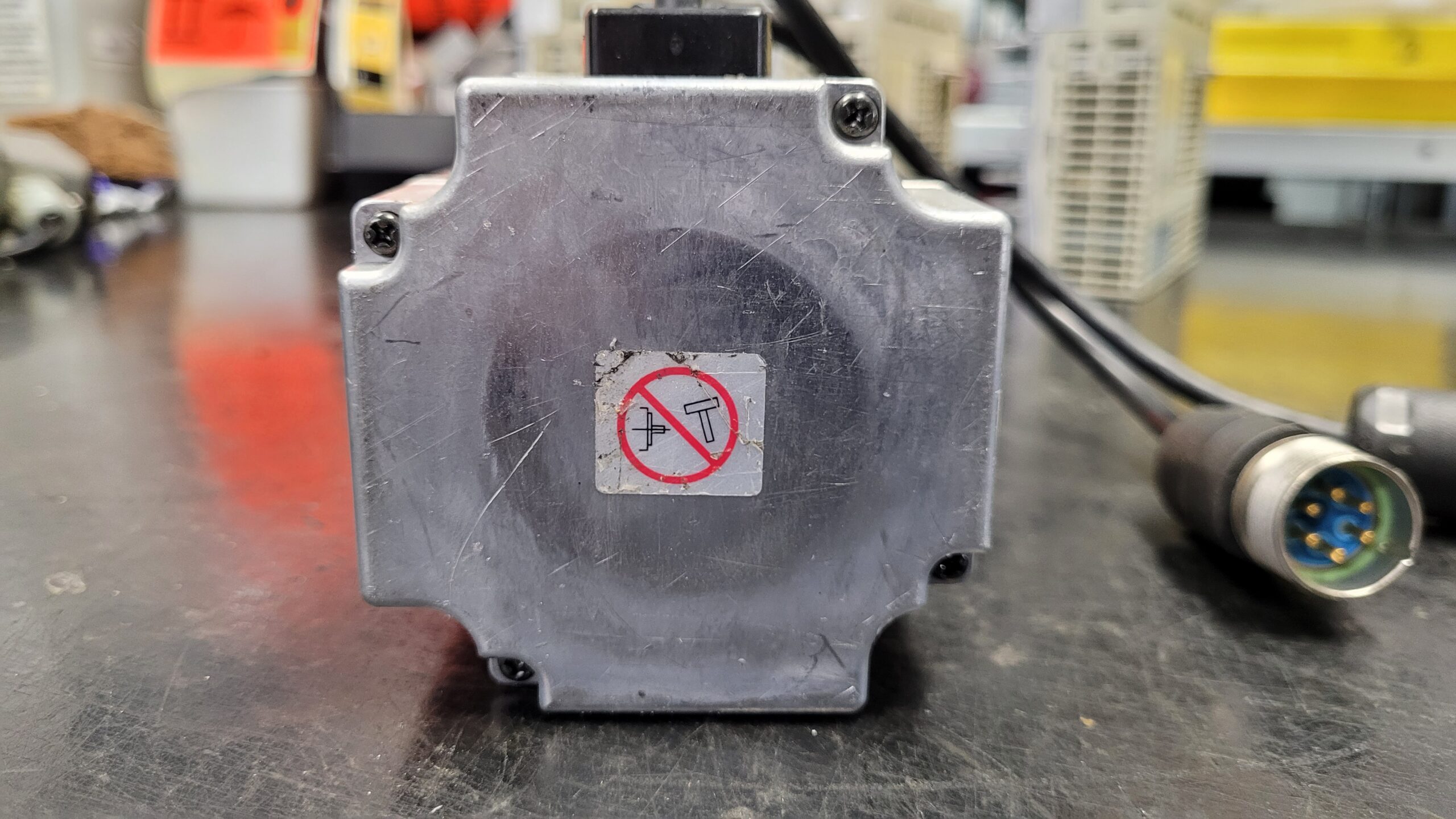

Die Sichtprüfung ergab zusätzlich:
- thermische Alterung im Encoderbereich
- erhöhte Lagergeräusche

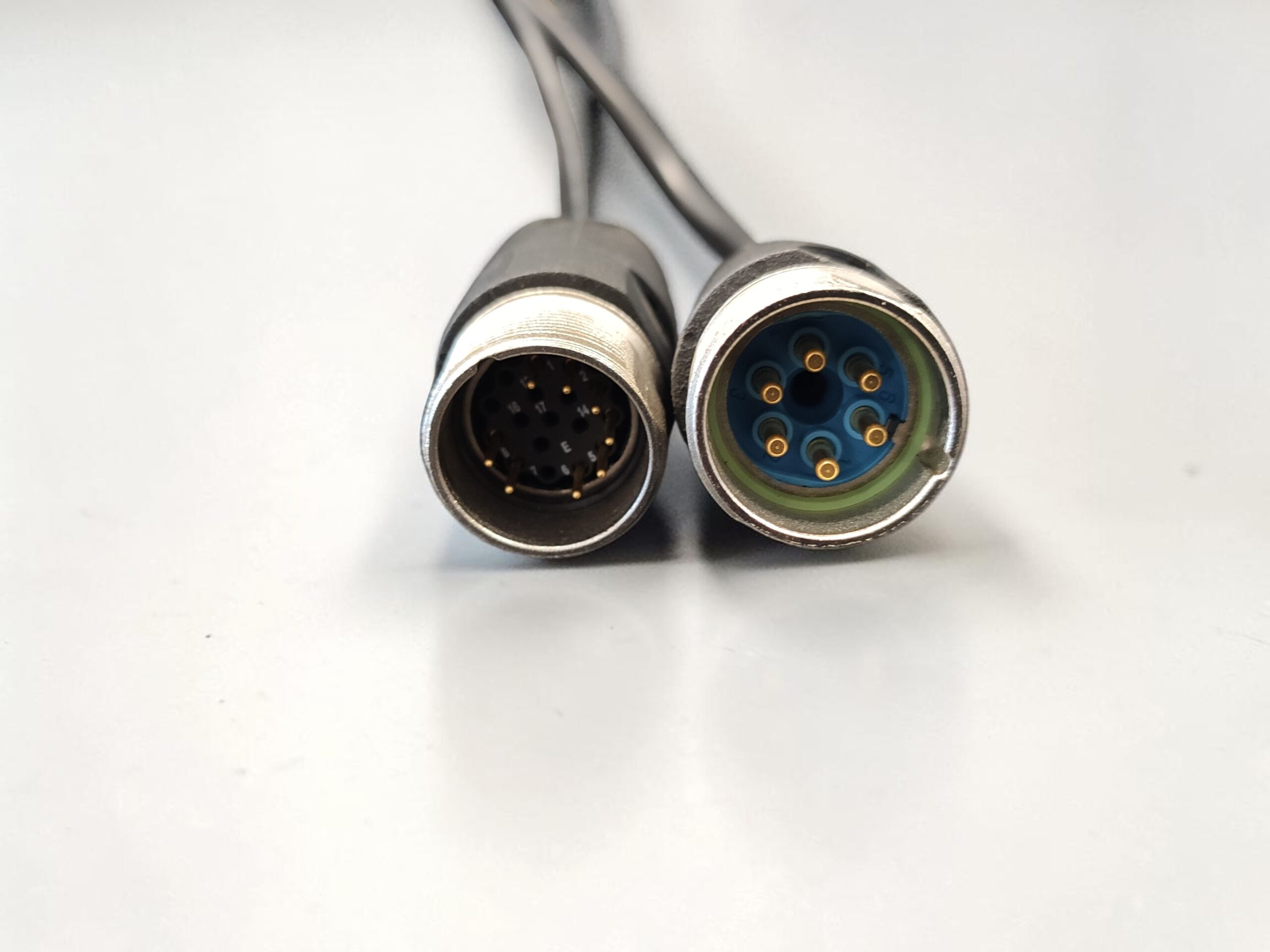

- Belastungsspuren an der Encoderverkabelung
- leichte Verschmutzung im Rückführsystem
Der verbaute Encoder war ein Yaskawa TRD-FY2000.
Tatsächliche Fehlerursache
Die technische Analyse ergab mehrere kombinierte Ursachen:
- interner Defekt des Encoders
- instabile Phasenrückführung
- sporadische Unterbrechung der Encoderkanäle
- thermisch bedingte Signalabbrüche
- beginnende Lagerprobleme
- gestörte Rückführsignale zwischen Encoder und Servo Driver
Besonders relevant war der Omron Alarm:
| Alarm | Bedeutung |
|---|
| A.C3 | Encoder disconnection detected |
Der Alarm beschreibt laut Omron-Dokumentation:
- Encoderphase A/B/S unterbrochen
- Kurzschluss im Encodersignal
- Kontaktprobleme
- fehlerhafte Encoderverkabelung
Weitere typische Folgealarme:
- A.C2 Phase error detected
- A.C1 Runaway detected
- A.51 Overspeed
- A.d0 Deviation counter overflow
Quelle Omron Alarmmanual.
Reparaturmaßnahmen
Der Servomotor wurde vollständig überholt und technisch instandgesetzt.
Durchgeführte Arbeiten:
- vollständige Demontage
- Austausch des defekten Encoders
- Lagerwechsel
- Reinigung aller Baugruppen
- Kontrolle der Wicklungsisolation
- Überprüfung der Rückführleitungen
- Neujustage des Encodersystems
- Kontrolle der Geberphasen
- thermischer Belastungstest
- mehrstündiger Dauerlauf
- Testbetrieb mit kompatiblem Omron R7D-AP08H Servo Driver
Besonderes Augenmerk lag auf:
- stabiler Encoderkommunikation
- fehlerfreier Phasenrückmeldung
- sauberer Drehzahlregelung
- thermischer Signalstabilität

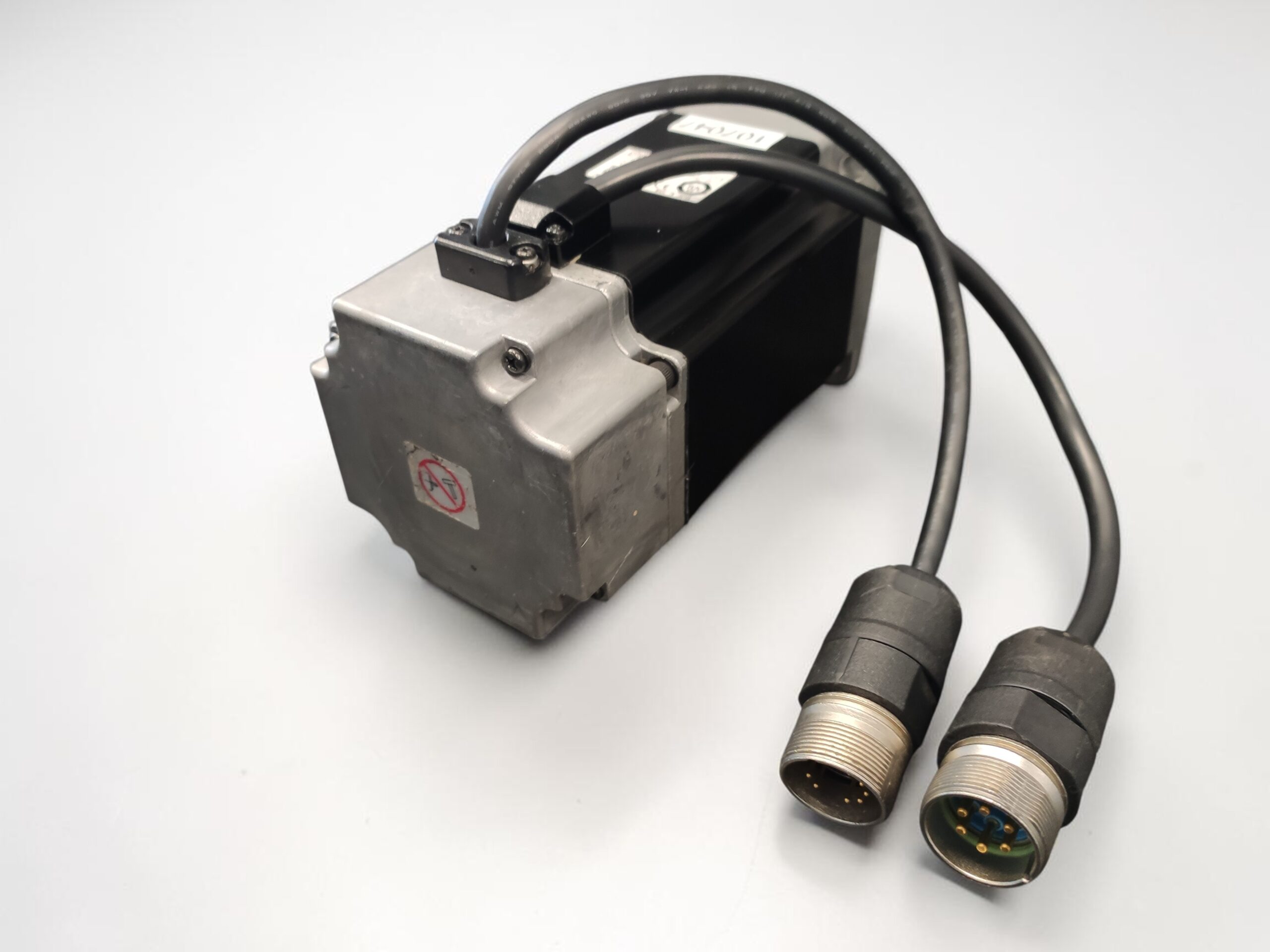

Endprüfung und Rückversand
Nach Abschluss der Reparatur wurde der Motor auf unserem Prüfstand unter realistischen Lastbedingungen getestet.
Geprüft wurden:
- Encoderfeedback
- Signalqualität
- Temperaturverhalten
- Lastwechsel
- Regelverhalten
- Dauerbetrieb
- Kommunikationsstabilität

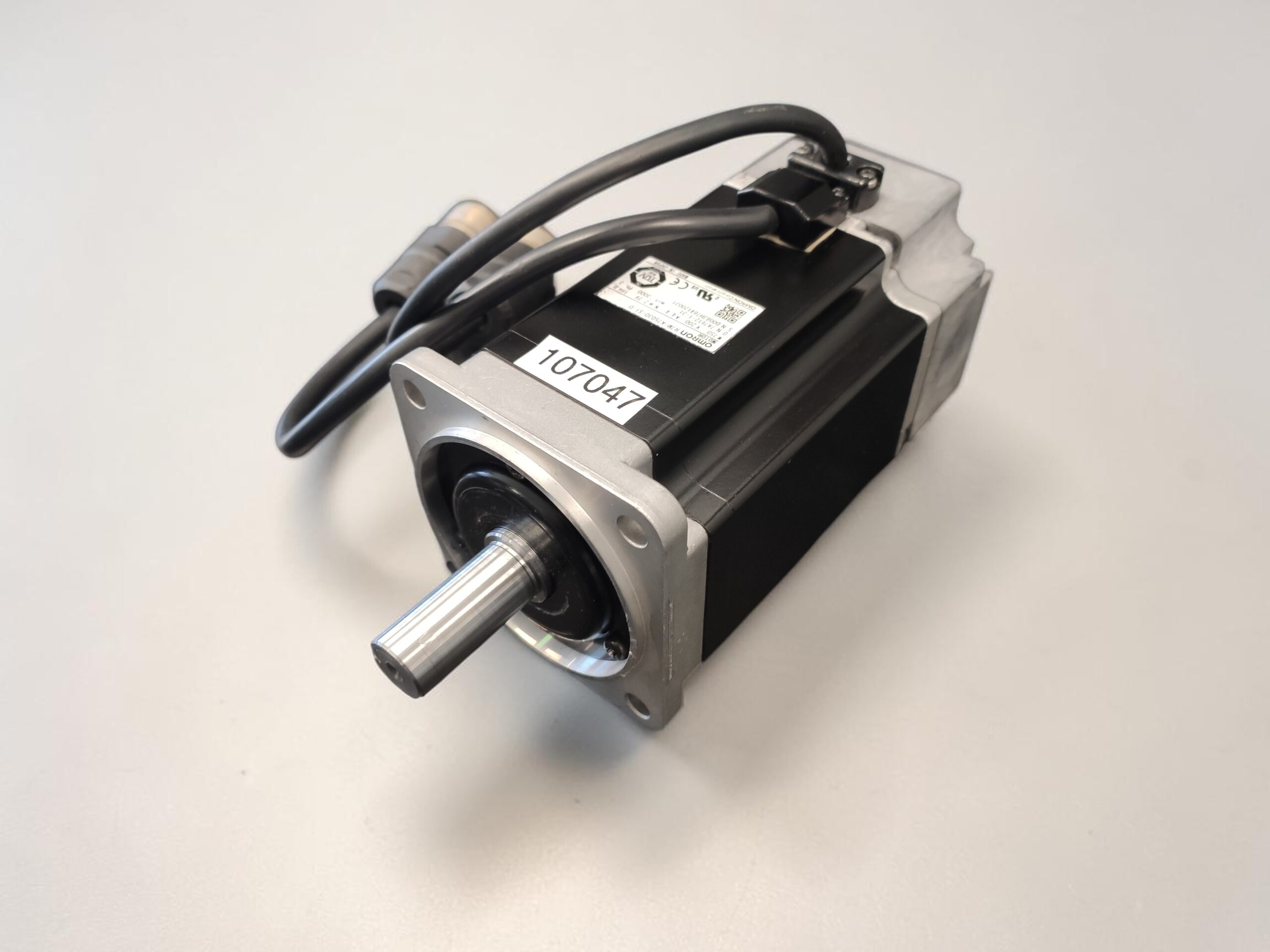

Nach erfolgreicher Endprüfung lief das System stabil ohne Encoder- oder Kommunikationsfehler.
Der Motor wurde anschließend kurzfristig an den Kunden zurückgesendet, wodurch die Produktionsanlage schnell wieder verfügbar war.
Kundenfeedback
„Nach der Reparatur läuft die Achse wieder stabil. Die sporadischen Encoderfehler sind vollständig verschwunden und die Maschine produziert wieder zuverlässig.“
Weitere Informationen wie Preis, Lieferzeit zu erwähnten Geräten:
Weitere Informationen zu unseren Omron-Reparaturen finden Sie hier.
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Omron-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat zur Seite.
Technische Daten
| Parameter | Wert |
|---|
| Hersteller | Omron |
| Modell | R7M-A75030-S1-D |
| Motortyp | AC Servo Motor |
| Leistung | 750 W |
| Spannung | 200 V |
| Strom | 4.4 A |
| Drehzahl | 3000 min⁻¹ |
| Drehmoment | 2.39 Nm |
| Phasen | 3 |
| Isolationsklasse | B |
| Encoder | Yaskawa TRD-FY2000 |
| Servo Driver | Omron R7D-AP08H |
| Herkunft | Made in Japan |

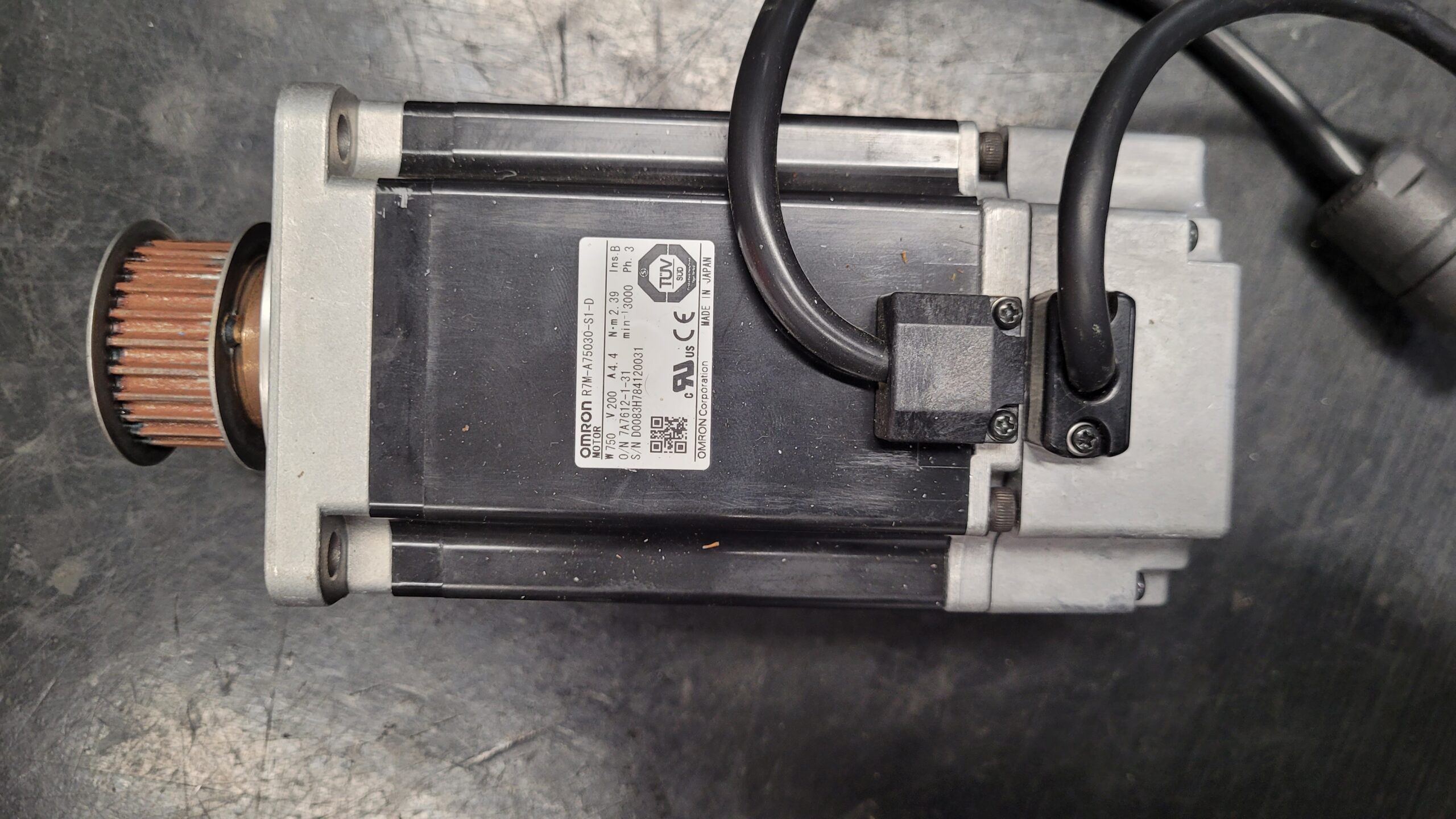

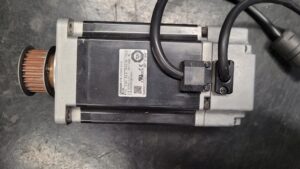

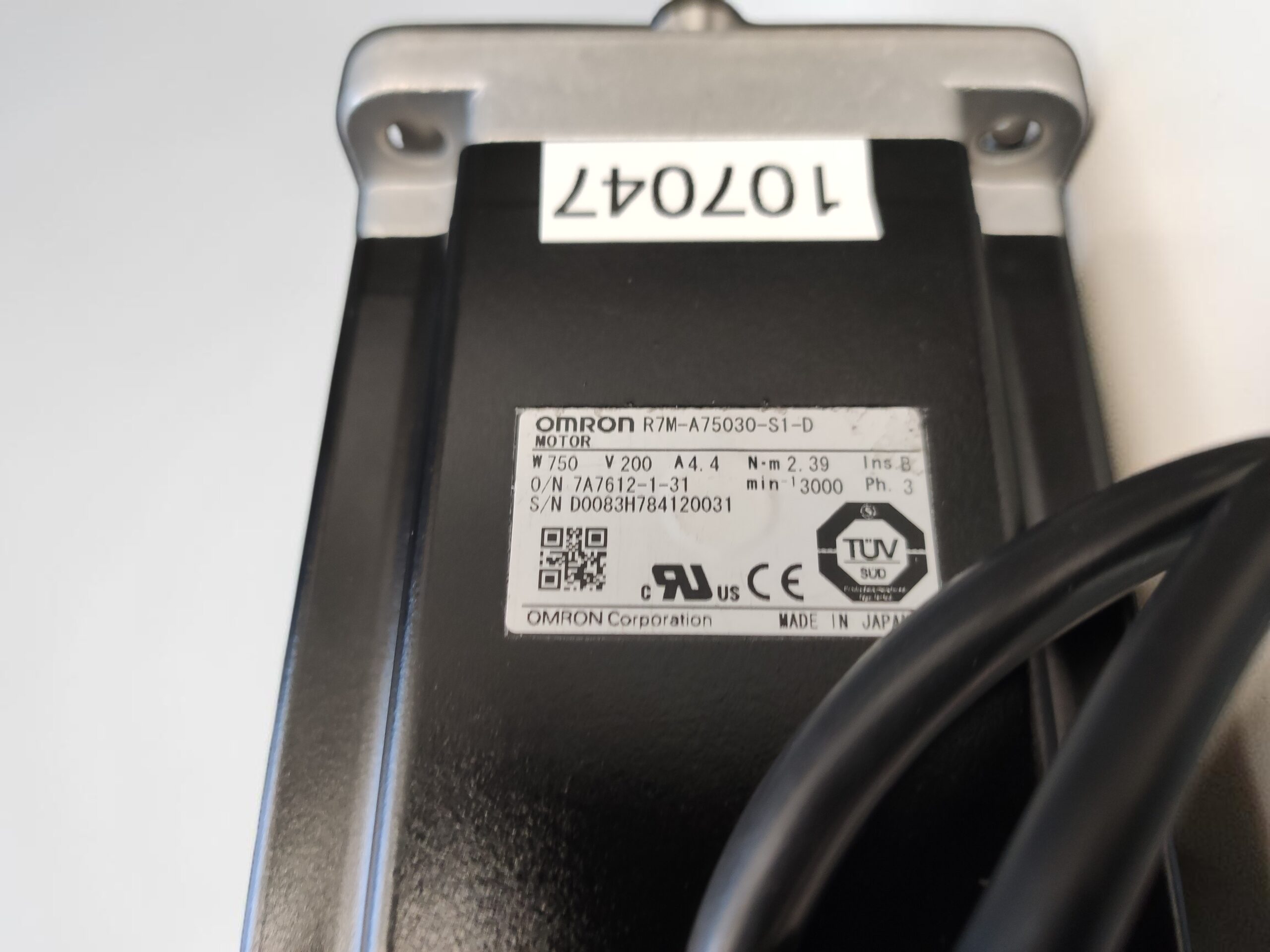

Typenschilddaten aus Bildmaterial.
