12.07.2026 von Viktor Siebert

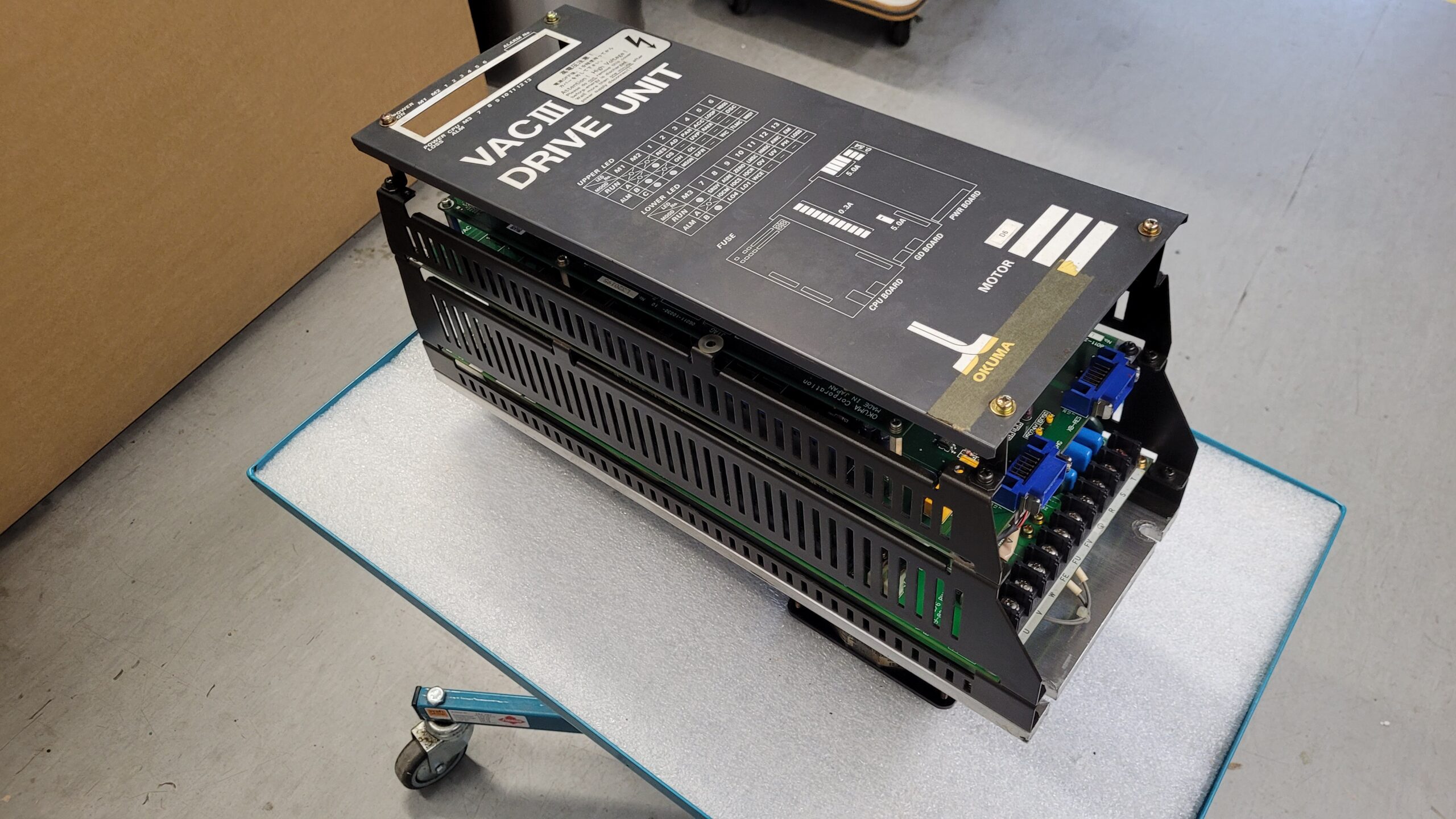

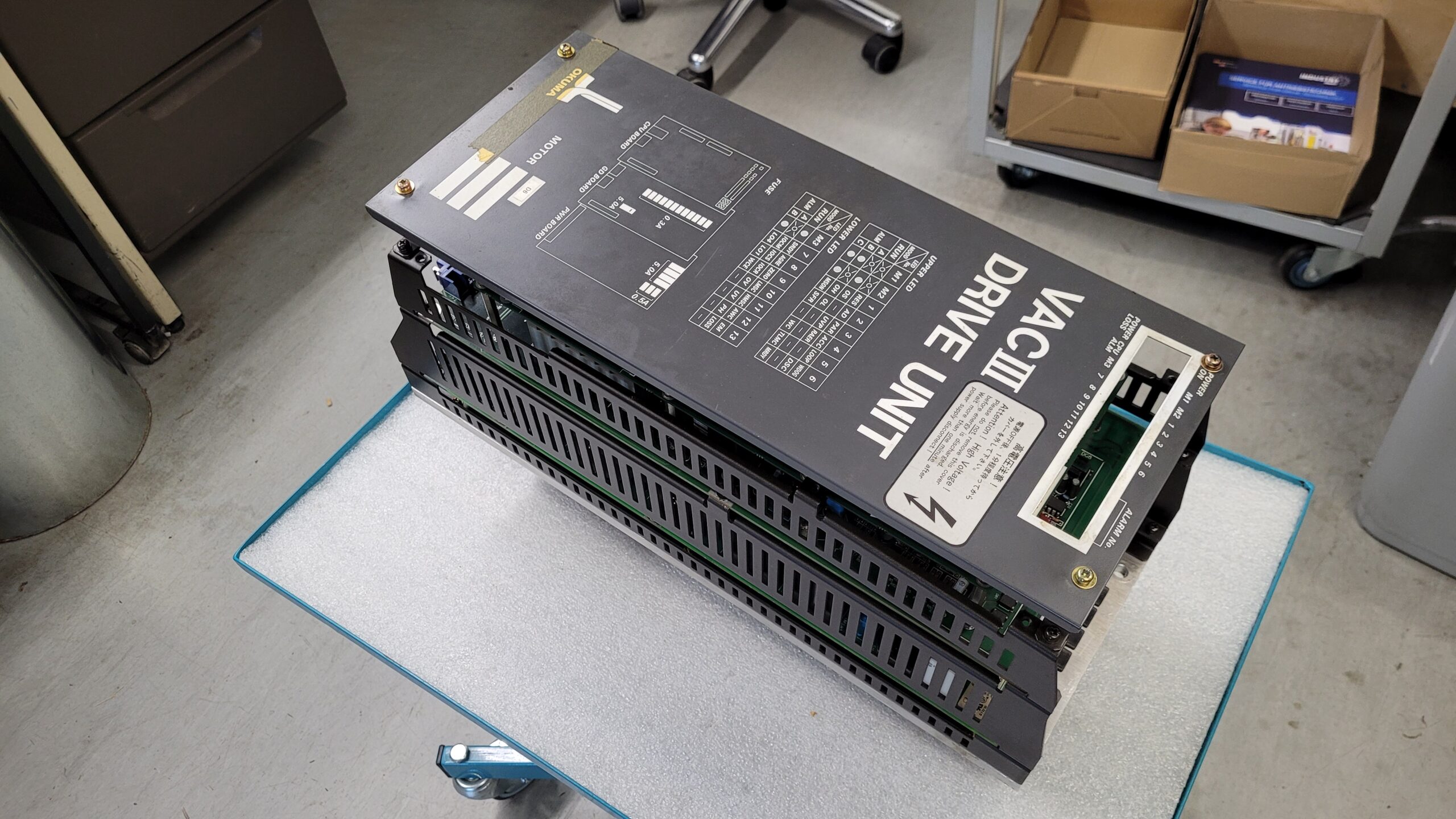

Ein Okuma VACIV-D6 Spindle Drive erreichte unsere Werkstatt mit einem schwer einzugrenzenden Fehlerbild: Während des Maschinenbetriebs erschien gelegentlich Alarm 10. Nach einem Neustart ließ sich die CNC-Maschine teilweise wieder betreiben, der Fehler trat jedoch ohne sichere Vorwarnung erneut auf.

Gerade sporadische Störungen an Spindelantrieben sind für einen Produktionsbetrieb problematisch. Solange das System funktioniert, lässt sich der Fehler häufig nicht unmittelbar reproduzieren. Tritt er während der Bearbeitung auf, wird die Spindel gestoppt und das laufende Programm unterbrochen. Neben dem eigentlichen Maschinenstillstand können dadurch Werkstücke, Werkzeuge und fest eingeplante Produktionszeiten betroffen sein.

Das bereitgestellte Okuma-Handbuch beschreibt Alarm 10 als „Motor cable overcurrent“. Gemeint ist ein innerhalb des VAC-Antriebssystems erkanntes, kurzzeitiges Überstromereignis im Motorstromkreis. Der Alarm besitzt die Alarmstufe 1a und die Verarbeitungsstufe 1. Das System schaltet dabei den Motorstrom ab und lässt den Motor frei auslaufen.

Bei einem gelegentlich auftretenden Alarm 10 muss deshalb nicht nur das Leistungsteil des Spindle Drives betrachtet werden. Ebenso wichtig sind der Spindelmotor, die Motorleitung, sämtliche Steckverbindungen, die Isolation gegen Erde und die Stromerfassung innerhalb des Antriebs.

Erste Diagnose des Okuma VACIV-D6

Die Prüfung begann mit einer vollständigen Sichtkontrolle des Gerätes und der einzelnen Baugruppen. Das übergebene VACIV-D6 besteht nach den vorliegenden Bestandsdaten aus mehreren funktional getrennten Platinen und einem Leistungsteil.

Baugruppe	Platinenbezeichnung	Modellbezeichnung	Hersteller-Nr.	Menge
Steuerboard	VAC IV CPU Board	06011-10030-10	A006-1510	1
Leistungsplatine	VAC IV GD Board 2	06011-21030	A006-1511	1
Verbindungsplatine	Nicht angegeben	E4809-770-077	Nicht angegeben	3
Leistungsplatine	Power Board	E4809-820-001-B	1006-1212	1
Leistungsteil	D6	Nicht angegeben	Nicht angegeben	1

Zunächst wurden folgende Punkte kontrolliert:

• Verfärbungen, thermisch belastete Bereiche und beschädigte Leiterbahnen
• Verschmutzungen zwischen den einzelnen Baugruppen
• Zustand der Steckverbinder und Verbindungsplatinen
• Kontaktstellen zwischen CPU Board, Gate-Drive-Platine und Power Board
• Zwischenkreis und leistungsführende Verbindungen
• Leistungshalbleiter und deren Ansteuerung
• Strommessung und Stromrückführung
• Spannungsversorgung der Steuerelektronik
• Isolationsabstände und mögliche leitfähige Ablagerungen
• mechanischer Zustand der Baugruppen und Lötstellen

Bei einem sporadischen Überstromalarm ist eine rein statische Messung häufig nicht ausreichend. Ein Halbleiter oder eine Ansteuerstufe kann im kalten Zustand unauffällig arbeiten und erst unter Temperatur, höherem Motorstrom oder schnellen Lastwechseln instabil werden.

Das Okuma-Handbuch unterscheidet zwischen der normalen Betriebsanzeige und dem Fehlerbetrieb. Im Normalzustand sind die Status-LEDs M1, M2 und M3 ausgeschaltet. Bei einer Störung leuchtet oder blinkt mindestens eine dieser LEDs. Zusätzlich wird der Fehler als zweistellige Zahl auf der 7-Segment-Anzeige des Control Boards dargestellt. Bei Alarm 10 leuchten die dem Leistungskreis zugeordneten Anzeigen entsprechend der Fehlerlogik.

Bedeutung von Alarm 10

Merkmal	Angabe aus der Dokumentation
Alarmnummer	10
Englische Bezeichnung	Motor cable overcurrent
Deutsche Bedeutung	Momentaner Überstrom im Motorstromkreis
Alarmstufe	1a
Verarbeitungsstufe	1
Reaktion des Drives	Motorstrom wird abgeschaltet
Motorverhalten	Motor läuft frei aus
Zugeordnete Statusanzeige	IOCM
Betroffener Bereich	Leistungskreis, Motorleitung oder angeschlossene Last

Die Bezeichnung „Motor cable overcurrent“ bedeutet nicht automatisch, dass ausschließlich die Motorleitung defekt ist. Der Antrieb erkennt einen Strom, der den zulässigen Erfassungsbereich überschreitet. Die technische Ursache kann sich an mehreren Stellen befinden:

• Kurzschluss oder zeitweise Verbindung zwischen zwei Motorphasen
• Isolationsfehler einer Motorphase gegen PE oder Motorgehäuse
• beschädigte Motorleitung
• verunreinigter oder feuchter Motorstecker
• Isolationsproblem im Spindelmotor
• Fehler im Leistungsteil des VACIV-D6
• instabile Gate-Ansteuerung
• fehlerhafte Stromerfassung
• Kontaktproblem zwischen den internen Platinen
• thermisch instabile elektronische Bauteile

Tatsächliche Fehlerursache und technische Einordnung

Da der Alarm nur gelegentlich auftrat, lag keine dauerhaft niederohmige Verbindung im Ausgang vor. Ein permanenter Kurzschluss hätte den Fehler normalerweise bereits beim Einschalten oder unmittelbar bei der ersten Ansteuerung reproduzierbar ausgelöst.

Das Fehlerbild deutete daher auf eine intermittierende Störung hin. Solche Fehler können von der Belastung, der Motordrehzahl, der Temperatur oder vom Schaltzustand der Leistungsendstufe abhängen.

Die Diagnose konzentrierte sich auf folgende mögliche Fehlerketten:

• Ein Bauteil innerhalb des Leistungsteils verändert unter Erwärmung seine elektrischen Eigenschaften.
• Die Stromerfassung meldet kurzzeitig einen unzulässig hohen Motorstrom.
• Eine instabile Gate-Ansteuerung führt zu einem fehlerhaften Schaltvorgang der Leistungshalbleiter.
• Ein Kontaktproblem zwischen GD Board, Power Board und Leistungsteil unterbricht oder verfälscht Ansteuersignale.
• Eine gealterte Spannungsversorgung beeinflusst die Steuerelektronik oder die Treiberstufen.
• Leitfähige Verschmutzungen oder geschwächte Isolationsabstände verursachen nur bei bestimmten Spannungs- und Temperaturzuständen eine Störung.

Ohne eine zusätzliche Prüfung von Motor und Motorleitung kann ein externer Fehler allerdings nicht vollständig ausgeschlossen werden. Bei erneutem Auftreten nach Einbau müssen deshalb auch die Isolation des Motors, die Motorleitung und die Steckverbindungen in der Maschine geprüft werden.

Im bereitgestellten Manual ist Alarm 10 eindeutig dem unmittelbaren Überstrom im Motorstromkreis zugeordnet. Alarm 11 bezeichnet dagegen einen Kurzschluss in einem Arm des Inverter-Brückenkreises. Diese Trennung ist für die Diagnose wichtig: Alarm 10 beschreibt zunächst das erkannte Stromereignis, während Alarm 11 ausdrücklich auf einen Brückenkurzschluss innerhalb des Inverters verweist.

Reparaturmaßnahmen

Da keine detaillierte Bauteilliste der tatsächlich erneuerten elektronischen Einzelkomponenten vorliegt, werden an dieser Stelle keine konkreten Halbleiter, Kondensatoren oder Widerstände als ausgetauscht dargestellt.

Die fachgerechte Bearbeitung eines solchen Okuma VACIV-D6 umfasst jedoch folgende Arbeitsschritte:

• vollständige Demontage der zugänglichen Baugruppen
• Reinigung der Platinen und Leistungskomponenten
• Kontrolle sämtlicher Steckverbindungen
• Prüfung der drei Verbindungsplatinen E4809-770-077

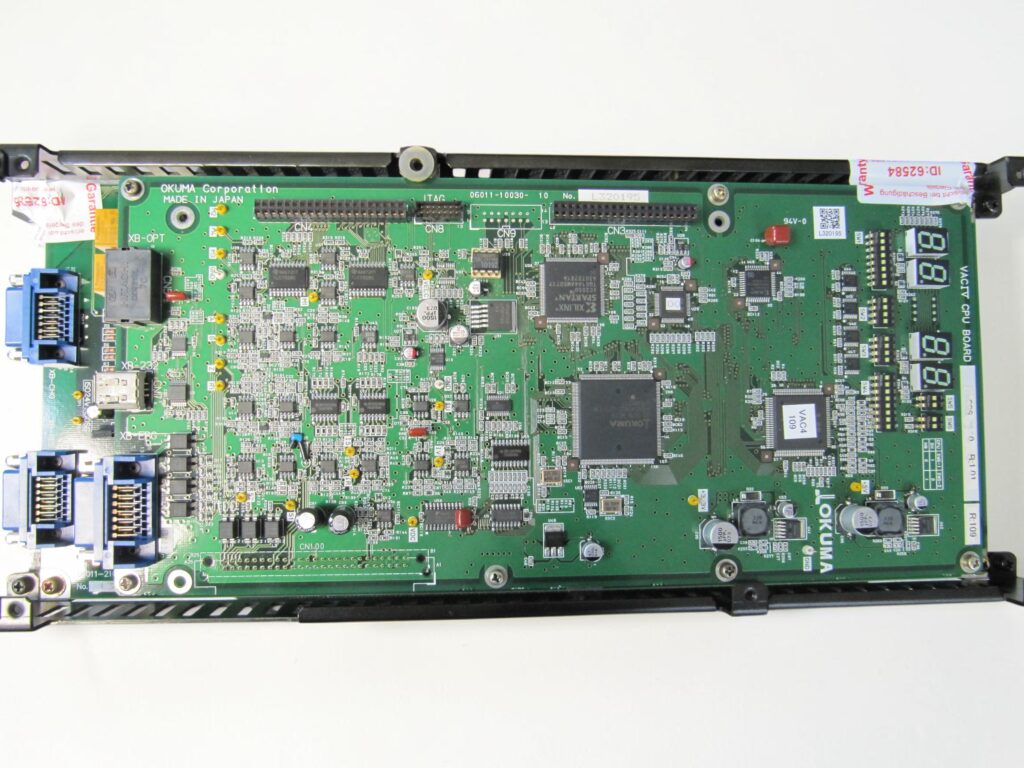

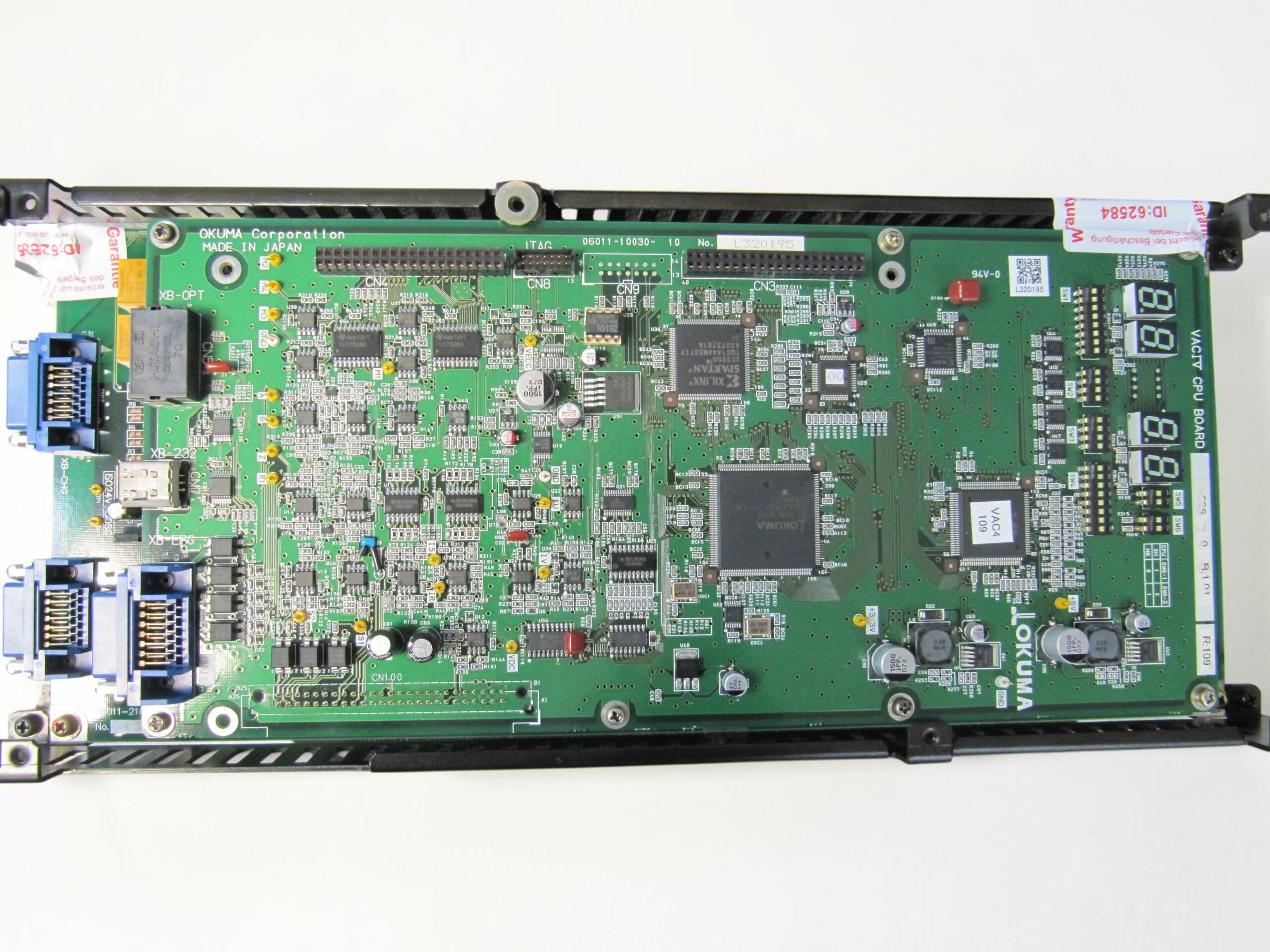

• Untersuchung des VAC IV CPU Boards 06011-10030-10
• Prüfung des VAC IV GD Board 2 mit der Nummer 06011-21030
• Kontrolle des Power Boards E4809-820-001-B
• elektrische Prüfung des D6-Leistungsteils
• Kontrolle der Ansteuersignale zwischen CPU Board und Gate Drive
• Prüfung der internen Versorgungsspannungen
• Untersuchung der Strommess- und Schutzschaltungen
• thermische Prüfung auffälliger Baugruppen
• Nacharbeit auffälliger Löt- und Kontaktstellen
• abschließende Isolations- und Sicherheitsprüfung

Besondere Aufmerksamkeit galt der Verbindung zwischen der Steuerung, dem Gate-Drive-Bereich und dem Leistungsteil. Eine zuverlässige Endstufenansteuerung setzt voraus, dass die Schaltbefehle des CPU Boards sauber übertragen und von der GD-Platine korrekt umgesetzt werden.

Bereits kleine Übergangswiderstände, gealterte Kontaktflächen oder thermisch beanspruchte Lötstellen können bei einem älteren Spindle Drive zu Fehlern führen, die im unbelasteten Zustand nicht sichtbar sind.

Diagnose des externen Motorstromkreises

Vor dem erneuten Einsatz des Okuma VACIV-D6 sollte die Maschine ergänzend auf folgende Punkte untersucht werden:

Prüfpunkt	Vorgehensweise	Hintergrund
Motorleitung U, V, W	Durchgang und Phasenwiderstände prüfen	Unterbrechungen und Kontaktprobleme erkennen
Isolation gegen PE	Motor und Leitung vom Drive trennen und geeignet prüfen	Erdschluss oder geschwächte Isolation ausschließen
Motorstecker	Auf Öl, Feuchtigkeit, Kühlmittel und Verschmutzung prüfen	Leitfähige Ablagerungen können Überstrom auslösen
Klemmstellen	Schrauben und Kontakte kontrollieren	Lose Verbindungen erzeugen Erwärmung und Lichtbögen
Spindelmotor	Wicklungswiderstände vergleichen	Phasenabweichungen können auf Wicklungsschäden hinweisen
mechanische Last	Spindel, Lager und Antrieb kontrollieren	Schwergängigkeit erhöht den Motorstrom
Schirmung und Erdung	Leitungsführung und PE-Verbindungen prüfen	Störungen der Stromerfassung vermeiden

Eine Isolationsmessung darf nicht über die angeschlossene Elektronik des Spindle Drives durchgeführt werden. Der Motor und die Motorleitung müssen dafür fachgerecht vom VACIV-D6 getrennt werden.

Endprüfung und Rückversand

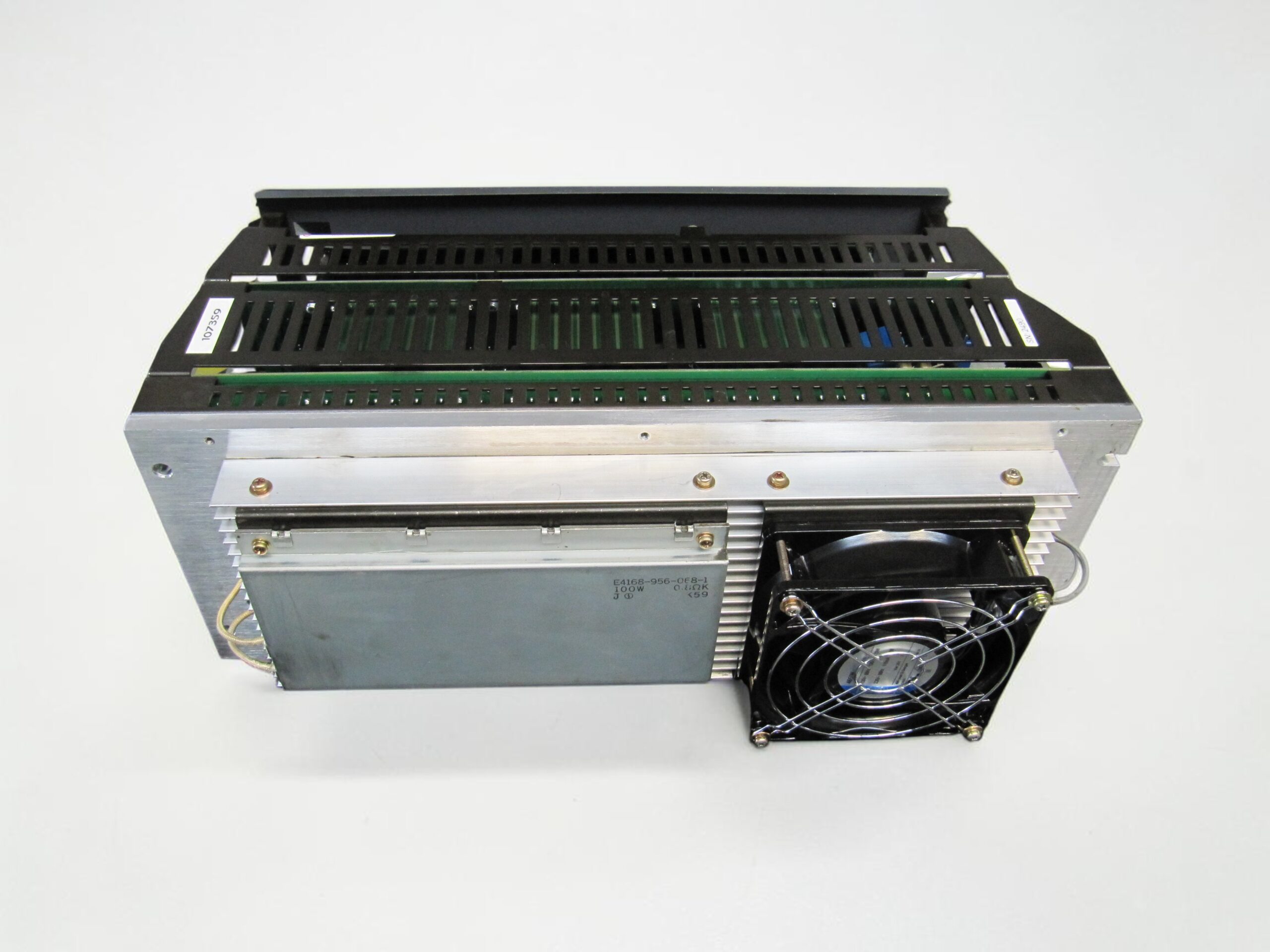

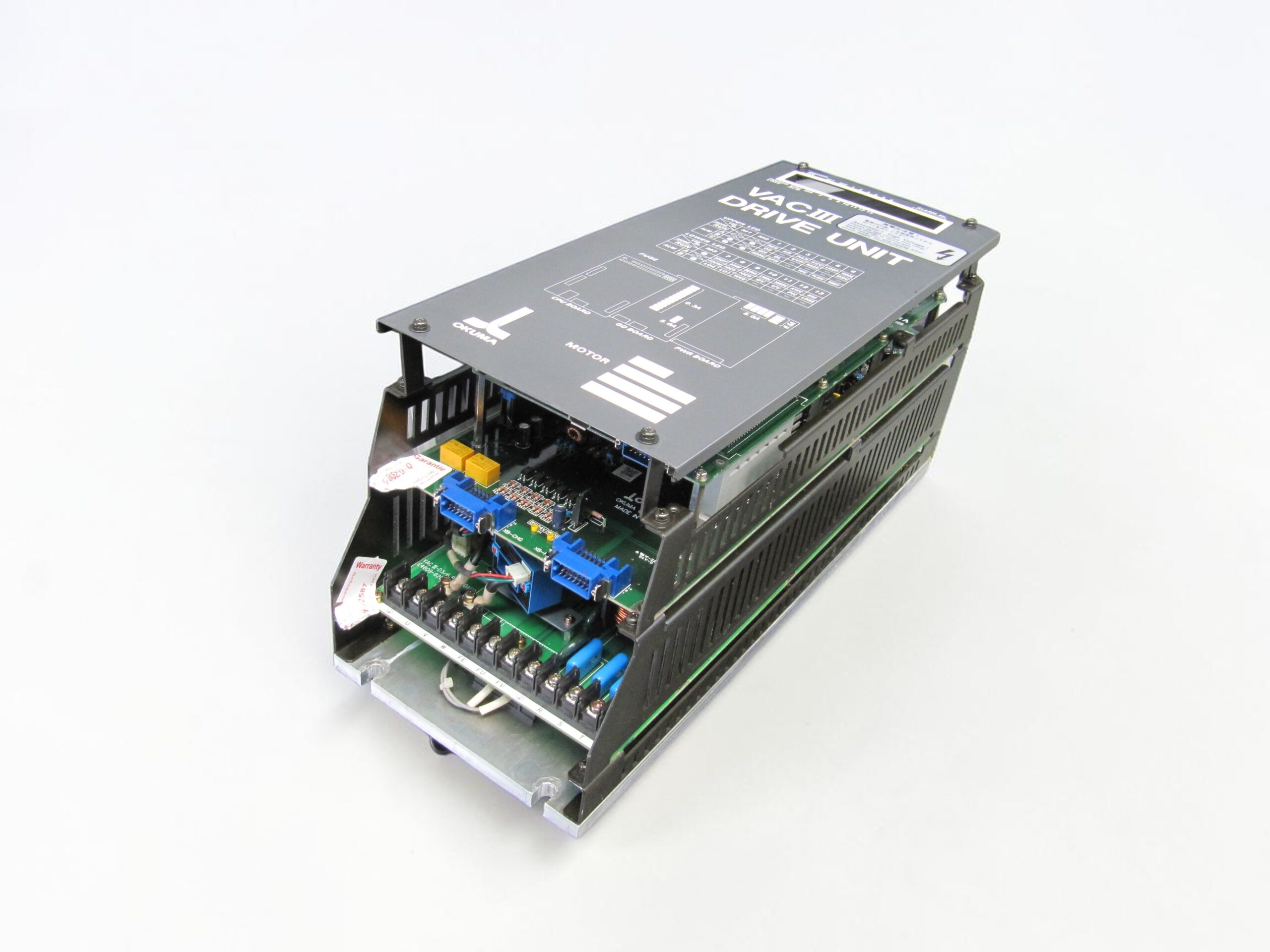

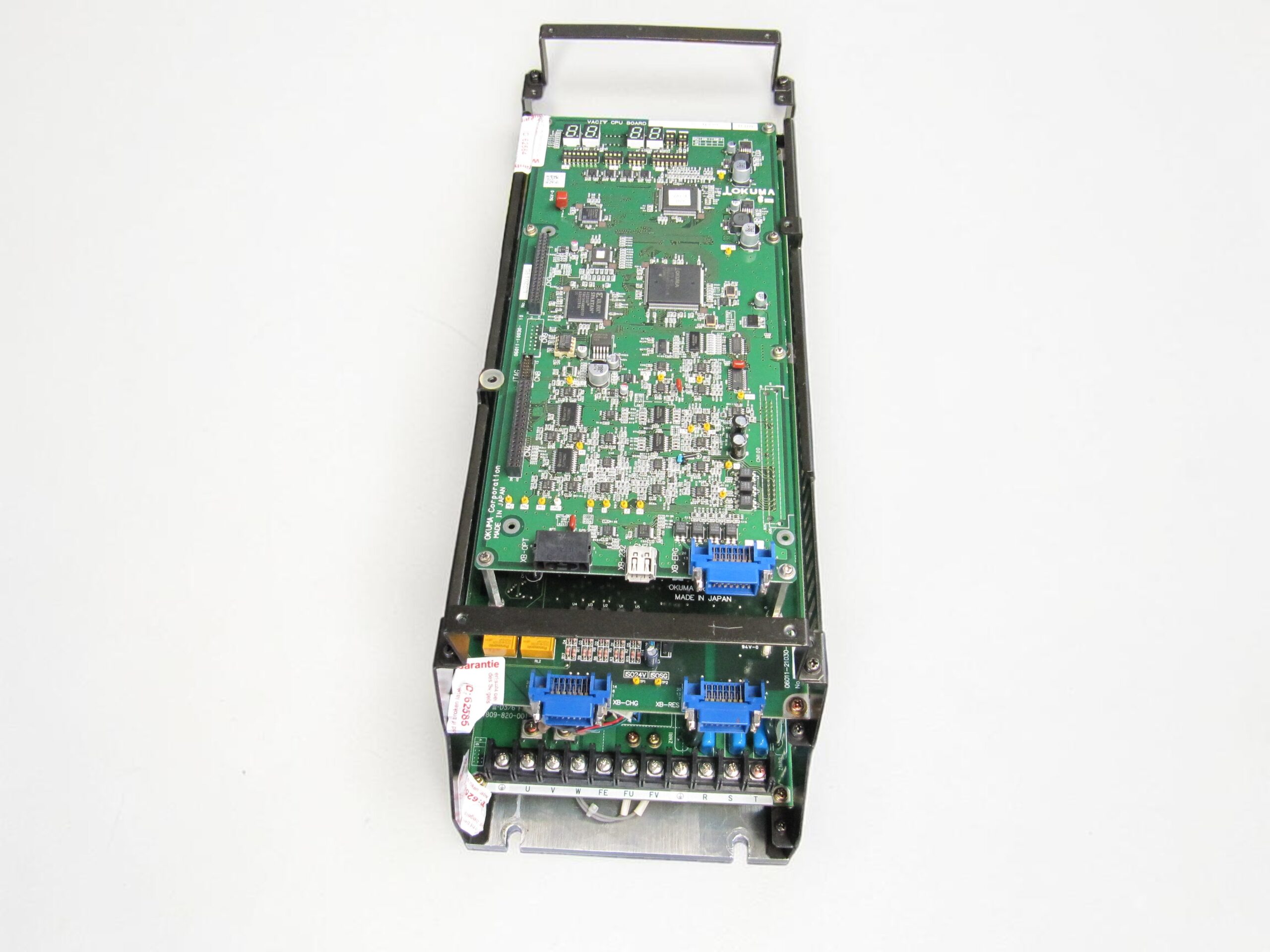

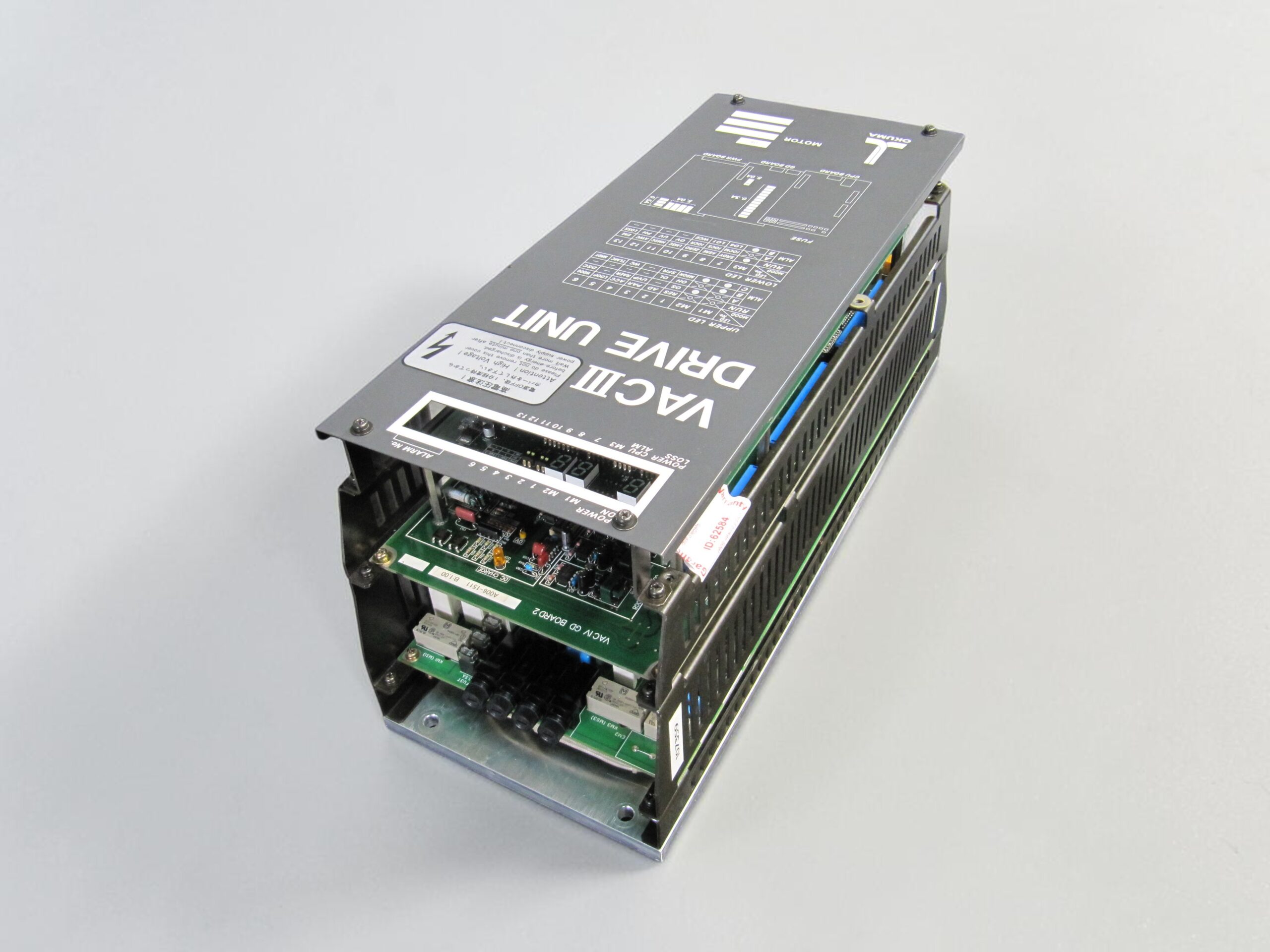

Nach Abschluss der Arbeiten wurde der Okuma Spindle Drive erneut zusammengebaut und für die Funktionsprüfung vorbereitet. Bei der Endkontrolle wurden die Baugruppen nicht nur im Einschaltzustand betrachtet. Entscheidend war die Überwachung des Drives über unterschiedliche Betriebs- und Temperaturzustände.

Die Prüfung umfasste:

• kontrolliertes Einschalten der Steuerspannung
• Prüfung der POWER-, LOSS- und CPUALM-Anzeigen
• Kontrolle der 7-Segment-Anzeige
• Beobachtung der Betriebsstatus-LEDs
• Freigabe des Leistungsteils
• Prüfung der Ansteuerung des Motorstromkreises
• Wechsel zwischen unterschiedlichen Drehzahl- und Lastzuständen
• wiederholte Beschleunigungs- und Verzögerungsvorgänge
• Temperaturbeobachtung der Leistungselektronik
• längere Betriebsphase zur Erkennung sporadischer Fehler
• wiederholte Start- und Stoppsequenzen

Laut Manual zeigt die POWER-LED an, dass die Steuerversorgung des VAC-Drives vorhanden ist. Die LOSS-LED weist auf eine Spannung außerhalb der Vorgabe innerhalb der Rechenschaltung hin. Die rote CPUALM-Anzeige kennzeichnet einen Fehler im Berechnungs- beziehungsweise Steuerkreis. Die weiteren LEDs dienen im normalen Betrieb als Ein- und Ausgangsanzeigen und im Fehlerfall zur Eingrenzung der Alarmursache.

Erst nach stabiler Funktion über die gesamte Prüfdauer wurde das Gerät für den Rückversand vorbereitet.

Preis und Lieferzeit für Okuma VACIV-D6 Drive Unit

Weitere Informationen zu unseren Okuma-Reparaturen finden Sie hier.

📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Mitsubishi-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat zur Seite.

Technische Daten des Okuma VACIV-D6

Technisches Merkmal	Dokumentierte Angabe
Hersteller	Okuma
Gerätebezeichnung	VACIV-D6
Alternative Schreibweisen	VAC IV-D6, VAC IV D6, Okuma D6 Spindle Drive
Geräteklasse	Spindle Drive Unit, CNC Drive, Spindle Amplifier
Funktion	Ansteuerung und Regelung eines VAC-Spindelmotors
Achsen	Spindelantrieb, teilweise mit C-Achs-Funktion gemäß Systemausführung
Steuerboard	VAC IV CPU Board 06011-10030-10
Steuerboard Hersteller-Nr.	A006-1510
Gate-Drive-Platine	VAC IV GD Board 2, 06011-21030
Gate-Drive Hersteller-Nr.	A006-1511
Power Board	E4809-820-001-B
Power Board Hersteller-Nr.	1006-1212
Verbindungsplatinen	E4809-770-077, insgesamt drei Stück
Leistungsteil	D6
Diagnoseanzeige	Zweistellige 7-Segment-Anzeige
Statusanzeigen	POWER, LOSS, CPUALM, M1, M2, M3 und LEDs 1 bis 13
Alarmübertragung	Alarmdaten werden an die NC übertragen und am CRT angezeigt
Spannung	Im vorliegenden Dokumentauszug nicht angegeben
Ausgangsstrom	Im vorliegenden Dokumentauszug nicht angegeben
Ausgangsleistung	Im vorliegenden Dokumentauszug nicht angegeben
Frequenzbereich	Im vorliegenden Dokumentauszug nicht angegeben
Software-Version	Nicht angegeben
Gewicht	Nicht angegeben
Schutzklasse	Nicht angegeben

Einsatzbedingungen

Die hochgeladene Unterlage enthält keine vollständige Spezifikation der zulässigen Einsatzbedingungen des VACIV-D6. Daher werden keine Temperatur-, Feuchtigkeits- oder Höhenwerte aus anderen Geräteserien übernommen.

Einsatzbedingung	Angabe
Zulässige Umgebungstemperatur	Im bereitgestellten VAC-Dokument nicht genannt
Lagerungstemperatur	Nicht genannt
Relative Luftfeuchtigkeit	Nicht genannt
Zulässige Aufstellungshöhe	Nicht genannt
Schutzart	Nicht genannt
Einbauumgebung	Schaltschrank einer CNC-Werkzeugmaschine
Kühlung	Ausreichende Luftzirkulation und freie Kühlwege erforderlich
Verschmutzungsschutz	Schutz vor Ölnebel, Kühlmittel, Staub und Metallpartikeln erforderlich
Erdung	Sichere Schutzleiter- und Maschinenmasseverbindung erforderlich

Unabhängig von fehlenden Zahlenwerten sollte die Umgebung des Spindle Drives trocken, sauber und ausreichend gekühlt sein. Verschmutzte Kühlwege und leitfähige Ablagerungen erhöhen die thermische und elektrische Belastung der Baugruppen.

Zusammenarbeit mit anderen Geräten

Aus der bereitgestellten Dokumentation lassen sich folgende Systembeziehungen ableiten:

• Okuma CNC-Steuerung mit CRT- beziehungsweise Bedienpanel
• VAC-Spindelmotor
• Motorleitung zwischen VACIV-D6 und Spindelmotor
• Drehzahl- beziehungsweise Positionsrückführung
• Maschinenfreigabe und Machine-Ready-Signal
• Emergency-Stop-Signal
• Signale zur Wicklungsumschaltung
• Drehmomentbegrenzung
• Hoch- und Niedrigdrehzahlbereich
• C-Achs-Funktion, sofern in der Maschine vorgesehen
• regenerative Hauptschaltung
• externe Schütze für die Wicklungsumschaltung

Die normale Statusanzeige des Manuals nennt unter anderem folgende Ein- und Ausgangssignale:

Signal	Bedeutung
MS ON	Startbefehl für die Hauptkreisaufladung
SFR	Versorgung beziehungsweise Freigabe des Motorleistungskreises
WCHG	Befehl zur Wicklungsumschaltung
TLMC	Drehmomentbegrenzung
MRDY	Machine Ready
EMR	Not-Halt
AWCHG	Rückmeldung Wicklungsumschaltung abgeschlossen
HMSCHG	Magnet-/Schützsignal für den Hochdrehzahlbereich
LMSCHG	Magnet-/Schützsignal für den Niedrigdrehzahlbereich
ZERO	Nullgeschwindigkeit
AGRE	Drehzahl erreicht
SRDY	Betriebsbereit

Funktionsbeschreibung

Der Okuma VACIV-D6 ist ein Spindelantrieb für CNC-Werkzeugmaschinen. Seine Aufgabe besteht darin, die elektrische Energie so aufzubereiten, dass der angeschlossene VAC-Spindelmotor entsprechend den Vorgaben der CNC geregelt betrieben werden kann.

Das VAC IV CPU Board verarbeitet die Steuer- und Rückmeldesignale. Dazu gehören Drehzahlvorgaben, Maschinenfreigaben, Schutzmeldungen und Statusinformationen. Das GD Board übernimmt die Ansteuerung des Leistungsteils. Das Power Board und das D6-Leistungsteil schalten die für den Motor erforderlichen Ströme.

Während des Betriebs überwacht das System unter anderem:

• Motordrehzahl
• Drehzahlvorgabe
• Motorstrom
• Leistungskreis
• Zwischenkreisspannung
• Eingangsspannung
• Phasenzustand
• Kühlkörpertemperatur
• Motorüberlastung
• Resolver- beziehungsweise PG-Signale
• Kommunikation mit der NC
• RAM- und CPU-Funktionen
• Wicklungsumschaltung

Das Handbuch unterscheidet zwei Alarmgruppen. Ein Teil der Alarme wird direkt im VAC-Drive erkannt. Dazu gehören Leistungskreisalarme wie Motorüberstrom, Inverter-Brückenkurzschluss, Überspannung oder Unterspannung. Andere Meldungen werden von der NC erkannt, beispielsweise Start-, Kommunikations- oder Dateifehler.

Direkt im VAC-Drive erkannte Alarme erscheinen sowohl auf dem CRT der NC als auch auf der 7-Segment-Anzeige und über die entsprechenden Status-LEDs. Alarme, die ausschließlich in der NC erkannt werden, erscheinen dagegen nur auf dem Bedienbildschirm.

Betriebsreaktion der Alarmstufen

Verarbeitungsstufe	Reaktion des VAC-Systems
1	Motorstrom wird sofort abgeschaltet, Motor läuft frei aus
2	Drehzahl wird reduziert, Motor wird gestoppt, danach Stromabschaltung
3	Äußere Reaktion wie bei Stufe 2, jedoch andere interne Verarbeitung
4	Alarm wechselt nach 30 Sekunden auf Stufe 3

Alarm 10 besitzt die Verarbeitungsstufe 1. Aus diesem Grund wird der Motorstrom ohne geregeltes Abbremsen abgeschaltet.

Alarm- und Fehlercodes des Okuma-VAC-Systems

Die folgende Tabelle basiert auf der Alarmübersicht des hochgeladenen VAC-Handbuchs. Die Reset-Angaben sind funktionsbezogen formuliert, da die beigefügte Unterlage die Alarmstufen zeigt, aber nicht für jeden einzelnen Code eine separate Reset-Taste nennt. Vor einem Reset muss die Ursache beseitigt werden.

Alarm	Fehlername	Bedeutung	Reset	Maßnahme
01	P.G. count error	Erkannte PG-Impulszahl überschreitet die PBU-Daten	Nach Ursachenbeseitigung und Neustart	PG, Rückführung und PBU-Daten prüfen
02	Excessive motor speed	Tatsächliche Motordrehzahl ist zu hoch	Nach Stillstand und Ursachenbeseitigung	Drehzahlregelung und Rückführung prüfen
03	APA speed	Erkannte Spindeldrehzahl ist zu hoch	Nach Ursachenbeseitigung	Drehzahlerfassung und Regelung prüfen
04	CON speed	Geschwindigkeitsbefehl oder Vorschubdaten sind zu hoch	Nach Korrektur	NC-Befehl und Kommunikationszeitpunkt prüfen
05	DIFF over	Zu große Abweichung im C-Achsbetrieb	Nach Korrektur	C-Achs-Regelung und Mechanik prüfen
06	Resolver error	Resolver-Signal wird nicht ausgegeben	Nach Reparatur	Resolver, Leitung und Eingangsschaltung prüfen
07	RAM parity error	RAM kann nicht korrekt gelesen oder beschrieben werden	Neustart nach Prüfung	CPU Board und RAM-Bereich prüfen
08	Communication error	Kommunikation zwischen VAC und NC unterbrochen oder fehlerhaft	Nach Kommunikationsprüfung	Leitung, Steckverbindungen und NC prüfen
09	Command error	Übertragener Befehl ist undefiniert oder nicht ausführbar	Nach Befehlskorrektur	NC-Daten und Programm prüfen
10	Motor cable overcurrent	Momentaner Überstrom im Motorstromkreis	Nach Beseitigung des Überstroms	Motorleitung, Motor, Isolation, Leistungsteil und Strommessung prüfen
11	Inverter bridge short	Kurzschluss in einem Arm der Inverterbrücke	Nicht erneut freigeben, bevor Ursache geklärt ist	Leistungshalbleiter und Gate-Ansteuerung prüfen
12	Regenerator IGBT short	Überstrom im regenerativen Hauptkreis	Nach Reparatur	Regenerations-IGBT und Beschaltung prüfen
13	Power circuit overvoltage	Zu hohe Gleichspannung im Hauptkreis	Nach Spannungsabbau	Netzversorgung und Regenerationskreis prüfen
14	Input voltage drop	Dreiphasige Eingangsspannung liegt unter dem Sollbereich	Nach stabiler Versorgung	Einspeisung, Schütz und Leitungen prüfen
15	Open phase	Eine Phase der dreiphasigen Einspeisung fehlt	Nach Wiederherstellung aller Phasen	Sicherungen, Schütze und Klemmen prüfen
16	Loss of arithmetic circuit power	Steuerspannung auf dem Control Board ist zu niedrig	Nach Reparatur	interne Spannungsversorgung prüfen
17	Power circuit low voltage	Gleichspannung des Hauptkreises steigt nicht an	Nach Prüfung	Lade- und Leistungskreis prüfen
18	INT loop error	Interne Interrupt-Verarbeitung nicht korrekt	Neustart nach Diagnose	CPU Board und Störeinflüsse prüfen
19	Motor overload	Motortemperatur über dem zulässigen Wert	Nach Abkühlung und Ursachenbeseitigung	Last, Motor und Kühlung prüfen
20	Heat sink overheat	Kühlkörpertemperatur des Drives zu hoch	Nach Abkühlung	Kühlung, Lüfter und Kühlkörper prüfen
21	Data setting abnormal	PBU-Daten oder Onlineparameter liegen außerhalb des Bereichs	Nach Korrektur	Datensätze und Parameter prüfen
22	Internal velocity command too fast	Interner Drehzahlbefehl ist zu hoch	Nach Korrektur	Regelparameter und Sollwert prüfen
23	P.G. error	Signal des magnetischen Impulsgebers fehlt	Nach Reparatur	PG, Leitung und Stecker prüfen
24	P.G. marker latch data error	Markerzählwert überschreitet die PBU-Daten	Nach Korrektur	Marker, PG und PBU-Daten prüfen
25	Cycle over error	Interner Zyklusfehler des VAC	Neustart nach Diagnose	CPU Board und Ablaufverarbeitung prüfen
26	Watchdog error	Watchdog-Timer wird nicht zurückgesetzt	Neustart nach Diagnose	CPU Board und Versorgung prüfen
27	A/D access alarm	A/D-Zugriff erfolgt während einer Wandlung	Nach Reparatur	A/D-Schaltung und CPU Board prüfen
28	Master CPU error	Hardware- oder Verarbeitungsfehler der Master-CPU	Nach Diagnose	CPU Board prüfen beziehungsweise instand setzen
29	Slave CPU error	Hardware- oder Verarbeitungsfehler der Slave-CPU	Nach Diagnose	CPU Board prüfen beziehungsweise instand setzen
30	Excessive velocity deviation error	Abweichung der Motordrehzahl ist zu groß	Nach Ursachenbeseitigung	Motor, Rückführung, Last und Regelung prüfen
31	Winding changeover error	Schütz der Wicklungsumschaltung wird nicht eingeschaltet	Nach Reparatur	Umschaltschütze, Ansteuerung und Rückmeldung prüfen
32	RAM error	RAM-Inhalt kann beim Einschalten nicht gelöscht werden	Neustart nach Diagnose	RAM und CPU Board prüfen

Präventive Maßnahmen für den Maschinenbetreiber

Bei einem älteren Okuma VACIV-D6 sollte die Wartung nicht erst beginnen, wenn der Spindelantrieb endgültig ausfällt.

Maßnahme	Empfehlung
Schaltschrankfilter kontrollieren	Regelmäßig auf Verschmutzung und Luftdurchsatz prüfen
Kühlwege reinigen	Staub, Ölnebel und Metallpartikel entfernen
Steckverbindungen prüfen	Auf Erwärmung, Oxidation und lockere Kontakte achten
Motorleitung kontrollieren	Scheuerstellen, Quetschungen und Ölbelastung vermeiden
Motorstecker prüfen	Trocken und frei von Kühlmittel halten
Spindelmotor überwachen	Laufgeräusche, Temperatur und Stromaufnahme beobachten
Alarmhistorie dokumentieren	Drehzahl, Last und Betriebszustand beim Fehler notieren
Lüfter kontrollieren	Schwergängige oder laute Lüfter frühzeitig ersetzen
Erdung prüfen	Einheitliche und niederohmige PE-Verbindungen sicherstellen
Elektronik reinigen	Nur fachgerecht und spannungsfrei durchführen

Bei Alarm 10 sind Angaben zum Zeitpunkt des Fehlers besonders hilfreich. Relevant ist beispielsweise, ob der Alarm beim Start, bei einer bestimmten Drehzahl, während der Beschleunigung, beim Werkzeugkontakt oder erst nach längerer Laufzeit erscheint.

Fazit

Der gelegentliche Alarm 10 am Okuma VACIV-D6 ist ein ernstzunehmender Überstromalarm im Motorstromkreis. Die Ursache kann sowohl innerhalb des Spindle Drives als auch im angeschlossenen Motor, in der Motorleitung oder an den Steckverbindungen liegen.

Eine zuverlässige Reparatur erfordert deshalb mehr als den Austausch einer einzelnen Platine. Erst die gemeinsame Betrachtung von CPU Board, Gate-Drive-Platine, Power Board, D6-Leistungsteil, Stromerfassung und externem Motorstromkreis ermöglicht eine belastbare Diagnose.

Gerade bei sporadischen Fehlern ist eine längere Prüfung unter wechselnden Betriebsbedingungen entscheidend. Nur dadurch lassen sich temperatur- und lastabhängige Störungen erkennen, die bei einer kurzen Einschaltprüfung unauffällig bleiben.z
