16.03.2026 von Viktor Siebert
Reparatur eines Okuma BLII-D7550A Servo Drives mit Kommunikationsfehler durch defekte Drive-Board-Gate-Treiber (E4809-770-065-B)
Ausgangssituation und Fehlerbild
In diesem Fall ging es nicht um die Reparatur des kompletten Servo Drives, sondern um die Einzelreparatur der Okuma Drive-Platine E4809-770-065-B aus einem Okuma Servo Drive BLII-D7550A. Der Kunde hat ausschließlich die Platine eingesendet, wie es bei diesen Baugruppen üblich ist.
Gemeldet wurde ein Fehlerbild, das in der Maschine sehr eindeutig war: Das System nutzt ein zweiachsiges Modul, eine Achse lief stabil, die zweite Achse zeigte permanent einen Kommunikationsfehler und ließ sich nicht freigeben. Zusätzlich war die Ansteuerung der Transistormodule auffällig, die betroffene Achse zeigte keine saubere Gate-Ansteuerung.
Gerade bei zweiachsigen Baugruppen ist dieses Verhalten typisch, wenn die Fehlerursache nicht in Motor oder Verkabelung liegt, sondern im kanalspezifischen Teil der Platine, also in der lokalen Treiber und Versorgungsstruktur für genau diese Achse.
Verhalten der Maschine
Beim Start der Maschine war die Störung reproduzierbar:
Die Achse mit dem Fehler meldete sofort Kommunikationsstörung und blieb gesperrt. Ein Motorlauf war nicht möglich. Die zweite Achse zeigte gleichzeitig ein normales Verhalten.
Das ist technisch auffällig, weil beide Kanäle auf derselben Platine ähnliche Signalwege nutzen. Wenn nur ein Kanal betroffen ist, liegt die Ursache häufig in:
Treiberstufe des betroffenen Kanals
lokaler Versorgung für Logik und Gate-Treiber
Signalaufbereitung der Schnittstellen dieses Kanals
Eingangskontrolle und erste Diagnose

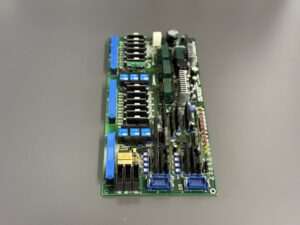

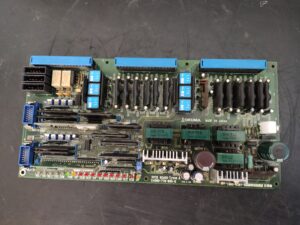

Nach Eingang der Platine wurden zuerst Sichtprüfung und Basismessungen durchgeführt.
Sichtprüfung:
Steckkontakte, Lötstellen, Leiterbahnen
thermische Spuren an Treiberbausteinen
Zustand der Komponenten im Bereich des internen Netzteils
Reproduzierbarkeit:
Die Fehlfunktion ließ sich am Prüfaufbau nachvollziehen, insbesondere im Bereich der Treibersignale.
Erste Messungen:
Versorgungsschienen der Platine im Leerlauf und unter Last
Gate-Signale und Treiber-Ausgänge kanalweise verglichen
Prüfung auf Signalversatz, Pegelprobleme und instabile Versorgung
Die Diagnose zeigte eine klare Abweichung im Treiberbereich des betroffenen Kanals und eine nicht stabile Versorgung für die Treiberlogik.
Technische Analyse

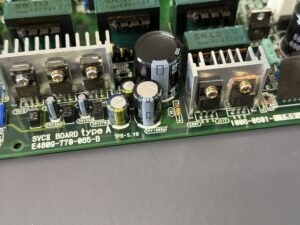

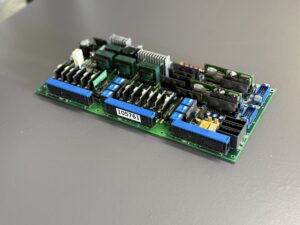

Die Platine E4809-770-065-B übernimmt im BLII-D7550A die Steuer und Treiberfunktionen für die Leistungselektronik.
Wichtig dabei:
Die Leistungstransistoren sitzen im Leistungsteil.
Die Platine liefert die passenden Gate-Signale und überwacht Rückmeldungen.
Wenn Gate-Treiber ausfallen oder ihre Versorgung instabil ist, entstehen typische Folgewirkungen:
Gate-Signale werden verzerrt oder fehlen
die Leistungstransistoren werden nicht mehr sauber geschaltet
der Servokanal kann nicht mehr korrekt initialisieren
die CNC erkennt den Kanal als nicht kommunikationsfähig oder nicht betriebsbereit
Alterungsprozesse, die genau das begünstigen:
thermische Zyklen über Jahre
Mikrorisse und Drift in integrierten Treiberbausteinen
Alterung in der lokalen Spannungsversorgung der Platine
Belastung durch Schaltspitzen und Störimpulse
Reparaturmaßnahmen und Instandsetzung
Die Reparatur erfolgte konsequent platinenbezogen.
Durchgeführt:
Reinigung der Platine
Austausch aller Gate-Treiberbausteine, insgesamt 12 Stück
komplette Überarbeitung des internen Netzteils auf der Platine, dabei wurden alle Bauteile in diesem Netzteilbereich ersetzt
Die Gate-Treiber sind integrierte Schaltkreise und gelten bei dieser Baugruppe als kritische Komponenten. Daher wurden sie vollständig erneuert und nicht nur selektiv getauscht.
Zusätzlich wurde die interne Versorgung präventiv stabilisiert, weil instabile Hilfsspannungen in der Praxis häufig zu Folgefehlern führen.
Abschließender Funktionstest

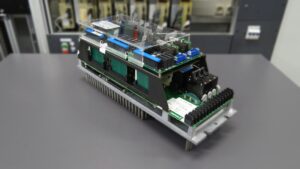

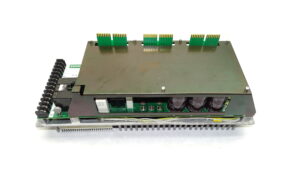

Da nur die Platine vorlag, wurde sie bei uns auf einem originalen Leistungsteil bzw. Drive-Grundgerät BLII-D7550A geprüft.
Prüfstand:
Original BLII-D7550A Leistungsteil als Referenzplattform
kanalweiser Vergleich der Signale
Prüfung der Freigabe und Kommunikationsfähigkeit beider Kanäle
Testablauf:
Vortest der Platine im Drive ohne Lastlauf
Überprüfung der Versorgungen unter Betriebsbedingungen
Messung der Gate-Signale, Schaltverhalten und Stabilität
Zusätzlich wurde die Platine im Anschluss in einer Okuma LU15 Testmaschine verbaut und unter Last geprüft, um das Verhalten in realer Umgebung zu bestätigen.
Ergebnis:
Beide Achsen arbeiteten wieder stabil
keine Kommunikationsstörung mehr
Ansteuerung der Transistormodule wieder sauber und symmetrisch
Fazit
In diesem Fall war nicht das komplette Servo Drive defekt, sondern die eingesendete Platine.
Der Fehler entstand durch eine Kombination aus:
defekten Gate-Treibern
kritischer Alterung im Bereich der platineninternen Spannungsversorgung
Durch den vollständigen Austausch der Treiber und die präventive Überarbeitung des internen Netzteils konnte die Platine wieder zuverlässig betrieben werden.
Die praxisnahe Absicherung erfolgte durch den Test auf dem originalen BLII-D7550A Leistungsteil und den anschließenden Lasttest in einer Okuma Maschine.
Preis und Lieferzeit für: Okuma E4809-770-065-B (1006-0601) Servo Drive Board
Preis und Lieferzeit für: Okuma BLII-D7550A (1006-0630)Servo Drive Unit
Weitere Informationen zu unseren Okuma-Reparaturen finden Sie hier.
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Okuma-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat zur Seite.
Technische Spezifikationen
| Parameter | Wert |
|---|
| Hersteller | Okuma |
| Gerätetyp | Servo Drive |
| Modell | BLII-D7550A |
| Drive Board | E4809-770-065-B |
| Serie | BLII |
| Achsen | 2 Achsen Modul |
| Eingangsspannung | ca. 200–230 V AC |
| Ausgangsspannung | ca. 200 V Servoausgang |
| Steuerungsart | PWM Servoregler |
| Rückführung | Encoder |
| Kühlung | Luftkühlung |
| Schutzart | Schaltschrankmontage |
| Umgebungstemperatur | ca. 0–40 °C |
| Herkunft | Japan |
| Produktstatus | Abgekündigt / Legacy |
Einsatzumgebung und Einsatzmöglichkeiten
Typische Maschinen
CNC Drehmaschinen
Bearbeitungszentren
Werkzeugmaschinen von Okuma
Anwendungen
Achsantriebe
Vorschubantriebe
Positionierachsen
Anforderungen an den Schaltschrank
stabile Netzspannung
gute Kühlung
saubere Erdung
Thermische Belastung
Hohe thermische Zyklen entstehen durch:
Beschleunigungsvorgänge
Dauerbetrieb
hohe Umgebungswärme
Funktionsbeschreibung
Aufbau des Antriebs
Der Servo Drive besteht aus mehreren Baugruppen.
Leistungsteil
IGBT- oder Transistor-Endstufe für die Motoransteuerung.
Regelung
Digitale Regelung für Drehzahl und Position.
Rückführung
Encoder liefert Positions- und Geschwindigkeitssignale.
Schutzfunktionen
Überstrom
Übertemperatur
Spannungsüberwachung
Diese Schutzfunktionen stoppen den Motor bei Störungen automatisch.
Alarmmeldungen und Troubleshooting
| Alarmcode | Beschreibung | Ursache | Maßnahme |
|---|
| PON Lamp Off | Power-On Anzeige aus | Netzspannung fehlt | Versorgung prüfen |
| LOSS Lamp | Steuerverlust | Kommunikationsproblem | Steuerplatine prüfen |
| OCM | Motor-Kontaktproblem | Motorleitung locker | Anschluss prüfen |
| OCS | Kurzschluss | Motorkabel beschädigt | Kabel ersetzen |
| OV | Überspannung | Netzspannung zu hoch | Netz prüfen |
| UV | Unterspannung | Netzphase fehlt | Versorgung prüfen |
| BOH | Motorüberlast | zu hohe Last | Prozess prüfen |
| ROH | Regeneration Fehler | Bremswiderstand defekt | Widerstand prüfen |
| Circuit Trip | Schutzschalter ausgelöst | Kurzschluss | Leistungsteil prüfen |
| Warning Charge | Zwischenkreis geladen | Restspannung vorhanden | Entladezeit abwarten |
Quelle: Okuma Troubleshooting Tabellen aus dem Servodrive-Manual.
Baugruppenübersicht
| Baugruppe | Funktion | Hinweise |
|---|
| Leistungsteil | Motoransteuerung | enthält Leistungstransistoren |
| Steuerplatine | Regelung und Kommunikation | enthält DSP und Logik |
| Gate-Treiber | Ansteuerung der Endstufe | häufige Ausfallquelle |
| internes Netzteil | Versorgung der Elektronik | Elkos und Regler prüfen |
| Signalverarbeitung | Encoder und Feedback | wichtig für Positionierung |
ENGLISH:
Initial Situation and Failure Symptoms
The device analyzed in this repair case is an Okuma servo drive from the BLII-D7550A series. The customer sent only the internal drive board E4809-770-065-B for repair.
This board is part of a dual-axis servo module and controls the power transistor drivers and communication with the CNC control.
The reported problem was a machine malfunction where one axis was operating normally while the second axis constantly reported a communication error.
As a result, the servo channel could not be initialized and the machine remained in an alarm state.
Failures like this are common in aging servo electronics because power electronics are exposed to thermal stress and switching loads over many years of operation.
Machine Behavior
During machine startup the drive initialized correctly. However, one axis immediately reported a communication fault and could not be enabled.
The CNC control therefore blocked the axis and the machine could not operate normally.
According to Okuma troubleshooting tables, failures in the control PCB or the power drive control circuits can cause communication faults or axis shutdown conditions.
Incoming Inspection and Initial Diagnosis
After the board arrived in the workshop, a visual inspection was performed.
The following points were checked:
connectors and PCB traces
thermal discoloration near driver circuits
power supply components
mechanical damage
Initial electrical measurements showed abnormal signals in the transistor driver stage.
The internal supply voltages of the board were also unstable.
This allowed the fault area to be clearly localized to the drive board.
Technical Analysis
The drive board E4809-770-065-B performs several key tasks in the servo drive system:
signal processing from the CNC control
communication with the machine control
control of gate drivers for power transistors
generation of internal supply voltages
The gate drivers are integrated circuits that switch the power transistors in the output stage.
If these components fail, the motor drive cannot operate.
Typical causes include:
thermal aging
power supply instability
electrical stress
component aging
In this case several defective gate driver ICs prevented proper switching of the output stage.
This resulted in axis communication errors and servo initialization failure.
Repair Measures
The repair procedure included the following steps.
First the board was thoroughly cleaned and all critical components inspected.
All twelve gate driver ICs were replaced.
These components are replaced preventively in many repairs because they are critical for drive reliability.
Additionally the internal power supply circuit of the board was fully rebuilt.
All aging-sensitive components were replaced.
After the repair the board was electrically verified and visually inspected again.
Final Functional Test
Testing was performed in several stages.
First the board was installed in an original Okuma servo drive and electrically verified.
The following parameters were checked:
communication with the control
gate drive signals
internal supply voltages
After the preliminary test the board was installed in an Okuma LU15 test machine.
The drive was tested under real load conditions.
The following parameters were monitored:
axis acceleration
speed control
current consumption
thermal behavior
The repaired drive board successfully passed all tests.
Price and Delivery Time for Okuma E4809-770-065-B (1006-0601) Servo Drive Board
Price and Delivery Time fo: Okuma BLII-D7550A (1006-0630)Servo Drive Unit
For more information about our Okuma repairs, please click here.
📞 Feel free to contact us if you have any questions regarding your Okuma drive technology. Our experienced team is always ready to provide you with expert advice and support.
Technical Specifications
| Parameter | Value |
|---|
| Manufacturer | Okuma |
| Device type | Servo Drive |
| Model | BLII-D7550A |
| Drive Board | E4809-770-065-B |
| Series | BLII |
| Axes | 2-axis module |
| Input voltage | approx. 200–230 V AC |
| Output voltage | approx. 200 V servo output |
| Control method | PWM servo control |
| Feedback | Encoder |
| Cooling | Air cooled |
| Protection | Cabinet installation |
| Ambient temperature | approx. 0–40 °C |
| Origin | Japan |
| Product status | Legacy |
Operating Environment and Typical Applications
Typical machines
Okuma CNC lathes
Okuma machining centers
Machine tools with multi-axis feed systems
Applications
feed axes
positioning axes
interpolating CNC axes
Control cabinet requirements
stable mains supply and phase balance
clean grounding concept
shielded encoder and signal cabling
good airflow through heatsinks and cabinet filters
Thermal load
high switching losses during acceleration and deceleration
continuous heat input from adjacent power modules
dust buildup reduces heat dissipation and increases PCB temperature
Functional Description
Structure of the drive system
The BLII-D7550A servo system consists of a power stage and control electronics. The power stage contains the power semiconductors. The PCB generates gate signals, processes feedback, and handles communication for both axes.
Power stage
Power transistor stage for motor phase switching. The PCB provides gate drive signals and monitors the switching behavior.
Control and regulation
Digital servo control for current, speed, and position loops. Channel separation is implemented on the PCB level, which explains why one axis can fail while the other remains functional.
Feedback
Encoder feedback signals are processed for position and speed. Communication stability depends on clean signal integrity and stable logic supply rails.
Protective functions
Overcurrent shutdown
Overtemperature monitoring
Supply voltage monitoring
Fault inhibit for unsafe switching conditions
Alarms and Troubleshooting
| Alarmcode | Description | Cause | Action |
|---|
| Communication error (axis) | Axis cannot be enabled, communication fault | PCB channel fault, logic supply unstable | Check PCB supplies, compare channels |
| Axis inhibited | Axis remains locked after power on | Driver signals invalid, enable sequence fails | Verify enable signals and channel status |
| Gate drive fault | Transistor module not driven correctly | Defective gate driver ICs | Replace gate driver ICs |
| Internal supply fault | Unstable logic or driver supply rails | Aging in PCB internal PSU section | Rebuild PSU section, replace components |
| Intermittent comms | Fault appears sporadically | Noise coupling, poor shielding, loose connectors | Improve shielding, check connectors |
| Overcurrent trip | Drive stops under load | Incorrect switching, power stage stress | Check gate signals, power stage connection |
| Overtemperature | Shutdown after runtime | Cooling insufficient, dust blockage | Restore airflow, clean cabinet, check fans |
| Encoder feedback fault | Position or speed feedback missing | Encoder cable or connector issue | Check encoder, cable, and shielding |
| Power stage inhibit | Drive blocks output | Protection detects abnormal condition | Check channel drive waveforms |
| Startup fault | Axis fails immediately at boot | Supply undervoltage or driver init failure | Measure rails at startup, check PSU stability |
