09.03.2026 von Viktor Siebert
Okuma MIV06DB-1-B5: Fehlernummer 13 Inverterbrücke, Leistungsstufe instand gesetzt und präventiv überholt
Ausgangssituation und Fehlerbild.

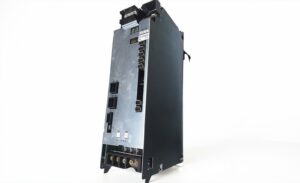

Die Okuma Driver Unit MIV06DB-1-B5 (Okuma Teilenummer 1006-2265) kam aus einer CNC Anlage mit Fehlernummer 13, die permanent anstand. Der Fehler ließ sich weder per Reset noch durch erneutes Einschalten löschen. Die betroffene Achse blieb dadurch nicht freigabefähig.
Der Betreiber beschrieb das Auftreten entweder direkt nach dem Einschalten oder unmittelbar beim Versuch der Achsfreigabe. Technisch auffällig war die fehlende Lastabhängigkeit. Ein Fehler, der schon im Stillstand dauerhaft ansteht, weist häufig auf eine interne Selbstüberwachung hin.
Okuma beschreibt die Statusanzeige der MIV Einheit über eine 7 Segment Anzeige, bei der ein Alarm zum Beispiel als „AL“ plus Nummer dargestellt wird. Für die Diagnose ist deshalb entscheidend, ob eine Alarmnummer oder eine Exception Fehlernummer vorliegt, weil die Nummer 13 je nach Tabelle unterschiedliche Bedeutungen hat.
Eingangskontrolle und erste Diagnose
Vor dem Öffnen oder Abziehen von Steckern gilt: Spannungsfrei schalten, gegen Wiedereinschalten sichern, Entladezeit abwarten und Spannungsfreiheit prüfen. Messungen an spannungsführenden Teilen erfolgen nur durch Elektrofachkräfte mit geeigneter Ausrüstung und nach lokalen Regeln.
In der Eingangskontrolle wurden Kühlweg, Steckverbinder und Einbausituation geprüft, insbesondere Verschmutzung, eingeschränkter Luftstrom und thermische Spuren. Danach wurde der Fehler am Prüfaufbau reproduziert. Bei einem permanenten Fehlerbild lag der Schwerpunkt zunächst auf der internen Leistungswandlung. Im spannungsfreien Zustand wurden die Leistungsausgänge vergleichend geprüft. Die Auffälligkeit passte zu einem internen Fehler im Bereich der Inverterbrücke, nicht zu einem reinen Rückführungsproblem.
Technische Analyse
Die MIV06DB ist ein Achsinverter innerhalb des Okuma MIV Systems. Sie erzeugt aus dem Zwischenkreis der Stromversorgung eine geregelte, pulsweitenmodulierte Dreiphasenspannung für den Servomotor und überwacht dabei Zwischenkreisspannung, Phasenstrom, Temperatur und die korrekte Ansteuerung der Leistungsstufe.
In der Okuma Dokumentation ist Fehlernummer 13 in der Exception Error Tabelle als „Inverter bridge error“ beschrieben, also als Fehler der Leistungsstufe beziehungsweise des Leistungsteils. In einer separaten Alarm Nummer Tabelle ist die 13 als „Shaft attached encoder error“ aufgeführt. Im vorliegenden Fall sprachen das Auftreten bereits beim Hochlauf und die elektrische Auffälligkeit an den Leistungsausgängen für den Inverterbrückenfehler.
Solche Fehler entstehen typischerweise durch thermische Überlastung, unzureichende Kühlung im Schaltschrank oder Folgeschäden nach Überstromereignissen, zum Beispiel durch ein geschädigtes Motorkabel. Die Schutzlogik sperrt den Antrieb, sobald ein unzulässiger Zustand im Leistungsteil erkannt wird.
Reparaturmaßnahmen und Instandsetzung
Das Gerät wurde präventiv überholt und die Leistungsstufe instand gesetzt. Bearbeitet wurden funktionale Baugruppen, ohne Einzelbauteile zu benennen.
Durchgeführt wurden:
• Instandsetzung des Leistungsteils inklusive Wiederherstellung von Isolation und Wärmeabfuhr
• Prüfung und Stabilisierung der Ansteuer und Schutzüberwachung der Leistungsstufe
• Reinigung des Kühl und Steckbereichs, Kontrolle von Luftführung und Lüfterfunktion
• Kontaktprüfung der steckbaren Verbindungen im Leistungs und Steuerteil
Als präventive Systemhinweise wurden festgehalten:
• Schaltschranktemperatur, Filtermatten, Luftstrom und Lüfter regelmäßig prüfen
• Motor und Motorkabel visuell prüfen, Isolationsmessungen nur durch Elektrofachkraft
• Versorgungsqualität und Erdung fachgerecht prüfen
Abschließender Funktionstest
Der Funktionstest erfolgte am Prüfstand mit geregelter Versorgung. Überwacht wurden Zwischenkreisspannung, Ausgangsströme und Temperatur. Getestet wurden Ein Aus Verhalten, Referenzlauf bei niedriger Drehzahl sowie Läufe bei mittlerer und hoher Drehzahl, jeweils mit Lastwechseln im zulässigen Bereich.
Die Schutzfunktionen wurden mit überwacht, insbesondere Strom, Temperatur und Signalüberwachung. Das Ergebnis war stabil und reproduzierbar. Die Fehlernummer 13 trat im Prüfstandsbetrieb nicht mehr auf.
Fazit
Die permanent anstehende Fehlernummer 13 wurde als Fehler im Bereich der Inverterbrücke und damit der Leistungsstufe eingeordnet. Durch die Instandsetzung der Leistungswandlung und die präventive Überarbeitung von Kühlung und Kontaktstellen arbeitet die Einheit unter definierten thermischen und elektrischen Bedingungen. Für eine nachhaltige Lösung bleibt die Prüfung der Peripherie im System wichtig, insbesondere Motorkabel, Schaltschrankklima und Versorgungsqualität.
Preis und Lieferzeit für Okuma Servo Drive Unit MIV06DB-1-B5 (Okuma 1006-2265)
Weitere Informationen zu unseren Okuma-Reparaturen finden Sie hier.
📞 Kontaktieren Sie uns gerne, wenn Sie Fragen zu Ihrer Okuma-Antriebstechnik haben. Unser erfahrenes Team steht Ihnen jederzeit mit Rat und Tat zur Seite.
Technische Spezifikationen
| Feld | Wert |
|---|
| Hersteller | Okuma |
| Gerätetyp | Servo Inverter Unit (Achsverstärker) |
| Modellbezeichnung | MIV06DB-1-B5 (Okuma 1006-2265) |
| Serie | MIV Unit |
| Leistung | ca. 1.5 kW (achs und motorabhängig) |
| Eingangsspannung | DC Zwischenkreis aus Netzteil, ca. 300 bis 560 V DC (systemabhängig) |
| Ausgangsspannung | 3 Phasen PWM, effektive Motorspannung abhängig vom Zwischenkreis (ca.) |
| Nennstrom | ca. 6 A (achsabhängig) |
| Steuerungsart | Digitaler Servoregler, Ansteuerung über Okuma Servo Link |
| Rückführung | Encoder Link (motorseitiger Encoder), optional Wellenencoder oder Absolutmaßstab (systemabhängig) |
| Kühlung | Zwangsluft über Kühlkörper im Schaltschrank (ca.) |
| Schutzart | ca. IP20 (Schaltschrankgerät) |
| Umgebungstemperatur | ca. 0 bis 45 °C, bei ausreichender Luftführung |
| Montage | Einschubmodul, vertikal im Antriebsschrank (ca.) |
| Herkunft | unbekannt |
| Produktstatus | unbekannt, häufig abgekündigt und im Serviceumfeld (ca.) |
Einsatzumgebung und Einsatzmöglichkeiten
Typische Einsatzorte sind Okuma CNC Maschinen wie Drehmaschinen, Bearbeitungszentren und Fräsmaschinen, jeweils für Vorschubachsen und Nebenachsen. Typische Baujahre liegen je nach Maschine und Steuerung bei ca. 1998 bis 2008.
Für den stabilen Betrieb sind wichtig:
• sauberer, trockener Schaltschrank ohne leitfähigen Staub und ohne Kühlmittelnebel
• stabile Luftführung mit freien Kühlkanälen, funktionsfähigen Lüftern und sauberen Filtern
• EMV gerechte Verdrahtung, Schirmanschlüsse und eine fachgerechte Erdung
• thermische Reserve bei hohen Taktungen, starken Beschleunigungen und häufigem Bremsbetrieb
Funktionsbeschreibung
Grundfunktion ist die Umwandlung der Zwischenkreisspannung in eine geregelte Dreiphasenausgangsspannung für den Servomotor. Die Regelungseinheit verarbeitet Sollwerte aus der Steuerung, überwacht die Rückführung und steuert die Leistungsstufe an. Die Leistungsstufe erzeugt die PWM Ausgangsgrößen und erfasst Ströme und Zustände für die Schutzfunktionen.
Freigabe und Schutzlogik sind sicherheitsrelevant: Bei unzulässigen Zuständen wird die Leistungsabgabe gesperrt, um unkontrollierte Bewegung und Folgeschäden zu vermeiden. Typische überwachte Größen sind Zwischenkreisspannung, Überstrom und Übertemperatur.
Alarmmeldungen und Troubleshooting
| Alarmcode | Beschreibung | Mögliche Ursache | Empfohlene Maßnahme |
|---|
| 01 | Fehler in der Stromversorgungseinheit | Netzteil MPS/MPR meldet Störung, DC oder AC Versorgung außerhalb Toleranz | Versorgungsbedingungen prüfen, Alarmdaten auswerten, Netzteil und Verkabelung prüfen |
| 02 | Converter Link Störung | Kommunikationsunterbrechung oder Link Kabel defekt | Link Kabel und Steckverbinder prüfen, Umgebung auf Störeinflüsse prüfen |
| 03 | Zwischenkreisspannung zu hoch oder zu niedrig | Netzschwankung, Rekuperation, lose Versorgung | Netzversorgung prüfen, Bremsbedingungen prüfen, Messungen nur durch Elektrofachkraft |
| 04 | Überstrom in der Motorleitung | Kurzschluss, Isolationsschaden, blockierte Mechanik | Motor und Motorkabel prüfen, Isolation messen lassen, Mechanik prüfen |
| 05 | Übertemperatur im Inverter | Lüfterausfall, Filter zu, Luftweg blockiert | Kühlluft sicherstellen, Filter und Lüfter prüfen, Schaltschranktemperatur senken |
| 06 | Überlast (thermisches Modell) | Dauerhafte Überlast, falsche Parametrierung, hohe Trägheit | Lastprofil prüfen, Mechanik prüfen, Parameter plausibilisieren |
| 07 | Netzfehler | Unterspannung, Phasenproblem, Einspeiseunterbrechung | Netzqualität prüfen, Anschluss und Schutzkette prüfen, Messungen nur durch Elektrofachkraft |
| 10 | Encoder Kommunikation gestört | Encoder Link Kabel, Steckkontakt, EMV Störung | Kabel und Schirmung prüfen, Steckverbindungen reinigen und sichern |
| 12 (Exception) | Gate Signal Fehler | Ansteuer oder Schutzüberwachung erkennt unplausibles Signal | Antrieb nicht weiter betreiben, fachgerechte Prüfung der Leistungsstufe |
| 13 (Exception) | Inverterbrücke gestört | Fehler im Leistungsteil, Folgeschaden nach Überstrom oder Übertemperatur | Antrieb ausbauen, Leistungsstufe fachgerecht instand setzen und prüfen |
| 14 (Exception) | Motor Überstrom im Leistungsteil | Unzulässiger Stromfluss im Leistungsteil, Kurzschluss in Peripherie möglich | Motor, Motorkabel und Antriebseinheit prüfen, Isolation und Last prüfen |
| 20 | Motor Übertemperatur | Motor überlastet, Kühlung unzureichend | Last reduzieren, Motorkühlung prüfen, Temperaturursache im Prozess finden |
Baugruppenübersicht
| Baugruppe | Bezeichnung funktional | Funktion | Hinweise zur Prüfung oder Reparatur |
|---|
| Steuerplatine (ICB1F 1-Axis) | Achsregelung und Schnittstellen | Verarbeitung der Sollwerte, Kommunikation, Überwachung | Sichtprüfung, Steckkontakte, Versorgungsschienen, Fehlerspeicher und Statusdaten |
| Leistungsplatine (IVPB06DB) | Leistungsansteuerung und Schutzüberwachung | Ansteuerung der Leistungsstufe, Erfassung von Schutzgrößen | Prüfung von Überwachungsketten, thermische Ankopplung, Kontakt und Steckbereich |
| Verbindungsplatine (BTB71) | Interne Verbindung und Signalverteilung | Verbindet Steuer und Leistungseinheit, verteilt interne Signale | Kontaktprüfung, mechanische Belastung, korrekter Sitz im Einschub |
| Leistungsteil (MIV06DB) | Leistungswandlung | Inverterbrücke für die Motorphasen, Umsetzung PWM | Prüfung auf elektrische Auffälligkeiten, Isolation, thermische Stabilität |
